Caractéristique	Détails
Type d'appareil	Réfrigérateur
Dimensions (L x P x H)	Non spécifié
Capacité totale	Non spécifié
Classe énergétique	Non spécifié
Nombre de portes	2
Système de froid	Froid ventilé
Fonctionnalités supplémentaires	Non spécifié
Utilisation	Conçu pour conserver les aliments au frais
Maintenance	Nettoyage régulier des surfaces intérieures et extérieures
Sécurité	Ne pas obstruer les grilles de ventilation
Informations générales	Vérifiez les dimensions pour s'assurer qu'il s'adapte à votre espace

FOIRE AUX QUESTIONS - NorFrost HAIL 193 TNF BI SL NODOR

Pourquoi mon réfrigérateur NODOR NorFrost HAIL 193 TNF BI SL ne refroidit-il pas correctement ?

Vérifiez que le thermostat est correctement réglé. Assurez-vous également que les portes ferment bien et qu'aucun article ne bloque la circulation de l'air à l'intérieur.

Comment dégivrer mon réfrigérateur NODOR NorFrost HAIL 193 TNF BI SL ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Placez des serviettes absorbantes au sol pour récupérer l'eau. Ne pas utiliser d'objets pointus pour gratter la glace.

Mon réfrigérateur fait des bruits étranges, que dois-je faire ?

Les bruits peuvent être normaux, mais vérifiez que l'appareil est de niveau et qu'il n'y a rien en dessous qui pourrait vibrer. Si le bruit persiste, contactez un technicien.

Comment nettoyer l'intérieur de mon réfrigérateur NODOR NorFrost HAIL 193 TNF BI SL ?

Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les nettoyants abrasifs. Essuyez avec un chiffon propre et humide.

Quelle est la durée de vie moyenne de mon réfrigérateur ?

La durée de vie moyenne d'un réfrigérateur est d'environ 10 à 15 ans, selon l'utilisation et l'entretien.

Comment régler la température de mon réfrigérateur ?

Utilisez le bouton de réglage du thermostat, généralement situé à l'intérieur ou à l'arrière du réfrigérateur. Réglez-le sur la température souhaitée, généralement entre 2°C et 5°C.

Que faire si la lumière intérieure de mon réfrigérateur ne s'allume pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Si le problème persiste, cela peut être un problème électrique, alors contactez un technicien.

Est-ce que je peux stocker des aliments chauds dans mon réfrigérateur ?

Il est recommandé de laisser les aliments refroidir à température ambiante avant de les placer dans le réfrigérateur pour éviter d'augmenter la température interne.

Comment puis-je optimiser l'espace de mon réfrigérateur ?

Organisez les aliments par catégories. Utilisez des bacs ou des tiroirs pour séparer les différents types d'aliments et évitez de surcharger l'appareil.

Mon réfrigérateur NODOR NorFrost HAIL 193 TNF BI SL a une odeur désagréable, que faire ?

Videz le réfrigérateur, nettoyez-le avec une solution d'eau et de bicarbonate de soude, et assurez-vous que les aliments périssables sont à l'abri de la détérioration.

MODE D'EMPLOI NorFrost HAIL 193 TNF BI SL NODOR

• Conformité p. 4
• Économies d'énergie p. 4
• Avant la première utilisation p. 4
• Utilisation du réfrigérateur p. 5
• Utilisation du congélateur p. 6
• Bac à viande p. 6

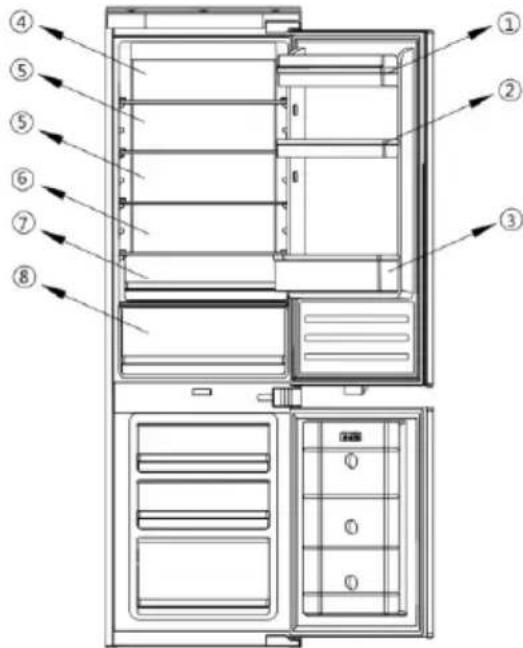

• Stockage p. 7
• Panneau de commande p. 8
• Instructions pour le remplacement des lampes LED p. 10
• Entretien et nettoyage p. 11
• Dépannage p. 12
• Préparation de l'installation p. 13
• Ventilation p. 14
• Instruction d'installation (charnière coulissante) p. 16
• Montage des portes de façade Nous vous remercions d'avoir acheté ce produit. Avant d'utiliser votre réfrigérateur, veuillez lire attentivement ce manuel d'instructions afin d'optimiser ses performances. Conserver toute la documentation pour une utilisation ultérieure ou pour d'autres propriétaires. Ce produit est destiné uniquement à un usage domestique ou à des applications similaires telles que : Les espaces de cuisine du personnel dans les magasins, les bureaux et les autres environnements de travail Les fermes, pour les clients des hôtels, motels et autres environnements de type résidentiel de type chambres d'hôtes (B&B) Les services de restauration et les applications similaires, pas pour la vente au détail. Cet appareil ne doit être utilisé qu'à des fins de conservation des aliments. Toute autre utilisation est considérée comme dangereuse et le fabricant ne sera pas responsable de toute omission. Il est également recommandé de prendre connaissance des conditions de garantie. p. 172

INFORMATIONS SUR LA SÉCURITÉ

Avertissement : risque d'incendie / matériaux inflammables

Cet appareil n’est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sans surveillance ou sans avoir reçu d’instructions concernant l’utilisation de l’appareil de la part d’une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. Si le cordon d’alimentation est abîmé, il doit être remplacé par le fabricant, son agent de service ou d’autres personnes de qualification similaire afin d’éviter les dangers.

AVERTISSEMENT : N’obstruez pas les bouches d’aération dans l’enveloppe de l’appareil ou

dans la structure intégrée.

AVERTISSEMENT : N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour

accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

AVERTISSEMENT : N’endommagez pas le circuit de refroidissement.

AVERTISSEMENT : N’utilisez pas d’appareils électriques dans les compartiments

d’entreposage des aliments de l’appareil, sauf s’ils sont du type recommandé par le fabricant.

AVERTISSEMENT : Lorsque vous mettez l’appareil en place, assurez-vous que le cordon

d’alimentation n’est pas coincé ou endommagé.

AVERTISSEMENT : Ne placez pas de prises multiples ou de blocs d’alimentation portables à

l’arrière de l’appareil. N’entreposez pas de substances explosives telles que des aérosols contenant du gaz propulseur inflammable dans cet appareil.3 Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que : - les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ; - les fermes et les clients dans des hôtels, des motels et d’autres environnements de type résidentiel ; - les environnements de type chambres d’hôtes ; - la restauration et d’autres applications similaires non destinées à la vente au détail. Respectez les réglementations locales concernant la mise au rebut de l’appareil pour son réfrigérant inflammable et le gaz qu’il dégage.

Si la lampe LED est abîmée, elle doit être remplacée par le fabricant, son agent de service ou d’autres personnes qualifiées du même type afin d’éviter les dangers.

AVERTISSEMENT : Pour éviter tout risque dû à l’instabilité de l’appareil, il doit être fixé

Cet appareil est conforme à la directive européenne 2012/19/CE relative aux déchets d’équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de soumettre les DEEE à des traitements spécifiques, afin d'éliminer et de mettre au rebut de manière appropriée tous les polluants, et de récupérer et de recycler tous les matériaux. Les particuliers peuvent jouer un rôle important en veillant à ce que les DEEE ne deviennent pas un problème environnemental ; il est essentiel de suivre quelques règles de base : - Les DEEE ne doivent pas être traités comme des déchets ménagers ; - Les DEEE doivent être remis aux points de collecte appropriés, gérés par la municipalité ou par des entreprises agréées. Dans de nombreux pays, la collecte à domicile est possible pour les DEEE de grande taille. Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui doit le récupérer gratuitement, sur une base individuelle, à condition que l'équipement soit d'un type équivalent et qu'il ait les mêmes fonctions que l'équipement fourni.4 Conformité En apposant la marque sur ce produit, nous garantissons la conformité à toutes les exigences européennes pertinentes en matière de sécurité, de santé et d'environnement qui sont applicables dans la législation pour ce produit.

Économies d'énergie Pour de meilleures économies d'énergie, il est conseillé de suivre les consignes suivantes :

• Installez l'appareil à l'écart des sources de chaleur, non exposé à la lumière directe du soleil et dans une pièce bien ventilée.

• Évitez de mettre des aliments chauds dans le réfrigérateur afin d'éviter d'augmenter la température interne et de provoquer un fonctionnement continu du compresseur.

• Ne remplissez pas trop l'appareil avec les aliments afin d'assurer une bonne circulation de l'air.

• Dégivrez l'appareil en présence de glace pour faciliter le transfert du froid.

• En cas d'absence d'énergie électrique, il est conseillé de garder la porte du réfrigérateur fermée.

• Ouvrez ou maintenez les portes de l'appareil aussi peu ouvertes que possible.

• Évitez d'ajuster le réglage à des températures trop froides.

• Enlevez la poussière présente à l'arrière de l'appareil.

Avant la première utilisation Vous devez laisser le réfrigérateur se stabiliser pendant au moins quatre heures avant de le mettre sous tension. Il est recommandé de nettoyer l'intérieur de l'appareil avant la première utilisation, à l'aide d'une solution de bicarbonate de soude et d'eau chaude, puis de sécher soigneusement l'intérieur. Le réfrigérateur peut dégager une odeur lors de sa première utilisation. Elle disparaîtra au fur et à mesure que l'appareil refroidira. Remarque : L'appareil démarrera à 5 ℃ pour le réfrigérateur et à -18 ℃ pour le congélateur et fonctionne en continu jusqu'à ce qu'il atteigne la bonne température. Si l'appareil est éteint, attendez cinq minutes avant de le rallumer pour éviter tout dommage inutile du compresseur. Ne stockez jamais d'articles inflammables ou explosifs ni d'acides ou d’alcalins fortement corrosifs dans l'appareil. Ce réfrigérateur refroidit vos aliments en rendant l'intérieur de la cavité froide. Il est normal que du givre s'accumule sur cette surface ; il se dissipe ensuite et s'écoule par un petit drain situé en bas, d’où il s'évapore sans danger. La présence de givre à l'arrière n'est pas un dysfonctionnement du réfrigérateur.5 Utilisation du réfrigérateur ⚫ Ne mettez jamais de liquides dans le réfrigérateur sans les couvrir. ⚫ Ne mettez jamais d'aliments chauds dans le réfrigérateur. Les aliments chauds doivent d’abord refroidir à température ambiante avant d’être placés dans le réfrigérateur. ⚫ Rien ne doit toucher la paroi arrière du réfrigérateur, car cela produirait du givre et d'éventuels problèmes de condensation qui pourraient être difficiles à éliminer. ⚫ Assurez-vous que les aliments sont propres et que tout excès d'eau est essuyé avant de les mettre au réfrigérateur. ⚫ Emballez ou couvrez les aliments avant de les mettre au réfrigérateur. Cela permet d'éviter la perte d'humidité, de conserver la fraîcheur des aliments et d'éviter les odeurs désagréables. ⚫ Trier les aliments avant de les stocker. Les aliments à consommer rapidement doivent être stockés sur le devant de la clayette pour éviter toute détérioration due à l'ouverture prolongée de la porte. ⚫ Ne remplissez pas trop le réfrigérateur. Il doit y avoir suffisamment d'espace entre les aliments pour permettre à l'air frais de circuler. ⚫ La décongélation des aliments congelés dans le compartiment réfrigérateur permet de maintenir une basse température et d'économiser de l'énergie. ⚫ Ne stockez jamais de viandes crues sur des clayettes situées au-dessus de viandes cuites ou d'autres produits. Cela permet d'éviter que le jus de la viande crue ne contamine les autres aliments.6 Utilisation du congélateur ⚫ Les compartiments du congélateur sont conçus pour stocker uniquement des aliments congelés. ⚫ Ne mettez jamais d'aliments chauds ou tièdes dans le congélateur, laissez-les refroidir complètement avant de les mettre dans le congélateur. ⚫ Suivez les instructions figurant sur l'emballage pour la conservation des aliments congelés. Si aucune information n'est fournie, les aliments ne doivent pas être conservés pendant plus de trois mois après la date d'achat. ⚫ Conservez les aliments en petits paquets (dans l’idéal, moins de 1 kg). Cela permet de réduire le temps de congélation et d'améliorer la qualité des aliments après décongélation. ⚫ Emballez les aliments avant de les mettre au congélateur. Pour éviter que l'emballage ne colle, assurez- vous qu'il est sec. ⚫ Avant la congélation, étiquetez les aliments en indiquant notamment le type d'aliment et les dates de conservation et de péremption. ⚫ Une fois que les aliments sont décongelés, ils ne doivent pas être recongelés. Pour éviter le gaspillage, ne décongelez que la quantité d'aliments nécessaire. ⚫ Les boissons en bouteille ou en canette ne doivent pas être stockées dans les compartiments de congélation car elles pourraient exploser. ⚫ La quantité maximale d'aliments frais pouvant être congelés sur une période de 24 heures est de 2,6 kg. ⚫ N'essayez pas de congeler plus que la quantité maximale.

Bac à viande ⚫ La température à l'intérieur du bac My Zone peut être réglée entre +3 °C et – 3 °C. C'est le tiroir idéal pour conserver la viande et le poisson.7 Stockage La partie réfrigérateur est destinée au stockage d’aliments à court terme. Bien qu'il soit possible de maintenir des températures basses, il n'est pas recommandé de conserver les aliments pendant de longues périodes. Étant donné que de l'air froid circule dans le réfrigérateur, la température peut varier entre les différentes sections. Ainsi, les aliments doivent être stockés dans des sections différentes en fonction de leur type. 1. Beurre, fromages, etc. 2. Aliments en bocaux et bouteilles 3. Boissons, par exemple le lait 4. Aliments cuits 5. Yaourts, conserves, etc. 6. Bouteilles de 75 cl ou plats préparés, etc. 7. Fruits et légumes 8. Viande et poisson frais/fruits et légumes Les clayettes du réfrigérateur peuvent être déplacées en fonction des besoins de rangement de la partie réfrigérateur. Pour déplacer une clayette, levez la section arrière, puis tirez-la vers l'extérieur. Pour le remettre en place, faites glisser la clayette dans son emplacement, puis abaissez la section arrière. La configuration la plus économe en énergie nécessite que les tiroirs, la boîte à aliments et les étagères soient positionnés dans le produit, veuillez vous référer aux images ci-dessus.8 Panneau de commande

1. Lors de la première mise en marche, l'appareil fonctionne toujours selon les réglages suivants : 5 °C pour le

réfrigérateur, 0 °C pour My Zone et -18℃ pour le congélateur. Si vous souhaitez régler manuellement la température ou les fonctions, appuyez sur la touche pour effectuer les opérations. Plage de température de la zone d'adaptation de - 3 ℃ to 3 ℃.

2. Réglage de la température du réfrigérateur - appuyer sur la touche sur la partie gauche du panneau de

commande pour obtenir différentes températures de 2 à 8 ℃.

3. Réglage de la température du congélateur - appuyer sur la touche sur la partie droite du panneau de

commande pour obtenir différentes températures de -15 à -25 ℃.

4. Fonction de réglage du bac à viande : cette touche permet de contrôler la température. En appuyant

sur cette touche, le chiffre passe de -3° à +3°. Cette fonction peut être activée/désactivée en appuyant de manière continue pendant trois secondes (affiche OFF).

5. Fonction de refroidissement rapide - Appuyez sur la touche , la lumière du bouton s'allume et la

fonction de refroidissement rapide est activée, le réfrigérateur commence à fonctionner automatiquement à la température de 2 ℃ et s'arrête au bout de 24 heures, la lumière du symbole s'éteint.

6. Fonction vacances - Appuyez sur la touche , la lumière du bouton s'allume, la fonction vacances est

activée et l'ensemble de l'appareil commence à fonctionner automatiquement aux réglages : réfrigérateur à 17 ℃ et congélateur à -18 ℃.

7. Fonction éco - Appuyez sur la touche du panneau de commande, la fonction éco est activée et le

bouton s'allume, le compartiment réfrigérateur fonctionne au réglage de 5 ℃ et le compartiment congélateur au réglage de -18 ℃. La zone d'adaptation fonctionne au réglage de 3 ℃.

8. Fonction de congélation rapide - Appuyez sur la touche , la lumière du bouton s'allume et le congélateur

commence à fonctionner en fonction de congélation rapide, réglage de la température de -25 ℃. Après 24 heures, la fonction de congélation rapide s'arrête automatiquement.

9. Appuyez sur le bouton pendant 3 secondes pour éteindre votre appareil et le bouton s'allume, l'alimentation

est coupée. Les lampes internes s'éteignent, le compresseur s'arrête de fonctionner. Appuyez sur la touche pendant 3 secondes pour allumer votre appareil, le symbole s'allume et le courant est rétabli.9

10. Sur les modèles anti-givre, il existe une fonction : le dégivrage compulsif. Appuyez sur les boutons +

pendant 5 secondes pour activer la fonction de dégivrage compulsif afin de nettoyer l'évaporateur du congélateur et de faire briller les chiffres de la température du congélateur. Appuyez sur la touche + 3 secondes pour désactiver la fonction de dégivrage compulsif, et les chiffres de la température du congélateur s'éliminent. 10 Affichage des défauts Cet appareil est doté d'une fonction d'affichage des défauts et d'alarme. Lorsque les capteurs sont défectueux, des alarmes s'affichent sur l'écran d'affichage de la température, l'appareil continue de refroidir mais un technicien doit être appelé pour vérifier l'appareil. F2 - Capteur de la zone d'adaptation F3 - Capteur du compartiment réfrigérateur F4 - Capteur du compartiment congélateur F5 - Capteur de dégivrage 2E - Défaut du ventilateur/moteur du congélateur CE- Défaut de communication entre le panneau principal et le panneau d'affichage. Les erreurs ci-dessus ne s'affichent qu'à l'écran, sans alarme sonore Alarme de surchauffe du congélateur : une fois que la température du congélateur a atteint la température programmée, si la température augmente de ＞-1 °C, l'alarme se déclenche, accompagnée du clignotement du chiffre de la température du congélateur. Appuyez sur n'importe quel bouton pour arrêter l'alarme sonore. La lumière clignotante reste allumée jusqu'à ce que la température soit de ＜-1 °C. PS : La carte principale se trouve dans le compartiment du compresseur POSITION CONDITIONS

Été ou température ambiante entre 25 et 35

Printemps, automne ou température ambiante entre 15 et 25

Hiver, ou température ambiante comprise entre 5 et 15

Fonction super congélation Congélation rapide Fonction super refroidissement Refroidissement rapide10 Instructions pour le remplacement des lampes LED Remarque : la lampe LED est conçue pour ne pas être remplacée par l'utilisateur et doit être remplacée par des techniciens. Paramètres d'éclairage : 12 V / 10 W

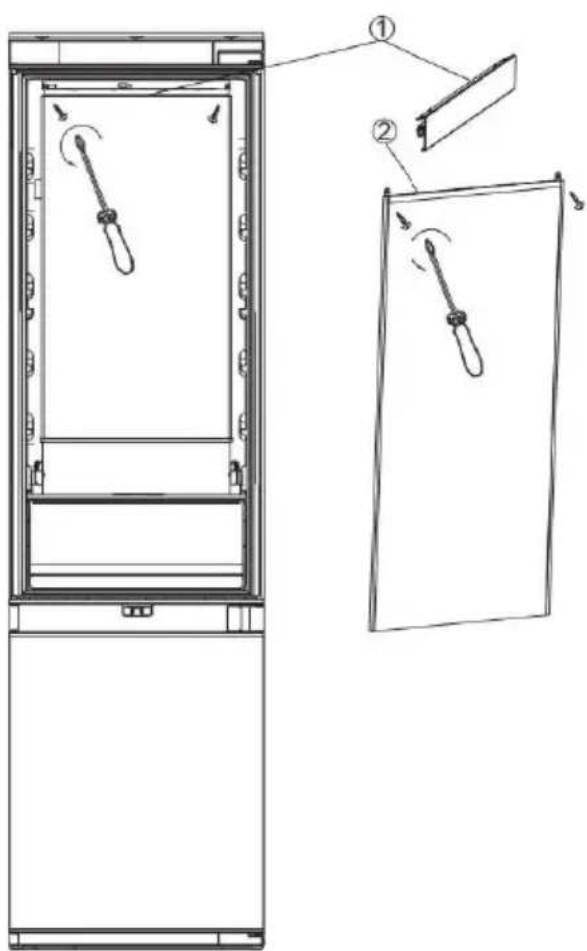

1. Débrancher la fiche d'alimentation.

2. Retirer la baguette en alliage d'aluminium sur le dessus de la source lumineuse de surface à LED, puis retirer

les vis de fixation gauche et droite. Les étapes ① et ② sont indiquées ci-dessous.

3. Remplacer la carte d'éclairage LED de rechange.

4. Remplacer ensuite la baguette en alliage d'aluminium.11

Entretien et nettoyage Débranchez toujours l'appareil de l'alimentation électrique avant tout nettoyage ou entretien. Les parties du réfrigérateur et du congélateur doivent être nettoyées avec une solution de bicarbonate de soude et d'eau tiède. N’utilisez pas de produit ou de détergents abrasifs. Après le lavage, rincez et essuyez soigneusement. Nettoyez les clayettes et les bacs de porte séparément à la main avec une solution douce de détergent à vaisselle et d'eau. Ne les mettez pas dans le lave-vaisselle. Si l'appareil ne va pas être utilisé pendant une période prolongée, débranchez-le et nettoyez-le. Laissez les portes légèrement entrouvertes pour éviter la formation de moisissures et d'odeurs désagréables. Dégivrage Le produit est doté d'un système anti-givre conçu pour empêcher la formation de glace. Dans des conditions normales d'utilisation, il ne devrait pas être nécessaire de dégivrer régulièrement le système de congélation. Remarque : Si vous constatez régulièrement une forte accumulation de glace ou des flaques d'eau dans le congélateur, il est probable que la porte ne soit pas correctement étanche. Cela peut être dû à un joint de porte défectueux ou à une porte décorative mal ajustée ou trop lourde. Pour plus d'informations, consultez la section de dépannage concernant la glace.12 Dépannage Si vous avez des problèmes avec votre appareil, consultez cette section avant d'appeler le service clientèle. Si l'appareil ne fonctionne pas, vérifiez : ⚫ Que l'appareil est alimenté en électricité. ⚫ Que les fusibles de votre logement sont intacts et que le fusible de la prise n'a pas sauté. ⚫ Que le réfrigérateur n'a pas été éteint. ⚫ Que la prise de courant fonctionne bien. Pour vérifier cela, branchez un autre appareil électrique pour voir si la prise est défectueuse. Si l'appareil fonctionne, mais pas très bien, vérifiez : ⚫ Que l'appareil n'est pas surchargé. ⚫ Que le thermostat est réglé à une température appropriée. ⚫ Que les portes se ferment correctement. ⚫ Que le système de refroidissement à l'arrière de l'appareil est propre et sans poussière, et ne touche pas le mur. ⚫ Que la ventilation est suffisante sur les parois latérales et arrière.

Si l'appareil est bruyant, vérifiez : ⚫ Que l'appareil est nivelé et stable. ⚫ Que les parois latérales et arrière sont dégagées, et que rien ne repose sur l'appareil. ⚫ Remarque : Le gaz de refroidissement du réfrigérateur peut émettre un léger bruit de bulles ou de gargouillis, même lorsque le compresseur n’est pas en marche.

Si l'appareil émet des bips, vérifiez : ⚫ Que les portes sont fermées. Une alarme se déclenche après 60 secondes d'ouverture d'une porte. Si de la glace s'est formée sur la paroi arrière du réfrigérateur : ⚫ Il est normal que quelques gouttes de glace se forment sur la paroi arrière du réfrigérateur. Cela ne constitue pas un défaut de l'appareil. ⚫ Assurez-vous qu'aucun article situé à l'intérieur du réfrigérateur n'est en contact avec la paroi arrière.13 ⚫ Vérifiez qu'il y a une certaine résistance lorsque vous ouvrez la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé. ⚫ Vérifiez que le joint de la porte n'est pas tordu, rempli de débris ou endommagé. Si c’est le cas et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service clientèle afin de faire remplacer le joint. ⚫ Cela peut être dû à un mauvais montage de la ou des portes décoratives. Si vous avez le moindre doute, demandez à votre installateur de vérifier les portes décoratives. Si une quantité excessive de glace s'est formée dans le congélateur : ⚫ Vérifiez qu'il y a une certaine résistance lorsque vous ouvrez la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé. ⚫ Vérifiez que le joint de la porte n'est pas tordu, rempli de débris ou endommagé. Si c’est le cas et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service clientèle afin de faire remplacer le joint. ⚫ Cela peut être dû à un mauvais montage de la ou des portes décoratives. Si vous avez le moindre doute, demandez à votre installateur de vérifier les portes décoratives.

Si une ou plusieurs des LED de l'appareil ne fonctionnent pas : ⚫ Contactez le service clientèle pour prendre rendez-vous pour une visite de réparation.

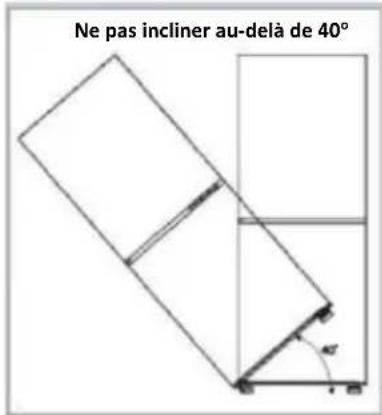

Préparation de l'installation Cet appareil ne doit jamais être installé à proximité de sources de chaleur, par exemple des éléments chauffants ou des cuisinières, ni dans des endroits humides. Faites-vous aider par une ou deux autres personnes lors de l'installation de cet appareil. Cet appareil peut présenter des arêtes vives. Porter un EPI adapté à la tâche et à l'environnement. ⚫ Pour s'assurer que l'appareil est nivelé, il convient d'utiliser les pieds réglables en hauteur situés à l'avant de l'appareil. ⚫ Le système de refroidissement situé à l'arrière de l'appareil ne doit pas toucher le mur du fond. Plus l’espace est grand, mieux c'est. ⚫ L'appareil doit être installé de manière à ce qu'il soit suffisamment ventilé. Veillez à ce qu'il y ait un espace libre au-dessus de l'appareil pour permettre à l'air de s'échapper et à ce qu'il y ait un espace entre l'arrière de l'appareil et le mur.14 Ventilation Le principal élément à prendre en compte lors de l'installation d'un appareil de réfrigération dans une cuisine est la ventilation. La chaleur sortant du compartiment de refroidissement doit être dissipée dans l'atmosphère. Une ventilation incorrecte peut entraîner une panne prématurée du compresseur, une consommation d'énergie excessive, une panne totale du système, et peut annuler la garantie fournie avec l'appareil. Pour les produits destinés à être installés dans un meuble de grande hauteur, les exigences de la page suivante doivent être respectées : Ne pas incliner au-delà de 40 o15

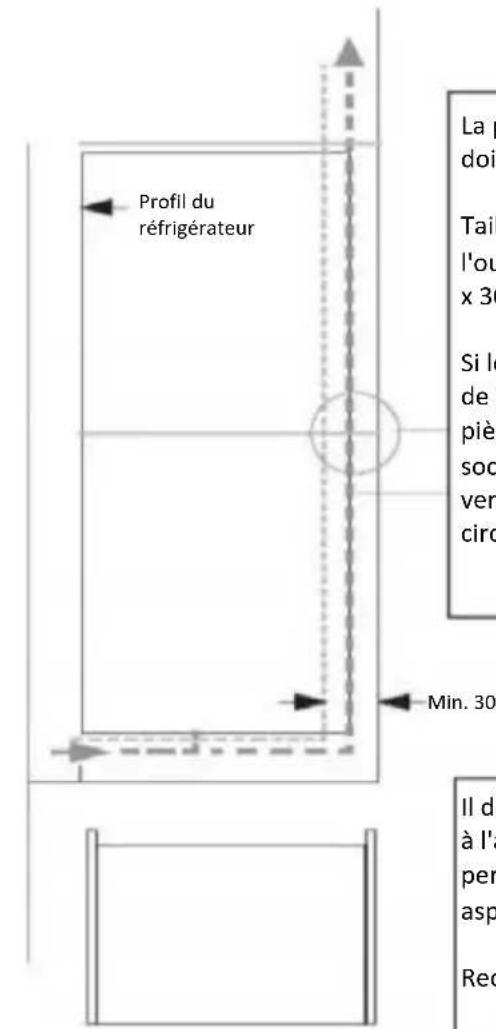

L’espace ouvert à l'arrière est clairement visible. Pour le bon fonctionnement de l'appareil, il est important que la partie supérieure de celui-ci ne soit pas obstruée. Une profondeur d'espace de 40 à 50 mm est normale pour la plupart des appareils. Un trou de ventilation est nécessaire dans le socle de l’unité ; il permet à l'air d'être aspiré au-dessus du compresseur et de l'échangeur de chaleur. En règle générale, plus l'air peut entrer et sortir, plus le produit fonctionne bien et efficacement. Une prise d'air doit être prévue quelque part dans l'armoire pour permettre à l'air libre de pénétrer. Dans cet exemple, un évent de socle est montré sous le réfrigérateur. Une découpe doit être pratiquée dans la plinthe sous le réfrigérateur/congélateur , et la grille d'aération doit être utilisée pour la finition. Il est également possible de retirer une fine section de la plinthe pour permettre à l'air d'entrer dans l'unité (recommandé : 600 mm x 10 mm) Profil du réfrigérateur La partie supérieure de l'armoire doit être ventilée dans la pièce. Taille recommandée de l'ouverture de la prise d’air : 500 x 30 mm. Si le mobilier ne permet pas à l'air de pénétrer librement dans la pièce, il faut prévoir un évent de socle ou un autre moyen de ventilation pour assurer une circulation naturelle de l'air. Min. 30 Vue en plan de l'espace de ventilation arrière Il doit y avoir un espace suffisant à l'arrière de l'armoire pour permettre à l'air frais d'être aspiré au-dessus du condenseur. Recommandé : 500 x 35 mm16 Instruction d'installation (charnière coulissante) Avec l'aide d'une ou de deux autres personnes, faites entrer l'appareil dans le placard. Il y a deux plaques métalliques à la base de l'appareil. Montez les entretoises blanches fournies sur ces plaques. Veillez à ce que les bords de la base de l'armoire soient bien alignés.

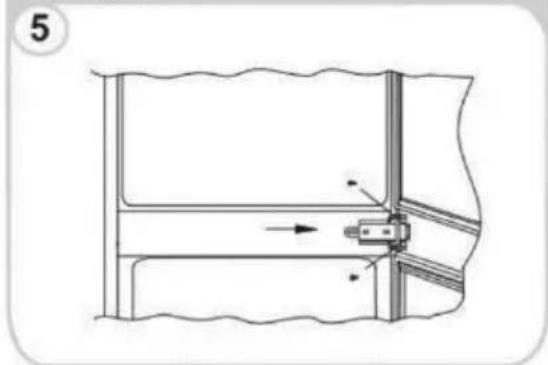

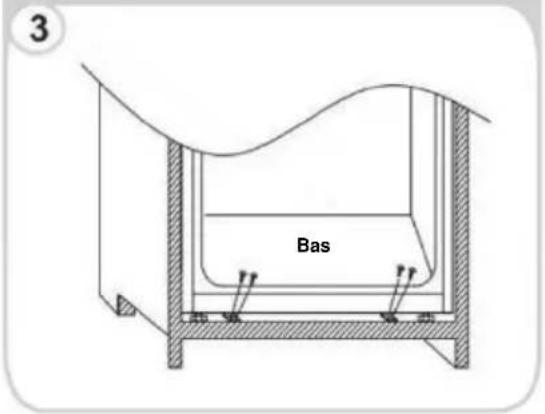

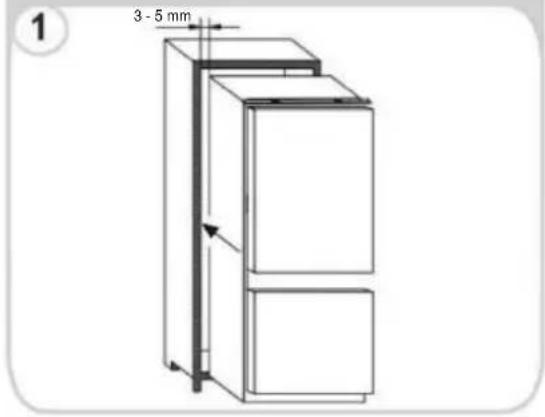

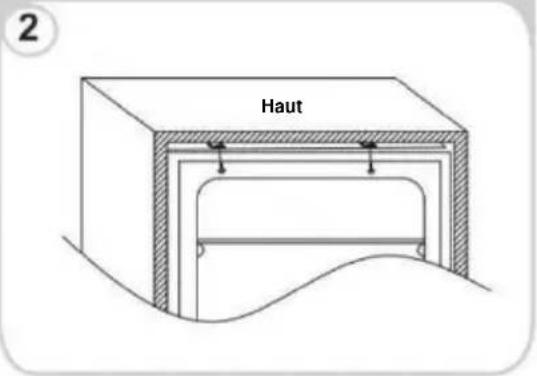

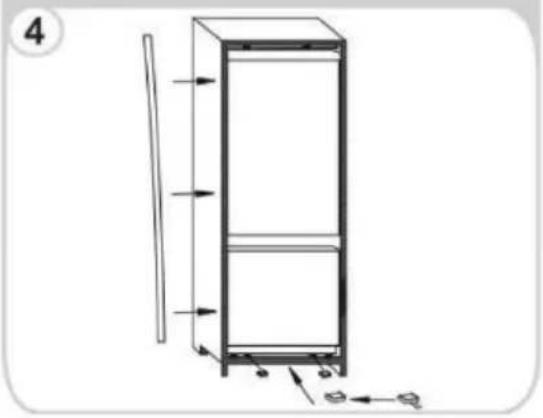

Insérer l'appareil dans la colonne en le plaçant à l'opposé des charnières, en veillant à respecter un écart de 3 à 5 mm. Après avoir vérifié la correspondance entre la porte de l'appareil et la porte de la colonne, fixez les couvercles en plastique du sac d'accessoires. Haut Visser la partie inférieure de l'appareil. Monter le joint sur l'appareil, couper la partie excédentaire si nécessaire. Placer les parties inférieures avec des protections en plastique. Bas17

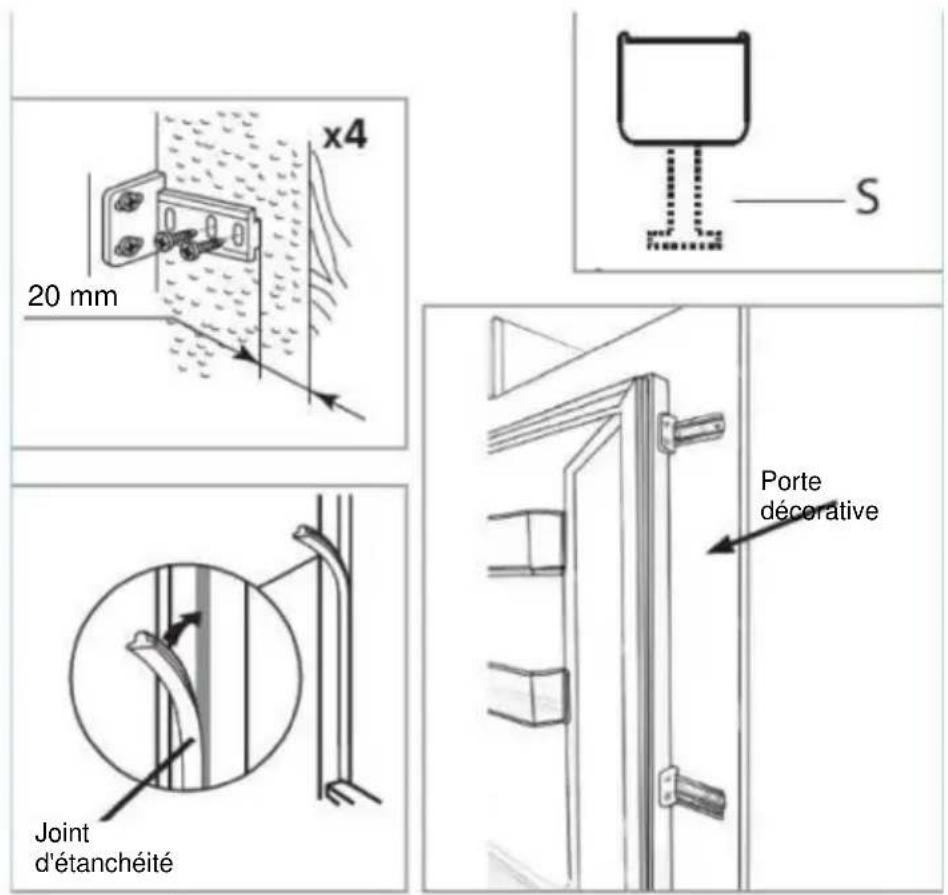

Montage des portes de façade ⚫ Veillez à ce qu'il y ait un espace de 3 à 4 mm entre le côté sans charnière et la paroi du placard. ⚫ Placez la coulisse dans le support et fixez-la à la porte frontale à 20-22 mm du bord du panneau frontal, comme indiqué sur l'image suivante, en veillant à ce que la coulisse soit positionnée au centre et à l'horizontale dans le support. Serrez fermement à la main. ⚫ Remplissez l'espace sur le côté sans charnière avec le joint/la bande d'étanchéité fourni. ⚫ L'aspect final des glissières de porte doit être similaire à celui de l’image suivante, qui montre 2 glissières en place. Assurez-vous que les portes de l'appareil s'ouvrent et se ferment correctement, et de manière hermétique. Une fois que vous avez terminé, et si vous êtes satisfait de l'ajustement de l'appareil dans le placard, pliez et enclenchez les parties des entretoises blanches marquées « S » comme indiqué par le contour en pointillé. Laissez le reste du couvercle de l'entretoise en place sur les plaques métalliques. À l'aide d'un tournevis cruciforme, desserrer l'axe de connexion situé sous la charnière centrale droite et ajustez-le pour qu'il se visse sur la paroi droite de l'armoire.18

Important : Une fois l'installation terminée, vérifiez que l'appareil est bien fixé dans l'unité et que la ou les portes se ferment et s'ouvrent correctement. S'il n'y a pas de résistance des joints de porte lors de l'ouverture des portes, il est probable que l'appareil et/ou les portes décoratives ne soient pas correctement installés. 20 mm Porte décorative Joint d'étanchéité1 RESUMO

Adresse du Groupe CNA, Carrer del Ter, 2 08570 Torelló fournisseur : (ESPAGNE) Type d'appareil de réfrigération : Appareil peu bruyant :

Type de conception : Intégré

Appareil de stockage du vin :

Autre appareil de réfrigération :

Paramètres généraux du produit : Paramètres Valeur Paramètres Valeur Dimensions globales (millimètres)

Volume total (dm³ ou l) Émissions acoustiques aériennes (dB(A) re 1 pW)

Consommation annuelle d'énergie (kWh/a)

Classe climatique : Tempéré prolongé

Température ambiante minimale (ºC) pour laquelle le dispositif de réfrigération est adapté

Température ambiante maximale (ºC) pour laquelle le dispositif de réfrigération est adapté

Paramètres du compartiment :

Type de compartiment Paramètres et valeurs des compartiments

Volume du compartim ent (dm³ ou l) Température recommandée pour l'entreposage optimal des denrées alimentaires (ºC) Ces paramètres ne doivent pas être en contradiction avec les conditions d'entreposage énoncées à l'annexe IV, tableau 3.

Capacité de congélat ion (kg/24h)

Type de dégivrage (dégivrage automatique=A, dégivrage manuel=M) Congélation rapide Oui Lien web vers le site web du fabricant, où se trouvent les informations visées au point 4 a) de l'annexe du règlement (UE) 2019/2019 de la Commission :

Classe d'efficacité énergétique G Durée minimale de la garantie offerte par le fabricant (mois) : 36 Informations complémentaires : EEI 99.5 Classe d'efficacité énergétique E Identifiant du L NorFrost HAIL 193 TNF BI SL modèle : Hauteur 1937 Largeur 540 Profondeur 540 281 41 Classe d'émission de bruit acoustique aérien 206.23 Paramètres de la source lumineuse : Type de source lumineuse LED Module Garde-manger Non - - - - Stockage du vin Non - - - - Cave Non - - - - Aliments frais Oui 225 3-4 N/A Refroidir Non - - - 0 étoile ou fabrication de glace Non - - - - 1 étoile Non - - - - 2 étoiles Non - - - - 3 étoiles Non - - - - 4 étoiles Oui 56 3-4 2.6

Section 2 étoiles Non - - - -

Compartiment à température variable Non - - - - Pour les compartiments à 4 étoiles A

Adresse du Groupe CNA, Carrer del Ter, 2 08570 Torelló fournisseur : (ESPAGNE) Type d'appareil de réfrigération : Appareil peu bruyant :

Type de conception : Intégré

Appareil de stockage du vin :

Autre appareil de réfrigération :

Paramètres généraux du produit : Paramètres Valeur Paramètres Valeur Dimensions globales (millimètres)

Volume total (dm³ ou l) Émissions acoustiques aériennes (dB(A) re 1 pW)

Consommation annuelle d'énergie (kWh/a)

Classe climatique : Tempéré prolongé

Température ambiante minimale (ºC) pour laquelle le dispositif de réfrigération est adapté

Température ambiante maximale (ºC) pour laquelle le dispositif de réfrigération est adapté

Paramètres du compartiment :

Type de compartiment Paramètres et valeurs des compartiments

Volume du compartim ent (dm³ ou l) Température recommandée pour l'entreposage optimal des denrées alimentaires (ºC) Ces paramètres ne doivent pas être en contradiction avec les conditions d'entreposage énoncées à l'annexe IV, tableau 3.

Capacité de congélat ion (kg/24h)

Type de dégivrage (dégivrage automatique=A, dégivrage manuel=M) Congélation rapide Oui Lien web vers le site web du fabricant, où se trouvent les informations visées au point 4 a) de l'annexe du règlement (UE) 2019/2019 de la Commission :

Durée minimale de la garantie offerte par le fabricant (mois) : 36 Informations complémentaires : modèle : Largeur 54041 Classe d'émission de bruit acoustique aérien Paramètres de la source lumineuse : Type de source lumineuse LED Module Garde-manger Non - - - - Stockage du vin Non - - - - Cave Non - - - - 0 étoile ou fabrication de glace Non - - - - 1 étoile Non - - - - 2 étoiles Non - - - - 3 étoiles Non - - - -

Section 2 étoiles Non - - - -

Compartiment à température variable Non - - - - Pour les compartiments à 4 étoiles A Identifiant du L NorFrost HAIL 177 TNF BI SL B Hauteur 1769 Profondeur 550 EEI 99.8 Classe d'efficacité énergétique E 237 Aliments frais Oui 144 4℃ N/A Refroidir Oui 26 2℃ N/A A 4 étoiles Oui 67 -18℃ 3.2 Classe d'efficacité énergétique F
