BEDIENUNGSANLEITUNG NorFrost HAIL 193 TNF BI 70 NODOR

Integrierter Kühl- und Gefrierschrank

Montage-, Gebrauchs- und Wartungsanweisungen

Inhalt

3 Wichtige Informationen
5 Wichtige Hinweise
5 Vor dem ersten Einsatz
6 Wichtige Hinweise zur Verwendung des Kühlschranks
7 Wichtige Hinweise zur Verwendung des Gefrierschranks
8 Einstellung der Luftfeuchtigkeit in der Frischhalteschublade
9 Lagerung
10 Bedienfeld
12 Abtauen des Gefrierschranks
12 Abtauen des Kühlschranks
13 PFLEGE UND REINIGUNG
14 Fehlerbehebung
16 Vorbereitung der Installation
17 Abmessungen des Schranks
17 Anforderungen an die Belüftung
18 Schrankeinbau
19 Ändern der Türöffnungsrichtung

Wichtig

Der Hersteller kann nicht für Verletzungen oder Verluste verantwortlich gemacht werden, die durch unsachgemäße Verwendung oder Installation dieses Geräts verursacht werden. Bitte beachten Sie, dass wir uns das Recht vorbehalten, die Garantie für dieses Gerät bei unsachgemäßer Installation oder unsachgemäßem Gebrauch des Geräts außer Kraft zu setzen.

Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mangelnden Erfahrungen und Kenntnissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person ständig beaufsichtigt oder wurden in die korrekte Verwendung des Geräts eingewiesen.

Externe Abdeckungen dürfen nur von entsprechend qualifiziertem Personal zu Wartungs- oder Instandhaltungszwecken entfernt werden.

Informationen zum Gerät:

Bitte tragen Sie die Angaben auf dem Typenschild des Geräts unten ein, um ...... im Falle einer Störung Ihres Geräts zu unterstützen und es für die Garantie zu registrieren.

Gerätemodell

Seriennummer

EU-Konformitätserklärung:

Dieses Gerät wurde unter Einhaltung der Sicherheitsanforderungen der EU-Richtlinie 2014/35/EU (Niederspannung) und der Anforderungen der EU-Richtlinie 2014/30/EU (EMV) entworfen, gefertigt und vermarktet.

Dieses Gerät wurde nach den strengsten Normen hergestellt und entspricht allen geltenden Vorschriften, einschließlich für elektrische Sicherheit (LVD) und elektromagnetische Verträglichkeit (EMC). Alle Teile, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen, entsprechen der Richtlinie 1935/2004/EG.

Dieses Kühlgerät ist für die Verwendung als Einbaugerät vorgesehen.

WICHTIGE INFORMATIONEN ZUR KORREKTEN ENTSORGUNG DES GERÄTS GEMÄSS DER EG-RICHTLINIE 2012/19/EU.

Am Ende seiner Nutzungsdauer darf das Gerät nicht als Hausmüll entsorgt werden. Das Kühlsystem enthält Isoliergase und Kältemittel, die eine spezielle Entsorgung erfordern. Die in diesem Gerät enthaltenen Wertstoffe können recycelt werden. Es muss zu einer speziellen kommunalen Sammelstelle für Sondermüll oder zu einem Händler gebracht werden, der diese Dienstleistung anbietet.

Bevor Sie ein altes Gerät entsorgen, entfernen Sie die Türdichtungen usw., um die Gefahr des Erstickens von Kindern zu verringern.

Die Abfalltrennung bei Haushaltsgeräten vermeidet negative Folgen für die Umwelt und die Gesundheit, die sich aus einer unsachgemäßen Entsorgung ergeben, und ermöglicht die Rückgewinnung vieler ihrer Bestandteile, wodurch große Mengen Energie und Rohstoffe eingespart werden. Das Gerät ist mit dem Symbol einer durchgestrichenen Mülltonne auf Rädern versehen, um daran zu erinnern, dass Haushaltsgeräte getrennt entsorgt werden müssen.

Wichtig

• Bewahren Sie weder brennbare oder explosive Objekte oder Materialien noch stark ätzende Säuren oder Laugen in dem Gerät auf.
• Dies ist ein Haushaltsgerät, das gemäß nationaler Normen hergestellt wurde. Er ist nur für die Lagerung von Lebensmitteln, jedoch nicht von Blut, Medikamenten und biologischen Produkten bestimmt.
• Um Brandgefahr zu vermeiden, halten Sie das Gerät von Benzin oder anderen brennbaren Stoffen fern.
• Um das Risiko elektromagnetischer Störungen oder anderer Unfälle zu vermeiden, stellen Sie keinen Mikrowellenherd auf den Kühlschrank und verwenden Sie keine elektrischen Geräte in seinem Inneren.
• Lassen Sie keine Kinder in der Nähe des Geräts oder mit ihm spielen.
  • Die Innenfläche des Gefrierbereichs ist sehr kalt, wenn das Gerät in Betrieb ist. Berühren Sie diese Oberflächen nicht, insbesondere nicht mit nassen Händen.
• Spritzen Sie kein Wasser auf das Gerät. Halten Sie es von Orten mit hoher Luftfeuchtigkeit fern, da diese die elektrische Isolierleistung beeinträchtigen kann.
• Dieses Gerät ist für den Betrieb bei Umgebungstemperaturen zwischen 10 und 32 °C ausgelegt. Die Verwendung außerhalb dieses Bereichs kann zum Ausfall des Geräts führen.

Vor dem ersten Einsatz

Lassen Sie das Kühlgerät mindestens vierundzwanzig Stunden lang ruhen, bevor Sie den Strom einschalten.

Es wird empfohlen, das Innere des Geräts vor dem ersten Gebrauch mit einer Lösung aus Natron und warmem Wasser zu reinigen und anschließend gründlich zu trocknen.

Das Kühlgerät kann bei der ersten Benutzung Geruch erzeugen.

Dieser Geruch wird verschwinden, wenn das Gerät abkühlt.

Bitte beachten Sie:

Wenn Sie das Gerät ausschalten, sollten Sie fünf Minuten warten, bevor Sie es wieder einschalten, um Schäden am Kompressor zu vermeiden.

Bewahren Sie niemals brennbare oder explosive Gegenstände oder stark ätzende Säuren oder Laugen in dem Gerät auf.

Dieses Kühlgerät kühlt Ihre Lebensmittel, indem es die Innenseite des Hohlraums kühlt. Es ist normal, dass sich Frost auf diesen

Oberflächen bildet, der später schmilzt und durch einen kleinen Abfluss am Boden abläuft, wo er unschädlich verdunstet.

Verwendung des Kühlschranks

- Bewahren Sie Flüssigkeiten niemals unbedeckt im Kühlschrank auf.

- Stellen Sie niemals heiße Lebensmittel in den Kühlschrank. Heiße oder warme Speisen sollten auf Raumtemperatur abgekühlt werden, bevor sie in den Kühlschrank gestellt werden.

- Es darf nichts an der Rückwand des Kühlschranks anliegen, da dies zu Reifbildung und Kondensationsproblemen führen könnte, die nur schwer zu beseitigen sind.

- Achten Sie darauf, dass die Lebensmittel sauber sind und überschüssiges Wasser entfernt wurde, bevor Sie sie in den Kühlschrank stellen.

- Lebensmittel sollten nur abgedeckt oder eingepackt in den Kühlschrank gestellt werden. Dadurch wird der Verlust von Feuchtigkeit verhindert, die Lebensmittel bleiben frisch und unangenehme Gerüche werden vermieden.

- Sortieren Sie die Lebensmittel vor dem Einlagern. Bald zu verbrauchende Lebensmittel sollten im vorderen Bereich der

Fächer, um sie schnell herausnehmen zu können und so ein längeres Öffnen der Tür zu vermeiden.

• Füllen Sie den Kühlschrank nicht zu voll. Zwischen den Lebensmitteln sollte ausreichend Platz sein, damit die Kühlluft zirkulieren kann.
• Wenn Sie gefrorene Lebensmittel im Kühlfach auftauen, halten sie die Temperatur niedrig und Sie sparen Energie.
• Lagern Sie rohes Fleisch niemals in Fächern über gekochtem Fleisch oder ähnlichen Produkten. Dadurch wird verhindert, dass die Säfte von rohem Fleisch andere Lebensmittel verunreinigen.

Verwendung des Gefrierbereichs

• Die Gefrierfächer sind nur für die Lagerung von Tiefkühlkost vorgesehen.
- Legen Sie niemals heiße oder warme Lebensmittel in den Gefrierschrank, sondern lassen Sie sie vorher vollständig abkühlen.
- Befolgen Sie die Anweisungen auf der Lebensmittelverpackung zur Lagerung von Tiefkühlkost. Wenn keine Angaben verfügbar sind, sollten Lebensmittel für nicht länger als drei Monate nach dem Kaufdatum gelagert werden.
- Lagern Sie Lebensmittel in kleinen Verpackungen (idealerweise weniger als 1 kg). Dadurch wird die Gefrierzeit verkürzt und die Qualität der Lebensmittel nach dem Auftauen verbessert.
- Packen Sie alle Lebensmittel ein, bevor Sie sie in den Gefrierschrank legen. Damit die Umhüllung nicht anfriert, muss sie trocken sein.
- Beschriften Sie die Lebensmittel vor dem Einfrieren mit Angaben zu ihrer Art sowie zum Lager- und Verfallsdatum.
- Einmal aufgetaute Lebensmittel dürfen nicht wieder eingefroren werden. Tauen Sie nur so viele Lebensmittel auf, wie Sie gerade benötigen, um Verschwendung zu vermeiden.

• Getränke in Flaschen oder Dosen sollten nicht in Gefrierfächern gelagert werden, da sie explodieren könnten.
  • Die maximale Menge an frischen Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann, beträgt bei diesem Modell 3,8 kg
• Versuchen Sie nicht, auf einmal mehr als diese Höchstmenge einzufrieren.
• Um frische Lebensmittel schneller einzufrieren, schalten Sie einige Stunden vor dem Einlegen der Lebensmittel in den Gefrierschrank die Superfrost-Funktion ein.

Hinweis: Wenn das Gerät nicht über ein Gefrierfach verfügt ( ^ ^** ), ist es nicht zum Einfrieren von Lebensmitteln geeignet.

Einstellung der Luftfeuchtigkeit in der Frischhalteschublade

Die Frischhalteschublade dieses Geräts verfügt über einen Schieberegler zur Einstellung der Luftfeuchtigkeit. Gemüse und ähnliche Produkte, die zum Welken neigen (z. B. Rucola, Spinatblätter, Kräuter wie Basilikum usw.), sollten bei geschlossenem Einstellschieber (ganz nach links - hoch) in der Frischhalteschublade aufbewahrt werden. Wenn der Einstellschieber geschlossen bleibt, wird der Wasserdampf in der Schublade gehalten und bleibt ihr Inhalt länger knackig und frisch.

Fäulnisanfällige Früchte hingegen sollten bei voll geöffnetem Feuchtigkeitsregler (nach rechts - unten) im Gemüsefach gelagert werden. Dadurch können die Gase, die von bestimmten Produkten abgegeben werden und den Fäulnisprozess beschleunigen, aus dem Gemüsefach entweichen. Die Schublade ist mit Obst- und Gemüsesymbolen gekennzeichnet.

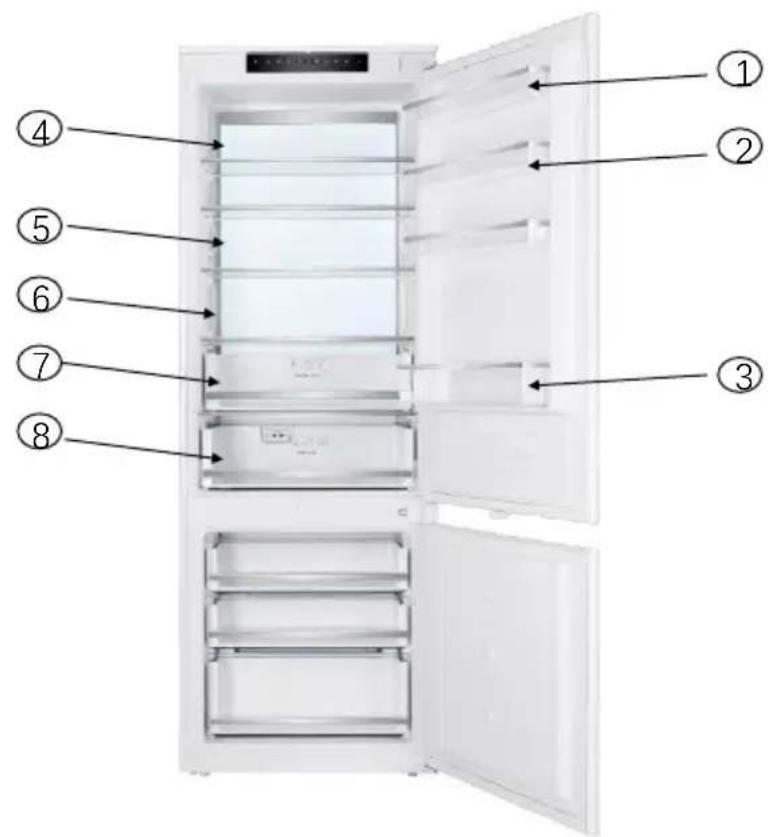

Lagerung

Der Kühlschrank ist für die kurzfristige Lagerung von Lebensmitteln gedacht. Obwohl er auf recht niedrige Temperaturen gebracht werden kann, sollten Lebensmittel darin nicht allzu lange aufbewahrt werden. Da die kalte Luft innerhalb des Kühlschranks zirkuliert, kann die Temperatur zwischen den verschiedenen Fächern variieren. Daher sollten die Lebensmittel je nach Art in verschiedenen Fächern gelagert werden. Das Fach 7 ist der kälteste Bereich des Kühlschranks.

1. Butter, Käse usw. 5. Fertiggerichte usw.

2. Lebensmittel in Gläsern 6. Joghurts, Konfitüren usw. und Flaschen

3. Getränke, z. B. Milch

4. Obst und Gemüse

5. Gekochte Speisen

6. Frisches Fleisch und Fisch

Die Einlegeböden des Kühlschranks können je nach Bedarf verstellt werden. Zum Verstellen eines Bodens heben Sie ihn hinten an und ziehen ihn dann nach außen. Schieben Sie den Boden dann in den gewünschten Schlitz und drücken den hinteren Bereich nach unten.

Bedienfeld
    note right of Anzeige
        Abb. 3

A. Sensor zur Einstellung der Anpassungszonentemperatur

Mit dieser Taste wird die Temperatur innerhalb der Anpassungszone eingestellt. Drücken Sie diese Taste einmal, um die Anzeige der aktuellen Temperatur der Anpassungszone aufzurufen, und dann so oft wie nötig, bis der gewünschte Wert ausgewählt ist. Die Einstellungen reichen von -2 °C bis +3 °C

B. Schnellkühlfunktion

Durch Drücken dieser Taste wird der Kühlschrank auf 2 °C heruntergefahren. Nach 2,5 Stunden schaltet sich diese Funktion automatisch wieder ab. Während dieser Zeit leuchtet die Taste.

C. Urlaubsfunktion

Durch Drücken dieser Taste wird die Urlaubsfunktion aktiviert und die Temperatur des Kühlschranks wird auf 17 °C und die des Gefrierschranks auf -18 °C eingestellt.

D. Einstellung der Kühlschranktemperatur

Mit dieser Taste können Sie die Temperatur im Kühlschrank einstellen. Drücken Sie diese Taste einmal, um diese Einstellung zu aktivieren, und dann so oft wie nötig, bis der gewünschte Wert ausgewählt ist.

Anzeige

Hier wird die aktuelle Temperatur im Kühlschrank (links) und im Gefrierschrank (rechts) angezeigt

E. Einstellung der Gefrierschranktemperatur

Mit dieser Taste können Sie die Temperatur im Gefrierschrank einstellen. Drücken Sie diese Taste einmal, um diese Einstellung zu aktivieren, und dann so oft wie nötig, bis der gewünschte Wert ausgewählt ist.

F. Intelligente Funktion

Mit dieser Taste wird die Kühlschranktemperatur automatisch auf 5 °C und die Gefrierschranktemperatur auf -18 °C eingestellt

G. Schnellgefrierfunktion

Durch Drücken dieser Taste wird der Gefrierschrank automatisch auf eine Temperatur von -25 °C eingestellt. Nach 6 Stunden stoppt die Funktion und kehrt die Temperatur zur vorherigen Einstellung zurück

H. Ein/Aus-Taste

Halten Sie diese Taste 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten

Abtauen des Gefrierschranks

Der Gefrierschrank ist mit einem No-Frost-System ausgestattet, das starke Eisbildung verhindern soll. Bei normalem Gebrauch sollte es nicht notwendig sein, das Gefriersystem regelmäßig abzutauen.

Zur Unterstützung der Wartung oder Reinigung verfügt das Gerät über eine Zwangsabtauung, die durch 3 Sekunden langes Berühren der Fühler A und C in Abb. 3 aktiviert wird. Der Sensor für die Temperatureinstellung des Kühlschranks (A) blinkt, um zu bestätigen, dass die Zwangsabtauung aktiv ist. Diese Funktion sollte sich automatisch deaktivieren, wenn der Gefrierschrank eine Temperatur zwischen 10 und 12 °C erreicht.

Bitte beachten Sie: Wenn sich im Gefrierteil regelmäßig Eis oder Wasserlachen bilden, ist die Tür wahrscheinlich nicht richtig dicht. Das kann an einer defekten Türdichtung oder einer falsch eingebauten oder zu schweren Deko-Tür liegen. Weitere Informationen hierzu finden Sie im Abschnitt über die Fehlersuche bei Eis auf Seite 14.

Abtauen des Kühlschranks

Der Kühlschrank ist selbst-abtauend. Das entstehende Wasser fließt durch eine Rinne an der Rückseite des Kühlschranks ab. Das aufgetaute Wasser wird in der Verdunstungswanne auf der Rückseite des Geräts gesammelt und ständig verdunstet.

Pflege und Reinigung

Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es reinigen oder warten.

Reinigen Sie die Kühl- und Gefrierbereiche mit einer Lösung aus Natriumbikarbonat und lauwarmem Wasser. Verwenden Sie dabei keine Scheuercremes oder -schwämme. Wischen Sie nach dem Reinigen noch einmal nach und trocknen Sie alles gründlich ab.

Nehmen Sie die Böden und Fächer heraus und reinigen Sie sie von Hand mit einer milden Lösung aus Spülmittel und Wasser. Geben Sie sie nicht in die Spülmaschine.

Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker und reinigen Sie das Gerät. Die Türen sollten dann einen Spalt offen bleiben, um Schimmelbildung und unangenehme Gerüche zu vermeiden.

Fehlerbehebung

Wenn Sie Probleme mit Ihrem Gerät bekommen, gehen Sie zunächst die Fehlerbehebung durch, bevor Sie den Kundendienst anrufen.

Wenn das Gerät nicht funktioniert, überprüfen Sie folgendes:

• Das Gerät wird mit Strom versorgt.
• Die Netzsicherungen sind intakt und die Sicherung in der Steckdose ist nicht durchgebrannt.
- Der Kühlschrank ist nicht ausgeschaltet (Seite 10).
- Die Steckdose funktioniert einwandfrei. Um dies zu überprüfen, stecken Sie ein anderes elektrisches Gerät ein, um zu sehen, ob die Steckdose funktioniert.

Wenn das Gerät zwar läuft, aber nicht gut kühlt, überprüfen Sie folgendes:

• Das Gerät ist nicht überlastet.
- Der Thermostat ist auf eine geeignete Temperatur eingestellt.
• Die Türen schließen richtig.
- Das Kühlsystem auf der Rückseite des Geräts ist sauber und staubfrei und drückt nicht gegen die Rückwand.
• Die Belüftung an den Seiten- und Rückwänden ist ausreichend.

Wenn das Gerät Geräusche macht, prüfen Sie:

• Das Gerät steht eben und wackelt nicht.
• Die Seiten- und Rückwände sind frei, und es liegt nichts oben auf dem Gerät.
- Hinweis: Das Kühlgas im Kühlschrank kann leichte Blubber- oder Gurgelgeräusche machen, auch wenn der Kompressor nicht in Betrieb ist.

Wenn das Gerät piept, überprüfen Sie Folgendes:

• Die Türen sind geschlossen. Ein Alarm ertönt nach 60 Sekunden, wenn eine Tür geöffnet ist.

Wenn Wasser auf dem Boden des Kühlfachs steht, prüfen Sie Folgendes:

• Die Abflussöffnung an der Rückseite des Fachs ist frei (Seite 11).

Wenn sich Eis an der Rückwand des Kühlschranks gebildet hat:

• Es ist normal, dass sich an der Rückwand des Kühlschranks einige Eistropfen bilden. Dies stellt keinen Fehler des Geräts dar.
• Achten Sie darauf, dass nichts im Inneren des Kühlschranks mit der Rückwand in Berührung kommt.
• Prüfen Sie, ob beim Öffnen der Gerätetür ein gewisser Widerstand vorhanden ist. Wenn sie sich schon mit geringster Zugkraft öffnet, muss möglicherweise die Türdichtung ausgetauscht werden.
• Prüfen Sie die Türdichtung auf Knicke, Verschmutzungen oder Beschädigungen. Wenn Sie ein solches Problem nicht selbst beheben können, wenden Sie sich zum Austausch der Dichtung an den Kundendienst.
• Dies kann daran liegen, dass die Deko-Tür(en) nicht richtig montiert sind. Wenn Sie sich dessen unsicher sind, bitten Sie Ihren Installateur, die Deko-Türen zu überprüfen.

Wenn sich im Gefrierschrank zu viel Eis gebildet hat:

• Prüfen Sie, ob beim Öffnen der Gerätetür ein gewisser Widerstand vorhanden ist. Wenn sie sich schon mit geringster Zugkraft öffnet, muss möglicherweise die Türdichtung ausgetauscht werden.
• Prüfen Sie die Türdichtung auf Knicke, Verschmutzungen oder Beschädigungen. Wenn Sie ein solches Problem nicht selbst beheben können, wenden Sie sich zum Austausch der Dichtung an den Kundendienst.
• Dies kann daran liegen, dass die Deko-Tür(en) nicht richtig montiert sind. Wenn Sie sich dessen unsicher sind, bitten Sie Ihren Installateur, die Deko-Türen zu überprüfen.

Wenn eine oder mehrere LEDs des Geräts nicht funktionieren:

- Wenden sie sich an den Kundendienst, um einen Servicebesuch zu vereinbaren.

Vorbereitung der Installation

Dieses Gerät darf weder in der Nähe von Wärmequellen, wie z.B. Heizkörpern oder Herden, noch in feuchten Räumen aufgestellt werden.

Lassen Sie sich bei der Installation des Geräts von einer oder zwei weiteren Personen helfen. Dieses Gerät kann scharfe Kanten haben. Tragen Sie für die Aufgabe und die Umgebung angemessene persönliche Schutzausrüstung.

• Nivellieren Sie das Gerät mit den höhenverstellbaren Füße an der Vorderseite.
• Das Kühlsystem auf der Rückseite des Geräts darf die Rückwand nicht berühren. Je größer der Abstand, desto besser.
• Das Gerät muss mit ausreichender Belüftung installiert werden. Vergewissern Sie sich, dass oberhalb des Geräts ein Freiraum vorhanden ist, durch den die Luft entweichen kann, und dass ausreichend Platz zwischen der Rückseite des Geräts und der Wand ist.

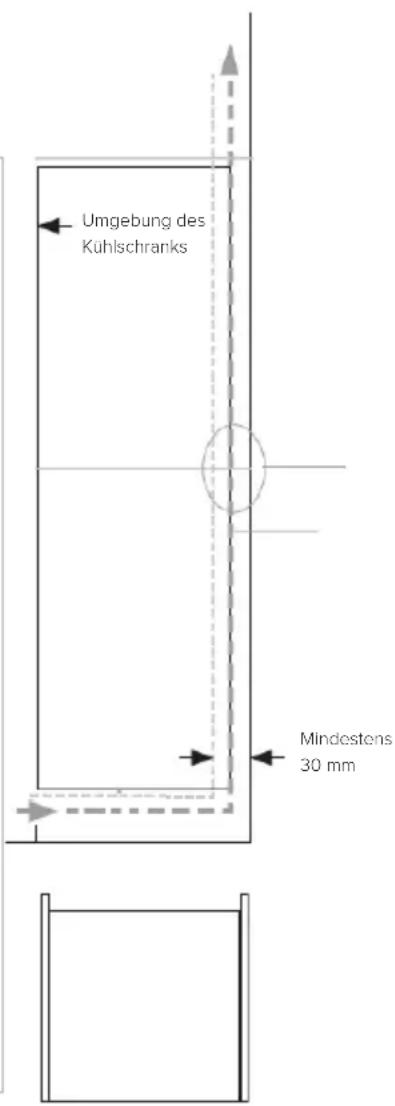

Belüftung

Die wichtigste Überlegung beim Einbau eines Kühlgeräts in eine Einbauküche ist die Belüftung. Die aus dem Kühlraum abgeführte Wärme muss in die Atmosphäre abgeleitet werden. Eine ungenügende Belüftung kann zu einem vorzeitigen Ausfall des Kompressors, zu übermäßigem Stromverbrauch und zu einem Totalausfall des Systems führen. Dies kann die auf das Gerät gewährte Garantie ungültig machen. Bei Geräten, die für den Einbau in ein hohes Gehäuse vorgesehen sind, müssen die Anforderungen auf der nächsten Seite erfüllt werden:

An einer Stelle des Schranks sollte ein Lufteinlass vorgesehen werden, damit genug Luft einströmen kann. In dem gezeigten Beispiel geschieht dies durch eine Sockelblende unter dem Kühlschrank.

Unter dem Kühl-/Gefrierschrank sollte ein Ausschnitt im Sockel angebracht werden, der mit dem mitgelieferten Lüftungsgitter sauber eingefasst werden kann.

Alternativ kann ein Teil des Sockels entfernt werden, um Luft zirkulieren zu lassen (empfohlen 600 mm x 10 mm).

Umgebung des Kühlschranks Mindestens 30 mm

Die Oberseite des Kühlschranks muss den Luftabzug in den Raum ermöglichen

Empfohlene Größe der Entlüftungsöffnung: 500 x 40 mm

Wenn die Möbel keine Luftzirkulation in den Raum zulassen, muss eine Sockellüftung oder eine andere Art der Belüftung vorgesehen werden, um einen natürlichen Luftstrom zu gewährleisten

Auf der Rückseite des Gehäuses sollte Platz sein, damit kühle Luft über den Verflüssiger streichen kann.

Empfehlung: 500 x 40 mm

Abb. 7

Draufsicht auf den Hinterlüftungsspalt

Der offene Kanal an der Rückseite ist deutlich zu erkennen. Für eine korrekte Belüftung des Geräts ist es wichtig, dass über seine Oberseite Luft austreten kann. Ein Belüftungsspalt von 40 - 50 mm Höhe ist in den meisten Fällen ausreichend.

Im Sockel des Geräts ist eine Lüftungsöffnung erforderlich, durch die Luft über den Kompressor und den Wärmetauscher einströmen kann. Ein dekoratives Gitter wird mit dem Gerät mitgeliefert, um diese Entlüftung sauber abzuschließen. Alternativ kann der erforderliche Luftstrom durch Entfernen eines dünnen Abschnitts des Sockels (mindestens 600 mm x 10 mm) erreicht werden.

In der Regel gilt: Je mehr Luft ein- und ausströmen kann, desto besser und effizienter funktioniert das Gerät.

Schrankeinbau

Nivellieren Sie das Gerät mithilfe der höhenverstellbaren Füße an der Vorderseite. Das Belüftungssystem an der Unterseite des Geräts darf nicht blockiert werden

Schieben Sie das Gerät vorsichtig in den Hohlraum und achten Sie darauf, dass es mittig im Hohlraum steht. Befolgen Sie die Schritte auf der nächsten Seite, um die Deko-Tür zu montieren, und stellen Sie sicher, dass sich die Tür ordnungsgemäß öffnen und schließen lässt. Ziehen Sie dann die Schrauben an der Ober-, Scharnier- und Unterseite fest.

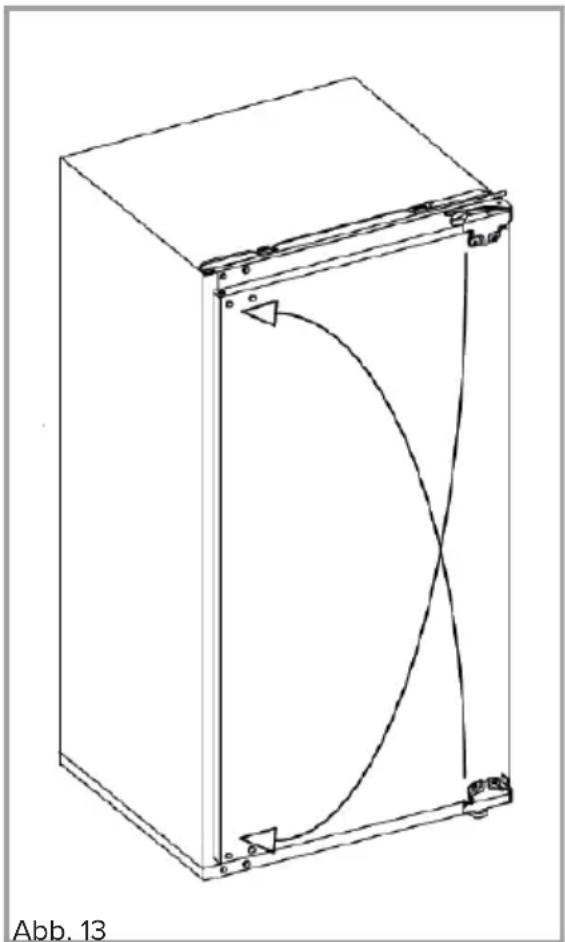

Umkehr der Türöffnungsrichtung

Bei diesem Vorgang sollte eine zweite Person helfen und die Tür festhalten.

1. Heben Sie vorsichtig die weißen Abdeckkappen an der Seite ab, wo die Scharniere sitzen sollen
2. Entfernen Sie bei geschlossener Tür die Scharnierkappen und die Schrauben, mit denen das obere Scharnier an der Tür befestigt ist. Halten Sie dabei und danach die Tür fest und entfernen Sie nun die Schrauben des unteren Scharniers

3. Stützen Sie die Tür von unten ab und öffnen Sie die Scharniere von der Gerätetür weg. Heben Sie die Gerätetür vorsichtig an. Achten Sie dabei darauf, die Scharniere und die Tür nicht zu beschädigen. Stellen Sie die Tür an einem sicher ab, so dass sie keine Schäden verursachen oder erhalten kann

4. Wiederholen Sie die Schritte 1 bis 3 für die untere Tür, falls erforderlich

5. Entfernen Sie bei Schrauben des geöffneten oberen und unteren Scharniers

6. Drehen Sie das obere Scharnier um 180 Grad und schrauben Sie es an der diagonal gegenüberliegenden Ecke des Geräteschranks wieder an, siehe Abb. 13

7. Platzieren Sie das bisherige untere Scharnier gedreht oben auf der gegenüberliegende Seite. Setzen Sie die obere Tür und das „neue“ obere Scharnier wieder ein und schrauben Sie es fest. Wiederholen Sie diesen Vorgang für die untere Tür, falls vorhanden

8. Bringen Sie die mittleren Abdeckkappen und die oberen Scharnierabdeckungen wieder an, um den Vorgang abzuschließen.
