MANUAL DE UTILIZADOR NorFrost HAIL 193 TNF BI 70 NODOR

Instalação, utilização e manutenção

Conteúdos:

3 Informação importante
5 Notas importantes
5 Antes da primeira utilização
6 Notas importantes sobre a utilização do frigorífico
7 Notas importantes sobre a utilização do congelador
8 Regulador de humidade das gavetas do frigorífico
9 Armazenamento
10 Painel de controlo
12 Descongelar o congelador
12 Descongelar o frigorífico
13 Cuidados e limpeza
14 Resolução de problemas
16 Preparação da instalação
17 Dimensões do armário
17 Requisitos de ventilação
18 Instalação no armário
19 Inversão das portas do frigorífico

Importante

O fabricante não se responsabiliza por quaisquer lesões ou perdas causadas por uma utilização indevida ou instalação incorreta deste eletrodoméstico. Além disso, reserva-se o direito de anular a garantia fornecida com este produto em caso de instalação incorreta ou utilização indevida do eletrodoméstico.

Este eletrodoméstico não se destina a ser utilizado por pessoas (incluindo crianças) com capacidade físicas, sensoriais e mentais reduzidas ou sem a experiência ou conhecimento necessários, a menos que devidamente supervisionadas ou instruídas acerca da utilização do eletrodoméstico por alguém responsável pela sua segurança.

As tampas exteriores não devem, em circunstância alguma, ser retiradas para efeitos de assistência técnica ou manutenção, exceto por pessoal devidamente qualificado.

Informações sobre o eletrodoméstico:

Introduza, abaixo, os dados que constam na placa de identificação do eletrodoméstico para referência, para ajudar ..... em caso de avaria do seu eletrodoméstico e para registar o seu frigorífico combinado para efeitos de garantia.

Modelo do eletrodoméstico

Número de série

Declaração UE de Conformidade

Este eletrodoméstico foi concebido, fabricado e é comercializado em conformidade com os requisitos de segurança da Diretiva UE 2014/35/UE (Baixa Tensão) e os requisitos da Diretiva UE 2014/30/UE (CEM).

Este eletrodoméstico foi fabricado de acordo com as normas mais rigorosas e está em conformidade com toda a legislação aplicável, incluindo a de Segurança Elétrica (LVD) e a de Compatibilidade de Interferência Eletromagnética (CEM). Todas as peças que estarão em contacto com os alimentos estão em conformidade com a Diretiva 1935/2004/CE.

Este frigorífico combinado destina-se a ser utilizado como eletrodoméstico encastrado.

INFORMAÇÕES IMPORTANTES PARA A ELIMINAÇÃO CORRETA DO PRODUTO EM CONFORMIDADE COM A DIRETIVA CE 2012/19/UE.

No final da sua vida útil, o produto não deve ser eliminado como resíduo urbano. O sistema de refrigeração contém gases isolantes e refrigerantes, que requerem uma eliminação especializada dos resíduos. Os materiais de alto valor contidos neste eletrodoméstico podem ser reciclados. Este deve ser entregue num centro de recolha e tratamento diferenciado de resíduos local ou a uma empresa que preste esse serviço.

Antes de se desfazer de um eletrodoméstico antigo, remova as borrachas vedantes da porta, etc., para reduzir o risco de aprisionamento de crianças.

A eliminação separada de um eletrodoméstico evita as possíveis consequências negativas para o ambiente e para a saúde decorrentes de uma eliminação inadequada e permite a recuperação dos materiais constituintes, o que permite obter poupanças significativas de energia e recursos. Para lembrar sobre a necessidade de eliminar separadamente os eletrodomésticos, o produto está marcado com um caixote do lixo e uma cruz oblíqua por cima.

Importante

• Nunca guarde objetos inflamáveis ou explosivos, nem substâncias ácidas ou alcalinas altamente corrosivas no frigorífico combinado.
• Este produto é um eletrodoméstico fabricado de acordo com os normativos nacionais. Destina-se única e exclusivamente à conservação de alimentos, e não à conservação de sangue, medicamentos ou produtos biológicos.
• Para evitar o risco de incêndio, mantenha o frigorífico combinado afastado de produtos inflamáveis como gasolina, por exemplo.
• Para evitar o risco de interferências eletromagnéticas ou outros acidentes, não coloque um micro-ondas em cima do frigorífico nem utilize nenhum aparelho elétrico no interior do frigorífico combinado.
• Não deixe que as crianças brinquem com ou perto do eletrodoméstico.
• A superfície interna do congelador está muito fria quando o frigorífico combinado está em funcionamento. Não toque na superfície, principalmente se tiver as mãos molhadas.
• Não salpique água para o eletrodoméstico. Mantenha-o afastado de locais com muita humidade que possam ter um efeito adverso ao nível do desempenho do isolamento elétrico.
• Este eletrodoméstico foi concebido para ser utilizado a temperaturas ambiente entre os 10 °C e os 32 °C. A sua utilização fora deste intervalo pode provocar a avaria do frigorífico combinado.

Antes da primeira utilização

É necessário deixar o frigorífico combinado em repouso durante pelo menos vinte e quatro horas antes de o ligar à corrente elétrica.

Recomenda-se que limpe o interior do frigorífico combinado antes da primeira utilização, utilizando uma solução de bicarbonato de sódio e água morna, secando depois cuidadosamente o interior.

Antes da primeira utilização, o frigorífico combinado pode ter um odor desagradável. Esse odor desaparece à medida que o eletrodoméstico arrefece.

Tenha em atenção:

Se desligar o frigorífico combinado, deve aguardar cinco minutos antes de o voltar a ligar, para evitar danos desnecessários no compressor.

Nunca guarde objetos inflamáveis ou explosivos, nem substâncias ácidas ou alcalinas altamente corrosivas no frigorífico combinado.

Este frigorífico refrigera os alimentos, mediante o arrefecimento do painel traseiro do compartimento interior. É normal que nessa superfície haja acumulação de cristais de gelo, que se dissipam e escoam através de um pequeno dreno ao fundo, evaporando naturalmente.

Utilização do frigorífico

• Nunca coloque líquidos sem tampa no frigorífico.
• Nunca coloque alimentos quentes no frigorífico. Os alimentos quentes devem arrefecer à temperatura ambiente antes de se guardarem no frigorífico.
• Não deve haver nada encostado à parede traseira do frigorífico, porque isso causará problemas de congelamento e possíveis condensações que serão difíceis de remover.
• Certifique-se de que os alimentos estão limpos e de que removeu toda a água em excesso, antes de colocar os alimentos no frigorífico.

• Embrulhe ou cubra os alimentos antes de colocá-los no frigorífico. Isto ajudará a evitar a perda de humidade, a manter os alimentos frescos e a prevenir odores desagradáveis.

• Organize os alimentos antes de os guardar. Os alimentos que serão consumidos em breve devem ser guardados na parte da frente da prateleira para evitar a deterioração causada pelo facto de a porta permanecer aberta por prolongados períodos.

• Não encha demasiado o frigorífico. Deve haver espaço suficiente entre os alimentos para permitir a circulação do ar frio.
• A descongelação de alimentos congelados no compartimento do frigorífico ajudará a manter a temperatura baixa e a poupar energia.
• Nunca guarde carnes cruas em prateleiras por cima de carnes cozinhadas ou outros produtos. Isso ajudará a evitar que os sucos da carne crua contaminem outros alimentos.

Utilização do congelador

• Os compartimentos do congelador foram concebidos para guardar apenas alimentos congelados.
• Nunca coloque alimentos quentes ou mornos no congelador, deixe-os arrefecer completamente antes de colocá-los no congelador.
• Siga as instruções de conservação presentes na embalagem dos alimentos congelados. Se não for fornecida qualquer informação, os alimentos não devem permanecer guardados por um período superior a três meses após a data de compra.
• Guarde os alimentos em embalagens pequenas (de preferência com menos de 1 kg). Isso reduz o tempo de congelação e melhora a qualidade dos alimentos, uma vez descongelados.
• Envolva os alimentos antes de os colocar no congelador. Para evitar que os invólucros se colem uns aos outros, certifique-se de que estão secos.
• Identifique os alimentos antes de os congelar com informação sobre o tipo de alimento, a data de conservação e a validade.

• Uma vez descongelados, os alimentos não devem voltar a congelar-se. Descongele apenas a quantidade de alimentos necessária para evitar desperdícios.

• As bebidas engarrafadas ou enlatadas não devem ser guardadas no congelador, dado que podem explodir.

• A quantidade máxima de alimentos frescos que podem ser congelados num período de 24 horas é de 3,8 kg, para este modelo
• Não tente congelar mais do que a quantidade máxima.
• Para congelar mais rapidamente os alimentos frescos, ligue a função de congelação rápida algumas horas antes de os colocar no congelador.

Nota: Se o frigorífico não tiver um compartimento de congelação ( ^*** ), não é indicado para congelar alimentos.

Regulação da humidade das gavetas do frigorífico

As gavetas do frigorífico têm um regulador do nível de humidade. Os legumes e outros produtos semelhantes, bastante perecíveis (a rúcula, as folhas de espinafre, as ervas aromáticas como o manjericão, por exemplo, etc.) devem ser guardados nestas gavetas e o regulador deve ser colocado na posição de fechado (totalmente para a esquerda - alto). Ao manter o regulador fechado, o vapor de água fica retido na gaveta e, consequentemente, as verduras mantêm-se frescas e viçosas durante mais tempo.

Em contrapartida, embora a fruta altamente perecível também deva ser guardada nestas gavetas, o regular de humidade deve estar totalmente aberto (para a direita - baixo). Isso permitirá que os gases libertados por determinados alimentos, responsáveis por acelerarem o processo de apodrecimento, escapem da gaveta. Para o ajudar, as gavetas têm símbolos para recordar que o regulador tem de estar para cima no caso dos legumes e para baixo no caso da fruta.

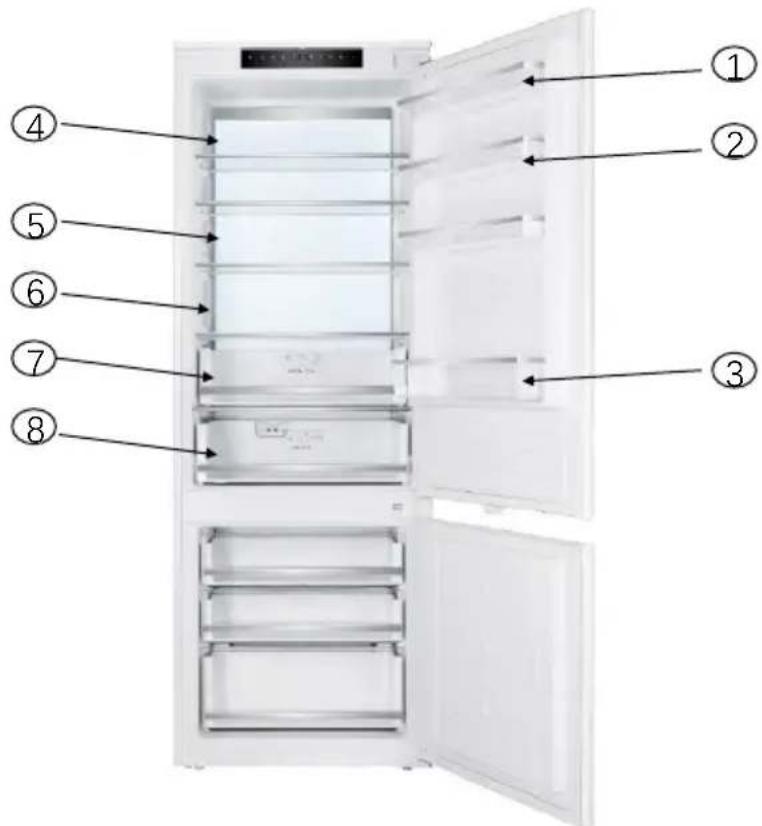

Armazenamento

O compartimento do frigorífico destina-se à conservação de alimentos durante um curto prazo. Embora possam manter-se temperaturas baixas, não se recomenda a conservação de alimentos durante períodos prolongados. Como o ar frio circula no interior do frigorífico, a temperatura pode variar entre as diferentes partes. Desta forma, os alimentos devem ser guardados em diferentes secções do frigorífico de acordo com o tipo de alimento. A secção 7 é a parte mais fria do frigorífico.

1. Manteiga, queijos, etc. 5. Refeições prontas a comer, etc.
2. Alimentos em frascos e garrafas 6. logurtes, conservas, etc.
3. Bebidas, p. ex.: leite 7. Carne e peixe fresco
4. Alimentos cozinhados 8. Fruta e legumes

As prateleiras do frigorífico podem ser reposicionadas de acordo com as necessidades de arrumação no interior do frigorífico. Para retirar uma prateleira, levante a parte de trás e puxe-a para fora. Para voltar a colocá-la, faça deslizar a prateleira sobre os suportes laterais e, depois, pouse a parte de trás.

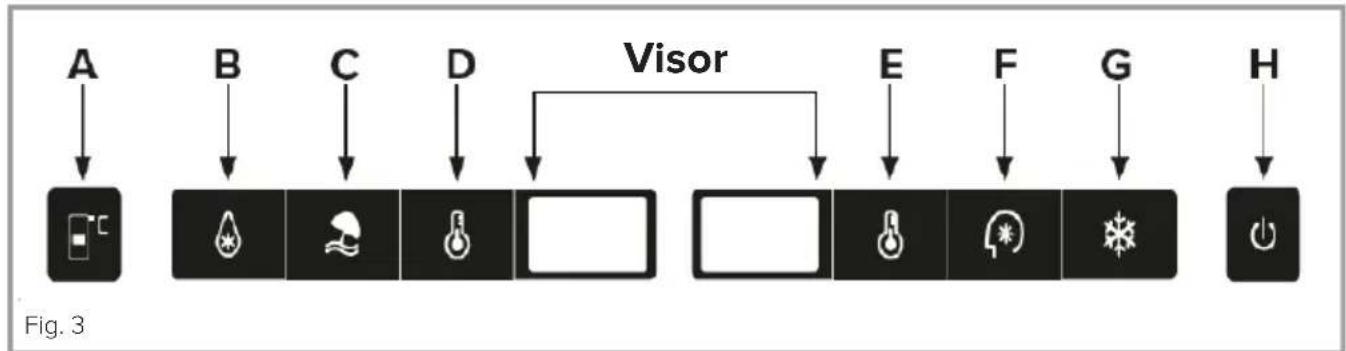

Painel de controlo

A. Sensor de regulação da temperatura na área de adaptação

Este botão é utilizado para ajustar a temperatura na área de adaptação. Prima este botão uma vez para alterar o visor, de modo a mostrar a temperatura atual área de adaptação e, em seguida, as vezes que forem necessárias até selecionar a temperatura pretendida. As definições variam entre os -2 °C e os 3 °C

B. Função arrefecimento rápido

Ao premir este botão, o frigorífico funciona a 2 °C, função que desliga automaticamente após 2 horas e meia; durante esse período, o botão fica iluminado

C. Função férias

Ao premir este botão ativa a função férias, o frigorífico funcionará a uma temperatura de 17 °C e o congelador a -18 °C

D. Regulação da temperatura do frigorífico

Este botão é utilizado para regular a temperatura do frigorífico. Prima este botão uma vez para ativar o ajuste e, em seguida, tantas vezes quantas necessárias até selecionar a temperatura pretendida

Visor

Mostra a temperatura atual no frigorífico (esquerda) e no congelador (direita)

E. Regulação da temperatura do congelador

Este botão é utilizado para regular a temperatura do congelador. Prima este botão uma vez para ativar o ajuste e, em seguida, tantas vezes quantas necessárias até selecionar a temperatura pretendida

F. Função inteligente

Este botão regula automaticamente a temperatura do frigorífico para 5 °C e a temperatura do congelador para -18 °C

G. Função de congelamento rápido

Ao premir este botão, o congelador começa automaticamente a funcionar a uma temperatura de -25 °C. Após 6 horas, a função para e a temperatura volta ao valor anterior

H. Botão de ligar/desligar

Manter este botão premido durante 3 segundos para ligar ou desligar o frigorífico combinado

Descongelar o congelador

O congelador dispõe de um sistema "no frost", concebido para evitar a acumulação de gelo. Em condições normais de utilização, não deve ser necessário descongelar regularmente o sistema de congelação.

Para facilitar as operações de manutenção ou limpeza, o frigorífico combinado dispõe de um modo de descongelação forçada que pode ser ativado mantendo premidos os sensores A e C da Fig. 3 durante cerca de 3 segundos. O sensor de regulação da temperatura do frigorífico (A) piscará para confirmar que a função de descongelação forçada está ativa. Esta função deverá desativar automaticamente quando a temperatura do congelador atingir os 10 °C ou os 12 °C.

Tenha em atenção: Se detetar com regularidade uma grande acumulação de gelo ou poças de água no compartimento do congelador, é provável que a porta não esteja a vedar corretamente. Isso pode dever-se a um defeito nas borrachas vedantes da porta ou a um painel decorativo mal instalado ou demasiado pesado. Para mais informações, consulte a secção sobre resolução de problemas relacionados com o gelo na página 14.

Descongelar o frigorífico

O frigorífico descongela automaticamente. A água criada escorrerá para fora do frigorífico através do canal na parte de trás do frigorífico. A água descongelada é recolhida no tabuleiro de evaporação que se situa na parte de trás do frigorífico e dissipa-se por evaporação.

Cuidados e limpeza

Antes de realizar qualquer tarefa de limpeza ou manutenção, desligue sempre o frigorífico combinado da alimentação elétrica.

Ambos os compartimentos, frigorífico e congelador, devem ser limpos com uma solução de bicarbonato de sódio e água morna. Não utilize produtos abrasivos nem detergentes. Após a lavagem, deve enxaguar e secar muito bem.

Limpe individualmente e à mão as prateleiras e as gavetas com uma solução suave de detergente líquido e água. Não as coloque na máquina de lavar loiça.

Quando não utilizar o eletrodoméstico durante um longo período de tempo, desligue a ficha da tomada e limpe-o. As portas devem ser deixadas ligeiramente entreabertas para evitar a formação de dolor e de odores desagradáveis.

Resolução de problemas

Se tiver algum problema com o seu eletrodoméstico, deve consultar a secção de resolução de problemas antes de contactar o Serviço de Apoio ao Cliente.

Se o eletrodoméstico não estiver a funcionar, verifique se:

• o eletrodoméstico tem corrente elétrica.
• os fusíveis da casa estão intactos e se o fusível da tomada não está queimado.
• o frigorífico não foi desligado (página 10).
• a tomada está a funcionar corretamente. Para o fazer, ligue outro aparelho elétrico e comprove se a tomada tem algum defeito ou se está avariada.

Se o eletrodoméstico estiver a funcionar, mas não muito bem, verifique se:

• o frigorífico não está sobrecarregado.
• o termóstato está regulado para uma temperatura adequada.
  • as portas fecham corretamente.
• o sistema de refrigeração na parte de trás do eletrodoméstico está limpo, sem pó e afastado da parede traseira.
• existe ventilação suficiente nas paredes laterais e traseiras.

Se o eletrodoméstico estiver a fazer ruídos, verifique se:

• o eletrodoméstico está nivelado e estável.
• as paredes laterais e traseira estão desobstruídas e se não há nada apoiado no eletrodoméstico.
• Nota: O gás de refrigeração do frigorífico pode fazer um ligeiro ruído de borbulhar ou gorgolejar, mesmo quando o compressor não está a funcionar.

Se o eletrodoméstico emitir um sinal sonoro, verifique se:

- as portas estão fechadas. um alarme soará, após 60 segundos da abertura de uma porta.

Se houver água na base do compartimento do frigorífico, verifique se:

- o orifício de escoamento situado na parte de trás do compartimento está desobstruído (página 11).

Se se tiver formado gelo na parede do fundo do frigorífico:

• é normal que se formem alguns cristais de gelo na parede do fundo do frigorífico. Isso não significa que o eletrodoméstico esteja avariado.
• certifique-se de que nenhum objeto no interior do frigorífico está em contacto com a parede do fundo.
• comprove se há uma certa resistência ao abrir a porta do eletrodoméstico. Se abrir ao mais pequeno toque, pode significar que a borracha vedante da porta precisa de ser substituída.
• Inspezione a borracha vedante da porta para ver se não existem dobras, detritos ou danos. Se detetar algum problema e não o conseguir resolver por si próprio, contacte o ... Serviço de Apoio ao Cliente para que possa substituir a borracha vedante.
• Isso pode dever-se ao facto de a(s) porta(s) decorativa(s) não estar(em) corretamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas decorativas.

Se houver uma formação excessiva de gelo no congelador:

• comprove se há uma certa resistência ao abrir a porta do eletrodoméstico. Se abrir ao mais pequeno toque, pode significar que a borracha vedante da porta precisa de ser substituída.
• Inspezione a borracha vedante da porta para ver se não existem dobras, detritos ou danos. Se detetar algum problema e não o conseguir resolver por si próprio, contacte o ... Serviço de Apoio ao Cliente para que possa substituir a borracha vedante.
• Isso pode dever-se ao facto de a(s) porta(s) decorativa(s) não estar(em) corretamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas decorativas.

Se uma ou mais luzes LED do eletrodoméstico não estiver a funcionar:

- Contacte o ... Serviço de Apoio ao Cliente para marcar uma visita do serviço de assistência.

Preparação da instalação

Este eletrodoméstico nunca deve ser instalado perto de fontes de calor, como por exemplo aparelhos de aquecimento ou fogões, nem em locais húmidos.

Solicite a ajuda de uma ou duas pessoas para instalar o eletrodoméstico. Este eletrodoméstico pode ter arestas vivas. Use o EPI adequado em função da tarefa e do local.

• Para garantir que o frigorífico está nivelado, é necessário utilizar os pés reguláveis em altura, que se situam na parte da frente do frigorífico.
• O sistema de refrigeração situado na parte de trás do frigorífico não deve estar em contacto com a parede traseira. Quanto mais espaço houver entre ambos, melhor.
• O frigorífico tem de ser instalado com uma ventilação adequada. Certifique-se de que existe espaço livre por cima do frigorífico para permitir a saída de ar e de que existe espaço entre a parte de trás do eletrodoméstico e a parede.

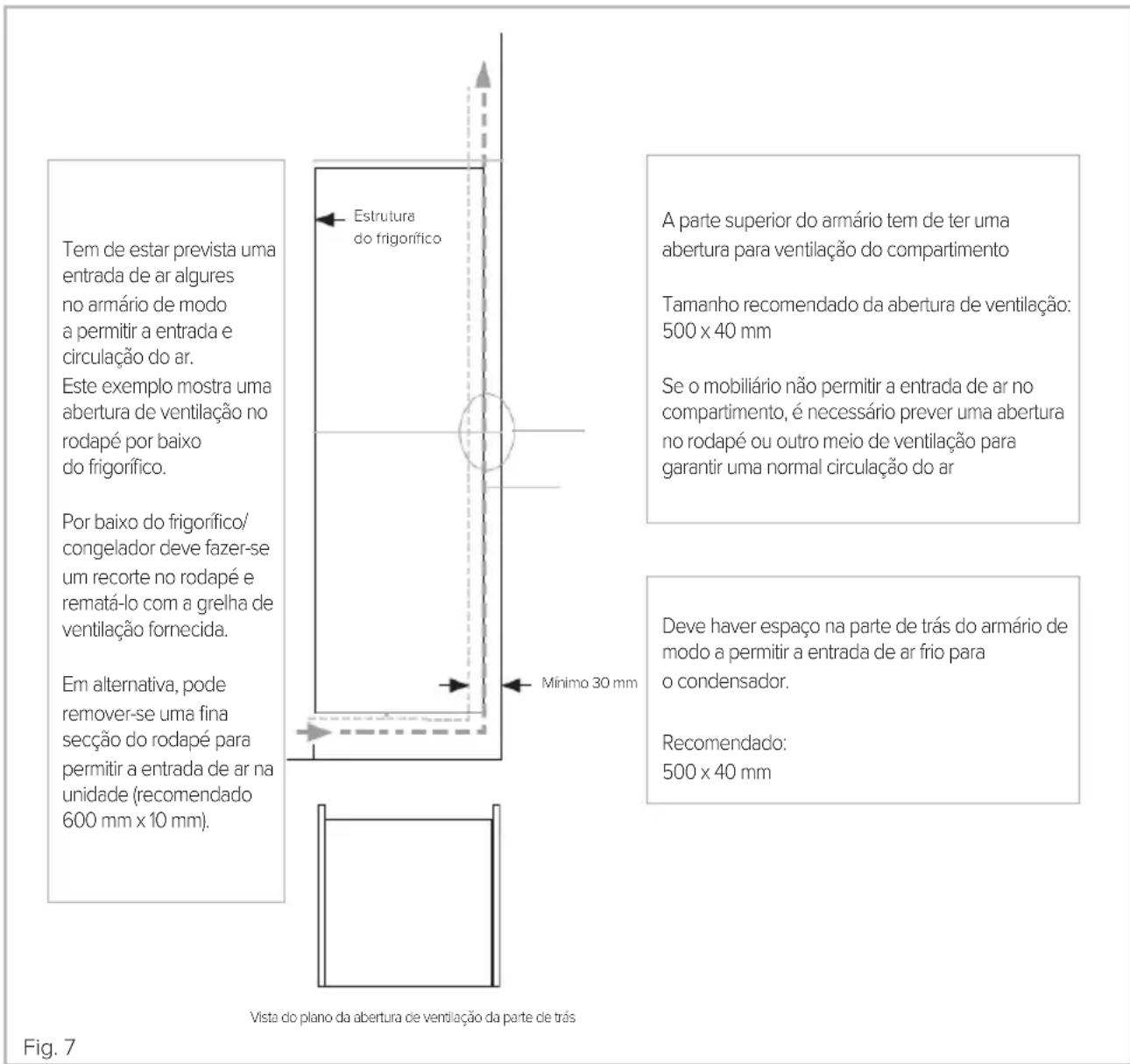

Ventilação

O principal aspeto a ter em conta quando se instala uma unidade de refrigeração numa cozinha com eletrodomésticos encastrados é a ventilação. O calor extraído do compartimento de refrigeração tem de dissipar para a atmosfera. Uma ventilação incorreta pode provocar uma falha prematura do compressor, um consumo excessivo de energia, uma falha total do sistema e pode invalidar a garantia do eletrodoméstico. Todos os produtos que se destinam a serem encastrados num armário alto, têm de cumprir os requisitos da página seguinte:

Tem de estar prevista uma entrada de ar algures no armário de modo a permitir a entrada e circulação do ar. Este exemplo mostra uma abertura de ventilação no rodapé por baixo do frigorífico. Por baixo do frigorífico/congelador deve fazer-se um recorte no rodapé e rematá-lo com a grelha de ventilação fornecida. Em alternativa, pode remover-se uma fina secção do rodapé para permitir a entrada de ar na unidade (recomendado 600 mm x 10 mm). Estrutura do frigorífico Mínimo 30 mm A parte superior do armário tem de ter uma abertura para ventilação do compartimento Tamanho recomendado da abertura de ventilação: 500 x 40 mm Se o mobiliário não permitir a entrada de ar no compartimento, é necessário prever uma abertura no rodapé ou outro meio de ventilação para garantir uma normal circulação do ar Deve haver espaço na parte de trás do armário de modo a permitir a entrada de ar frio para o condensador. Recomendado: 500 x 40 mm Vista do plano da abertura de ventilação da parte de trás Fig. 7

A abertura na parte de trás é claramente visível. Para um correto funcionamento do frigorífico é importante que a parte superior do compartimento de encastramento não esteja bloqueada. Na maioria dos frigoríficos, a abertura tem normalmente uma profundidade de 40-50 mm.

É necessário que haja um orifício de ventilação no rodapé do frigorífico; isso permite a entrada de ar para o compressor e para o permutador de calor. A grelha é fornecida em conjunto com o frigorífico para um acabamento perfeito da abertura de ventilação. Em alternativa, poderá garantir o fluxo de ar necessário através da remoção de uma fina secção do rodapé (600 mm x 10 mm, no mínimo).

Regra geral, quanto mais ar puder entrar e sair, melhor e mais eficiente será o funcionamento do produto.

Instalação no armário

Para garantir que o frigorífico está nivelado, é necessário utilizar os pés reguláveis em altura, que se situam na parte da frente do frigorífico. O sistema de ventilação na parte inferior do frigorífico não pode estar bloqueado

Empurre cuidadosamente o frigorífico para o interior do compartimento, certificando-se de que o frigorífico está no centro do compartimento. Siga os passos da página seguinte para colocar a porta decorativa, assegurando-se de que a consegue abrir e fechar corretamente e, em seguida, aperte os parafusos do lado da dobradiça, em cima e em baixo.

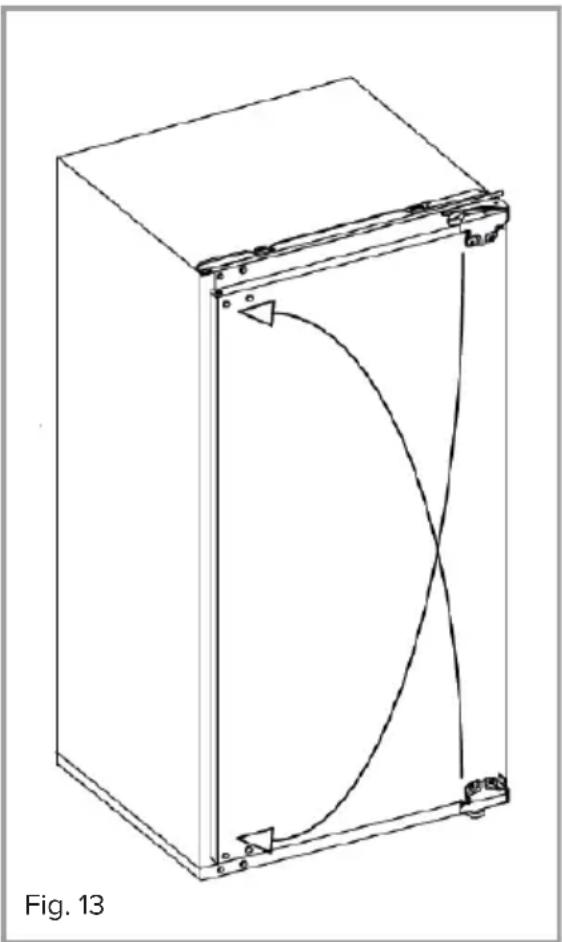

Inverter a porta do frigorífico

Recomendamos que solicite a ajuda de outra pessoa para segurar as portas durante a execução desta operação.

1. Retire cuidadosamente as tampas brancas de cobertura do lado para o qual pretende mudar as dobradiças
2. Com a porta fechada, retire as tampas das dobradiças e os parafusos da dobradiça superior que fixam a dobradiça à porta; segure a porta enquanto faz isso, depois retire os parafusos da dobradiça inferior
3. Segure a porta na parte inferior e abra as dobradiças, afastando-as da porta do frigorífico combinado. Erga a porta do frigorífico combinado com cuidado para não danificar as dobradiças ou a porta. Coloque a porta num local seguro onde não possa causar nem sofrer danos

4. Repita os passos 1 a 3 para a porta inferior, se necessário

5. Com a dobradiça superior aberta, retire os parafusos que fixam a dobradiça ao armário do frigorífico combinado; fazer o mesmo na dobradiça inferior.

6. Rode a dobradiça superior 180 graus e volte a fixar a dobradiça no canto diagonal oposto do armário do frigorífico, como indicado na fig. 13

7. Mude a dobradiça inferior anterior para o lado oposto na parte superior. Volte a colocar a porta superior e a "nova" dobradiça superior e fixe-a firmemente ao frigorífico. Repita este processo para a porta inferior, se necessário

8. Coloque as tampas centrais de cobertura e as tampas de cobertura das peças da dobradiça superior no lugar para concluir o processo.
