MANUAL DE UTILIZADOR NorFrost TUNDRA 82 BI NODOR

1 Informação importante
2 Instruções importantes de segurança e utilização
3 Instruções antes da primeira utilização
4 Utilização geral do frigorífico
5 Armazenamento e utilização
6 Controlos
7 Cuidados e limpeza
8 Descongelar o frigorífico
9 Resolução de problemas
10 Instalação e ventilação
11 Montagem das portas do painel de proteção
12 Inverter a porta do frigorífico
13 Substituir a lâmpada
14 Gama climática
15 Conselhos práticos

IMPORTANTE: Leia atentamente as instruções de utilização antes de utilizar o aparelho pela primeira vez e antes de o instalar. A não instalação do aparelho de acordo com o manual do utilizador pode invalidar a garantia. Quaisquer chamadas de serviço relacionadas com uma utilização indevida ou uma instalação incorreta podem implicar uma taxa de serviço.

Informação importante

O Fabricante não se responsabiliza por quaisquer lesões ou perdas causadas por uma utilização indevida ou instalação incorreta deste eletrodoméstico. O fabricante reserva-se o direito de anular a garantia fornecida com este produto em caso de instalação incorreta, utilização indevida do aparelho ou utilização num ambiente comercial.

Este eletrodoméstico não se destina a ser utilizado por pessoas (incluindo crianças) com capacidade físicas, sensoriais e mentais reduzidas ou sem a experiência ou conhecimento necessários, a menos que devidamente supervisionadas ou instruídas acerca da utilização do eletrodoméstico por alguém responsável pela sua segurança.

As tampas exteriores não devem, em circunstância alguma, ser retiradas para efeitos de assistência técnica ou manutenção, exceto por pessoal devidamente qualificado.

Informações sobre o eletrodoméstico:

Introduza, abaixo, os dados que constam na placa de características do eletrodoméstico para referência, para ajudar o Apoio ao Cliente em caso de avaria do seu eletrodoméstico e para registar o seu frigorífico combinado para efeitos de garantia.

Modelo do eletrodoméstico	NorFrost TUNDRA 82 BI
Número de série

Declaração UE de Conformidade

Este eletrodoméstico foi fabricado de acordo com as normas mais rigorosas e está em conformidade com toda a legislação aplicável, incluindo a de Segurança Elétrica (LVD) 2014/35/EU e a de Compatibilidade de Interferência Eletromagnética (CEM) 2014/30/EU. Todas as peças que estarão em contacto com os

alimentos estão em conformidade com a Diretiva 1935/2004/CE.

INFORMAÇÕES IMPORTANTES PARA A ELIMINAÇÃO CORRETA DO PRODUTO EM CONFORMIDADE COM A DIRETIVA 2012/19/UE.

No final da sua vida útil, o produto não deve ser eliminado como resíduo urbano. O sistema de refrigeração contém gases isolantes e refrigerantes, que requerem uma eliminação especializada dos resíduos. Os materiais de alto valor contidos neste eletrodoméstico podem ser reciclados. Este deve ser entregue num centro de recolha e tratamento diferenciado de resíduos local ou a uma empresa que preste esse serviço.

Antes de se desfazer de um eletrodoméstico antigo, remova as borrachas vedantes da porta, o trinco ou o fecho de segurança para evitar o risco de aprisionamento de crianças.

A eliminação separada de um eletrodoméstico evita possíveis consequências negativas para o ambiente e para a saúde. Permite também a recuperação dos materiais constituintes, poupando energia e recursos. Para lembrar sobre a necessidade de eliminar separadamente os eletrodomésticos, o produto está marcado com um caixote do lixo e uma cruz oblíqua por cima.

Instruções importantes de segurança e utilização

Nunca guarde objetos inflamáveis ou explosivos, nem substâncias ácidas ou alcalinas altamente corrosivas no frigorífico combinado.

Este produto é um eletrodoméstico fabricado de acordo com os normativos nacionais. Destina-se única e exclusivamente à conservação de alimentos, e não à conservação de sangue, medicamentos ou produtos biológicos.

Para evitar o risco de incêndio, mantenha o frigorífico combinado afastado de produtos inflamáveis como gasolina, por exemplo.

Para evitar o risco de interferências eletromagnéticas ou outros acidentes, não coloque um micro-ondas em cima do frigorífico nem utilize nenhum aparelho elétrico no interior do frigorífico combinado.

Não deixe que as crianças brinquem com ou perto do eletrodoméstico.

As superfícies internas do compartimento do frigorífico podem estar muito frias quando o aparelho está a funcionar. Evite tocar, se possível, nas superfícies, especialmente se as mãos estiverem molhadas.

Não salpique água para o eletrodoméstico. Mantenha-o afastado de locais com muita humidade que possam ter um efeito adverso ao nível do desempenho do isolamento elétrico.

Este eletrodoméstico foi concebido para ser utilizado a temperaturas ambiente entre os 18 °C e os 38 °C. A sua utilização fora deste intervalo pode provocar a avaria do frigorífico combinado.

Antes da primeira utilização

É necessário deixar o frigorífico combinado em repouso durante pelo menos vinte e quatro horas antes de o ligar à corrente elétrica.

Recomenda-se que limpe o interior do frigorífico combinado antes da primeira utilização, utilizando uma solução de bicarbonato de sódio e água morna, secando depois cuidadosamente o interior. Antes da primeira utilização, o frigorífico combinado pode ter um odor desagradável. Esse odor desaparece à medida que o eletrodoméstico arrefece.

Ao ligar o aparelho pela primeira vez, é aconselhável colocar o frigorífico na posição 3 e deixar o frigorífico repousar durante 24 horas antes de ajustar a temperatura para a posição preferida.

Tenha em atenção:

O aparelho funcionará continuamente até atingir a temperatura correta.

Se desligar o frigorífico combinado, deve aguardar cinco minutos antes de o voltar a ligar, para evitar danos desnecessários no compressor.

Nunca guarde objetos inflamáveis ou explosivos, nem substâncias ácidas ou alcalinas altamente corrosivas no frigorífico combinado. Este frigorífico refrigera os alimentos, mediante o arrefecimento do painel traseiro do compartimento interior. É normal que nessa superfície haja acumulação de cristais de gelo, que se dissipam e escoam através de um pequeno dreno ao fundo, evaporando naturalmente. A presença de gelo na parte de trás não é um sinal de avaria do frigorífico.

Este frigorífico combinado destina-se a ser utilizado como eletrodoméstico encastrado

Utilização geral do frigorífico

Frigorífico

• Nunca coloque líquidos sem tampa no frigorífico
• Nunca coloque alimentos quentes no frigorífico. Os alimentos quentes devem arrefecer à temperatura ambiente antes de se guardarem no frigorífico
• Nada deve ficar encostado à parede traseira do frigorífico, pois este é um aparelho de parede húmida que, durante uma utilização normal, formará gotículas de gelo na parede traseira (ver imagem na página 13) e fará com que os artigos congelem na parede traseira.
• Certifique-se de que os alimentos estão limpos e de que removeu toda a água em excesso, antes de colocar os alimentos no frigorífico
• Embrulhe ou cubra os alimentos antes de colocá-los no frigorífico. Isto ajudará a evitar a perda de humidade, a manter os alimentos frescos e a prevenir odores desagradáveis
• Organize os alimentos antes de os guardar. Os alimentos que serão consumidos em breve devem ser guardados na parte da frente da prateleira para evitar a deterioração causada pelo facto de a porta permanecer aberta por prolongados períodos
• Não encha demasiado o frigorífico. Deve haver espaço suficiente entre os alimentos para permitir a circulação do ar frio
• A descongelação de alimentos congelados no compartimento do frigorífico ajudará a manter a temperatura baixa e a poupar energia

Nota: Se o frigorífico não tiver um compartimento de congelação ( ^* **), não é indicado para congelar alimentos.

Armazenamento e utilização

O frigorífico destina-se à conservação de alimentos durante um curto prazo. Embora a temperatura possa ser mantida entre 0 e 10 °C, não se recomenda a conservação de alimentos durante períodos prolongados.

Como o ar frio circula no interior do frigorífico, a temperatura pode variar entre as diferentes partes. Desta forma, os alimentos devem ser guardados em diferentes secções do frigorífico de acordo com o tipo de alimento.

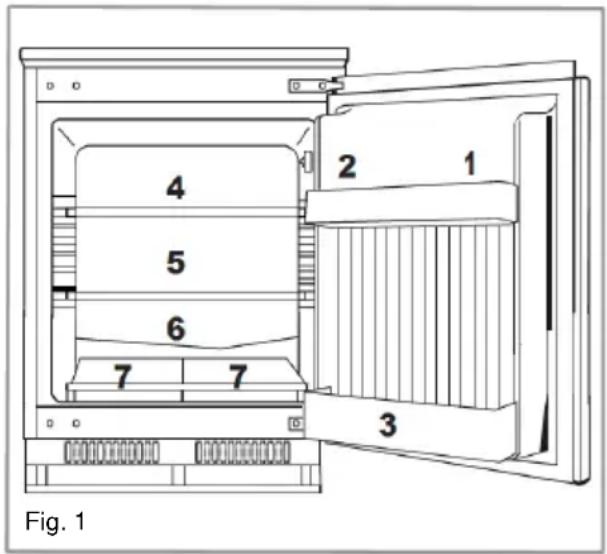

1. Manteiga e ovos
2. Alimentos em frascos e garrafas
3. Bebidas, p. ex.: leite
4. Alimentos cozinhados
5. logurtes e queijo
6. Carne e peixe fresco
7. Fruta e legumes

4 5 6 7 7 2 1 3 Fig. 1

As prateleiras do frigorífico podem ser reposicionadas de acordo com as necessidades de arrumação no interior do frigorífico. Para retirar uma prateleira, levante a parte frontal e puxe-a para fora. Para voltar a colocá-la, faça deslizar a prateleira sobre os suportes laterais e pouse a parte frontal.

Ao armazenar vegetais de raiz com folhas, como as cenouras ou os nabos, as folhas devem ser retiradas. Isto impede as folhas de absorverem os nutrientes do interior dos legumes.

Controlos

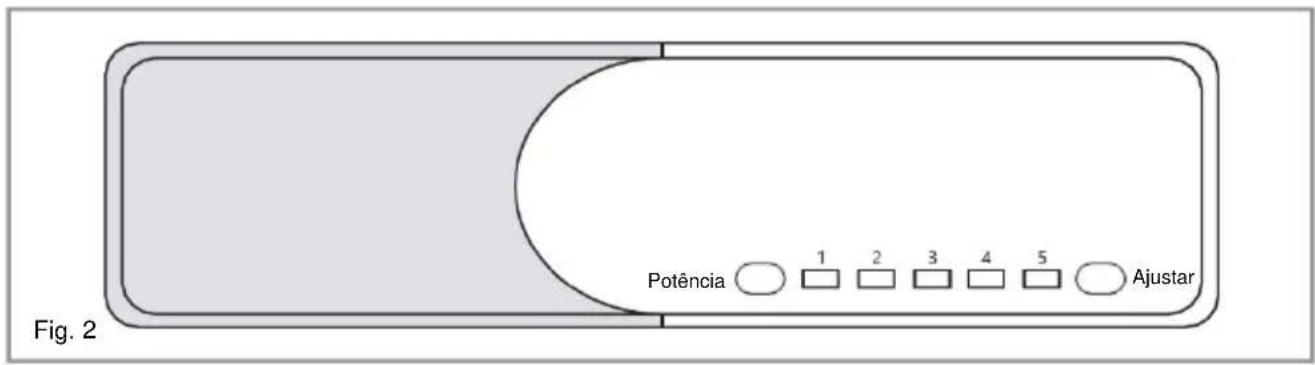

Fig. 2 Potência ○ 1 2 3 4 5 ○ Ajustar

Controlo da temperatura

Os controlos de temperatura deste frigorífico são simples e fáceis de utilizar. Para alterar a temperatura, basta premir o botão de ajuste no lado direito da unidade para percorrer as definições 1 a 5. A regulação mais quente é 1 e a mais fria é 5.

Depois de alterar a regulação da temperatura, o tempo necessário para atingir a nova temperatura dependerá da dimensão da alteração relativamente à regulação anterior.

Ligar e desligar

Quando o frigorífico está ligado a uma fonte de alimentação, as luzes por baixo dos números de regulação acendem-se, indicando a regulação que está a ser utilizada.

Para ligar e desligar o aparelho, basta premir sem soltar o botão de alimentação no lado esquerdo da unidade durante cerca de 5 segundos

Cuidados e limpeza

Antes de realizar qualquer tarefa de limpeza ou manutenção, desligue sempre o frigorífico combinado da alimentação elétrica.

Ambos os compartimentos, frigorífico e gaveta, devem ser limpos com uma solução de bicarbonato de sódio e água morna. Não utilize produtos abrasivos nem detergentes. Após a lavagem, deve enxaguar e secar muito bem.

Limpe individualmente e à mão as prateleiras e as gavetas com uma solução suave de detergente líquido e água. Não as coloque na máquina de lavar loiça.

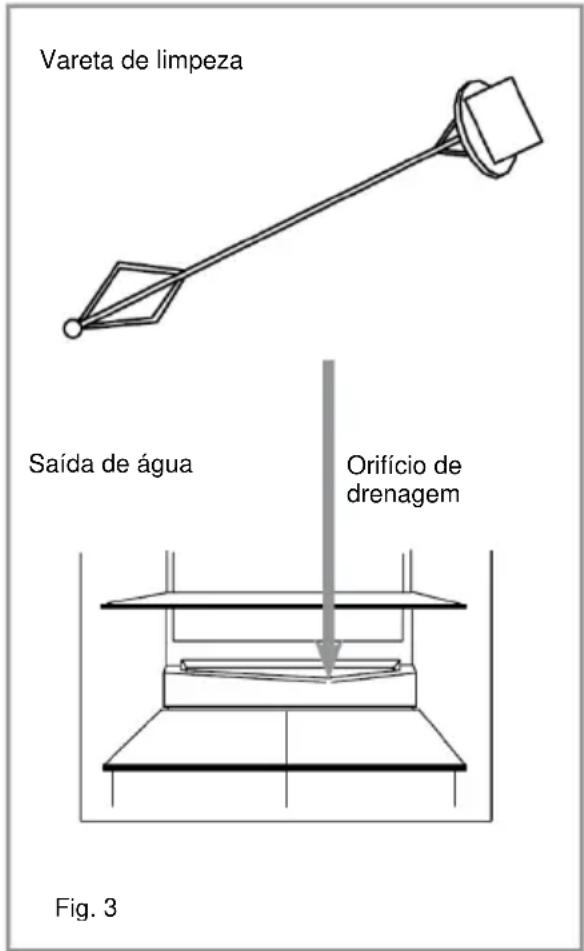

Vareta de limpeza Saída de água Orifício de drenagem Fig. 3

O orifício de escoamento da água na parte de trás do compartimento do frigorífico e o tabuleiro de evaporação devem ser limpos periodicamente para evitar que a água descongelada se acumule no interior do compartimento do frigorífico.

A vareta de limpeza pode ser utilizada para limpar o orifício de drenagem. O canal de drenagem, visível na parte traseira do aparelho, deve estar sempre livre de detritos. Se notar que o orifício/canal de escoamento está gelado, utilize água quente (não a ferver) para remover o bloqueio de gelo.

Quando não utilizar o eletrodoméstico durante um longo período de tempo, desligue a ficha da tomada e limpe-o. As portas devem ser deixadas ligeiramente entreabertas para evitar a formação de dolor e de odores desagradáveis.

Descongelar o frigorífico

O frigorífico descongela automaticamente. A água criada escorrerá para fora do frigorífico através do canal na parte de trás do frigorífico.

É importante manter o canal sempre desimpedido, utilizando a ferramenta de limpeza fornecida.

A água descongelada é recolhida no tabuleiro de evaporação que se situa na parte de trás do frigorífico e dissipa-se por evaporação.

Se notar uma forte acumulação de gelo, consulte a secção de resolução de problemas sobre gelo na página 11.

Resolução de problemas

Se tiver algum problema com o seu eletrodoméstico, deve consultar o guia de resolução de problemas antes de contactar o Serviço de Apoio ao Cliente para evitar chamadas de serviço desnecessárias e custos potenciais. Os dados de contacto encontram-se na contracapa do presente manual

Se o eletrodoméstico não estiver a funcionar, verifique o seguinte:

• O eletrodoméstico tem corrente elétrica
• Os fusíveis da casa estão intactos e se o fusível da tomada não está queimado
• O interrutor de ligar/desligar não está na posição de desligado
• A tomada está a funcionar corretamente. Para o fazer, ligue outro aparelho elétrico e comprove se a tomada tem algum defeito ou se está avariada

Se o eletrodoméstico estiver a funcionar, mas não muito bem, verifique o seguinte:

• O frigorífico não está sobrecarregado
• O termóstato está regulado para uma temperatura adequada
• As portas fecham corretamente
• O sistema de refrigeração na parte de trás do eletrodoméstico está limpo, sem pó e afastado da parede traseira
• Existe ventilação suficiente nas paredes laterais, traseiras e por baixo
• As aberturas de ventilação inferiores não estão bloqueadas nem sujas

Se o eletrodoméstico estiver a fazer ruídos, verifique o seguinte:

• O eletrodoméstico está nivelado e estável
• As paredes laterais e traseira estão desobstruídas e se não há nada apoiado no eletrodoméstico
• Nota: O gás de refrigeração do frigorífico pode fazer um ligeiro ruído de borbulhar ou gorgolejar, mesmo quando o compressor não está a funcionar

Se houver água na parte inferior do compartimento do frigorífico:

- Verifique se o orifício de drenagem no canal na parte de trás do frigorífico está desobstruído. Se estiver bloqueado, consulte Cuidados e Limpeza (página 10)

- Certifique-se de que nenhum alimento ou artigo está a tocar na parede traseira do frigorífico, pois isso pode fazer com que os artigos congelem na parede traseira e, durante a função de descongelação automática, a água pode escorrer para as prateleiras e para a parte inferior do frigorífico.

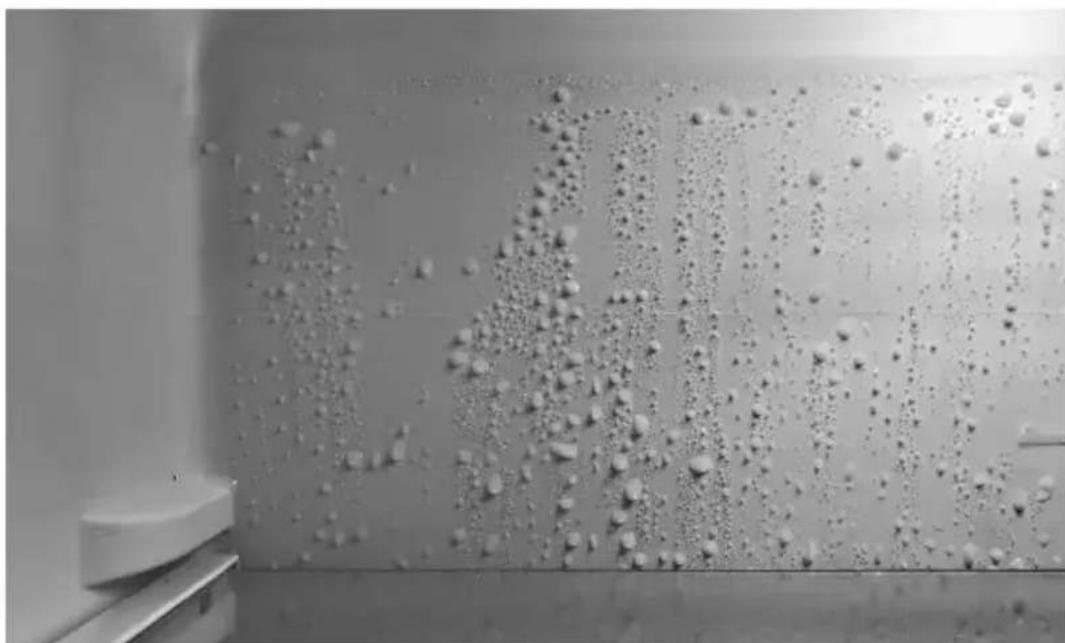

Se se tiver formado gelo na parede do fundo do frigorífico:

- É normal que se formem algumas gotas de gelo na parede traseira do frigorífico (ver imagem abaixo), uma vez que se trata de um frigorífico de parede húmida. Isso não significa que o eletrodoméstico esteja avariado

- comprove se há uma certa resistência ao abrir a porta do eletrodoméstico. Se abrir ao mais pequeno toque, pode significar que a borracha vedante da porta precisa de ser substituída ou que o aparelho não está corretamente instalado

- Inspezione a borracha vedante da porta para ver se não existem dobras, detritos ou danos. Se notar alguma coisa e não conseguir resolver o problema sozinho, contacte o Serviço de Apoio ao Cliente para que o vedante possa ser substituído

Instalação e ventilação

Este eletrodoméstico nunca deve ser instalado perto de fontes de calor, como por exemplo aparelhos de aquecimento ou fogões, nem em locais húmidos.

- Para garantir que o frigorífico está nivelado, é necessário utilizar os pés reguláveis em altura, que se situam na parte da frente e de trás do frigorífico

- O sistema de ventilação na parte inferior do frigorífico não pode estar bloqueado

- A Fig. 4 mostra os requisitos de instalação do seu aparelho. Todas as medidas estão em milímetros. A instalação incorreta do aparelho pode levar a um aumento dos custos de funcionamento, a uma avaria prematura e invalidar a garantia fornecida com o aparelho

820-870 mm 550 mm 75-125 mm 60 mm 162 mm 596 mm 600 mm 600 mm max 822-872 mm

Montagem das portas do painel de proteção

1. Empurre o frigorífico para o interior do móvel de madeira; deverá ser mais fácil se colocar primeiro pelo lado esquerdo do móvel.

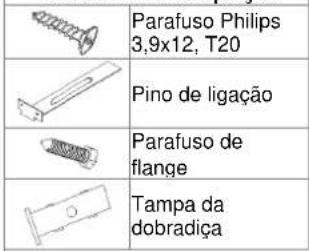

Ferramentas e peças

Parafuso Philips 3,9x12, T20 Pino de ligação Parafuso de flange Tampa da dobradíça

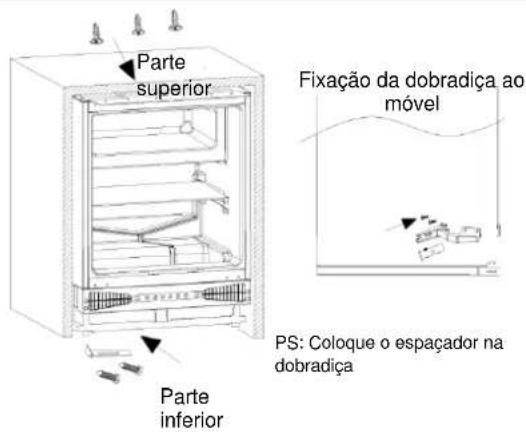

1. Ajuste a posição do frigorífico, aparafuse a parte superior e inferior do produto ao móvel

Parte superior Fixação da dobradiça ao móvel PS: Coloque o espaçador na dobradiça Parte inferior

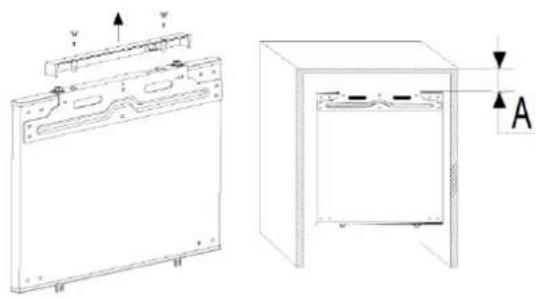

1. Meça a dimensão de A

Antes de medir, retire a tampa do revestimento

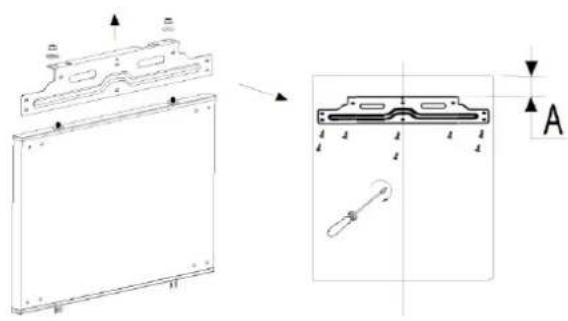

1. Retire a chapa metálica de união e instale-a na porta de madeira

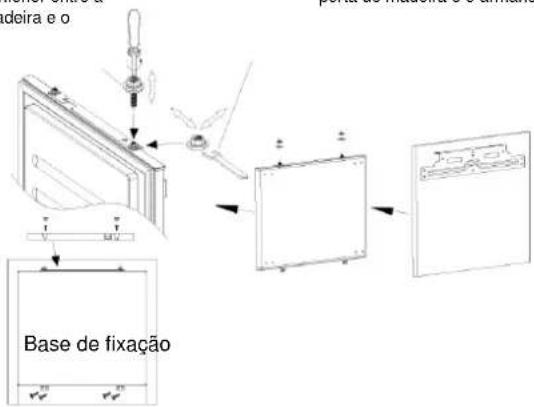

1. Siga os passos abaixo para unir a porta de madeira e a porta do frigorífico

Utilize uma chave de fendas T20 para apertar o parafuso e ajustar a folga superior e inferior entre a porta de madeira e o armário

Utilize a chave n.º 13 para ajustar a porca, ajustar a folga esquerda e direita e frente e verso entre a porta de madeira e o armário

deira e o Base de fixação

Inverter a porta do frigorífico

Recomendamos que solicite a ajuda de outra pessoa para segurar as portas durante a execução desta operação.

1. Abra a porta
2. Retire cuidadosamente as tampas brancas de cobertura do lado para o qual pretende mudar as dobradiças
3. Desaperte os parafusos que prendem as dobradiças ao armário do frigorífico e retire a porta
4. Retire os parafusos que fixam a dobradiça à porta
5. Coloque a porta num local seguro onde não possa causar nem sofrer danos

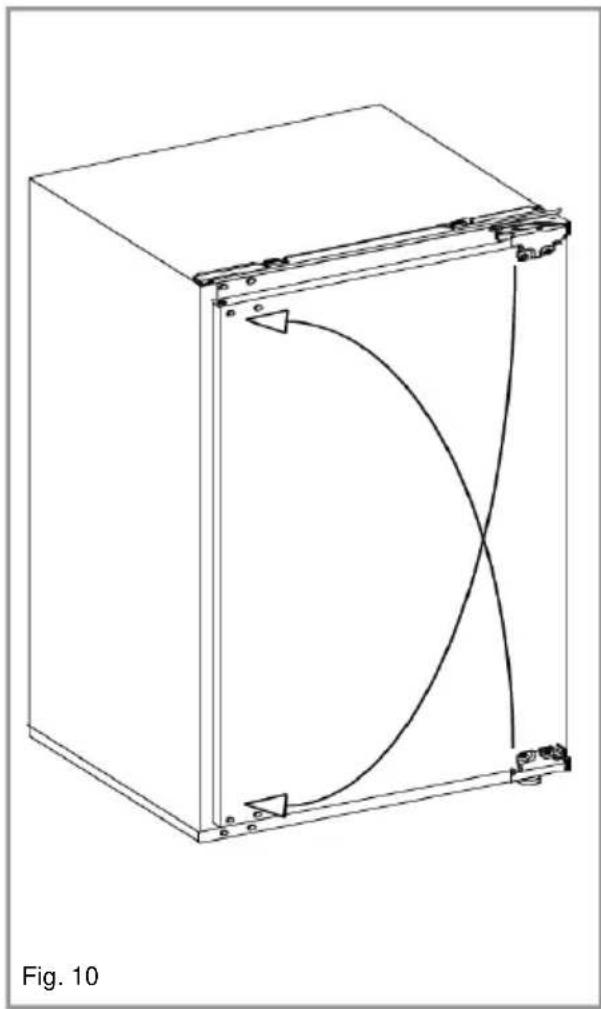

6. Desloque as dobradiças para os cantos opostos, como indicado na Fig. 10
7. Volte a colocar a porta nas dobradiças.

Não vire a porta ao contrário

1. Insira as tampas de cobertura (3) do lado oposto nos orifícios expostos

2. Verifique se a vedação da porta está correta, de acordo com a página 17

Substituir a lâmpada

Em caso de falha da iluminação LED, esta só deve ser substituída por um agente de assistência autorizado. Em caso de falha de luz no seu frigorífico, contacte o Serviço de Apoio ao Cliente para marcar uma visita de assistência.

Gama climática

As informações sobre a gama climática do aparelho constam da placa de características. Indica qual a temperatura ambiente (ou seja, a temperatura ambiente em que o aparelho está a funcionar) ideal para o funcionamento do aparelho.

Classe climática		Temperatura ambienteadmissível
SN	Temperado prolongado	Este aparelho de refrigeração destina-se aser utilizado a uma temperatura ambientecompreendida entre 10 °C e 32 °C
N	Temperado	Este aparelho de refrigeração destina-se aser utilizado a uma temperatura ambientecompreendida entre 16 °C e 32 °C
ST	Subtropical	Este aparelho de refrigeração destina-se aser utilizado a uma temperatura ambientecompreendida entre 18 °C e 38 °C
T	Tropical	Este aparelho de refrigeração destina-se aser utilizado a uma temperatura ambientecompreendida entre 18 °C e 43 °C

Conselhos práticos

Devido à circulação natural do ar no aparelho, existem diferentes zonas de temperatura no compartimento do frigorífico. A zona mais fria está diretamente acima das gavetas dos legumes. Utilize esta área para todos os alimentos delicados e altamente perecíveis, tais como:

• Peixe, carne, aves de capoeira
• Produtos de salsicharia, refeições prontas
• Pratos ou produtos de pastelaria que contenham ovos ou natas
• Massa fresca, misturas para bolos
• Legumes pré-embalados e outros alimentos frescos com um rótulo a indicar que devem ser armazenados a uma temperatura de aproximadamente 4 °C

A zona mais quente é a secção superior da porta. Utilize esta área para armazenar manteiga e queijo.

Para conseguir uma conservação dos alimentos o mais eficaz possível durante o maior período de tempo possível, e para evitar o desperdício de alimentos, posicione os produtos como indicado na Fig. 1 (página 8). Além disso, esta figura ilustra a disposição das gavetas, dos cestos e das prateleiras, o que permite uma utilização mais eficiente da energia.

A temperatura e as condições de armazenamento ideais prolongam o prazo de validade dos produtos e otimizam o consumo de eletricidade. A gama de temperaturas ideais de conservação deve estar indicada na embalagem dos alimentos.

Inhalt

Ficha de informação do produto PT REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2016
Nome ou marca registada do Nodor fornecedor:
Endereço do Grupo CNA, Carrer del Ter, 2 08570 Torelló fornecedor: (ESPANHA)
Identificador de NorFrost TUNDRA 82 BI modelo:
Tipo de aparelho de refrigeração:
Aparelho pouco ruidoso:		-	Tipo de conceção:	Incorporado		√
				De pé livre
Aparelho de arrumação de vinhos:		-	Outro aparelho de refrigeração:			√
Parâmetros gerais do produto:
Parâmetro		Valor	Parâmetro			Valor
Dimensões totais (milímetros)	Altura	820	Volume total (dm3 ou l)			135
	Largura	596
	Profundidade	550
IEE		98.9	Classe de eficiência energética			E
Emissões de ruído acústico aéreo (dB(A) re 1 pW)		40	Classe de emissão de ruído acústico aéreo			C
Consumo anual de energia (kWh/a)		92.35	Classe climática:	Temperado prolongado
				Temperado
				Subtropical		√
				Tropical
Temperatura ambiente mínima (°C), para a qual o aparelho de refrigeração é adequado		16	Temperatura ambiente máxima (°C), para a qual o aparelho de refrigeração é adequado			38
Ambiente de inverno		Não
Parâmetros do compartimento:
Tipo de compartimento		Parâmetros e valores do compartimento
		Volume do compartimento (dm3 ou l)	Regulação da temperatura recomendada para uma armazenagem optimizada do alimentos (°C) Estas regulações não devem contrariar as condições de armazenagem estabelecidas no quadro 3 do anexo IV		Capacidade e congelação (kg/24h)	Tipo de descongelação (descongelação automática=A, descongelação manual=M)
Despensa	Não	-	-		-	-
Armazenamento de vinhos	Não	-	-		-	-
Adega	Não	-	-		-	-
Alimentos frescos	Sim	135	3-4		N/A	A
Frio	Não	-	-		-	-
0-estrela ou fabrico de gelo	Não	-	-		-	-
1 estrela	Não	-	-		-	-
2 estrelas	Não	-	-		-	-
3 estrelas	Não	-	-		-	-
4 estrelas	Não	-	-		-	-
Secção de 2 estrelas	Não	-	-		-	-
Compartimento de temperatura variável	Não	-	-		-	-
Para compartimentos de 4 estrelas

Congelação rápida Não
Parâmetros da fonte de luz:
Tipo de fonte de luz	LED Module
Classe de eficiência energética G
Duração mínima da garantia oferecida pelo fabricante (meses):		36
Informações adicionais:
Ligação Web ao sítio Web do fabricante, onde se encontram as informações previstas no ponto 4, alínea a), do anexo do Regulamento (UE) 2019/2019 da Comissão:

Este produto contém uma fonte de luz LED da classe de eficiência energética
