MANUAL DE UTILIZADOR NorFrost TUNDRA TNF 177 BI SL NODOR

Poupança de energia....4

Antes da primeira utilização ....4

Utilização do frigorífico 5

Utilização do congelador....6

Gaveta da zona de refrigeração 6

Armazenamento 7

Painel de controlo: NorFrost TUNDRA TNF 177 BI SL /B......8

Painel de controlo: NorFrost ICE TNF 177 BI SL/B ....10

Instruções de substituição da luz LED 12

Resolução de problemas....14

Preparação da instalação....15

Ventilação 16

Instruções de instalação ....17

Inverter a porta do frigorífico 23

Obrigado por adquirir este produto.

Antes de utilizar o seu frigorífico, leia atentamente este manual de instruções para maximizar o seu desempenho. Guarde toda a documentação para utilização posterior ou para outros proprietários. Este produto destina-se exclusivamente a utilização doméstico ou a aplicações semelhantes, tais como:

Áreas de copa para funcionários em lojas, escritórios e outros ambientes de trabalho

Em quintas, por clientes de hotéis, motéis e outros ambientes de tipo residencial Em pensões (B&B)

Para serviços de restauração e aplicações semelhantes, não para venda a retalho.

Este eletrodoméstico só deve ser utilizado para a conservação de alimentos; qualquer outra utilização é considerada perigosa e o fabricante não se responsabiliza por eventuais omissões. Além disso, recomenda-se que tome nota das condições de garantia.

INFORMAÇÕES DE SEGURANÇA

Aviso: perigo de incêndio/materiais inflamáveis

Este eletrodoméstico não se destina à utilização por pessoas (incluindo crianças) com capacidade físicas, sensoriais e mentais reduzidas ou sem a experiência ou conhecimento, a menos que devidamente supervisionadas ou instruídas acerca da utilização do eletrodoméstico por alguém responsável pela sua segurança.

As crianças devem ser supervisionadas para garantir que não brincam com o eletrodoméstico.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço de assistência autorizado ou por um técnico devidamente qualificado a fim de evitar situações de perigo.

AVISO: Risco de entalamento para as crianças. Antes de deitar fora o seu antigo frigorífico ou congelador:

• Retire as portas.
• * Disponha as prateleiras de modo a que as crianças não consigam subir

AVISO: Mantenha desobstruídas as aberturas de ventilação, as do espaço de encastramento do eletrodoméstico ou as incorporadas na estrutura.

AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, para além dos recomendados pelo fabricante.

AVISO: Não danifique o circuito de refrigeração.

AVISO: Não utilize eletrodomésticos elétricos no interior dos compartimentos de conservação de alimentos do eletrodoméstico, exceto se forem do tipo recomendado pelo fabricante.

AVISO: Ao posicionar o eletrodoméstico, certifique-se de que o cabo de alimentação não está preso ou danificado.

AVISO: Não coloque blocos de tomadas múltiplas ou geradores portáteis na parte de trás do eletrodoméstico.

Não armazene substâncias explosivas neste equipamento, tais como aerossóis com um propulsor inflamável.

Este eletrodoméstico destina-se a ser utilizado em aplicações domésticas e similares, tais como

• áreas de copa para funcionários em lojas, escritórios e outros ambientes de trabalho;
  – casas agrícolas e por clientes em hotéis, motéis e outros ambientes residenciais;
  – ambientes do tipo pousada;
• catering e aplicações similares não retalhistas.

Proceda de acordo com os regulamentos locais relativos à eliminação do eletrodoméstico para o refrigerante inflamável e gás insuflado.

Se a lâmpada LED estiver danificada, deve ser substituída pelo fabricante, pelo seu agente de serviço de assistência autorizado ou por um técnico devidamente qualificado a fim de evitar situações de perigo

AVISO: Para evitar perigos devido à instabilidade do eletrodoméstico, este deve ser fixado de acordo com as instruções

DESMANTELAMENTO DE ELECTRODOMÉSTICOS ANTIGOS

Este eletrodoméstico está marcado de acordo com a diretiva europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE).

Os REEE contêm substâncias poluentes (que podem causar consequências negativas para o ambiente) e componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, a fim de remover e eliminar corretamente todos os poluentes e recuperar e reciclar todos os materiais.

Os indivíduos podem desempenhar um papel importante para garantir que os REEE não se tornam um problema ambiental; é essencial seguir algumas regras básicas:

• Os REEE não devem ser tratados como resíduos domésticos;
• Os REEE devem ser entregues nos pontos de recolha relevantes geridos pelo município ou por empresas registadas. Em muitos países, no caso de REEE de grandes dimensões, poderá haver recolha ao domicílio.

Em muitos países, quando se compra um novo eletrodoméstico, o antigo pode ser devolvido ao retalhista que o deve recolher gratuitamente numa base individual, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.

Conformidade

Ao colocar a marca neste produto, estamos a confirmar a conformidade com todos os requisitos europeus relevantes em matéria de segurança, saúde e ambiente que são aplicáveis na legislação a este produto.

Poupança de energia

Para uma melhor poupança de energia, sugerimos:

• Instalar o eletrodoméstico longe de fontes de calor, não exposto à luz solar direta e num local bem ventilado.
• Evitar colocar alimentos quentes no frigorífico para não aumentar a temperatura interna e, consequentemente, provocar o funcionamento contínuo do compressor.
• Não encher demasiado com alimentos para garantir uma circulação de ar adequada.
• Descongelar o eletrodoméstico em caso de gelo para facilitar a transferência do frio.
• Em caso de falha de energia elétrica, é aconselhável manter a porta do frigorífico fechada.
• Abrir ou manter as portas do eletrodoméstico abertas o menos possível
• Evitar regular a definição para temperaturas demasiado frias.
• Remover o pó presente na parte traseira do eletrodoméstico

Antes da primeira utilização

É necessário deixar o frigorífico em repouso durante pelo menos quatro horas antes de o ligar à corrente elétrica.

Recomenda-se que limpe o interior do frigorífico combinado antes da primeira utilização, utilizando uma solução de bicarbonato de sódio e água morna, secando depois cuidadosamente o interior. Antes da primeira utilização, o frigorífico pode ter um odor desagradável. Esse odor desaparece à medida que o eletrodoméstico arrefece.

Tenha em atenção:

O eletrodoméstico irá começar a funcionar a 5 °C para o frigorífico e a -18 °C para o congelador e trabalhará continuamente até atingir a temperatura correta. Se desligar o frigorífico combinado, deve aguardar cinco minutos antes de o voltar a ligar, para evitar danos desnecessários no compressor. Nunca guarde objetos inflamáveis ou explosivos, nem substâncias ácidas ou alcalinas altamente corrosivas no frigorífico combinado. Este frigorífico refrigera os alimentos, mediante o arrefecimento do painel traseiro do compartimento interior. É normal que nessa superfície haja acumulação de cristais de gelo, que se dissipam e escoam através de um pequeno dreno ao fundo, evaporando naturalmente. A presença de gelo na parte de trás não é um sinal de avaria do frigorífico.

Utilização do frigorífico

• Nunca coloque líquidos sem tampa no frigorífico.
• Nunca coloque alimentos quentes no frigorífico. Os alimentos quentes devem arrefecer à temperatura ambiente antes de serem guardados no frigorífico.
• Não deve haver nada encostado à parede traseira do frigorífico, porque isso causará problemas de congelamento e possíveis condensações que serão difíceis de remover.
• Certifique-se de que os alimentos estão limpos e de que removeu toda a água em excesso, antes de colocar os alimentos no frigorífico.
• Embrulhe ou cubra os alimentos antes de colocá-los no frigorífico. Isto ajudará a evitar a perda de humidade, a manter os alimentos frescos e a prevenir odores desagradáveis.
• Organize os alimentos antes de os guardar. Os alimentos que serão consumidos em breve devem ser guardados na parte da frente da prateleira para evitar a deterioração causada pelo facto de a porta permanecer aberta por prolongados períodos.
• Não encha demasiado o frigorífico. Deve haver espaço suficiente entre os alimentos para permitir a circulação do ar frio.
• A descongelação de alimentos congelados no compartimento do frigorífico ajudará a manter a temperatura baixa e a poupar energia.
• Nunca guarde carnes cruas em prateleiras por cima de carnes cozinhadas ou outros produtos. Isso ajudará a evitar que os sucos da carne crua contaminem outros alimentos.

Utilização do congelador

• Os compartimentos do congelador foram concebidos para guardar apenas alimentos congelados.
• Nunca coloque alimentos quentes ou mornos no congelador, deixe-os arrefecer completamente antes de colocá-los no congelador.
• Siga as instruções de conservação presentes na embalagem dos alimentos congelados. Se não for fornecida qualquer informação, os alimentos não devem permanecer guardados por um período superior a três meses após a data de compra.
• Guarde os alimentos em embalagens pequenas (de preferência com menos de 1 kg). Isso reduz o tempo de congelação e melhora a qualidade dos alimentos, uma vez descongelados.
• Envolva os alimentos antes de os colocar no congelador. Para evitar que os invólucros se colem uns aos outros, certifique-se de que estão secos.
• Identifique os alimentos antes de os congelar com informação sobre o tipo de alimento, a data de conservação e a validade.
• Uma vez descongelados, os alimentos não devem voltar a congelar-se. Descongele apenas a quantidade de alimentos necessária para evitar desperdícios.
• As bebidas engarrafadas ou enlatadas não devem ser guardadas no congelador, dado que podem explodir.
• A quantidade máxima de alimentos frescos que podem ser congelados num período de 24 horas é de 2,6 kg.
• Não tente congelar mais do que a quantidade máxima.

Gaveta da zona de refrigeração

- A temperatura no interior da gaveta My Zone pode ser regulada de 0 °C a -5 °C. Esta é a gaveta ideal para armazenar carne e peixe.

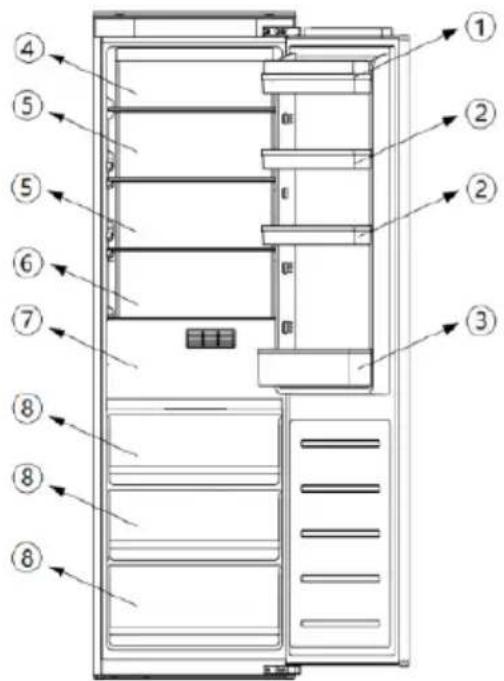

Armazenamento

O compartimento do frigorífico destina-se à conservação de alimentos durante um curto prazo. Embora possam manter-se temperaturas baixas, não se recomenda a conservação de alimentos durante períodos prolongados.

Como o ar frio circula no interior do frigorífico, a temperatura pode variar entre as diferentes partes. Desta forma, os alimentos devem ser guardados em diferentes secções do frigorífico de acordo com o tipo de alimento.

1. Manteiga, queijos, etc.
2. Alimentos em frascos e garrafas
3. Bebidas, p. ex.: leite
4. Alimentos cozinhados
5. logurtes, conservas, etc.
6. Garrafas de 75 cl ou refeições prontas, etc.
7. Fruta e legumes
8. Carne e peixe frescos/fruta e legumes

As prateleiras do frigorífico podem ser reposicionadas de acordo com as necessidades de arrumação no interior do frigorífico. Para retirar uma prateleira, levante a parte de trás e puxe-a para fora.

Para voltar a colocá-la, faça deslizar a prateleira sobre os suportes laterais e, depois, pouse a parte de trás.

A configuração mais económica em termos de energia requer que as gavetas, a caixa para alimentos e as prateleiras sejam colocadas no produto. Consulte as imagens acima.

1. Depois de a alimentação ser ligada pela primeira vez ou reiniciada após uma falha de energia, o compartimento do frigorífico funciona a 5 °C, o compartimento de refrigeração funciona a 0 °C; se for necessário um ajuste manual para alterar a temperatura ou as funções, prima o botão durante 3 segundos para desbloquear; o painel de controlo será novamente bloqueado após 30 segundos sem funcionamento.
2. Ajuste da temperatura do compartimento frigorífico: A temperatura é alternada entre "2, 3, 4, 5, 6, 7, 8, arrefecimento rápido". Com o painel de controlo desbloqueado, prima o botão para selecionar o compartimento do frigorífico (o indicador superior esquerdo do painel de visualização está aceso).
3. Prima o botão para definir a temperatura pretendida. Quando o arrefecimento rápido está definido (o indicador de gota de água à direita do painel do visor está aceso), o compartimento do frigorífico funciona a 2 °C durante 24 horas continuamente e, em seguida, o arrefecimento rápido é interrompido e a temperatura definida volta à anterior.
4. Função de ajuste da gaveta da zona de refrigeração: A temperatura é alternada entre "0, 1, 2, 3, 4, 5". Com o painel de controlo desbloqueado, prima o botão para selecionar o compartimento de refrigeração (o indicador inferior esquerdo do painel de visualização está aceso). Prima o botão para definir a temperatura pretendida.
5. Interruptor de corrente: Prima o botão durante 3 segundos para ligar/desligar a fonte de alimentação.
6. Interruptor de temperatura Celsius e Fahrenheit: Prima o interrutor de alimentação 1 vez e, em seguida, prima o botão 2 vezes seguidas. O interrutor de temperatura Celsius °C e Fahrenheit °F é apresentado e os indicadores correspondentes estão ligados.
7. Ligar/desligar o modo Sabbath: Prima o interrutor de alimentação 1 vez e, em seguida, prima 2 vezes seguidas
8. Este produto tem uma função de alarme de porta aberta: quando a porta está aberta durante mais de 2 minutos, a campainha começa a emitir um som de alarme "di-di-di"; o alarme é enviado de 1 em 1 minuto; quando a porta está aberta durante mais de 5 minutos, a campainha emite continuamente um som de alarme "di-di-di". Prima qualquer botão para parar o alarme sonoro.

Indicação e alarme de avarias

Este produto tem uma função de alarme de avarias. Quando o sensor do frigorífico falha, a área de visualização da temperatura apresenta diferentes causas de avaria: "F2" (falha do sensor do compartimento de refrigeração), "F3" (falha do sensor do compartimento do frigorífico), "F1" (falha do sensor de descongelação), "CE" (falha de comunicação entre a placa de controlo principal e a placa do visor). Nestas situações, o frigorífico pode continuar a funcionar, mas deve contactar o serviço pós-venda o mais rapidamente possível para proceder à reparação.

"2E" (falha do motor do ventilador de refrigeração): nesta situação, o frigorífico pode não estar a

funcionar, deve contactar o serviço pós-venda para proceder à manutenção o mais rapidamente possível.

Painel de controlo: NorFrost ICE TNF 177 BI SL/B

NO FROST

1. Depois de a alimentação ser ligada pela primeira vez ou reiniciada após uma falha de energia, o compartimento do congelador funcionará a -18 °C. Para alterar a temperatura ou funções, prima o botão durante 3 segundos para desbloquear; o painel de controlo será bloqueado novamente após 30 segundos sem operação.
   Ajuste da temperatura do compartimento do congelador: a temperatura é alternada entre "-15 °C \~ -24 °C, congelação rápida"
2. Quando o painel de controlo está desbloqueado, prima o botão para definir a temperatura pretendida; se a definição for arrefecimento rápido (o indicador de floco de neve do painel de visualização está aceso), o compartimento do congelador funciona continuamente a -24 °C durante 24 horas e, em seguida, o congelamento rápido é interrompido e a temperatura definida volta à anterior.
3. Interruptor de corrente: Prima o botão durante 3 segundos para ligar/desligar a fonte de alimentação.
4. Interruptor de temperatura Celsius e Fahrenheit: Prima o interrutor de alimentação 1 vez e, em seguida, prima o botão 2 vezes seguidas. O interrutor de temperatura Celsius °C e Fahrenheit °F é apresentado e os indicadores correspondentes estão ligados.
5. Ligar/desligar o modo Sabbath: Prima o interrutor de alimentação 1 vez e, em seguida, prima 2 vezes seguidas
6. Este produto tem uma função de alarme de porta aberta: quando a porta está aberta durante mais de 2 minutos, a campainha começa a emitir um som de alarme "di-di-di"; o alarme é enviado de 1 em 1 minuto; quando a porta está aberta durante mais de 5 minutos, a campainha emite continuamente um som de alarme "di-di-di". Prima qualquer botão para parar o alarme sonoro.

Indicação e alarme de avarias

Este produto tem uma função de alarme de avarias. Quando o sensor do frigorífico falha, a área de visualização da temperatura apresenta diferentes causas de avaria: "F4" (falha do sensor do compartimento do congelador), "F5" (falha do sensor de descongelação), "CE" (falha de comunicação da placa de controlo principal e da placa do visor). Nestas situações, o frigorífico pode continuar a funcionar, mas deve contactar o serviço pós-venda o mais rapidamente possível para proceder à reparação.

Os erros acima só aparecem no ecrã, sem voz

Alarme de temperatura excessiva no congelador: quando a temperatura do congelador chegar à temperatura definida, depois disso, se a temperatura subir para >-1 °C, o alarme começará, acompanhado do número da temperatura do congelador a piscar. Prima qualquer botão para parar o alarme sonoro. O número a piscar permanece até que a temperatura seja <-1 °C.

PS: A placa principal está localizada no compartimento do compressor

POSIÇÃO	CONDIÇÕES
5 °C/-18 °C	Verão ou temperatura ambiente entre 25-35 °C
5 °C/-18 °C	Primavera, outono ou temperatura ambiente entre 15-25 °C
5 °C/-18 °C	Inverno, ou temperatura ambiente entre 5-15 °C
Função de congelamento rápido	Congelamento rápido
Função de arrefecimento rápido	Arrefecimento rápido

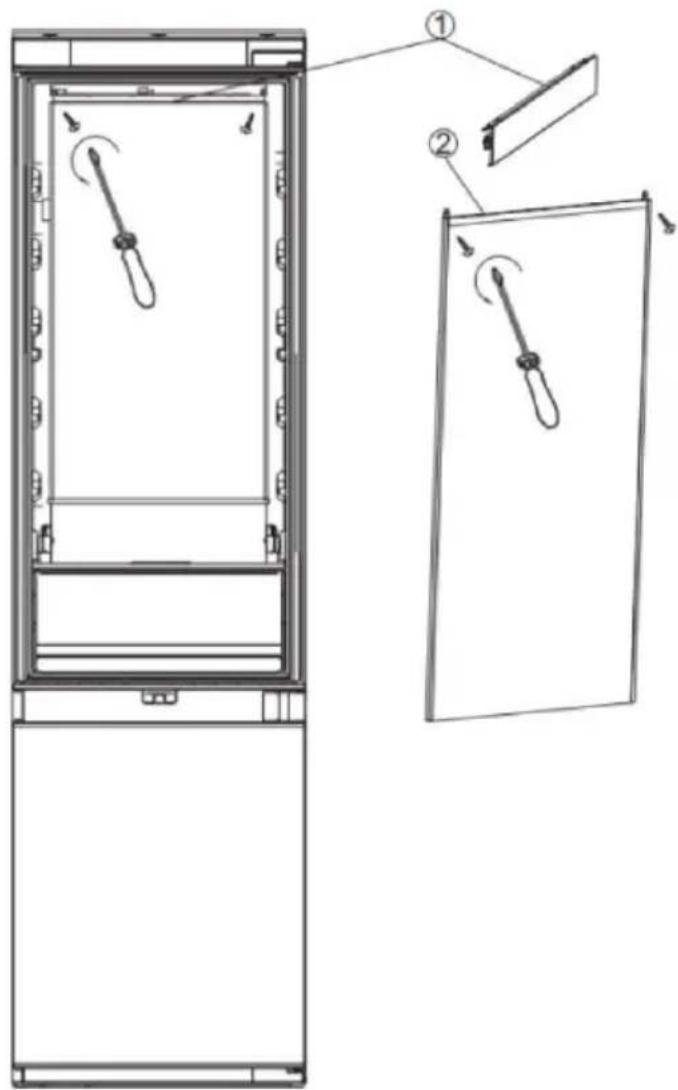

Instruções de substituição da luz LED

Nota: a luz LED está configurada para não ser substituível pelo utilizador e tem de ser substituída por profissionais.

Parâmetros de iluminação: 12 V/10 W

1. Desligue a ficha de alimentação.
2. Remova a faixa de acabamento em liga de alumínio na parte superior da fonte de luz de superfície LED e, em seguida, remova os parafusos de fixação esquerdo e direito.

Os passos ① e ② são mostrados abaixo.

1. Substitua a placa de luz LED sobresselente.

2. Volte a colocar a faixa de guarnição em liga de alumínio.

Antes de realizar qualquer tarefa de limpeza ou manutenção, desligue sempre o frigorífico combinado da alimentação elétrica.

Ambos os compartimentos, frigorífico e congelador, devem ser limpos com uma solução de bicarbonato de sódio e água morna. Não utilize produtos abrasivos nem detergentes. Após a lavagem, deve enxaguar e secar muito bem.

Limpe individualmente e à mão as prateleiras e as gavetas com uma solução suave de detergente líquido e água. Não as coloque na máquina de lavar loiça.

Quando não utilizar o eletrodoméstico durante um longo período de tempo, desligue a ficha da tomada e limpe-o. As portas devem ser deixadas ligeiramente entreabertas para evitar a formação de dolor e de odores desagradáveis.

Descongelar

O eletrodoméstico dispõe de um sistema "no frost", concebido para evitar a acumulação de gelo. Em condições normais de utilização, não deve ser necessário descongelar regularmente o sistema de congelação.

Tenha em atenção: Se detetar com regularidade uma grande acumulação de gelo ou poças de água no compartimento do congelador, é provável que a porta não esteja a vedar corretamente. Isso pode dever-se a um defeito nas borrachas vedantes da porta ou a um painel decorativo mal instalado ou demasiado pesado. Para mais informações, consulte a secção sobre resolução de problemas relacionados com o gelo.

Resolução de problemas

Se tiver algum problema com o seu eletrodoméstico, deve consultar a secção de resolução de problemas antes de contactar o Serviço de Apoio ao Cliente.

Se o eletrodoméstico não estiver a funcionar, verifique se:

• o eletrodoméstico tem corrente elétrica.
• os fusíveis da casa estão intactos e se o fusível da tomada não está queimado.
• o frigorífico não foi desligado.
• a tomada está a funcionar corretamente. Para o fazer, ligue outro aparelho elétrico e comprove se a tomada tem algum defeito ou se está avariada.

Se o eletrodoméstico estiver a funcionar, mas não muito bem, verifique se:

• o frigorífico não está sobrecarregado.
• o termóstato está regulado para uma temperatura adequada.
  • as portas fecham corretamente.
• o sistema de refrigeração na parte de trás do eletrodoméstico está limpo, sem pó e afastado da parede traseira.
• existe ventilação suficiente nas paredes laterais e traseiras.

Se o eletrodoméstico estiver a fazer ruídos, verifique se:

• o eletrodoméstico está nivelado e estável.
  • as paredes laterais e traseira estão desobstruídas e se não há nada apoiado no eletrodoméstico.
• Nota: O gás de refrigeração do frigorífico pode fazer um ligeiro ruído de borbulhar ou gorgolejar, mesmo quando o compressor não está a funcionar.

Se o eletrodoméstico emitir um sinal sonoro, verifique se:

• as portas estão fechadas. um alarme soará, após 60 segundos da abertura de uma porta.

Se se tiver formado gelo na parede do fundo do frigorífico:

• é normal que se formem alguns cristais de gelo na parede do fundo do frigorífico. Isso não significa que o eletrodoméstico esteja avariado.

• certifique-se de que nenhum objeto no interior do frigorífico está em contacto com a parede do fundo.

• comprove se há uma certa resistência ao abrir a porta do eletrodoméstico. Se abrir ao mais pequeno toque, pode significar que a borracha vedante da porta precisa de ser substituída.

• Inspezione a borracha vedante da porta para ver se não existem dobras, detritos ou danos. Se notar alguma coisa e não conseguir resolver o problema sozinho, contacte o Serviço de Apoio ao Cliente para que o vedante possa ser substituído.
• Isso pode dever-se ao facto de a(s) porta(s) decorativa(s) não estar(em) corretamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas decorativas.

Se houver uma formação excessiva de gelo no congelador:

• comprove se há uma certa resistência ao abrir a porta do eletrodoméstico. Se abrir ao mais pequeno toque, pode significar que a borracha vedante da porta precisa de ser substituída.
• Inspezione a borracha vedante da porta para ver se não existem dobras, detritos ou danos. Se notar alguma coisa e não conseguir resolver o problema sozinho, contacte o Serviço de Apoio ao Cliente para que o vedante possa ser substituído.
• Isso pode dever-se ao facto de a(s) porta(s) decorativa(s) não estar(em) corretamente instalada(s). Se não tiver a certeza, peça ao seu instalador para verificar as portas decorativas.

Se uma ou mais luzes LED do eletrodoméstico não estiver a funcionar:

- Serviço de Apoio ao Cliente para marcar uma visita do serviço de assistência.

Preparação da instalação

Este eletrodoméstico nunca deve ser instalado perto de fontes de calor, como por exemplo aparelhos de aquecimento ou fogões, nem em locais húmidos.

Solicite a ajuda de uma ou duas pessoas para instalar o eletrodoméstico. Este eletrodoméstico pode ter arestas vivas. Use o EPI adequado em função da tarefa e do local.

• Para garantir que o frigorífico está nivelado, é necessário utilizar os pés reguláveis em altura, que se situam na parte da frente do frigorífico.
• O sistema de refrigeração situado na parte de trás do frigorífico não deve estar em contacto com a parede traseira. Quanto mais espaço houver entre ambos, melhor.
• O frigorífico tem de ser instalado com uma ventilação adequada. Certifique-se de que existe espaço livre por cima do frigorífico para permitir a saída de ar e de que existe espaço entre a parte de trás do eletrodoméstico e a parede.

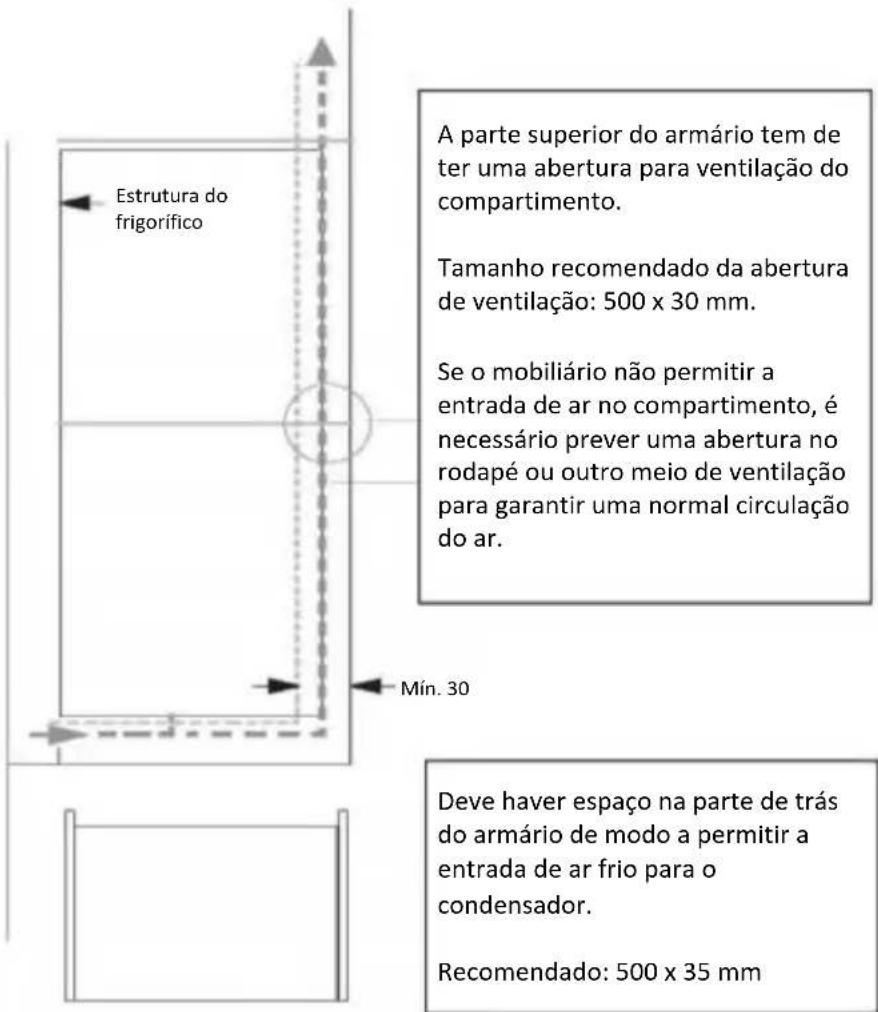

Ventilação

O principal aspeto a ter em conta quando se instala uma unidade de refrigeração numa cozinha com eletrodomésticos encastrados é a ventilação. O calor extraído do compartimento de refrigeração tem de dissipar para a atmosfera. Uma ventilação incorreta pode provocar uma falha prematura do compressor, um consumo excessivo de energia, uma falha total do sistema e pode invalidar a garantia do eletrodoméstico. Todos os produtos que se destinam a ser encastrados num armário alto têm de cumprir os seguintes requisitos:

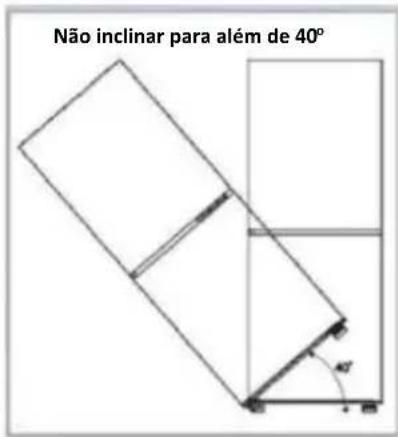

Não inclinar para além de 40°

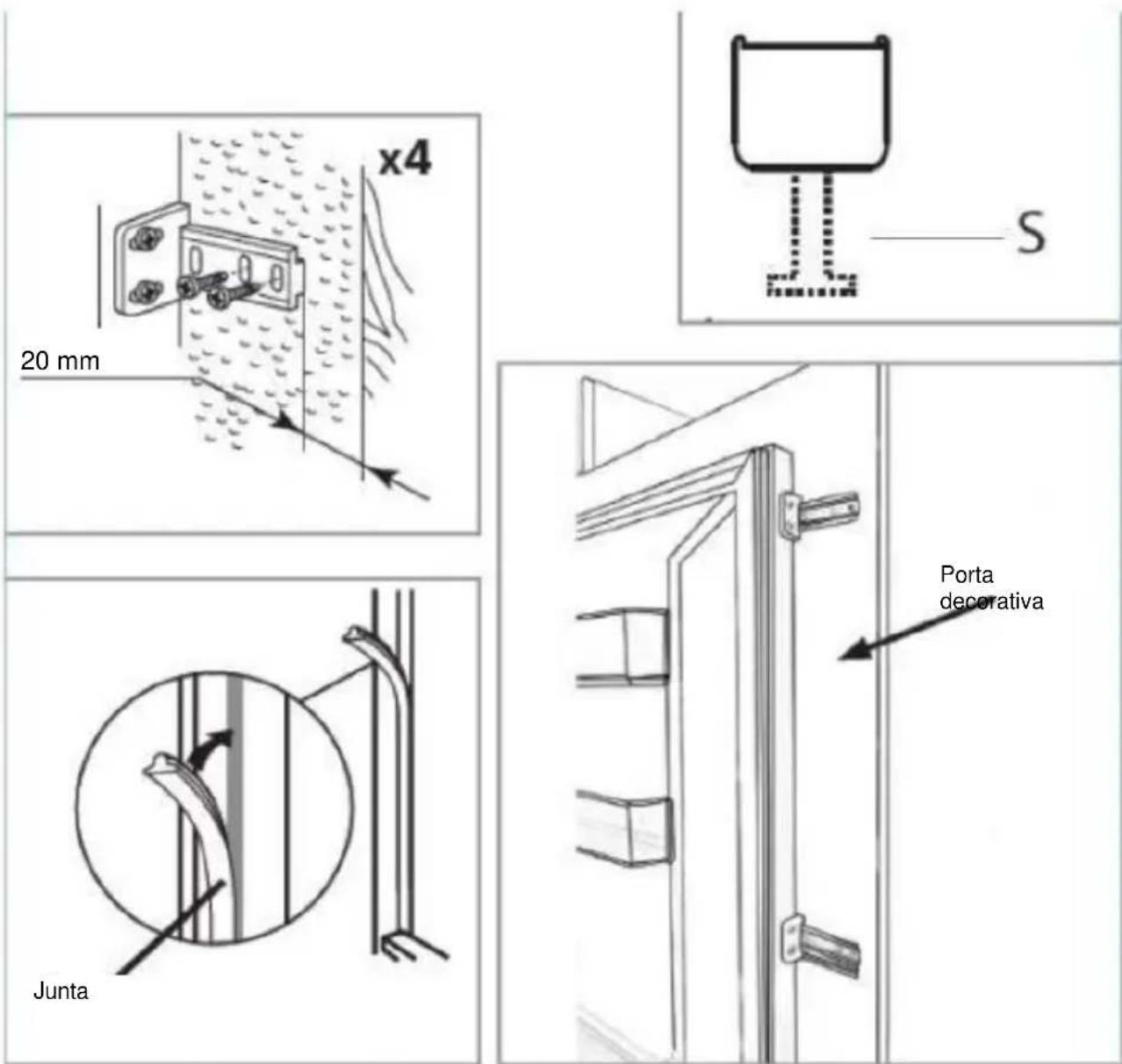

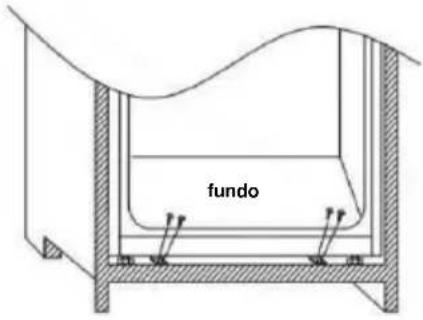

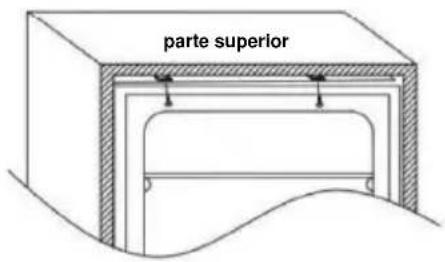

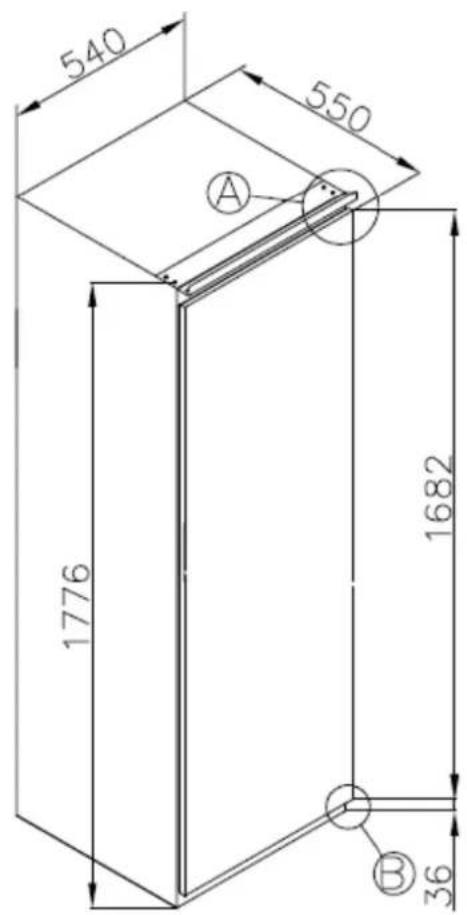

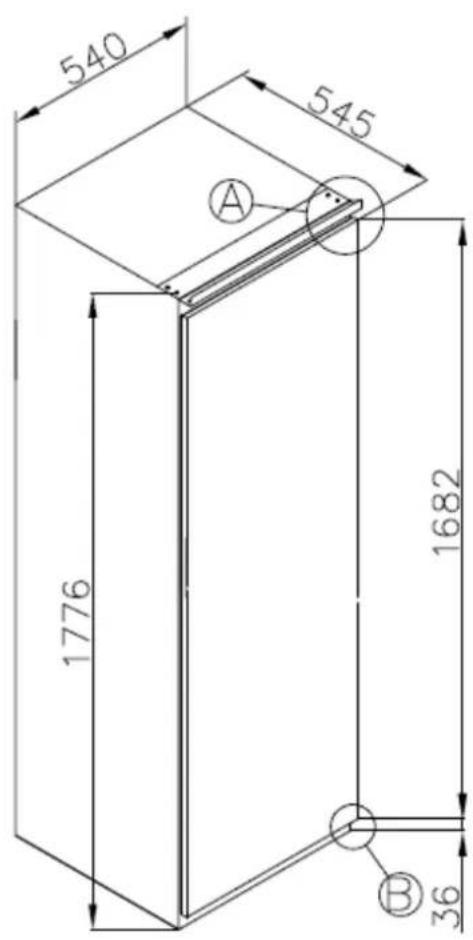

Instruções de instalação

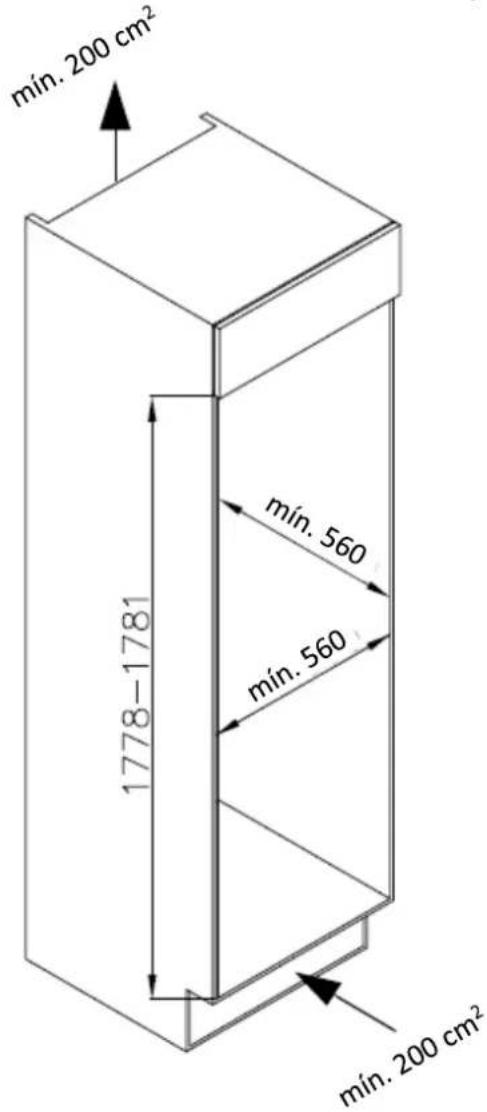

mín. 200 cm² 1778-1781 mín. 560 mín. 560 mín. 200 cm²

540 550 1776 1682 36

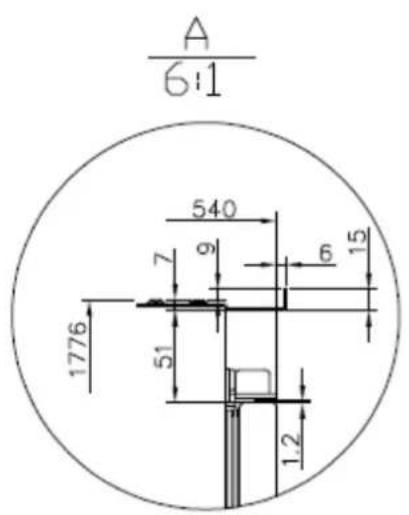

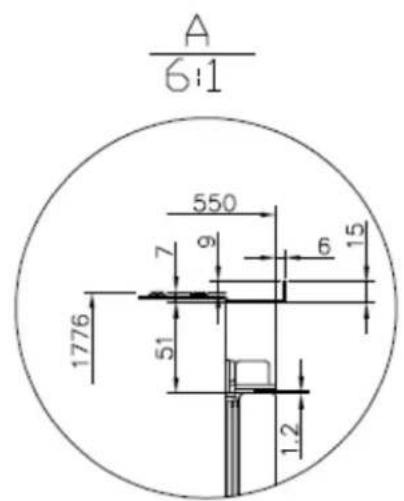

A 6:1 550 7 9 6 15 1776 51 1.2

B 6:1 1776 4.2 28 8

NorFrost TUNDRA TNF 177 BI SL/B

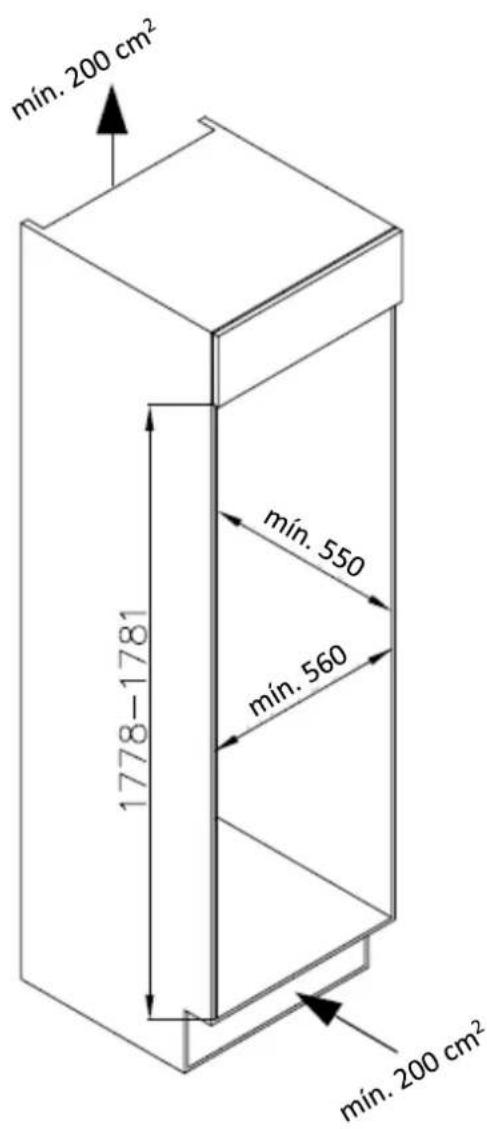

mín. 200 cm² mín. 550 mín. 560 1778-1781 mín. 200 cm²

540 545 1776 1682 36

A 6:1 540 7 9 6 15 1776 51 1.2

B 6:1 1776 4.2 28 8

NorFrost ICE TNF 177 BI SL/B

Deve ser prevista uma entrada de ar algures no interior do armário para permitir a entrada de ar livre. Neste exemplo, é apresentado um ventilador de rodapé por baixo do frigorífico.

Por baixo do frigorífico/congelador deve fazer-se um recorte no rodapé e rematá-lo com a grelha de ventilação.

Em alternativa, pode remover-se uma fina secção do rodapé para permitir a entrada de ar na unidade (recomendado 600 mm x 10 mm)

Estrutura do frigorífico A parte superior do armário tem de ter uma abertura para ventilação do compartimento. Tamanho recomendado da abertura de ventilação: 500 x 30 mm. Se o mobiliário não permitir a entrada de ar no compartimento, é necessário prever uma abertura no rodapé ou outro meio de ventilação para garantir uma normal circulação do ar. Mín. 30 Deve haver espaço na parte de trás do armário de modo a permitir a entrada de ar frio para o condensador. Recomendado: 500 x 35 mm

Vista do plano da abertura de ventilação da parte de trás

A parte superior do armário tem de ter uma abertura para ventilação do compartimento.

Tamanho recomendado da abertura de ventilação: 500 x 30 mm.

Se o mobiliário não permitir a entrada de ar no compartimento, é necessário prever uma abertura no rodapé ou outro meio de ventilação para garantir uma normal circulação do ar.

Deve haver espaço na parte de trás do armário de modo a permitir a entrada de ar frio para o condensador.

A abertura na parte de trás é claramente visível. Para um correto funcionamento do frigorífico é importante que a parte superior do compartimento de encastramento não esteja bloqueada. Na maioria dos frigoríficos, a abertura tem normalmente uma profundidade de 40-50 mm.

É necessário que haja um orifício de ventilação no rodapé do frigorífico; isso permite a entrada de ar para o compressor e para o permutador de calor.

Regra geral, quanto mais ar puder entrar e sair, melhor e mais eficiente será o funcionamento do produto.

Instruções de instalação (dobradiça deslizante)

Com a ajuda de uma ou duas pessoas, coloque o eletrodoméstico no armário. Existem duas placas metálicas na base do eletrodoméstico. Coloque os espaçadores brancos fornecidos nestas placas. Assegure-se de que os rebordos do armário estão assentes.

x2

Insira o eletrodoméstico na coluna, colocando-o no lado oposto das dobradiças e certifique-se de que existe uma distância de 3-5 mm.

1

3-5 mm

Depois de assegurar a correspondência entre a porta do eletrodoméstico e a porta da coluna, fixe as tampas de plástico do saco de acessórios.

2

parte superior

Aparafuse a parte inferior do eletrodoméstico.

3

fundo

Coloque a junta no eletrodoméstico, corte a parte excessiva se necessário. Encaixe as partes inferiores com tampas de plástico.

4

Utilize uma chave de fendas cruzada para desapertar o pino de ligação por baixo da dobradiça central direita e ajuste para aparafusar na parede direita do armário.

5

Montagem das portas do painel de proteção

• Certifique-se de que existe um espaço de 3 a 4 mm entre o lado não articulado e a parede do armário.
• Localize a corrediça no suporte e fixe-a na porta do painel de proteção a 20 a 22 mm da extremidade do painel de proteção, conforme ilustrado na imagem seguinte, certificando-se de que a corrediça está posicionada central e horizontalmente no suporte. Aperte firmemente com a mão.
  • Preencha o espaço do lado não articulado com a junta/cola de vedação fornecida.
• O aspeto final das corrediças da porta deve ser semelhante ao da imagem seguinte, que mostra 2 corrediças no sítio.

Assegure-se de que as portas do eletrodoméstico abrem, fecham e vedam corretamente.

Uma vez terminado, e se estiver satisfeito com o encaixe do eletrodoméstico no armário, dobre e encaixe as partes dos espaçadores brancos marcados com "S", tal como indicado pelo contorno pontilhado. Deixe o resto da cobertura do espaçador no lugar sobre as placas de metal.

Importante: Depois de concluída a instalação, verifique se o eletrodoméstico está bem fixo no interior da unidade e se a(s) porta(s) fecha(m) e abre(m) corretamente. Se não houver resistência dos vedantes da porta ao abrir as portas, é provável que o eletrodoméstico e/ou as portas decorativas não estejam corretamente montados.

Inverter a porta do frigorífico

Recomendamos que solicite a ajuda de outra pessoa para segurar as portas durante a execução desta operação.

Retire a tampa da dobradiça superior direita e a dobradiça com uma chave de fendas.

Retire a dobradiça central e o seu pino de ligação por baixo.

Retire o porta inferior.

Retire a dobradiça inferior direita e os tampões de plástico esquerdos e volte a colocá-los no lado oposto.

Monte a dobradiça superior direita na parte inferior esquerda e encaixe a tampa.

Volte a montar as portas e as dobradiças de baixo para cima, de 1 a 4.

7 ④ ③ ② ①

Assegure-se de que a porta veda corretamente:

É normal que a junta seja comprimida depois de a porta ter sido invertida. Com a porta fechada, utilize um secador de cabelo para expandir o vedante e preencher o espaço entre a porta e o corpo do aparelho. Não utilize o secador de cabelo demasiado perto do aparelho. Tal pode danificar a junta. Uma distância de aproximadamente 10 cm deve ser suficiente. Quando estiver concluído, deixe arrefecer o vedante e a porta antes de lhes tocar. Uma vez terminado, o vedante deverá permanecer em posição.

ZUSAMMENFASSUNG

Ficha de informação do produto PT REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2016
Nome ou marca registada do Nodor fornecedor:
Endereço do Grupo CNA, Carrer del Ter, 2 08570 Torelló fornecedor: (ESPANHA)
Identificador de NorFrost ICE TNF 177 BI SL /B modelo:
Tipo de aparelho de refrigeração:
Aparelho pouco ruidoso:		-	Tipo de conceção:	Incorporado		√
				De pé livre
Aparelho de arrumação de vinhos:		-	Outro aparelho de refrigeração:			√
Parâmetros gerais do produto:
Parâmetro		Valor	Parâmetro			Valor
Dimensões totais (milímetros)	Altura	1776	Volume total (dm3 ou l)			200
	Largura	540
	Profundidade	550
IEE		99.5	Classe de eficiência energética			E
Emissões de ruído acústico aéreo (dB(A) re 1 pW)		41	Classe de emissão de ruído acústico aéreo			C
Consumo anual de energia (kWh/a)		231	Classe climática:	Temperado prolongado
				Temperado
				Subtropical		√
				Tropical
Temperatura ambiente mínima (°C), para a qual o aparelho de refrigeração é adequado		16	Temperatura ambiente máxima (°C), para a qual o aparelho de refrigeração é adequado			38
Ambiente de inverno		Não
Parâmetros do compartimento:
Tipo de compartimento		Parâmetros e valores do compartimento
		Volume do compartimento (dm3 ou l)	Regulação da temperatura recomendada para uma armazenagem optimizada do alimentos (°C) Estas regulações não devem contrariar as condições de armazenagem estabelecidas no quadro 3 do anexo IV		Capacidade e congelação (kg/24h)	Tipo de descongelação (descongelação automática=A, descongelação manual=M)
Despensa	Não	-	-		-	-
Armazenamento de vinhos	Não	-	-		-	-
Adega	Não	-	-		-	-
Alimentos frescos	Não	-	-		-	-
Frio	Não	-	-			-
0-estrela ou fabrico de gelo	Não	-	-		-	-
1 estrela	Não	-	-		-	-
2 estrelas	Não	-	-		-	-
3 estrelas	Não	-	-		-	-
4 estrelas	Sim	180	5.0		9.0	A
Secção de 2 estrelas	Sim	20	N/A		N/A	A
Compartimento de temperatura variável	Não	-	-		-	-
Para compartimentos de 4 estrelas

Congelação rápida Sim
Parâmetros da fonte de luz:
Tipo de fonte de luz	LED Module
Classe de eficiência energética G
Duração mínima da garantia oferecida pelo fabricante (meses):		36
Informações adicionais:
Ligação Web ao sítio Web do fabricante, onde se encontram as informações previstas no ponto 4, alínea a), do anexo do Regulamento (UE) 2019/2019 da Comissão:

Ficha de informação do produto PT REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2016
Nome ou marca registada do Nodor fornecedor:
Endereço do Grupo CNA, Carrer del Ter, 2 08570 Torelló fornecedor: (ESPANHA)
Identificador de NorFrost TUNDRA TNF 177 BI SL /B modelo:
Tipo de aparelho de refrigeração:
Aparelho pouco ruidoso:		-	Tipo de conceção:	Incorporado		√
				De pé livre
Aparelho de arrumação de vinhos:		-	Outro aparelho de refrigeração:			√
Parâmetros gerais do produto:
Parâmetro		Valor	Parâmetro			Valor
Dimensões totais (milímetros)	Altura	1776	Volume total (dm3 ou l)			280
	Largura	540
	Profundidade	550
IEE		86.6	Classe de eficiência energética			E
Emissões de ruído acústico aéreo (dB(A) re 1 pW)		41	Classe de emissão de ruído acústico aéreo			C
Consumo anual de energia (kWh/a)		137	Classe climática:	Temperado prolongado
				Temperado
				Subtropical		√
				Tropical
Temperatura ambiente mínima (°C), para a qual o aparelho de refrigeração é adequado		16	Temperatura ambiente máxima (°C), para a qual o aparelho de refrigeração é adequado			38
Ambiente de inverno		Não
Parâmetros do compartimento:
Tipo de compartimento		Parâmetros e valores do compartimento
		Volume do compartimento (dm3 ou l)	Regulação da temperatura recomendada para uma armazenagem optimizada do alimentos (°C) Estas regulações não devem contrariar as condições de armazenagem estabelecidas no quadro 3 do anexo IV		Capacidade e congelação (kg/24h)	Tipo de descongelação (descongelação automática=A, descongelação manual=M)
Despensa	Não	-	-		-	-
Armazenamento de vinhos	Não	-	-		-	-
Adega	Não	-	-		-	-
Alimentos frescos	Não	-	-		-	-
Frio	Não	-	-			-
0-estrela ou fabrico de gelo	Não	-	-		-	-
1 estrela	Não	-	-		-	-
2 estrelas	Não	-	-		-	-
3 estrelas	Não	-	-		-	-
4 estrelas	Sim	180	5.0		9.0	A
Secção de 2 estrelas	Sim	20	N/A		N/A	A
Compartimento de temperatura variável	Não	-	-		-	-
Para compartimentos de 4 estrelas

Congelação rápida Não
Parâmetros da fonte de luz:
Tipo de fonte de luz	LED Module
Classe de eficiência energética G
Duração mínima da garantia oferecida pelo fabricante (meses):		36
Informações adicionais:
Ligação Web ao sítio Web do fabricante, onde se encontram as informações previstas no ponto 4, alínea a), do anexo do Regulamento (UE) 2019/2019 da Comissão:

Este produto contém uma fonte de luz LED da classe de eficiência energética
