MANUAL DE USUARIO NorFrost TUNDRA TNF 177 BI SL NODOR

MANUAL DE INSTRUCCIONES

EN

INSTRUCCIONES DE USO

FR

MANUEL D'UTILISATION

PT

INFORMACIÓN SOBRE SEGURIDAD ...... 2

DESGUACE DE ELECTRODOMÉSTICOS ANTIGUOS .... 3

Conformidad 4

Ahorro de energía....4

Antes de usarlo por primera vez....4

Uso del frigorífico....5

Uso del congelador 6

Cajón de zona de enfriamiento....6

Conservación....7

Panel de control: NorFrost TUNDRA TNF 177 BI SL /B......8

Panel de control: NorFrost ICE TNF 177 BI SL/B ....10

Instrucciones para la sustitución de las luces LED 12

Cuidado y limpieza 13

Desescarche....13

Solución de problemas....14

Preparación de la instalación....15

Ventilación....16

Instrucciones de instalación ....17

Cambio del lado de apertura de la puerta del electrodoméstico....23

Gracias por adquirir este producto.

Antes de utilizar su frigorífico, lea atentamente este manual de instrucciones para maximizar su rendimiento. Guarde toda la documentación para su uso posterior o para otros propietarios. Este producto está destinado exclusivamente para uso doméstico o aplicaciones similares como:

Zonas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo.

En granjas, para clientes de hoteles, moteles y otros entornos de tipo residencial. En establecimientos de alojamiento y desayuno.

Servicios de restauración y aplicaciones similares, no para la venta al por menor.

Este aparato debe ser utilizado únicamente para fines de conservación de alimentos; cualquier otro uso se considera peligroso y el fabricante no será responsable en caso de omisión. Asimismo, se recomienda tener en cuenta las condiciones de la garantía.

INFORMACIÓN SOBRE SEGURIDAD

Advertencia: riesgo de incendio/materiales inflamables

Este aparato no está diseñado para que lo usen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento sin la supervisión o las instrucciones necesarias relativas al uso seguro del aparato por parte de una persona responsable de su seguridad.

Los niños deben estar vigilados para garantizar que no jueguen con el aparato.

Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, su servicio de mantenimiento u otras personas con cualificación equivalente para evitar riesgos.

ADVERTENCIA: existe riesgo de que los niños puedan quedar atrapados. Antes de eliminar su frigorífico o congelador antiguos:

• Desmonte las puertas.
• Deje los estantes colocados para que los niños no puedan meterse dentro con facilidad.

ADVERTENCIA: mantenga las aberturas de ventilación situadas en la carcasa del aparato o en la estructura interna libres de toda obstrucción.

ADVERTENCIA: No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación distintos de los recomendados por el fabricante.

ADVERTENCIA: no dañe el circuito refrigerante.

ADVERTENCIA: no utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del aparato, a menos que hayan sido recomendados por el fabricante.

ADVERTENCIA: cuando instale el aparato, asegúrese de que el cable de alimentación eléctrica no esté trabado ni dañado.

ADVERTENCIA: no ponga tomas de corriente múltiples portátiles ni fuentes de alimentación portátiles en la parte posterior del aparato.

No guarde en el frigorífico sustancias explosivas, como aerosoles con propelente inflamable.

Este aparato ha sido diseñado para uso doméstico y aplicaciones similares tales como:

• zonas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• granjas y para clientes en hoteles, hostales, moteles y otros entornos de tipo residencial;
• establecimientos de tipo alojamiento y desayuno;
• restauración y aplicaciones similares no minoristas.

Debido a la presencia de refrigerante inflamable y gas explosivo, la eliminación del aparato deberá realizarse de acuerdo con la normativa local pertinente.

Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, su servicio de mantenimiento u otras personas con cualificación equivalente para evitar riesgos.

ADVERTENCIA: para evitar un riesgo de inestabilidad, el aparato deberá fijarse de acuerdo con las instrucciones.

DESGUACE DE ELECTRODOMÉSTICOS ANTIGUOS

Este aparato está marcado según la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Los RAEE contienen tanto sustancias contaminantes (que pueden tener consecuencias negativas para el medio ambiente) como componentes básicos (que pueden reutilizarse). Es importante que los RAEE se sometan a tratamientos específicos, con el fin de extraer y eliminar adecuadamente todos los contaminantes, y recuperar y reciclar todos los materiales.

Los particulares pueden desempeñar un papel importante para que los RAEE no se conviertan en un problema medioambiental. Es esencial seguir algunas normas básicas:

• Los RAEE no deben tratarse como residuos domésticos.
• Los RAEE deben entregarse en los puntos de recogida correspondientes gestionados por el ayuntamiento o por empresas registradas. En muchos países, en el caso de RAEE de gran tamaño, podría haber recogida a domicilio.

En muchos países, cuando se adquiere un aparato nuevo, el antiguo puede devolverse al minorista, que debe recogerlo gratuitamente de forma individual, siempre que el aparato sea de tipo equivalente y tenga las mismas funciones que el suministrado.

Conformidad

Al colocar el marcado en este producto, confirmamos el cumplimiento de todos los requisitos europeos pertinentes en materia de seguridad, salud y medio ambiente aplicables en la legislación para este producto.

Ahorro de energía

Para un mejor ahorro de energía recomendamos:

• Instalar el aparato alejado de fuentes de calor, no expuesto a la luz solar directa y en una habitación bien ventilada.
• No introducir alimentos calientes en el frigorífico para evitar que aumente la temperatura interna, lo que conllevaría un funcionamiento continuo del compresor.
• No acumular alimentos en exceso para garantizar una circulación de aire adecuada.
• Descongelar el aparato en caso de que haya hielo para facilitar la transferencia de frío.
• En caso de falta de suministro de energía eléctrica, es aconsejable mantener cerrada la puerta del frigorífico.
• Abrir o mantener abiertas lo menos posible las puertas del aparato.
• Evitar ajustar la configuración en temperaturas demasiado frías.
• Eliminar el polvo presente en la parte posterior del aparato.

Antes de usarlo por primera vez

Deberá dejar que el frigorífico se asiente al menos durante veinticuatro horas antes de encenderlo. Se recomienda limpiar el interior del electrodoméstico antes de usarlo por primera vez, utilizando una solución de bicarbonato sódico y agua tibia y secando bien el interior seguidamente. Es posible que el frigorífico tenga olor al usarlo por primera vez. Desaparecerá cuando el electrodoméstico se enfríe.

Recuerde:

El aparato iniciará a 5 °C en el frigorífico y a-18°C en el congelador, y funcionará continuamente hasta que baje a la temperatura correcta. Si el electrodoméstico está apagado, deberá dejar pasar 5 minutos antes de volver a encenderlo para evitar un daño innecesario al compresor. No guarde nunca artículos inflamables o explosivos ni ácidos o álcalis fuertemente corrosivos en el electrodoméstico. Este frigorífico refrigera los alimentos haciendo que se enfríe el interior de la parte posterior de la cavidad. Es normal que se acumule escarcha en esta superficie; después se disipa y se drena a través de un pequeño desagüe en la parte inferior, donde se evapora sin causar ningún daño. La presencia de escarcha en la parte trasera no es una avería del frigorífico.

Uso del frigorífico

• No ponga nunca líquidos sin tapar en el frigorífico.
• No ponga nunca alimentos calientes en el frigorífico. Los alimentos calientes se deben dejar enfriar a temperatura ambiente antes de meterlos en el frigorífico.
• No se debe apoyar nada en la pared trasera del frigorífico, ya que esto provocará escarcha y posibles problemas de condensación que serán difíciles de solucionar.
• Asegúrese de que los alimentos estén limpios y de retirar todo resto de agua antes de meterlos en el frigorífico.
• Envuelva o cubra los alimentos antes de meterlos en el frigorífico. Esto ayudará a prevenir la pérdida de humedad, mantener los alimentos frescos y evitar olores desagradables
• Clasifique los alimentos antes de guardarlos. Los alimentos que vayan a utilizarse pronto deberán situarse en la parte delantera de la estantería para evitar el deterioro causado por la apertura de la puerta durante periodos prolongados.
• No llene demasiado el frigorífico. Debe haber suficiente espacio entre los alimentos para permitir que circule el aire frío.
• Descongelar los alimentos congelados en el compartimento frigorífico ayudará a mantener la temperatura baja y a ahorrar energía.
• No coloque nunca carnes crudas en estantes que estén encima de carnes u otros productos cocinados. Esto ayudará a evitar que los jugos de la carne cruda contaminen otros alimentos.

Uso del congelador

• Los compartimentos del congelador están diseñados para conservar exclusivamente alimentos congelados.
• No ponga nunca alimentos calientes o templados en el congelador; déjelos enfriar completamente antes de meterlos.
• Para conservar alimentos congelados, siga las instrucciones del envase de los alimentos. Si no se dispone de información, los alimentos no deben guardarse durante más de tres meses después de la fecha de compra.
• Guarde los alimentos en paquetes pequeños (preferiblemente de menos de 1 kg). Esto reduce el tiempo de congelación y mejora la calidad de los alimentos después de la descongelación.
• Envuelva los alimentos antes de meterlos en el congelador. Para evitar que el envoltorio se pegue, asegúrese de que esté seco.
• Etiquete el alimento antes de congelarlo con información que incluya el tipo de alimento y las fechas de almacenamiento y de caducidad.
• Una vez descongelados, los alimentos no deben volver a congelarse. Descongele solo la cantidad de alimentos necesaria para evitar su desperdicio.
• Las bebidas embotelladas o enlatadas no deben guardarse en los compartimentos del congelador, ya que podrían explotar.
• La cantidad máxima de alimentos frescos que se pueden congelar en un periodo de 24 horas es de 2,6 kg.
• No intente congelar más de la cantidad máxima.

Cajón de zona de enfriamiento

- La temperatura en el interior del cajón Mi Zona puede regularse de 0 °C a -5 °C. Es el cajón ideal para almacenar carne y pescado.

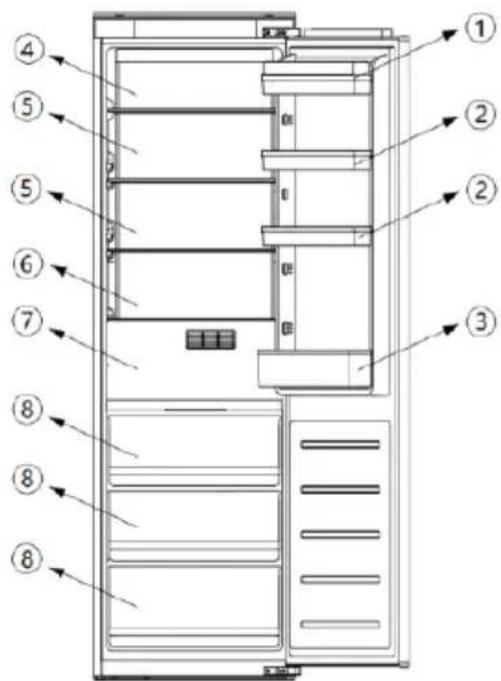

Conservación

La sección del frigorífico está concebida para la conservación de alimentos a corto plazo. Aunque se puedan mantener temperaturas bajas, no se recomienda conservar alimentos durante periodos prolongados. En función de la circulación del aire frío en el interior del frigorífico, la temperatura puede variar entre las diferentes secciones. Por lo tanto, los alimentos deben colocarse en diferentes secciones según su tipo.

1. Mantequilla, quesos, etc.
2. Alimentos en frascos y botellas.
3. Bebidas, por ejemplo, leche.
4. Alimentos cocinados.
5. Yogures, conservas, etc.
6. Botellas de 75 cl, alimentos preparados, etc.
7. Frutas y verduras.
8. Carne y pescado frescos/frutas y verduras.

Los estantes del frigorífico pueden moverse según las necesidades de almacenamiento dentro de la sección del frigorífico. Para mover un estante, levante la sección trasera y, a continuación, tire de él hacia afuera.

Para volver a colocarlo, deslice el estante de nuevo en la ranura y, a continuación, baje la sección trasera.

La configuración que ahorra más energía requiere que los cajones, la caja de alimentos y los estantes estén colocados en el producto; consulte las imágenes anteriores.

1. La primera vez que se encienda el aparato, o después de reiniciarse tras un corte de corriente, el compartimento frigorífico funcionará a 5 °C y el compartimento de enfriamiento a 0 °C. Si fuera
   necesario realizar un ajuste manual para cambiar la temperatura o las funciones, pulse el botón durante 3 segundos para desbloquear el panel de control; este se volverá a bloquear después de 30 segundos sin actividad.
2. Ajuste de la temperatura del compartimento frigorífico: la escala de temperaturas es "2, 3, 4, 5, 6, 7, 8, enfriamiento rápido". Con el panel de control desbloqueado, pulse el botón para seleccionar el compartimento frigorífico (se encenderá el indicador superior izquierdo de la pantalla).
3. Pulse el botón para ajustar la temperatura deseada. Cuando esté seleccionada la refrigeración rápida (el indicador de gota de agua situado a la derecha del panel de visualización estará encendido), el compartimento frigorífico funcionará a 2 °C durante 24 horas seguidas; seguidamente, se detendrá la refrigeración rápida y la temperatura ajustada volverá a su valor anterior.
4. Función de ajuste del cajón de la zona de enfriamiento: la escala de temperaturas es "0, 1, 2, 3, 4, 5". Con el panel de control desbloqueado, pulse el botón para seleccionar el compartimento frigorífico (el indicador inferior izquierdo del panel de visualización estará encendido). Pulse el botón para ajustar la temperatura deseada.
5. Interruptor de corriente: Pulse el botón durante 3 segundos para conectar o desconectar la alimentación.
6. Interruptor de temperatura en grados Celsius y Fahrenheit: pulse el interruptor de encendido 1 vez y a continuación, pulse el botón 2 veces seguidas. Se mostrará el interruptor de temperatura Celsius °C y Fahrenheit °F, y los indicadores correspondientes estarán encendidos.
7. Activación/desactivación del modo Sabbath: Pulse el interruptor de encendido 1 vez y, a continuación, pulse el botón 2 veces seguidas.
8. Este producto tiene una función de alarma de puerta abierta: cuando la puerta permanece abierta durante más de 2 minutos, el avisador empieza a emitir un sonido de alarma "di-di-di"; la alarma sonará una vez cada minuto; cuando la puerta permanezca abierta durante más de 5 minutos, el avisador emitirá continuamente un sonido de alarma "di-di-di". Pulse cualquier botón para detener el sonido de la alarma.

Indicación de averías y alarma

Este producto dispone de función de alarma de avería. En caso de avería del sensor del frigorífico, el área de visualización de la temperatura mostrará diferentes causas de avería: "F2" (fallo del sensor del compartimento de enfriamiento), "F3" (fallo del sensor del compartimento frigorífico), "F1" (fallo del sensor de desescarche), "CE" (fallo de comunicación entre la placa de control principal y la placa de visualización). En estas situaciones, el frigorífico puede seguir funcionando, pero deberá ponerse en contacto con el servicio posventa lo antes posible para repararlo.

"2E" (fallo del motor del ventilador de refrigeración): en esta situación puede que el frigorífico no funcione; deberá ponerse en contacto con el servicio posventa para concertar un mantenimiento lo antes posible.

Panel de control: NorFrost ICE TNF 177 BI SL/B

SIN ESCARCHA

1. La primera vez que se encienda el aparato, o después de reiniciarse tras un corte de corriente, el compartimento congelador funcionará a -18 °C Para cambiar la temperatura o las funciones, pulse el botón durante 3 segundos para desbloquear el panel de control; este se volverá a bloquear después de 30 segundos sin actividad.
   Ajuste de la temperatura del congelador: la escala de temperaturas es "-15°C \~ -24°C, congelación rápida"
2. Con el panel de control desbloqueado, pulse el botón para ajustar la temperatura deseada. En el ajuste de congelación rápida (el indicador de copo de nieve del panel de visualización estará encendido), el congelador funcionará continuamente a -24°C durante 24 horas. A continuación, se detendrá el congelamiento rápido y el ajuste de temperatura volverá a su valor anterior.
3. Interruptor de corriente: Pulse el botón durante 3 segundos para conectar o desconectar la alimentación.
4. Interruptor de temperatura en grados Celsius y Fahrenheit: Pulse el interruptor de encendido 1 vez y, a continuación, pulse el botón 2 veces seguidas. Se mostrará el interruptor de temperatura Celsius °C y Fahrenheit °F, y los indicadores correspondientes estarán encendidos.
5. Activación/desactivación del modo Sabbath: pulse el interruptor de encendido 1 vez y, a continuación, pulse el botón 2 veces seguidas.
6. Este producto tiene una función de alarma de puerta abierta: cuando la puerta permanece abierta durante más de 2 minutos, el avisador empieza a emitir un sonido de alarma "di-di-di"; la alarma sonará una vez cada minuto; cuando la puerta permanezca abierta durante más de 5 minutos, el avisador emitirá continuamente un sonido de alarma "di-di-di". Pulse cualquier botón para detener el sonido de la alarma.

Indicación de averías y alarma

Este producto dispone de función de alarma de avería. En caso de avería del sensor del frigorífico, el área de visualización de la temperatura mostrará diferentes causas de avería: "F4" (fallo del sensor del compartimento congelador), "F5" (fallo del sensor de desescarche), "CE" (fallo de comunicación de la placa de control principal y la placa de visualización). En estas situaciones, el frigorífico puede seguir funcionando, pero deberá ponerse en contacto con el servicio posventa lo antes posible para repararlo.

Las averías anteriores solo se muestran en pantalla, sin sonido.

Alarma de exceso de temperatura en el congelador: si, después de llegar al valor ajustado, la temperatura del congelador sube a >-1 °C, se activará la alarma y destellarán los dígitos de temperatura del congelador. Pulse cualquier botón para detener el sonido de la alarma. Los destellos se mantendrán hasta que la temperatura sea <-1 °C.

Nota: La placa principal se encuentra en el compartimento del compresor.

POSICIÓN	CONDICIONES
5 °C/-18 °C	Verano o temperatura ambiente entre 25-35 °C
5 °C/-18 °C	Primavera, otoño o temperatura ambiente entre 15-25 °C
5 °C/-18 °C	Invierno, o temperatura ambiente entre 5-15 °C
Función de sobrecongelación	Congelación rápida
Función de sobreenfriamiento	Sobreenfriamiento

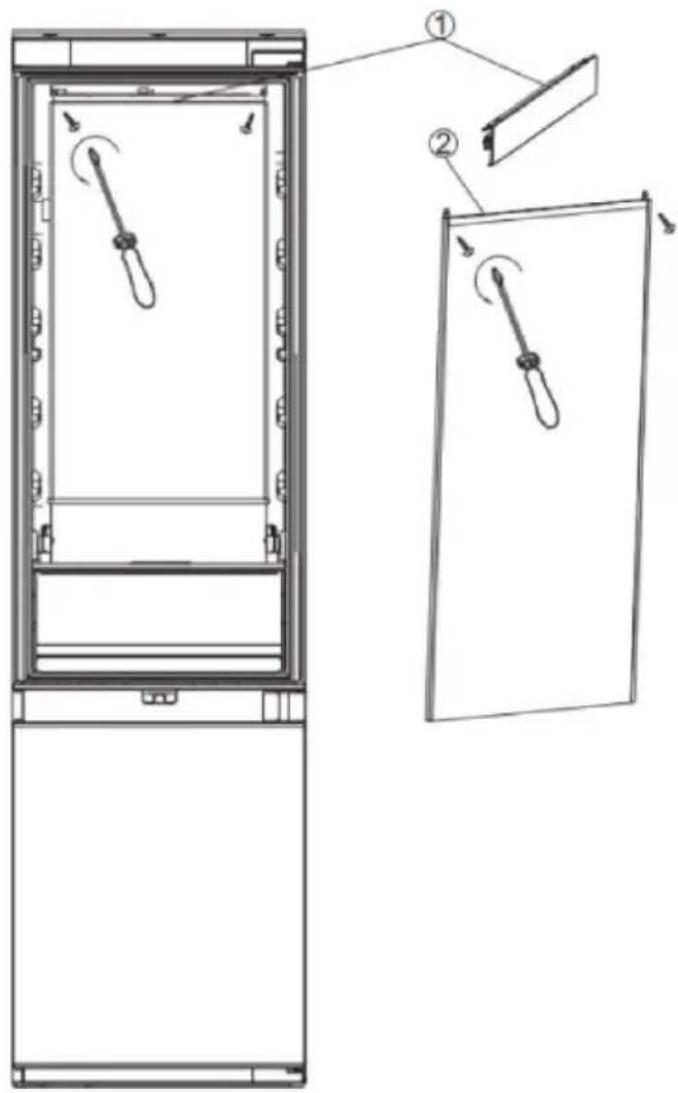

Instrucciones para la sustitución de las luces LED

Nota: la luz LED está configurada para que no pueda ser sustituida por el usuario y debe ser reemplazada por profesionales.

Parámetros de iluminación: 12 V / 10 W

1. Desenchufe el cable de alimentación.
2. Retire el listón embellecedor de aleación de aluminio de la parte superior de la fuente de luz LED de superficie y, a continuación, retire los tornillos de fijación izquierdo y derecho.

Los pasos ① y ② se muestran a continuación.

1. Cambie la placa de luz LED.

2. Vuelva a colocar el listón embellecedor de aleación de aluminio.

Desconecte siempre la alimentación del electrodoméstico antes de ejecutar tareas de limpieza o mantenimiento.

Las secciones del frigorífico y del congelador deben limpiarse con una solución de bicarbonato sódico y agua tibia. No utilice productos abrasivos ni detergentes. Después de la limpieza, enjuague y seque bien el electrodoméstico.

Limpie los estantes y las bandejas de la puerta por separado, a mano, con una solución suave de líquido lavavajillas y agua. No los meta en el lavavajillas.

Si no se va a utilizar el electrodoméstico durante periodos prolongados, desenchúfelo y límpielo. Las puertas deben dejarse ligeramente entreabiertas para evitar la formación de moho y olores desagradables.

Desescarche

El producto tiene un sistema sin escarcha que está diseñado para evitar la acumulación excesiva de hielo. En condiciones de uso normales, no debería ser necesario eliminar periódicamente la escarcha del sistema del congelador.

Recuerde: si encuentra regularmente una gran acumulación de hielo o charcos de agua en la sección del congelador, es probable que la puerta no esté sellando correctamente. Esto podría deberse a defectos en la junta de la puerta o a que la puerta decorativa esté ajustada incorrectamente o sea demasiado pesada. Para obtener más información, consulte la sección de solución de problemas relativos al hielo.

Solución de problemas

Si tiene algún problema con el aparato, deberá revisar la sección de solución de problemas antes de llamar al servicio de atención al cliente.

Si el electrodoméstico no funciona, compruebe que:

• El electrodoméstico recibe energía.
• Los fusibles de la carcasa están intactos y el fusible del enchufe no se ha fundido.
• El frigorífico no se ha apagado.
• La toma del enchufe funciona correctamente. Puede comprobarlo enchufando otro aparato eléctrico para ver si la toma está averiada.

Si el electrodoméstico funciona, pero no muy bien, compruebe que:

• El electrodoméstico no está sobrecargado.
• El termostato está ajustado en una temperatura apropiada.
• Las puertas cierran correctamente.
• Hay suficiente ventilación en las paredes laterales y traseras.

- El sistema de refrigeración, situado en la parte trasera del aparato, está limpio y libre de polvo, y no toca la pared trasera.

Si el electrodoméstico hace ruido, compruebe que:

• El electrodoméstico está nivelado y estable.
  • Las paredes laterales y traseras están despejadas, y no hay nada que se apoye en el aparato.
• Nota: El gas refrigerante del frigorífico puede hacer un ligero burbujeo o gorgoteo, incluso cuando el compresor no está funcionando.

Si el electrodoméstico emite un pitido, compruebe que:

- Las puertas están cerradas. Si una puerta se queda abierta, sonará una alarma después de 60 segundos.

Si se ha formado hielo en la pared trasera del frigorífico:

• Es normal que se formen algunas gotas de hielo en la pared trasera del frigorífico. Esto no es una avería del electrodoméstico.

• Asegúrese de que ningún objeto del interior del frigorífico esté en contacto con la pared trasera.

• Compruebe que haya alguna resistencia al abrir la puerta del electrodoméstico. Si se abre al más mínimo toque puede significar que es necesario sustituir la junta de la puerta.

• Revise la junta de la puerta para ver si hay pliegues, residuos o daños. Si observa alguno y no puede resolver el problema por sí mismo, póngase en contacto con el servicio de atención al cliente para proceder a la sustitución de la junta.
• Esto puede deberse a que la puerta o puertas decorativas no están bien ajustadas. Si no está seguro, pídale a su instalador que revise las puertas decorativas.

Si se ha formado un exceso de hielo en el congelador:

• Compruebe que haya alguna resistencia al abrir la puerta del electrodoméstico. Si se abre al más mínimo toque puede significar que es necesario sustituir la junta de la puerta.
• Revise la junta de la puerta para ver si hay pliegues, residuos o daños. Si observa alguno y no puede resolver el problema por sí mismo, póngase en contacto con el servicio de atención al cliente para proceder a la sustitución de la junta.
• Esto puede deberse a que la puerta o puertas decorativas no están bien ajustadas. Si no está seguro, pídale a su instalador que revise las puertas decorativas.

Si una o varias de las unidades LED del interior del electrodoméstico no funcionan:

- Póngase en contacto con el servicio de atención al cliente para concertar una visita de mantenimiento.

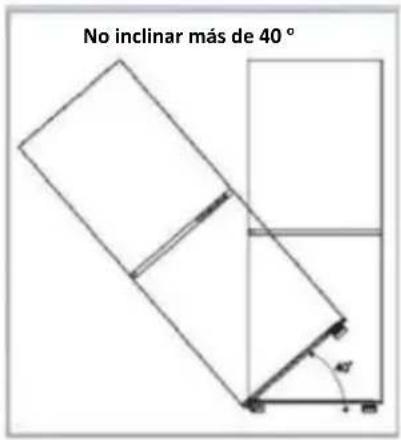

Preparación de la instalación

Este electrodoméstico no debe instalarse nunca cerca de fuentes de calor, tales como elementos calefactores o placas de cocina, ni en lugares húmedos.

Solicite la ayuda de otra persona, o dos, para instalar este electrodoméstico. Este electrodoméstico puede tener bordes afilados. Utilice los EPI adecuados para la tarea y el entorno.

• Para asegurarse de que el electrodoméstico esté nivelado, debe utilizar las patas de altura regulable situadas en la parte delantera del electrodoméstico.
• El sistema de refrigeración de la parte trasera del electrodoméstico no debe tocar la pared trasera. Cuanto mayor sea la separación, mejor.
• El electrodoméstico debe instalarse con una ventilación adecuada.
  Asegúrese de que haya espacio libre por encima del electrodoméstico para permitir la salida del aire y que haya espacio entre la parte trasera del electrodoméstico y la pared.

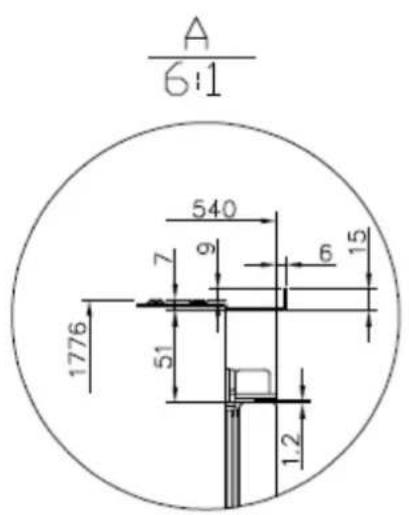

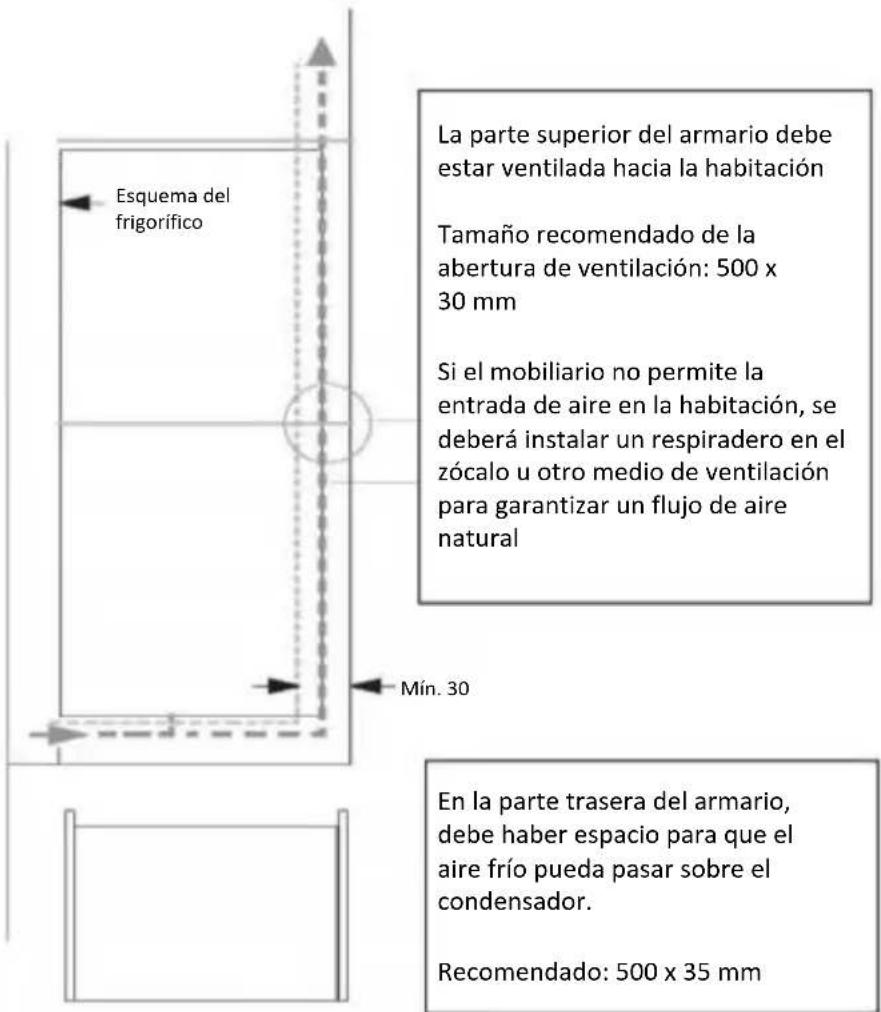

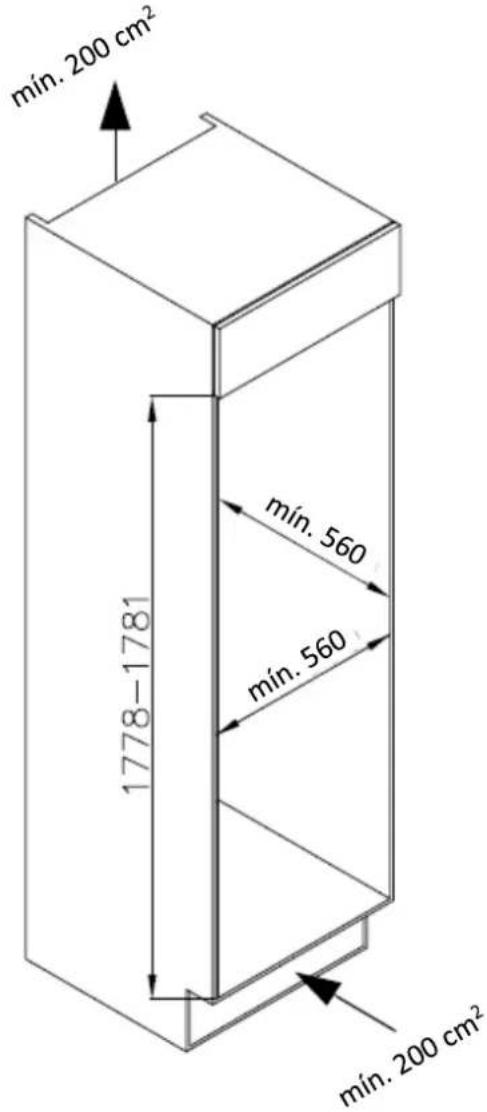

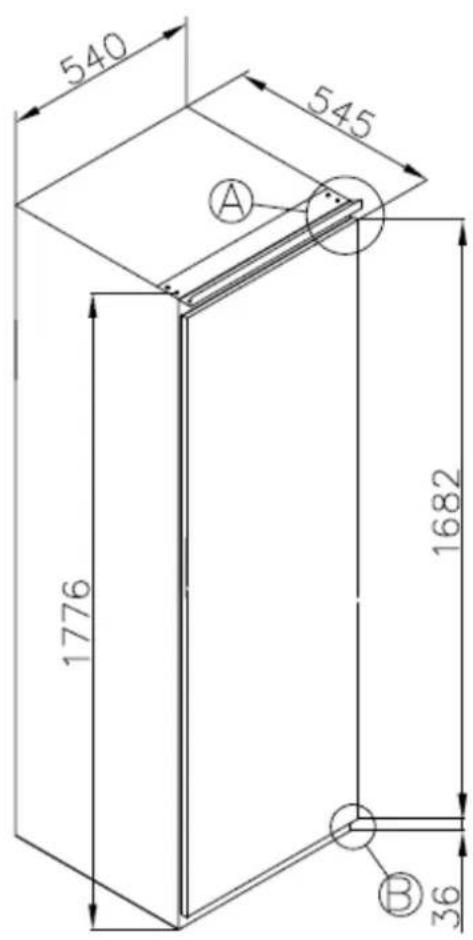

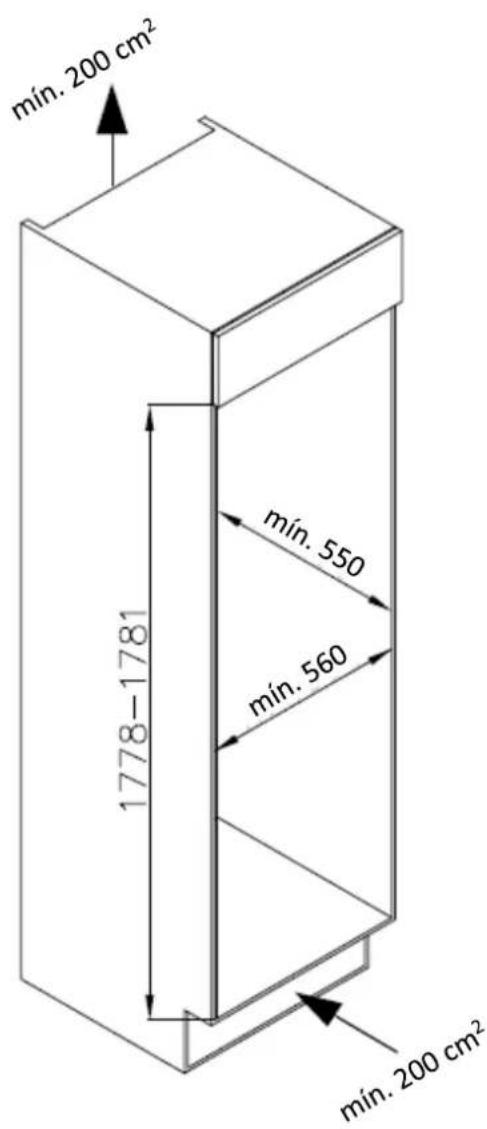

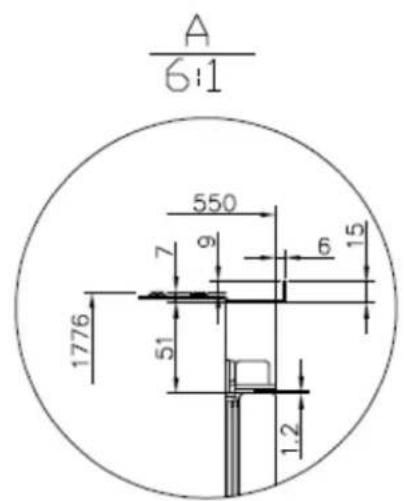

Ventilación

La principal consideración al instalar cualquier unidad de refrigeración en una cocina personalizada es la ventilación. El calor extraído del compartimento de refrigeración debe disiparse en la atmósfera. Una ventilación incorrecta puede provocar el fallo prematuro del compresor, un consumo excesivo de energía, el fallo total del sistema y puede invalidar la garantía suministrada con el electrodoméstico. Para los productos que se vayan a instalar en un módulo elevado, será necesario cumplir los requisitos siguientes:

No inclinar más de 40°

Instrucciones de instalación

mín. 200 cm² 1778-1781 mín. 560 mín. 560 mín. 200 cm²

540 550 1776 1682 36

A 6:1 550 7 9 6 15 1776 51 1.2

B 6:1 1776 4.2 28 8

NorFrost TUNDRA TNF 177 BI SL/B

mín. 200 cm² 1778-1781 mín. 550 mín. 560 mín. 200 cm²

540 545 1776 1682 36

A 6:1 540 7 9 6 15 1776 51 1.2

B 6:1 1776 4.2 28 8

NorFrost ICE TNF 177 BI SL/B

Se debe prever una toma de aire en algún punto de la línea de armarios para permitir la entrada de aire. En este ejemplo, se muestra un respiradero de zócalo debajo del frigorífico.

Se debe hacer un corte en el zócalo debajo del frigorífico/congelador y rematarlo con la rejilla de ventilación.

También se puede quitar una pequeña sección del zócalo para permitir la entrada de aire en la unidad (se recomienda 600 mm x 10 mm).

La parte superior del armario debe estar ventilada hacia la habitación Tamaño recomendado de la abertura de ventilación: 500 x 30 mm Si el mobiliario no permite la entrada de aire en la habitación, se deberá instalar un respiradero en el zócalo u otro medio de ventilación para garantizar un flujo de aire natural Mín. 30 En la parte trasera del armario, debe haber espacio para que el aire frío pueda pasar sobre el condensador. Recomendado: 500 x 35 mm

Vista en planta del hueco de ventilación trasero

La parte superior del armario debe estar ventilada hacia la habitación

Tamaño recomendado de la abertura de ventilación: 500 x 30 mm

Si el mobiliario no permite la entrada de aire en la habitación, se deberá instalar un respiradero en el zócalo u otro medio de ventilación para garantizar un flujo de aire natural

En la parte trasera del armario, debe haber espacio para que el aire frío pueda pasar sobre el condensador.

Recomendado: 500 x 35 mm

Se aprecia claramente el canal abierto en la parte trasera. Para el correcto funcionamiento del electrodoméstico, es importante que la parte superior de la carcasa no esté bloqueada. En la mayoría de los módulos, suele haber un canal con una profundidad de 40-50 mm.

Es necesario que haya un orificio de ventilación en el zócalo de la unidad que permita la entrada de aire a la zona del compresor y el intercambiador de calor.

Por regla general, cuanto más aire pueda entrar y salir, mejor y más eficiente será el funcionamiento del producto.

Instrucciones de instalación (bisagra corredera)

Con la ayuda de otra persona, o dos, introduzca el aparato en el armario. En la base del aparato hay dos placas de metal. Coloque los separadores blancos suministrados en estas placas. Asegúrese de que los bordes de la base del armario.

x2

Introduzca el aparato en la columna colocándolo en el lateral opuesto a las bisagras, y asegúrese de que hay una separación de 3-5 mm.

1

3-5 mm

Atornille la parte inferior del aparato.

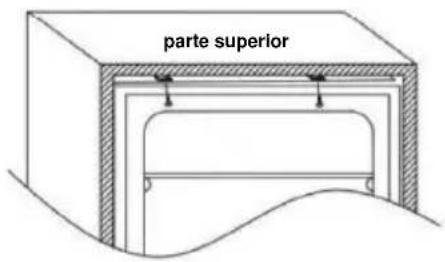

Después de comprobar que la puerta del aparato y la puerta de la columna coinciden, coloque las tapas de plástico que se incluyen en la bolsa de accesorios.

2

parte superior

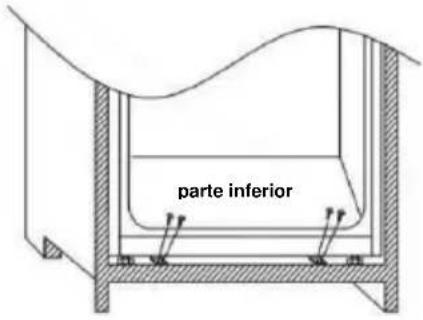

Coloque la junta en el aparato, cortando la parte sobrante si es necesario. Coloque las tapas de plástico en las partes inferiores.

3

parte inferior

4

Utilice un destornillador de cruz para aflojar el pasador de conexión situado debajo de la bisagra central derecha y ajustelo para atornillarlo a la pared derecha del armario.

5

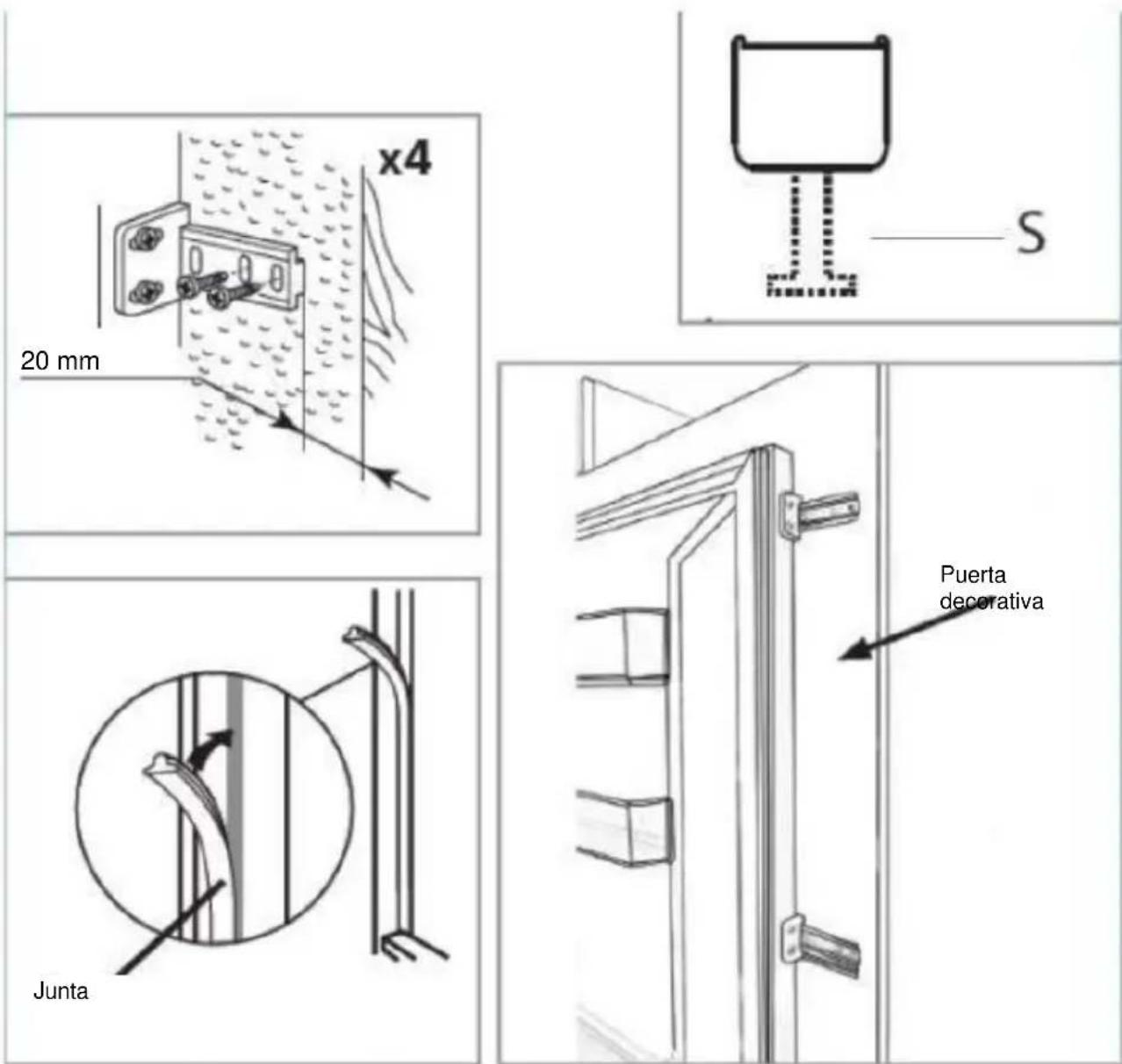

Montaje de las puertas integradas

• Asegúrese de que haya un espacio de 3 a 4 mm entre el lado sin bisagras y la pared del armario.
• Coloque el deslizador en el soporte y fijelo a la puerta del armario a una distancia de 20 a 22 mm desde el borde del tablero, como se muestra en la imagen siguiente, asegurándose de que esté en la posición central y horizontal dentro del soporte. Apriete firmemente a mano.
• Rellene el hueco en el lado sin bisagras con la junta/banda de sellado proporcionada.
• El aspecto final de los deslizadores de la puerta debe ser similar al de la imagen siguiente, que muestra 2 deslizadores en su posición.

Asegúrese de que las puertas del aparato se abren, cierran y sellan correctamente.

Una vez completado, y si está satisfecho con el ajuste del aparato en el armario, doble y encaje las partes de los separadores blancos marcados con una "S", como se muestra en la línea punteada del esquema. Deje el resto de la tapa del separador en su posición sobre las placas de metal.

Importante: Al finalizar la instalación, compruebe que el aparato está asegurado dentro de la unidad y que la(s) puerta(s) se abren y se cierran correctamente. Si no hay resistencia de las juntas de las puertas al abrirlas, es probable que las puertas del aparato o las decorativas no estén bien colocadas.

Cambio del lado de apertura de la puerta del electrodoméstico

Le recomendamos que pida ayuda a otra persona para sujetar las puertas mientras realice esta operación.

Desmonte la tapa superior derecha de la bisagra y la bisagra con un destornillador.

Desmonte la bisagra central y su pasador de conexión situado en la parte inferior.

Retire la puerta superior.

Retire la puerta inferior.

Retire la bisagra inferior derecha y los tapones de plástico de la izquierda, y vuelva a colocarlos en el lado opuesto.

Monte la bisagra superior derecha en la parte inferior izquierda y coloque la tapa.

Vuelva a montar las puertas y las bisagras de abajo arriba, de 1 a 4.

Compruebe que la puerta sella correctamente:

Después de invertir el sentido de apertura de la puerta, es normal que la junta se comprima. Con la puerta cerrada, utilice un secador de pelo para dilatar la junta y rellenar el hueco entre la puerta y el cuerpo del electrodoméstico. Tenga cuidado de no utilizar el secador de pelo demasiado cerca del electrodoméstico, ya que podría dañar la junta. Una distancia de aproximadamente 10 cm debería ser suficiente. Cuando haya terminado, deje que la junta y la puerta se enfríen antes de tocarlas. Una vez hecho esto, la junta permanecerá en su posición.

SUMMARY

Cuidados e limpeza 13

Descongelar....13

Recomendado: 500 x 35 mm

Hoja de información del producto ES

REGLAMENTO DELEGADO (UE) 2019/2016 DE LA COMISIÓN
Nombre o marca del proveedor: Nodor
Dirección del CNA Group, Carrer del Ter, 2 08570 Torelló (ESPAÑA)proveedor:
Identificador del NorFrost ICE TNF 177 BI SL /Bmodelo:
Tipo de aparato frigorífico:
Aparato silencioso:		-	Tipo de diseño:	Incorporado		√
				Libre
Aparato para almacenar vino:		-	Otros aparatos frigoríficos:			√
Parámetros generales del producto:
Parámetro		Valor	Parámetro			Valor
Dimensiones totales (milímetros)	Altura	1776	Volumen total (dm3o l)			200
	Anchura	540
	Profundidad	550
IEE		99.5	Clase de eficiencia energética			E
Emisiones de ruido acústico aéreo (dB(A) re 1 pW)		41	Clase de emisión de ruido acústico aéreo			C
Consumo anual de energía (kWh/a)		231	Clase de clima:	Extendido Templado
				Templado
				Subtropical		√
				Tropical
Temperatura ambiente mínima (°C) para la que es adecuado el aparato frigorífico		16	Temperatura ambiente máxima (°C) para la que es adecuado el aparato frigorífico			38
Entorno invernal		No
Parámetros del compartimento:
Tipo de compartimento		Parámetros y valores de los compartimentos
		Volumen del compartimento (dm3o l)	Ajustes de temperatura recomendados para optimizar almacenamiento de los alimer (°C) Estos ajustes no deben contradecir las condiciones almacenamiento establecidas el cuadro 3 del anexo IV		Capacidad de congelación (kg/24h)	Tipo de descongelación (autodescongelación = A, descongelación manual=M)
Despensa	No	-	-		-	-
Almacenamiento de vino	No	-	-		-	-
Bodega	No	-	-		-	-
Alimentos frescos	No	-	-		-	-
Enfriar	No	-	-		-	-
0 estrellas o fabricación de hielo	No	-	-		-	-
1 estrella	No	-	-		-	-
2 estrellas	No	-	-		-	-
3 estrellas	No	-	-		-	-
4 estrellas	Sí	180	5.0		9.0	A
Sección de 2 estrellas	Sí	20	N/A		N/A	A
Compartimento de temperatura variable	No	-	-		-	-
Para compartimentos de 4 estrellas
Congelación rápida			Yes
Parámetros de la fuente de luz:
Tipo de fuente luminosa			LED Module
Clase de eficiencia energética			G
Duración mínima de la garantía ofrecida por el fabricante (meses):					36
Más información:
Enlace web al sitio web del fabricante, donde se encuentra la información del punto4(a) Anexo del Reglamento (UE) 2019/2019 de la Comisión:

Hoja de información del producto ES

REGLAMENTO DELEGADO (UE) 2019/2016 DE LA COMISIÓN
Nombre o marca del proveedor: Nodor
Dirección del CNA Group, Carrer del Ter, 2 08570 Torelló (ESPAÑA)proveedor:
Identificador del NorFrost TUNDRA TNF 177 BI SL /Bmodelo:
Tipo de aparato frigorífico:
Aparato silencioso:		-	Tipo de diseño:	Incorporado		√
				Libre
Aparato para almacenar vino:		-	Otros aparatos frigoríficos:			√
Parámetros generales del producto:
Parámetro		Valor	Parámetro			Valor
Dimensiones totales (milímetros)	Altura	1776	Volumen total (dm3o l)			280
	Anchura	540
	Profundidad	550
IEE		86.6	Clase de eficiencia energética			E
Emisiones de ruido acústico aéreo (dB(A) re 1 pW)		41	Clase de emisión de ruido acústico aéreo			C
Consumo anual de energía (kWh/a)		137	Clase de clima:	Extendido Templado
				Templado
				Subtropical		√
				Tropical
Temperatura ambiente mínima (°C) para la que es adecuado el aparato frigorífico		16	Temperatura ambiente máxima (°C) para la que es adecuado el aparato frigorífico			38
Entorno invernal		No
Parámetros del compartimento:
Tipo de compartimento		Parámetros y valores de los compartimentos
		Volumen del compartimento (dm3o l)	Ajustes de temperatura recomendados para optimizar almacenamiento de los alimer (°C) Estos ajustes no deben contradecir las condiciones almacenamiento establecidas el cuadro 3 del anexo IV		Capacidad de congelación (kg/24h)	Tipo de descongelación (autodescongelación = A, descongelación manual=M)
Despensa	No	-	-		-	-
Almacenamiento de vino	No	-	-		-	-
Bodega	No	-	-		-	-
Alimentos frescos	Yes	172	5		N/A	A
Enfriar	Yes	108	3		N/A	-
0 estrellas o fabricación de hielo	No	-	-		-	-
1 estrella	No	-	-		-	-
2 estrellas	No	-	-		-	-
3 estrellas	No	-	-		-	-
4 estrellas	No	-	-		-	-
Sección de 2 estrellas	No	-	-		-	-
Compartimento de temperatura variable	No	-	-		-	-
Para compartimentos de 4 estrellas
Congelación rápida			No
Parámetros de la fuente de luz:
Tipo de fuente luminosa			LED Module
Clase de eficiencia energética			G
Duración mínima de la garantía ofrecida por el fabricante (meses):					36
Más información:
Enlace web al sitio web del fabricante, donde se encuentra la información del punto4(a) Anexo del Reglamento (UE) 2019/2019 de la Comisión:

Este producto contiene una fuente de luz LED de clase de eficiencia energética .

Oficinas: c/ Anabel Segura, 11, Edif. A, 3a pl. 28108. Alcobendas. Madrid. España

Fábrica: c/ del Ter 2, Apdo. 9. 08570. Torelló.Barcelona. España

T. [phone] - Fax [phone]

www.cnagroup.es - [e-mail]

Atención al Cliente: 902 410 450 / [phone] - [e-mail]

International SAT - www.cnagroup.es/warranty
