Caractéristiques techniques	Compteur d'énergie Bearware 305740
Type de mesure	Mesure de la consommation d'énergie électrique
Plage de mesure	0 à 9999 kWh
Affichage	Écran LCD rétroéclairé
Alimentation	Fonctionne sur secteur
Utilisation	Idéal pour surveiller la consommation d'énergie des appareils électroménagers
Maintenance	Nettoyer régulièrement l'écran et vérifier les connexions électriques
Sécurité	Respecter les normes de sécurité électrique lors de l'utilisation
Informations générales	Produit léger et facile à installer, adapté pour un usage domestique

FOIRE AUX QUESTIONS - 305740 Bearware

Comment installer le compteur d'énergie Bearware 305740 ?

Pour installer le compteur d'énergie, branchez-le dans une prise murale, puis connectez l'appareil que vous souhaitez mesurer. Assurez-vous que l'appareil est allumé pour obtenir des données précises.

Pourquoi le compteur d'énergie ne s'allume-t-il pas ?

Vérifiez que le compteur est correctement branché et que la prise murale fonctionne. Essayez de brancher un autre appareil dans la même prise pour tester.

Comment lire les données sur l'écran du compteur d'énergie ?

L'écran affiche la consommation d'énergie en kilowattheures (kWh), la puissance en watts (W) et le coût estimé en fonction du tarif que vous avez entré. Consultez le manuel pour des instructions détaillées.

Le compteur affiche des valeurs incorrectes, que faire ?

Assurez-vous que le compteur est correctement calibré et qu'il n'y a pas de défauts physiques. Si le problème persiste, réinitialisez le compteur en le débranchant pendant quelques minutes.

Puis-je utiliser le compteur d'énergie avec des appareils à forte puissance ?

Le compteur d'énergie Bearware 305740 est conçu pour des appareils jusqu'à 3680 W. Ne dépassez pas cette limite pour éviter d'endommager le compteur.

Comment réinitialiser le compteur d'énergie ?

Pour réinitialiser le compteur, débranchez-le de la prise pendant environ 5 minutes, puis rebranchez-le. Cela remettra à zéro toutes les données affichées.

Le compteur d'énergie est-il compatible avec les prises françaises ?

Oui, le compteur d'énergie Bearware 305740 est compatible avec les prises françaises standard.

Où puis-je trouver le manuel d'utilisation du compteur d'énergie ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Bearware dans la section support.

MODE D'EMPLOI 305740 Bearware

Nous vous remercions d'avoir choisi un produit BEARWARE. Pour que vous puissiez pleinement profiter de l'appareil que vous avez acquis, lisez attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Appareil de mesure de coûts énergétiques
• Mode d'emploi

2. Caractéristiques techniques

Tension électrique 240 V CA~ 50 Hz
Intensité maximale du courant 16 A
Puissance maximale 3680 W
Alimentation électrique (mémoire de données)	3,6 V Ni-MH / 40 mAh
Température de fonctionnement 0°C - 40°C
Précision +/-2 %
Autonomie/ Domaine de mesure	0,1 - 3680 W (puissance)200 V - 276 V (tension)0,0 kWh - 9999,9 kWh (consommation)45-65 Hz (plage de fréquence)
Caractéristiques	Mesure et calcul de nombreuses informations sur la consommation d'énergie des appareils connectésEnregistrement des données (alimenté par batteries) en cas d'une panne de courant

3. Mise en service

Sortez le produit de l'emballage et retirez tout matériau d'emballage. Branchez ensuite l'appareil de mesure de coûts énergétiques à une prise de courant de sécurité réglementaires. L'appareil est ensuite opérationnel. Des informations détaillées concernant la commande et les possibilités de configuration sont contenues dans les sections suivantes de ce mode d'emploi.

4. Affichages et éléments de commande

CO₂/kg COST/Kwh SET VOLT AMP Kwh WATT MAX OFFICAGE de coût/consommation OVERLOAD WARNING TOTAL PRICE 12 POWERFACTOR AM MD TU WE TH FR SA SU 188 Hz PM 88:88 000K Affichage de temps


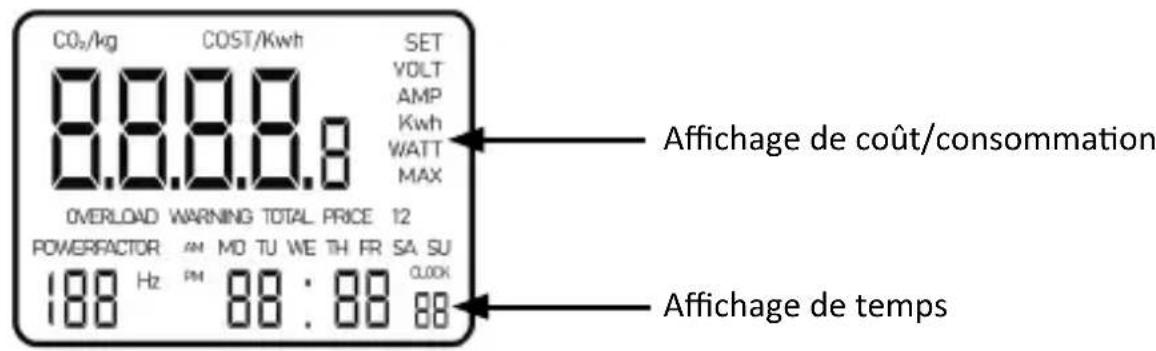

4,1 Affichage

Affichage de coût/consommation :

L'affichage montre des informations actuelles sur la consommation, sur le coût total des phases de temps, sur la tension du secteur, sur la consommation de courant de la charge et sur les valeurs de CO2 du jour actuel.

Affichage de temps :

Cet affichage montre l'heure actuelle.

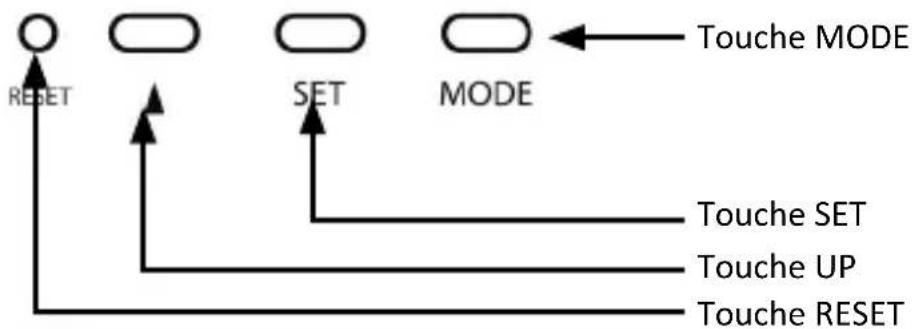

4,2 Fonctions des touches

Touche MODE :

- Avec cette touche, vous pouvez commuter entre les différents modes d'affichage.

Touche Up :

- Dans le mode de fonctionnement normal, cette touche permet de commuter entre les affichages de 12 et de 24 heures.

- Dans le menu de configuration, cette touche permet d'augmenter la valeur. Maintenez la touche enfoncée un peu plus longtemps pour une progression plus rapide.

Touche SET :

- Ouvrir le menu de configuration.

Touche RESET :

Appuyez et maintenez la touche RESET enfoncée à l'aide d'un objet pointu pour effacer tous les paramétrages (y compris l'heure) et redémarrer l'appareil.

5. Réglages de l'heure

Remarque : Nous recommandons de brancher l'appareil à une prise correctement installée pendant environ 2-3 heures pour charger la batterie interne, avant de le mettre en service.

1. Appuyez une fois sur la touche „SET“. L'affichage du jour de la semaine commence à clignoter (si cela ne fonctionne pas, appuyez plusieurs fois sur la touche „MODE“ jusqu'à ce que l'affichage de l'heure apparaisse en bas à droite de l'écran).
2. Appuyez sur la touche „UP“ jusqu'à ce que le jour de la semaine souhaité soit réglé.
3. Appuyez ensuite sur la touche „SET“. L'affichage des heures commence à clignoter.
4. Appuyez sur la touche „UP“ jusqu'à ce que l'heure souhaitée soit réglée.
5. Appuyez ensuite à nouveau sur la touche „SET“. L'affichage des minutes se met à clignoter.

6. Appuyez sur la touche „UP“ jusqu'à ce que la minute souhaitée soit réglée.

7. Appuyez ensuite à nouveau sur la touche „SET“. L'heure s'affichera à nouveau à l'écran.

Appuyez sur la touche « UP », durant l'affichage de l'heure, afin de changer entre l'affichage de 12 heures et de 24 heures.

Si l'heure affichée est incorrecte, un nouveau réglage est nécessaire. Veuillez répéter les étapes ci-dessus.

Si tous les réglages sont effectués et corrects, vous pouvez brancher l'appareil sur une prise de courant 230-240 V correctement raccordée.

Placez vote appareil électrique dans l'appareil de mesure de puissance et mettez-le en marche. L'appareil de mesure des coûts électriques va mesurer la puissance absorbée par l'appareil électrique inséré.

6. Paramètres des coûts

Appuyez sur la touche « MODE » pendant env. 5 secondes, durant l'affichage de la tension, du courant ou de la puissance.

Ces 11 phases de temps sont réglables :

• Lundi
• Mardi
• Mercredi
• Jeudi
• Vendredi
• Samedi
• Dimanche
  • Lundi Mardi Mercredi Jeudi Vendredi
  • Lundi Mardi Mercredi Jeudi Vendredi Samedi
• Samedi Dimanche
  • Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche

Régler le prix unitaire 1

1. Appuyez brièvement une fois sur la touche « SET ». « SET » est affiché sur l'écran, le premier chiffre du premier prix unitaire/kWh clignote. Configurez celui-ci à l'aide de la touche « UP ».
2. Appuyez de nouveau sur la touche « SET » pour configurer le deuxième chiffre. Le deuxième chiffre du premier prix unitaire/kWh clignote. Configurez celui-ci à l'aide de la touche « UP ».
3. Répétez le processus avec les chiffres 3 et 4.
4. Après avoir réglé le 4e chiffre, appuyez à nouveau sur la touche „SET“ pour régler le point décimal du premier prix unitaire.
5. Le point décimal/kWh clignote. Réglez-le à l'aide de la touche „UP“.
6. Appuyez ensuite de nouveau sur la touche « SET » brièvement, le jour de semaine (point de départ) du premier prix unitaire/kWh clignote. Configurez celui-ci à l'aide de la touche « UP ».
7. Répétez le processus avec l'affichage des heures et des minutes. Avec la touche « UP », vous pouvez régler les valeurs.

Régler le prix unitaire 2

Après la configuration du prix unitaire 1, appuyez sur une fois brièvement la touche « MODE » pour configurer ensuite le deuxième prix unitaire. Procédez comme décrit au point précédent.

Configurer le courant de charge maximal

1. Après la configuration du prix unitaire 2, appuyez brièvement sur la touche « MODE ».
2. Appuyez ensuite une fois brièvement sur la touche « SET », « SET » et « AMP » sont affichés à l'écran, le premier chiffre du courant de charge max. clignote.
3. Appuyez de nouveau sur la touche « SET », le deuxième chiffre du courant de charge max. clignote. Vous pouvez le configurer à l'aide de la touche « UP ».
4. Répétez le processus avec les chiffres 3 et 4 du courant de charge maximal.
5. L'affichage d'avertissement de surcharge commence à clignoter, dès que la charge dépasse la valeur réglée. Vous devez ensuite retirer l'appareil électrique de l'appareil de mesure de coûts énergétiques ou configurer de nouveau la valeur de surcharge (courant de charge max.).

Affichage des données

Appuyer sur la touche « MODE » commute le mode d'affichage comme suit :

Tension -> Courant -> Puissance -> Puissance max. -> kWh -> CO2 -> Coût total et durée d'utilisation totale -> Coût et durée d'utilisation avec prix unitaire 1 -> Coût et durée d'utilisation avec prix unitaire 2

Lorsque le symbole « OVER » clignote à l'écran, le courant de charge max. réglé est dépassé.

Réinitialiser les données

Lorsque vous maintenez la touche « MODE » enfoncée pendant env. 5 secondes dans l'affichage « Puissance max. », l'affichage de la puissance max. est réinitialisé. Lorsque vous maintenez la touche « MODE » enfoncée pendant env. 5 secondes, durant l'affichage

« Tension », les coûts d'électricité totaux ou les coûts d'électricité pour le prix unitaire 1 ou pour le prix unitaire 2 sont supprimés.

8. Réinitialiser l'appareil

Appuyez sur la touche « RESET » sur la partie avant de l'appareil à l'aide d'un objet pointu pour effacer tous les paramétrages et redémarrer l'appareil. Attention ! Faites attention à ne pas vous blesser avec l'objet utilisé !

ATTENTION!

• Ne pas brancher en série !
• Sans tension uniquement lorsque la fiche est retirée !
• Pour utilisation en espaces intérieurs uniquement !
  • Aucune maintenance n'est nécessaire !
• Ne connectez aucun appareil dans lequel la charge dépasse 16 A.
• Veillez toujours à ce que la fiche soit intégralement et correctement branchée.
• Nettoyez l'appareil uniquement avec un chiffon sec.
• Ne plongez pas l'appareil dans l'eau !

Symboles

Borne de mise à la terre

Courant alternatif

Pour utilisation en espaces intérieurs uniquement

Catégorie de surtension II

9. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé.

Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental.

Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

10. Informations sur la mise au rebut de vos appareils

Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent.

L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales.

Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez visiter la page :

ecosystem recycler c'est protéger Pour recycler un équipement électrique 0 809 540 590 Service gratuit • prix appel www.ecosystem.eco

11. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants : Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuitement à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortiment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mercure.

FR Cet appareil, ses accessoires, piles et cordons se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DECHETERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Directive DEEE 2012/19/UE Numéro de registre DEEE : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 305740 est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la directive. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
