302737 - Compteur d'énergie Bearware - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie
Marque	Bearware
Modèle	302737
Alimentation	230 V ~ 50 Hz
Courant maximal	16 A
Puissance maximale	3680 W
Précision	± 2 %
Plage de mesure de tension	200 V - 276 V
Plage de mesure de puissance	0,1 W - 3680 W
Plage de mesure de consommation	0,0 kWh - 9999,9 kWh
Plage de mesure des coûts	0,00 € - 9999 €
Température ambiante	0 °C à 40 °C
Fonctions principales	Mesure de puissance, tension, consommation en kWh, coûts électriques, sécurité enfant intégrée
Affichage	Écran LCD avec indicateurs TOTAL, V, W, €/kWh, ENERGY OVERLOAD
Touches de commande	MODE, UP, RESET
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas immerger dans l'eau
Sécurité	Utilisation intérieure uniquement, ne pas brancher en série, prise de sécurité enfant, ne pas dépasser 16 A
Informations générales	Conforme à la directive DEEE, numéro d'enregistrement DE 67896761, garantie légale

FOIRE AUX QUESTIONS - 302737 Bearware

Comment régler le prix du kilowattheure ?

Appuyez et maintenez la touche MODE pendant environ 4 secondes jusqu'à ce que le premier chiffre clignote. Utilisez la touche UP pour régler la valeur. Appuyez sur MODE pour passer au chiffre suivant. Validez en maintenant MODE enfoncé 4 secondes.

Comment réinitialiser le compteur ?

Utilisez un objet pointu pour appuyer sur le bouton RESET à l'avant de l'appareil. Cela efface toutes les données calculées.

Que faire si l'écran affiche 'ENERGY OVERLOAD' ?

Cela signifie que la puissance dépasse la limite. Débranchez les appareils trop puissants. La charge maximale est de 3680 W (16 A).

Puis-je utiliser le compteur à l'extérieur ?

Non, le compteur est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'humidité et de l'eau.

Le compteur a-t-il une batterie intégrée ?

Non, l'appareil ne possède pas de batterie. Il doit être branché sur une prise secteur pour fonctionner. Les données sont conservées en cas de coupure de courant grâce à une mémoire interne.

Comment changer de mode d'affichage ?

Appuyez sur la touche MODE pour parcourir les modes : Puissance, Tension, Consommation (kWh), Coûts totaux, Coûts par kWh.

Quelle est la précision du compteur ?

La précision est de ± 2 % pour les mesures.

Puis-je brancher plusieurs compteurs en série ?

Non, il est interdit de brancher des compteurs en série. Chaque compteur doit être branché directement sur une prise.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché sur une prise fonctionnelle. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le compteur ?

Nettoyez l'appareil avec un chiffon sec. Ne le plongez jamais dans l'eau et n'utilisez pas de produits chimiques.

MODE D'EMPLOI 302737 Bearware

1. Contenu de la livraison....17
2. Données techniques....17
3. Mise en service....17
4. Affichage et éléments de commande....18
   4.1 Affichage....18
5. Paramétrage ....18
   5.1 Changement de mode....18
   5.2 Paramétrage des coûts....19
6. Réinitialiser l'appareil ....19
7. Consignes de sécurité et exclusion de responsabilité ....20
8. Informations sur la mise au rebut 21
9. Indications pour l'élimination des batteries ....22

Nous vous remercions d'avoir choisi un produit BEARWARE. Pour que vous puissiez profiter longtemps de votre appareil acheté, veuillez lire attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Appareil de mesure de coûts énergétiques
• Mode d'emploi

2. Données techniques

Tension électrique 230 V	CA~ 50 Hz
Intensité maximale du courant	16A
Puissance maximale 3680W
Température ambi-ante	0°C - 40°C
Précision +/-2 %
Autonomie/Domaine de mesure	0,1 - 3680 W (puissance)200 V - 276 V (tension)0,0 KWh - 9999,9 KWh (consommation)0,00 € - 9999 € (coûts électriques)
Caractéristiques	Mesure et calcul de nombreuses informations sur la consommation d'énergie d'appareils connectésSécurité enfants (prise)

3. Mise en service

Sortez le produit de l'emballage et retirez tout matériau d'emballage. Branchez ensuite l'appareil de mesure de coûts énergétiques à une prise de courant de sécurité réglementaires.

L'appareil est ensuite opérationnel. Des informations détaillées concernant la commande et les possibilités de configuration sont contenues dans les sections suivantes de ce mode d'emploi.

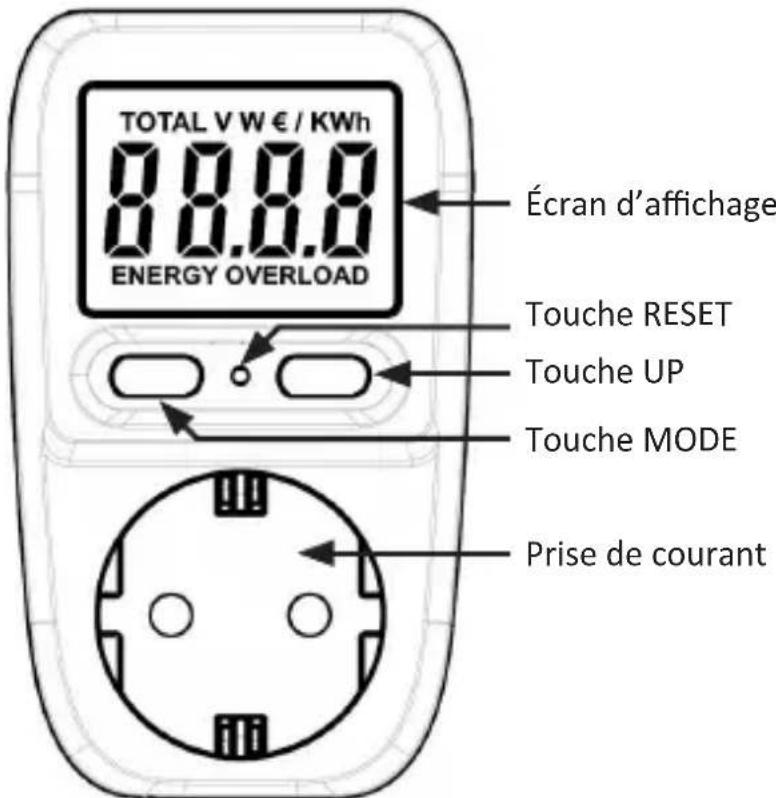

4. Affichages et éléments de commande

TOTAL V W € / KWh 8.8.8.0 ENERGY OVERLOAD Écran d'affichage Touche RESET Touche UP Touche MODE Prise de courant

4.1 Affichage

Écran d'affichage :

L'affichage montre des informations sur la consommation, sur les coûts, sur la tension du secteur et sur la puissance.

5 Paramétrage

5.1 Changement de mode

Appuyez sur la touche « MODE » pour naviguer entre les différents modes. L'ordre de changement est le suivant :

1. Puissance ; 2. Tension ; 3. Consommation en kWh ; 4. Coûts électriques (to-taux) ; 5 Coûts électriques en Euro (€) par kWh

5.2 Réglages des coûts

Pour calculer les coûts d'énergie, réglez le prix du kilowatt par heure. La valeur à ajuster représente le coût du kilowatt/heure. Après 10 secondes d'inactivité, le compteur d'énergie revient à l'affichage standard.

Exemple : Pour un prix du kWh de 0,24 €/kwh, procédez comme suit :

1. Appuyez et maintenez sur la touche „MODE“ enfoncée pendant environ 4 secondes jusqu'à ce que le premier chiffre de l'affichage commence à clignoter.
2. Le premier chiffre clignote, pour le réglage de 24 cents par KWh sauter cela.
3. Appuyez deux fois sur la touche „MODE“ pour que le premier chiffre après la virgule décimale clignote.
4. Appuyer sur la touche „UP“ jusqu'à ce que l'afficheur indique la valeur souhaitée.
5. Appuyez à nouveau sur la touche „MODE“ et réglez la deuxième valeur décimale.
6. Validez les réglages en appuyant à nouveau sur la touche „MODE“ pendant env. 4 secondes.

Ce produit n'a pas de batterie intégrée ! L'appareil ne peut être utilisé qu'en liaison avec une prise de courant.

6. Dispositif de remise à zéro

Le compteur d'énergie enregistre les données et les entrées pertinentes. Les coûts et la consommation sont stockés en 0,10 étapes et sont maintenus même sans électricité. Cela comprend les coûts par KWh ainsi que l'enregistrement des „coûts totaux et de la consommation totale en KWh".

Pour redémarrer l'appareil ou effacer toutes les données calculées, appuyez sur le bouton „RESET“ à l'avant de l'appareil en utilisant un objet pointu.

Attention et soyez prudent ! Veillez à ne pas vous blesser avec l'appareil !

ATTENTION!

• Veuillez ne pas brancher en série !
- Sans tension uniquement lorsque la fiche est retirée !
- Pour utilisation en espaces intérieurs uniquement !
- Ne connectez aucun appareil dans lequel la charge dépasse 16A.
- Veillez toujours à ce que la fiche soit intégralement et correctement branchée.
- Nettoyez l'appareil uniquement avec un chiffon sec.
- Ne plongez pas l'appareil dans l'eau ! Le présent produit possède une protection en cas de coupure d'alimentation. Toutes les données seront automatiquement enregistrées en cas de séparation de la tension.
- Le fabricant offre une garantie conformément aux lois en vigueur dans votre pays, pour une durée toutefois d'au moins 1 an (2 ans en Alle-magne). Le début de la période de garantie est la date de vente de l'appareil au consommateur final.

7. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne devrait pas être utilisé s'il a reçu un coup ou a été autrement endommagé.

Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental.

Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

Borne de mise à la terre

Courant alternatif

CAT II

Pour utilisation en espaces intérieurs uniquement Catégorie de surtension II

8. Informations sur la mise au rebut de vos appareils

Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte. Vous êtes, en tant que consommateur en vertu de la loi allemande sur l'électricité (ElektroG), obligé de restituer gratuitement les appareils électriques

et électroniques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publiques prévus à cet effet.

Les détails sont réglés par le droit national correspondant.

Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.

9. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants : Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuitement à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortiment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mercure.

Le symbole de la poubelle barrée signifie que la batterie ne doit pas être ajoutée aux ordures ménagères.

Directive DEEE 2012/19 / UE DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 302737 est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la directive. Pour obtenir une déclaration de conformité complète, adressez vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
