305744 - Compteur d'énergie Bearware - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie
Marque	Bearware
Modèle	305744
Tension d'alimentation	230 V CA, 50 Hz
Intensité maximale	16 A
Puissance maximale	3680 W
Alimentation de sauvegarde	Accu Ni-MH 3,6 V 20 mAh (interne, installé à demeure)
Température d'utilisation	0 °C à 40 °C
Humidité relative maximale	80 % jusqu'à 30 °C, 50 % de 30 °C à 40 °C
Altitude maximale	2000 m
Catégorie de surtension	CAT II
Degré d'encrassement	2
Utilisation	Intérieur uniquement
Garantie constructeur	2 ans
Affichages	Tension (V), Intensité (A), Fréquence (Hz), Facteur de puissance, Puissance (W), kWh, Coût, Temps, Émissions CO2, Limite de surcharge
Touches de fonction	SET, ENERGY, COST, UP, RESET
Rétroéclairage	Oui, s'éteint après 15 secondes
Réglages possibles	Prix de l'énergie (€/kWh), Limite de surcharge (W)
Type de mesure	Consommation électrique, coût, émissions CO2

FOIRE AUX QUESTIONS - 305744 Bearware

Comment réinitialiser l'appareil ?

Appuyez sur la touche RESET pendant quelques secondes si l'affichage est erroné ou si l'appareil ne réagit plus.

Comment régler le prix de l'énergie ?

Appuyez sur la touche COST pendant environ 3 secondes. L'affichage Cost/kWh clignote. Utilisez SET pour sélectionner la position et UP pour modifier la valeur. Confirmez avec COST.

Comment régler la limite de surcharge ?

Appuyez sur la touche ENERGY pendant environ 3 secondes. L'affichage Overload clignote. Utilisez SET et UP pour ajuster la valeur. Confirmez avec ENERGY.

Pourquoi le chronométrage s'arrête-t-il ?

Le chronométrage s'arrête lorsque la puissance consommée est inférieure à 2 W. Pour le relancer, augmentez la charge.

Comment lire l'affichage du temps ?

Si le temps mesuré est inférieur à 1 heure, il s'affiche en minutes:secondes. S'il est supérieur, il s'affiche en heures:minutes. Après 24 heures, le compteur revient à zéro et le compteur de jours ('Day') augmente de 1.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est branché sur une prise secteur fonctionnelle. Assurez-vous que la bande plastique du compartiment batterie a été retirée lors de la première utilisation. Si le problème persiste, appuyez sur RESET.

L'appareil peut-il être utilisé en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement, dans un endroit sec. Ne l'exposez pas à l'humidité, à l'eau ou à la neige.

Que signifie le clignotement de 'OVERLOAD' ?

Cela indique que la consommation électrique dépasse la limite de surcharge définie. Réduisez la charge ou augmentez la limite (maximum 3680 W).

Comment entretenir l'appareil ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon sec. Ne le couvrez pas pendant l'utilisation. Rechargez la batterie interne tous les trois mois en branchant l'appareil 24 heures.

Comment recycler l'appareil ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le dans un point de collecte approprié (déchèterie, magasin). Les piles usagées doivent être déposées dans les conteneurs prévus. Consultez www.quefairedemesdechets.fr.

MODE D'EMPLOI 305744 Bearware

Nous vous remercions d'avoir besoin un produit Bearware. Afin que vous puissiez profiter durablement de votre nouvel achat, veuillez lire attentivement le guide de démarrage rapide ci-dessous. Avant demettre en service les marchandises livrées, vérifie qu'elles sont complètes, exemples de defaults et non endommas- gees.

1. Contenu de la livraison

• Appareil de mesure de coûts énergétiques
  Mode d'emploi

2. Caracteristiques techniques

Tensionnélectrique 230 V CA, 50 Hz
Intensité maximale du courant 16 Ampôres
Puisance maximale 3680 Watt
Alimentation du stockage de données Accu Ni-MH 3,6 V 20 mAh (interne ; installé à demeure)
Stockage de données Fonctionne sur batterie en cas de panne de courant
Température ambiente 0-40°C

3. Mise en service

Vérifiez l'intégrité du produit et les composants, ainsi que le fonctionnement lors de la première mise en service de l'appareil. Sortez le produit de l'emballage et retirez la bande de plastique qui sort du compartmente de batteries à l'arrière de l'appareil de mesure de coûts énergétiques. Connectez ensuite les appareils électriques, dont la consommation d'énergie doit être mesurée,à l'appareil de mesure. Branchez ensuite l'appareil de mesure de coûts énergétiques à une prise de courant de sécurité réglementaires. L'appareil est maintainant opérationnel. Des informations détaillées concernant la commande et les possibilités de configuration sont containues dans les suivantes sections de cet aide-mémoire.

Attention! Le chronométrage s'arrête lorsque la valeur est inférieure à 2 W.

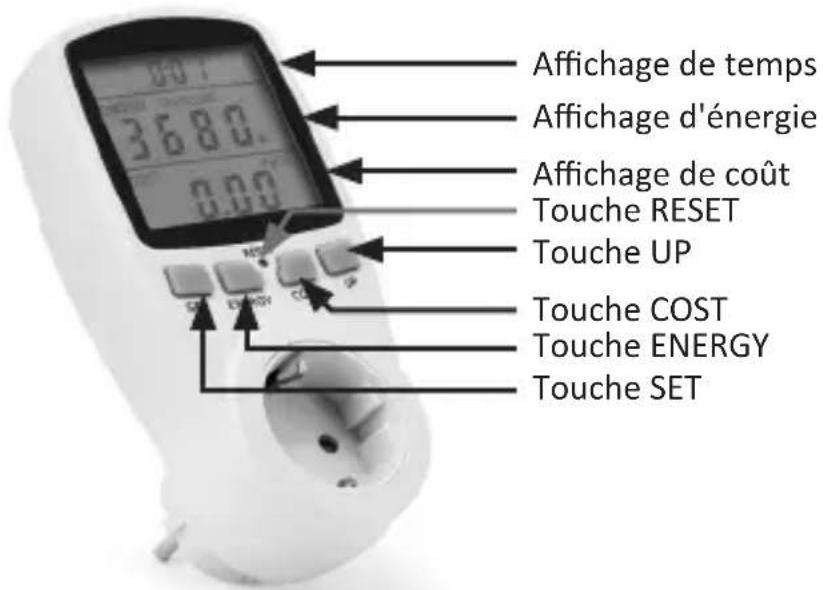

4. Affichage et éléments de commande

Le rétroéclairage s'active après que vous ayez appuyé sur une touche et s'éteint après environ 15 secondes après la dernière pression sur une touche.

4.1 Affichage du temps

L'affichage du temps représenté la durée durant laquelle l'électricité a été consommée. Les suivants points sont à prendre en compte :

• si le temps mesure est inférieur à une heures, le temps est indiquédans le format « minutes: secondes »
• si le temps mesure est supérieur à une heures, le temps est indiqué dans le format « heures: minutes ».
• après 24 heures, le compte recommence à zéro. La valeur « Day » de l'affichage COST est augmentée de 1. dans ce cas.
• La consommation d'électricité des apparèils connectés doit être d'au moins 2W pour que le chronométrage continue.

Appuyez sur les boutons «SET «+»ENERGY» pour remettre l'heure à zéro.

4.2 Affichage d'énergie

L'affichage de l'énergie transmet beaucoup d'informations. Le tableau suivant présente une vue d'ensemble des différentes valeurs.

Affichage valeur représentée

V Tension électrique

A Intensité du courant

Hz Fréquence

POWER FACTOR Facteur de puissance

OVERLOAD + W Limité de surcharge en W

W Performance

Un clignotement de « OVERLOAD » signale que la consommation d'énergie dépasse la limite de surcharge.

4.3 Affichage du coût

L'affichage du coût transmet beaucoup d'informations. Le tableau suivant présente une vue d'ensemble des différentes valeurs.

Affichage valeur représentée
kWh kilowattheures
COST + kWh Prix par kilowattheure
Day	Temps (en jours) durant lequel l'énergie a été consom-mée ; (la valeur est augmentée de 1 lorsque l'affichage du temps a compté 24 heures
KgCO2 Émissions de CO2 (1 kWh correspond à 0,998 kg de CO2)
COST	Coûts énergétiques (kilowattheures x prix par kilowat- theure)

Veuillez appuyer sur les touches « SET » et « COST » simultanément, afin de réinitialiser les données relatives à la consommation d'énergie.

4.4 Touches

Le tableau suivant vous offre une vue d'ensemble des fonctions des touches :

SET	• Commutation des informations affichées des affichages d'énergie et de coût • Sélection de la position à changer lors de la configuration du prix d'énergie ou de la limite de surcharge
ENERGY	• Commutation des informations affichées de l'affichage d'énergie • Appuyer durant 3 secondes permet la configuration de la limite de surcharge
COST	• Commutation des informations affichées de l'affichage de coût • Appuyer durant 3 secondes permet la configuration du prix de l'énergie
UP	• Modification de la position可以选择 lors de la configura-tion du prix d'énergie ou de la limite de surcharge
RESET	• réinitialise l'appareil de mesure, dans le cas où l'affichage est erroné ou si l'appareil ne réagit pas a l'appui de touches.

5. Adaptation du prix de l'énergie

• En cas de non-fonctionnement du consomètre, appuyez sur la touche Réinitialisation (Reset) pendant quelques secondes.
• La batterie interne se décharge en cas de nonfonctionnement prolongé de l'appareil. Branchez le consomètre à une prise sec-teur tous les trois mois pendant environ 24 heures afin de charger la batterie interne.
• Appuyez sur la touche Cost et maintenez-la enforcée pendant environ 3 secondes afin de saisir le prix actuel de l'électricité pour un kilowatt/heure. L'affichage Cost/kWh se met à clignoter
• Sélectionnez à l'aide de la touche Set la position que vous souhaitez saisir.
• Saisissez la valeur souhaitation à l'aide de touche Up.
• Appuyez sur la touche Cost afin d'enregistrer votre saisie et quitter le mode de saisie.

5.1 Adaptation de la limite de surcharge

Attention: L'appareil de mesure des coûts énergétiques est concu pour une puissance maximale de 3680 Watt. Ne placez pas la limite de surcharge au-dessus de cette valeur et ne connectez pas d'appareils dont la valeur de la consommation d'énergie dépasse 3680 Watt.

Un clignotement de « OVERLOAD » dans l'affichage d'énergie signale que la consommation d'énergie dépasse la limite de surcharge.

6. Caracteristiques du milieu environnant

Altitude jusqu'à 2000m
Température 5°C à 40°C
Humidité relative	• jusqu'à 30°C: maximum 80% • 30°C-40°C: maximum 50%
Surtension passagère CAT II
Encrassement 2

7. Déclaration de garantie

Le fabricant garantit ce produit pour une période de 2 ans au niveau de la fabrication et du matériel. Les réparations sous garantie doivent être effectuées exclusivement par un service après-vente agrée. La facture d'origine doit être jointe en guise de justificatif.

Exclus de cette garantie sont: usure normale, modifications, révisions, dommages dûs à la négligence, influences extérieures, domaines d'applications pour lesquels le produit n'est pas conscience ou des produits complètement ou partiellement désassemblés.

8. Consignes d'utilisation importantes

• L'appareil n'est approprié que pour l'utilisation en interieur.
• Veuillez ne pas brancher en série.
• Sans tension uniquement lorsque la fiche est retiree.
• N'utilisez l'appareil que lorsqu'il est sec.
• La puissance électrique maximale indiquée ne doit pas etre dépassee.
• Ce produit ne possède pas d'exigences spéciales en matière de ventilation. Pour des raisons de sécurité, vous devez vous assurer que le produit ne soit pas couvert par un couvre-lit ou autres objets similaires lorsqu'il est en'utilisation.
• Si l'instrument n'est pas utilisé pendant une longue période ou si les valeurs mesurées sont incorrectes, les piles peuvent être vides. Dans ce cas, remplacez-les.

ATTENTION!

9. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pasapprové pour uneutilisation enextérieur,utilisez-leexclusivement dans un endroit sec.Protegez-le d'un taux dhumidité elevé,de I'eau et de la neige.N'exposez pas l'appareil à destempératures élevées.N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations,car cela pourrait endommager les éléments electroniques.Vérifiez que l'appareil n'est pas endomagé avant de I'utiliser. Ne pas utiliser l'appareil s'il a subi un chocol ou qu'il a etendommaged'unequelconqueautre maniere. Veillez à respecter les dispositions et les restrictions nationales.N'utilisez pas l'appareil dans un autre but que celui indiquedans les instructions.Cet apparéil n'est pas un jouet.Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux.Toute modification ou réparation qui n'a pas eté effectué par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie.L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les Presents instructions. Les specifications de l'appareil peuvent être modifiées sans notification préalable.

10. Indications de recyclage

Sur ce page, vous trouvez des informations sur la mise au rebut des DEE par "WD-Plus GmbH".Depuis novembre 2006, lorsque vous achetez un nouvel appar. reil electrique ou electronique, en payant une ,eco-participation",vous parcipez au nancement de la collecte et du recyclage d'un ancien équipement équivalent.

L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réussition, au recyclage d'un produit usageéquivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas'être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques:

• dans les points de distribu on en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre dispossession localement (déchétrie, collecte sélecive, etc.).

"WD-Plus GmbH", via son mandataires Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garanti la collecte, le recyclage et la dépollution de nos apparils électriques usages, dans le respect des plus haute exigences environnementales et sociales.

Ecosystem Eco Organisme/agree par les Pouvoirs publics pour la liere DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numero : "FR031263". Pour plus d'informations sur le recyclage de nos produits et pour discoverir le point de collecte le plus proche de chez vous veuillez visiter la page :

11. Consignes concernant le recyclage des piles

En rapport avec la distribution de batteries ou la livraison d'appareils contenant des batteries, le fournisseur est tenu d'informer le client sur les aspects suivants: Comme utilisateur final, le client est tenu légalement de restituer les batteries us-ages. Il peut restituer gratuitement les batteries usagées que le fournisseur pro-pose ou a proposé comme batteries neues dans son assortment, à l'entrepôt d'expédition (adresse d'expédition) du fournisseur. Les symboles représentés sur les batteries ont la signification suivante; Pb = la batterie contient plus de 0,004 pour cent en masse de plomb, C_d = la batterie contient plus de 0,002 pour cent en masse de cadmium, Hg = la batterie contient plus de 0,0005 pour cent en masse de mercure.

FR

Cet apparéil, ses accessoires, piles et cordons se recyclent

A DEPOSER EN MAGASIN

A DEPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre apparéil !

Directive DEEE:2012/19/EUN° d'enregistrement DE:67896761

Par la presente, la société WD Plus GmbH, déclare que l'appareil 305744 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
