BEDIENUNGSANLEITUNG 305744 Bearware

BEDIENUNGSANLEITUNG / MANUAL

Table of contents

1. Deutsch 3
2. English 10
3. Français 17
4. Italiano 25
5. Espanol 32

Vielen Dank, dass Sie sich für ein Produkt von Bearware entschieden haben. Damit Sie auch lange Freude mit ihrem erworbenen Gerät haben werden,lesen Sie sichitte die nachfolgende Bedienungsanleitung aufmerksam durch.. Prufen Sie vorInbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Energiekostenmessgerät
  Bedienungsanleitung

2. Technische Daten

Elektrische Spannung 230 V AC 50 Hz
Maximale Stromstärke 16 Ampère
Maximale Leistung 3680 Watt
Stromversorgung-Datenspeicher	3,6 V 20 mAh Ni-MH Akku (intern; fest verbessut)
Speichersystem Akkubetrieben im	Falle eines Strom ausfalls
Umgebungstemperatur 0-40°C

3. Inbetriebnahme

Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrheit des Produkts bzw. der Bauteile sowie die Funktion. Entnehmen Sie das Produkt aus der Verpackung und entfern den Sie den Plastikstreifen, welcher aus dem Batteriefach auf der Rückseite des Energiekostenmessgerätes Herausragt.

Schlieben Sie danach die elektrischen Geräte an das Messgerät an, deren Energieverbrauch aufgezeichnet werden soll. Stecken Sie das Energiekostenmessgerät anschließend in eine vorschrifsmäßig installierte Schutzkontaktsteckdose.

Das Gerät ist danach betriebsbereit. Detaillierte Informationen bezüglich der Bedienung und den Einstellungsmöglichkeiten erhalten Sie in den folgenden Abschnitten dieser Bedienungsanleitung.

Achtung! Die Zeitmessung stoppt, wenn der Wert unter 2 W liegt.

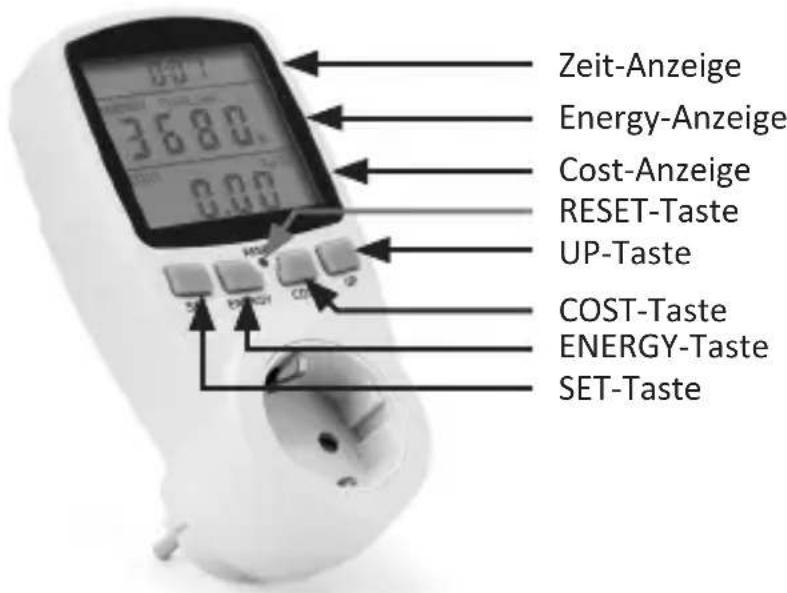

4. Anzeigen und Bedienelemente

Die Hintergrundbeleuchtung aktiviert sich, nachdem Sie eine Taste gedrückt haben und erlischt nach ca. 15 Sekunden nach dem letzten Tastendruck wieder.

4.1 Zeit-Anzeige

Die Zeit-Anzeige stellt die Dauer dar, in welcher Strom verbraucht wurde. Folgen- de Punkte sind hierbei zu beachten:

• liegt die bisher gemessene Zeit unter einer Stunde, wird die Zeit im Format "Minutes: Sekunden" angegeben.
• liegt die bisher gemessene Zeit über einer Stunde, wird die Zeit im Format "Stunden: Minuten" angegeben.
• nach 24 Stunden beginnt die Zahlung von vorne. Der Wert "Day" der COST-Anzeige wird in thisem Fall um 1 erhöht.
• Der Stromverbrauch des angeschlossenen Gerätes muss mindestens 2 W detragen, damit die Zeitmessung fortgeführrt wird.

Drücken Sie die Tasten "SET" + "ENERGY", um die Zeit zurückzusetzen.

4 Deutsch

4.2 Energy-Anzeige

Über die Energy-Taste können Sie die Energieanzeige wechseln. Die Energy-Anzeige gibt Ohnen über zahlreiche Informationen Auskunft:

Display-Anzeige dargestellter Wert
V elektrische Spannung
A Stromstärke
Hz Freqenz
POWER FACTOR Leistungsfaktor
OVERLOAD + W Überlastungsgrenze in W
W Leistung

Hinweis: Sollte der Energieverbrauch die Überlastungsgrenze überschreiben, wird dies durch ein Blinken von "OVERLOAD" signalisiert.

4.3 Cost-Anzeige

Über die Cost-Taste konnen Sie die Kostenanzeige wechseln. Die Cost-Anzeige gibt Ohnen über zahlreiche Informationen Auskunft:

Display-Anzeige dargestellter Wert
kWh Kilowattstunden
COST + kWh Preis	pro Kilowattstunde
Day	Zeit (in Tagen), in der Energie verbraucht wurde; der Wert wird um 1 erhöht, wenn die Zeit-Anzeige 24 Stunden gezählt hat
KgCO2 CO2-Ausstooß	(1 kWh entspricht 0,998 kg CO2)
COST Energiekosten (Kilowattstunden x Preis pro Kilowattstunde)

Drücken Sie die Tasten "SET" und "COST" gleichzeitig, um die aufgenommenen Energiekostenwerte zurückzusetzen.

4.4 Tasten

Folgende Tabelle bietet Ihnen einen Überlick über die Funktionen der Tasten:

SET	·Umschalten der angezeigten Informationen der Energy- und Cost-Anzeige ·Auswahl der zu verändernden Stelle bei der Einstellung des Energiepreises oder der Überlastungsgrenze
ENERGY	·Umschalten der angezeigten Informationen der Ener-gy-Anzeige ·3-sekündiges Drücken ermöglich die Einstellung der Überlastungsgrenze
COST	·Umschalten der angezeigten Informationen der Cost-An-zeige ·3-sekündiges Druppen ermöglich die Einstellung des Energiepreises
UP	·Änderung der angewählten Stelle bei der Einstellung des Energiepreises oder der Überlastungsgrenze
RESET	·setzt das Messgerät darüber, falls die Anzeige fehler-haft ist oder das Gerät nicht auf den Druck von Tasten reagiert

5. Eingabe des Energiepreises

• Sollte sich das Energiekostenmessgerät nicht in Betriebnehmen halten, drücken Sie für eineuge Sekunden die Reset-Taste.
• Stecken Sie das Energiekostenmessgerät alle 3 Monate für ca. 24 Stunden in eine Steckdose, um den internen Akku zu laden.
• Drücken und halten Sie die Cost -Taste für ca. 3 Sekunden, um ihren aktuellen Strompreis für eine Kilowattstunde einzugeben. Die Anzeige Cost/KWh blinkt auf.
• Wahlen Sie mit der Set -Taste diejenige Stelle, die Sie eingeben möchten.
• Geben Sie mithilfe der Up -Taste den gewünschten Wert ein.
• Drücken Sie die Cost-Taste, um die Eingabe zu speichern und den Eingabemodus zu verlassen.

5.1 Anpassung der Überlastungsgrenze

Hinweis: Das Energiekostenmessgerät ist für eine maximale Leistung von 3680 Watt ausgelegt. Setzen Sie die Überlastungsgrenze nicht über diesen Wert und schreiben Sie keine Geräte an, deren Energieverbrauchswert 3680 Watt übersteigt.

Sollte der Energieverbrauch die Überlastungsgrenze überschreiben, wird dies durch ein Blinken von "OVERLOAD" in der Energy-Anzeige signalisiert.

6. Umgebungseigenschaften

Höhenlage bis zu 2000 m
Temperatur 5°C bis 40°C
Relative Luftfeuchtigkeit	• bis 30°C: maximal 80% • 30°C-40°C: maximal 50%
Vorrübergehende Stromüberspannung CAT II
Verschmutzungsgrad 2

7. Garantiererklärung

Der Hersteller gewährt auf these Produktine Garantie von 2 Jahren bezüglich Verarbeitung und Material. Garantiereperaturen dürfen ausschließlich von einem autorisierten Kundendienst durchgeführt werden. Als Nachweis ist der Original-Verkaufsbeleg beizufugen.

Ausgeschlossen von dieser Garantie sind: normaler Verschleiß, Veränderungen, Überarbeitungen, Beschädigungen aufgrund von Unachtsamkeit, Fremdeinwirkung, Anwendungsbereiche, für die das Produkt nicht ausgelegt ist, oder komplett oder teilweise demontierte Produkte.

VORSICHT!

8. Wichtige Nutzungshinweise

Das Gerat ist nur fur den Inneneinsatz geeignet.

-itte nicht hintereinander stecken.

• Spannungsfrei nur bei gezogenem Stecker.

• Nutzen Sie das Gerätitte nur im trockenen Zustand.

• Die angegebene maximale elektrische Leistung darf nicht über-schritten werden.

• Es existiert keine spezielle Ventilationsanforderung für diesen Produkt. Aus Sicherheitsgründen müssen Sie sicherstellen, dass das Produkt nicht von einer Bettdecke oder von anderen ähnlichen Dingen zugedeckt wird, wenn es im Gebrauch ist.

• Sollte das Gerät eine langere Zeit nicht genutzt werden, oder sollen den die Messwerte fehlerhaft sein, kann es sein, dass die Batterien leer sind. Tauschen Sie diese in thisem Fall aus.

ACHTUNG!

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schreiben Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht,itte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturesn fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen konnte. Prufen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollt nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sieitte die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen konnen sich ändern, ohne dass vorher gesondert darauf ungewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile,müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen konnen. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

11. Hineweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgenden hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthalt mehr als 0,004 Masseprozent Blei, Cd = Batterie enthalt mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthalt mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU
WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 305744 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigten Bestimmungen der befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

WD Plus GmbH · Wohlenbergstraße 16 · D 30179 Hannover
