BEDIENUNGSANLEITUNG 305850 Bearware

BEDIENUNGSANLEITUNG / MANUAL

(DE) 0800 72 444 05

+49 511 / 13221 710

(UK) +49 511 / 13221 720

(FR) +49 511 / 13221 730

(IT) +49 511 / 13221 740

(ES) +49 511 / 13221 750

1. Lieferumfang ....3
2. Technische Daten....3
3. Inbetriebnahme....3
4. Anzeigen und Bedienelemente....4

4.1 Anzeige ....4

1. Einstellungen....4

5.1 Modi wechseln ....4

5.2 Kosten-Einstellungen....5

1. Gerät zurücksetzen....5

2. Sicherheitshinweise und Haftungsausschluss ....6

3. Entsorgungshinweise....7

4. Hinweise zur Batterieentsorgung ....8

Vielen Dank, dass Sie sich für ein Produkt von BEARWARE entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Energiekostenmessgerät
• Bedienungsanleitung

2. Technische Daten

Elektrische Spannung 23	0V AC~ 50Hz
Maximale Stromstärke 16A
Maximale Leistung 3680W
Arbeitstemperatur 0°C - 40°C
Genauigkeit +/-2%
Reichweite/Messbereich	0,1 - 3680W (Leistung)200V - 276V (Spannung)0,0KWh - 9999KWh (Verbrauch)0,00€ - 9999€ (Stromkosten)
Features	Messung und Errechnung von Informationen zum Energieverbrauch der angeschlossenen GeräteKindersicherung (Steckdose)

3. Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Stecken Sie das Energiekostenmessgerät anschließend in eine vorschriftsmäßig installierte Schutzkontaktsteckdose.

Das Gerät ist danach betriebsbereit. Detaillierte Informationen bezüglich der Bedienung und den Einstellungsmöglichkeiten erhalten Sie in den folgenden Abschnitten in dieser Bedienungsanleitung.

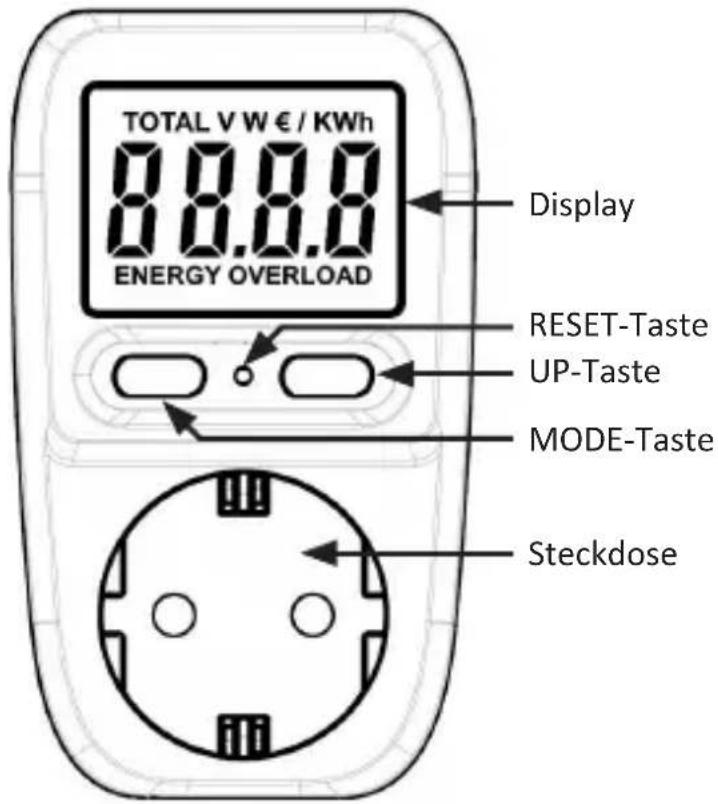

4. Anzeigen und Bedienelemente

TOTAL V W € / KWh 88.8.8 ENERGY OVERLOAD Display RESET-Taste UP-Taste MODE-Taste Steckdose

4.1 Anzeige

Display:

Die Anzeige zeigt Informationen zum Verbrauch, zu den Kosten, zur Netzspannung und zur Leistung an.

5. Einstellungen

5.1 Modi wechseln

Drücken Sie die „MODE“-Taste, um zwischen den verschiedenen Modi zu wechseln. Die Wechselreihenfolge ist wie folgt:

1. Leistung; 2. Spannung; 3. Verbrauch in KWh; 4. Stromkosten (gesamt);
2. Stromkosten in Euro(€) pro KWh

4 Deutsch

5.2 Kosten-Einstellungen

Um die Energiekosten zu berechnen, stellen Sie den Kilowattpreis pro Stunde ein. Der einzustellende Wert stellt die Kosten pro Kilowatt-Stunde dar. Das Energie-kostenmessgerät schaltet nach 10 Sekunden Inaktivität auf das Standarddisplay zurück.

Beispiel: Für einen kWh-Preis von 0,24 €/kwh gehen Sie wie folgt vor:

1. Drücken und halten Sie die „MODE“-Taste für ca. 4 Sekunden gedrückt, bis die erste Zahl der Anzeige anfängt zu blinken.
2. Die erste Zahl der Anzeige blinkt, für die Einstellung von 24 Cent pro KWh überspringen Sie diese.
3. Drücken Sie die „MODE“-Taste 2x, damit die erste Stelle nach dem Komma blinkt.
4. Drücken Sie die „UP“-Taste, bis die Anzeige den gewünschten Wert anzeigt.
5. Drücken Sie die „MODE“-Taste erneut und stellen Sie den zweiten Kommawert ein.
6. Übernehmen Sie die Einstellungen, indem Sie nun die „MODE“-Taste erneut für ca. 4 Sekunden gedrückt halten.

Dieses Produkt hat keine integrierte Batterie. Während das Gerät mit einer Steckdose verbunden ist, müssen die Kosten-Einstellungen konfiguriert werden.

6. Gerät zurücksetzen

Das Energiekostenmessgerät speichert die relevanten Daten und Eingaben. Kosten und Verbrauch werden in 0,10 Schritten gespeichert und bleiben auch ohne Strom erhalten. Dazu gehören die Kosten pro KWh sowie die Aufzeichnung der „Totalen Kosten & dem totalen Verbrauch in KWh“. Um das Gerät neu zu starten oder alle aufgezeichneten Daten zu löschen, drücken Sie die „RESET“-Taste an der Vorderseite des Gerätes mithilfe eines dünnen Gegenstandes.

Achtung! Stellen Sie sicher, dass Sie sich mit dem Gegenstand nicht verletzen!

ACHTUNG!

• Nicht hintereinander stecken!
• Spannungsfrei nur bei gezogenem Stecker!
• Nur zur Verwendung in Innenräumen!
• Schließen Sie kein Gerät an, bei dem die Last 16A überschreitet.
• Achten Sie stets darauf, dass der Stecker vollständig und korrekt eingesteckt ist.
• Reinigen Sie das Gerät ausschließlich mit einem trockenen Tuch.
• Tauchen Sie das Gerät nicht in Wasser! Dieses Produkt besitzt ein Power-Down Schutz. Alle Daten werden beim Trennen der Spannung automatisch gespeichert.
• Der Hersteller gewährt eine Gewährleistung gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Gewährleistungsbeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher.

7. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur

im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

Schutzleiterklemme

Nur zur Verwendung in Innenräumen

Wechselstrom

CAT II

Überspannungskategorie II

8. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.

Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

9. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302737 / 305850 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
