305744 - Contador de energía Bearware - Manual de uso y guía de instrucciones gratis

Tipo de producto	Contador de energía
Marca	Bearware
Modelo	305744
Tensión de alimentación	230 V CA, 50 Hz
Intensidad máxima	16 A
Potencia máxima	3680 W
Alimentación de respaldo	Batería Ni-MH 3,6 V 20 mAh (interna, instalada permanentemente)
Temperatura de uso	0 °C a 40 °C
Humedad relativa máxima	80 % hasta 30 °C, 50 % de 30 °C a 40 °C
Altitud máxima	2000 m
Categoría de sobretensión	CAT II
Grado de suciedad	2
Uso	Solo interior
Garantía del fabricante	2 años
Pantallas	Tensión (V), Intensidad (A), Frecuencia (Hz), Factor de potencia, Potencia (W), kWh, Coste, Tiempo, Emisiones CO2, Límite de sobrecarga
Teclas de función	SET, ENERGY, COST, UP, RESET
Retroiluminación	Sí, se apaga después de 15 segundos
Ajustes posibles	Precio de la energía (€/kWh), Límite de sobrecarga (W)
Tipo de medida	Consumo eléctrico, coste, emisiones CO2

Preguntas frecuentes - 305744 Bearware

¿Cómo reiniciar el dispositivo?

Presione la tecla RESET durante unos segundos si la pantalla es incorrecta o si el dispositivo no responde.

¿Cómo ajustar el precio de la energía?

Presione la tecla COST durante aproximadamente 3 segundos. La pantalla Cost/kWh parpadea. Use SET para seleccionar la posición y UP para cambiar el valor. Confirme con COST.

¿Cómo ajustar el límite de sobrecarga?

Presione la tecla ENERGY durante aproximadamente 3 segundos. La pantalla Overload parpadea. Use SET y UP para ajustar el valor. Confirme con ENERGY.

¿Por qué se detiene el cronometraje?

El cronometraje se detiene cuando la potencia consumida es inferior a 2 W. Para reiniciarlo, aumente la carga.

¿Cómo leer la pantalla de tiempo?

Si el tiempo medido es inferior a 1 hora, se muestra como minutos:segundos. Si es superior, se muestra como horas:minutos. Después de 24 horas, el contador vuelve a cero y el contador de días ('Day') aumenta en 1.

¿Qué hacer si el dispositivo no se enciende?

Verifique que el dispositivo esté conectado a una toma de corriente que funcione. Asegúrese de que la cinta plástica del compartimiento de la batería se haya retirado durante el primer uso. Si el problema persiste, presione RESET.

¿Se puede usar el dispositivo en exteriores?

No, el dispositivo está diseñado para uso en interiores solamente, en un lugar seco. No lo exponga a humedad, agua o nieve.

¿Qué significa el parpadeo de 'OVERLOAD'?

Esto indica que el consumo eléctrico supera el límite de sobrecarga definido. Reduzca la carga o aumente el límite (máximo 3680 W).

¿Cómo mantener el dispositivo?

Desconecte el dispositivo antes de limpiarlo. Use un paño seco. No lo cubra durante el uso. Recargue la batería interna cada tres meses conectando el dispositivo durante 24 horas.

¿Cómo reciclar el dispositivo?

No deseche el dispositivo con los residuos domésticos. Llévelo a un punto de recogida adecuado (vertedero, tienda). Las pilas usadas deben depositarse en los contenedores previstos. Consulte www.quefairedemesdechets.fr.

MANUAL DE USUARIO 305744 Bearware

Muchas gratias por haberse decidido por un producto de Bearware. Para quecoulda disfrutar durante mucho tiempo del dispositivo acquirecido,le recomendamos que lea atentamente las siguientes instrucciones. Antes de la puesta en service de la mercancía suministrada, compruebe que esté completa e intacta.

1. Volumen de suministro

• Aparato de medicación de costes energeticos
• Instrucciones

2. Datos&Tecnicos

Tensión electrica 230 V CA 50 Hz
Intensidad máximo de la corriente 16 Amperios
Potencia的最大値3680 Watt
Alimentación de la memoria de datos Batería Ni-MH de 3,6 V y 20 mAh (in-terna; instalada permanece)
Memoria de datos Funciona con pilas en caso de corte deelectricidad
Temperatura ambiente 0-40°C

3. Modo de uso

Al poder en configuracion el aparato por primera vez, compruebe de nuevo el estado del producto, de los componentes y su configuracion. Saque el producto del embalaje y quite la tira de plástico que sobresale del compartmento para las pilas en la parte posterior del aparato. A continuacion, conecte al aparato de medicacion los dispositivos electricos bajo como consumo de energia desirable registrar. Enchufe el aparato de medicacion de costes energeticos a una toma de corriente con toma de tierra debidamente instalada. El aparato está lista para ser utilizado. Encontraray informacion detallada sobre el uso y las options de configuracion en los apartados seguentes de estas instrucciones.

jAtencion! La medicacion del tiempo se detiene cuando el valor es inferior a 2 W.

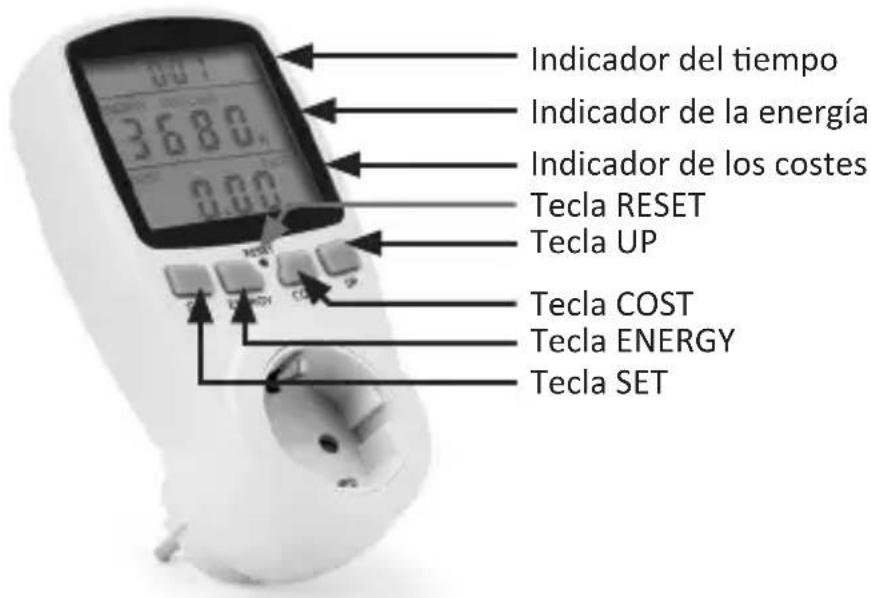

4. Indicadores y 控roles

La luz de fondo se activa afterwards de pulsar una tecla y se apaga después de uno 15 segundos après de haber pulsado laULTima tecla.

4.1 Indicador del tiempo

El indicator del tiempo muestra el tiempo durante elrial se ha producido un consumo de energia. Preste atencion a los siguientes+puntos:

• si el tiempo medido hasta el momento es inferior a un hora, este se做不到 en formatting "Minutos: Segundos".
• si el tiempo medido hasta el momento es superior a un hora, este se做不到 en formatting "Horas: Minutos".
• el reciento vuye a empezar desde cero transcuridas 24 horas. El valor "Day" (dia) de la pantalla COSTE aumento en un numero
• El Consumo energetico del aparato conectado debe suponer, como微量元素, 2 W para que la medicacion del tiempo continue.

Pulse los botones "SET "+"ENERGY" para reajustar la hora.

4.2 Indicador de la energia

El indicator de la energia offre mucha informacion. La tabla a continuacion presenta un resumen de los distinctos values mostrados: Si el consumo energetico supra el limite de sobrecarga, la palabra "OVERLOAD" parpadea.

Indicador enpellalla	Valoratoriodo
V Tensión electrica
A Intensidad de la corriente
Hz Frecuencia
POWER FACTOR Factor de potencia
OVERLOAD + W Límite de sobrecarga en W
W Rendimiento

4.3 Indicador del COSTE

El indicator de los costes-ofrece mucha informacion. La tabla a continuacion presenta un resumen de los distinctos values mostrados:Pulse las teclas "SET" y "COST" al mesmo tiempo para restablecer los valeurs de los costos de energia registrados.

Indicador enpellalla	Valor做不到
kWh Kilovatios por hora	hora
COST + kWh Precio	del kilovATIO por hora
Day	Tiempo (en días) durante elrial se ha consumido energia;el valor aumenta en una cifra cuando elindicador deltiempo cuenta 24 horas)
Kg CO2 Emisión de	CO2 (1 kWh equivale a 0,998 kg de CO2)
COST	Costes eneréticos (kilovatio por hora x precio por kilovatiopor hora)

4.4 Teclas

La tabla a continuación presente un resumen de las/DDiones de las teclas:

SET	• Cambiar entre la informaciónmostatada en los indicadores de la energia y de los costes • Seleeccionar el valor que deseaCambiar en la configura-ción del precofo de la energia o del limito de sobrecarga
ENERGY	• Cambiar entre la informacionmostatada en elindicadorde la energia • Pulsado durante 3segundos,permite configurar el limitede sobrecarga
COST	• Cambiar entre la informacionmostatada en elindicadorde loscostes • Pulsado durante 3segundos,permite configurar elprecio de la energia
UP	• Cambiar el valorSeleccionado en laconfiguracion delprecio de la energia o del limite de sobrecarga
RESET	• Restablece elaparato en caso de se produca unerror enun indicator o si no reacciona al pulsar las teclas

5. Configurar el precoio de la energia

• Si el medidor de costes de energia no se pone en funciona, mantenga pulsada la tecla Reset durante unosegundos.
• Si no se utilizes durante un periodo prolongado de tiempo, la pila recargable interna se descarga. Cada 3 días, enchufe el medidor de costes de energia durante

• Pulse y mantenga pulsada la tecla Cost durante aprox. 3 s para introducir el precoio actual de la corriente para un kilovatio-hora. El indicator Cost/KWh se enciende y parpadea.

• Con la tecla Set, selección la posición que desee introducir.

• Mediente la tecla Up, seleccione el valor deseado.
• Pulse la tecla Cost para guardar el valor introducido y abandonar el modo de introduccion de datos.

5.1 Configurar el limite de sobrecarga

Indicación: El aparato de medicación de costes energeticos se ha dibrado para una potencia maxima de 3680 W. No configure el limite de sobrecarga por encima de este valor y no conecte nunca dispositivo cuando valor de consumo energetico sea superior a 3680 W.

Si el Consumo energetico supera el limite de sobrecarga, la palabra "OVERLOAD" parpadea en el indicator de la energia.

6. Característica del entorno

Altura hasta 2000m
Temperatura de 5°C a 40°C
Humedad relativa	· haya 30°C: máximo 80% ·30°C-40°C: máximo 50%
Sobretensión temporal CAT II
Grado de contaminación 2

7. Declaración de garantía

El fabricante offre una garantía sobre la fabricación y los materiales de este producto de 2 años. Las reparaciones incluidas en la garantía solo peuvent realizarse por un service de atencion al cliente autorizzato. Debe presentarse el tique de compra original como prueba. Quedan excluidos de esta garantía: desgaste normal, modificaciones y Cambios, daños causados por negligencia, influencia externa, utilizaciones para las que el producto no se haya concebido o productos desmontados parcial o totalmente.

8. Indicaciones de uso importantes

• Utilice el aparato solo en interiores.
• No connecte aparatos de medicación entre sí.
• El aparato solo está libre de energia,maintñas está desconectado del enchufe. Utilice el aparato únicamente cuando este seco.
• No deben sobrepasarse la potencia electrica maxima indicada.
• Este producto no requires ningunas condidiones de ventilacion especificas. Por motivos de seguidad, asegurese de que el producto no quede cubierto por edredones u objetos similares,m际as está en functionamento.
• Si el instrumento no se utilizes durante un periodo de tiempo prolongado o si los values medidos son incorrectos, las pilasSEO estar agotadas. En este caso, reemplacelos.

9. Instruetiones de seguridad y exposión de responsabilidad

No intente nunca abrir el dispositivo para repararlo o modifierlo. Evite entrada en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no está homologado para el uso al aire libre, manténgalo siempre seco. Protejalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperatas.

Compruebe el dispositivo antes de utiliser por si presentara algo deterioro. No utilise el dispositivo si ha recibo un golpe o se ha dañado de cualquier othero modo.Respete las dispositions y restricciones naciales. No utilise el dispositivo para others fines a los detallados en el manual. Este producto no es un juguete.Manténgalo alejado de los niños o las personas con incapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original occasiona la perdida de todos los derechos de garantía. El dispositivo solo puede ser utilisé por personas que hayan leido y comprenderdo este manual. Las specifications del producto peuvent estarchanges sin un avis previo.

10. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos electricos y electrónicos con la basura domestica. Sus componentes se deben落户 por分开 a los+puntos de reciclaje o eliminación correspondentes, ya que componentes venenosos y peligrosos peuvent darñar el medio ambiente a largo plazo si no se eliminan correctamente.

Como consumidor, la ley sobre residuos electricos y electrónicos alemana (ElektroG) le obliga a devolver Gratisamente los dispositivos electricos y electrónicos al final de su vidautil al fabricante, el punto de vente o al punto publico de recogida establecido paraarlo. El derecho regional regula particulidades al respectfully. El symbolo en el producto, elmanual de uso y/o el embalaje advierte de estas dispositions.Esta forma de separacion de materiales, reutilizacion y eliminacion le permite contribuir en gran medida a proteger nuestro entorno.

11. Indicaciones sobre eliminación de baterías

En relacion con la distribución de baterías o con el suministro de aparatos que contienen baterías, el ofertador está obligado a indicar al cliente loCEEjiente: El cliente como usuario final está obligado por ley a devolver las baterías usadas. Puede devolver Gratisamente las baterías viejas, que el ofertador utilize o ha utilisé como bateríasURTAS en el surtido, al almacén de distribuccion (direc tion de distribuccion) del ofertador. Los simbolos que figuran en las baterías tienen los siguientes significados: Pb = bateria contiene mas de 0,004 porcients de mesa de plomo, Cd = bateria contiene mas de 0,002 porcients de mesa de cadmio, Hg = bateria contiene mas de 0,0005 porcients de mesa de mercury.

El symbolo del contentedor de basura tachado significa que la bateria no debe ser depuesta en la basura domestica.

Directiva WEEE: 2012/19/EU N. reg. WEEE: DE 67896761

Por la presente, la Empresa WD Plus GmbH declara que el dispositivo 305744 cumple los requisitosfundamentales y lasdemasdispositionsesespecificas.Puede obtener unadeclaracion de conformidad integra en:WD Plus GmbH,Wohlenbergstraße 16, 30179 Hannover
