MANUAL DE USUARIO 305740 Bearware

Muchas gracias por escoger un producto de BEARWARE. Para que pueda disfrutar de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso.

1. Contenido

• Aparato de medición de costes energéticos
• Instrucciones de uso

2. Datos técnicos

Tensión eléctrica 240 V CA~ 50 Hz
Intensidad máxima de la corriente 16 A
Potencia máxima 3680 W
Suministro de alimentación (almacenamiento de datos)	3,6 V Ni-MH / 40 mAh
Temperatura de funcionamiento de 0 °C a 40 °C
Precisión +/-2 %
Alcance/ rango de medición	0,1 - 3680 W (potencia)200 V - 276 V (tensión)0,0 KWh - 9999,9 KWh (consumo)45-65 Hz (rango de frecuencia)
Propiedades	Medición y cálculo de numerosa informaciones sobre el consumo energético de los dispositivos conectadosMemoria de datos (a pilas) en caso de caídas de corriente

3. Puesta en marcha

Saque el producto del embalaje y retire todo el material de embalaje. Enchufe el aparato de medición de costes energéticos a una toma de corriente con toma de tierra debidamente instalada. A continuación, el aparato está listo para ser utilizado. Encontrará información detallada sobre el manejo y las opciones de configuración en las secciones siguientes de estas instrucciones de uso.

4. Indicadores y controles

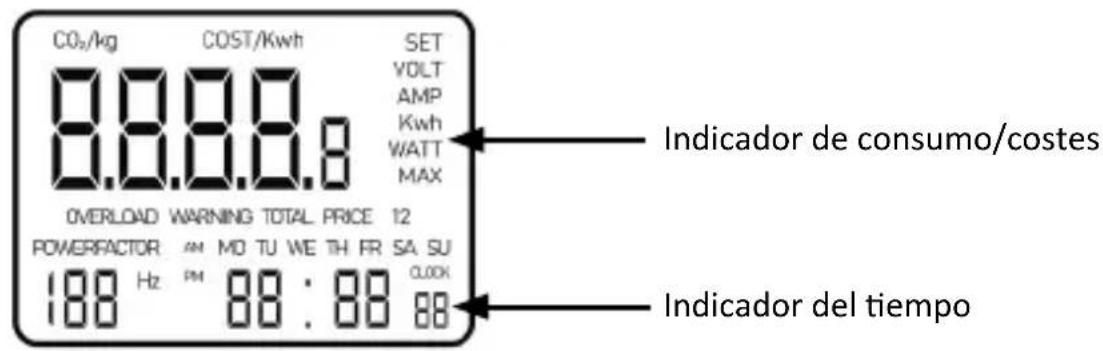

CO₂/kg COST/Kwh SET VOLT AMP Kwh WATT MAX OVERLOAD WARNING TOTAL PRICE 12 POWERFACTOR AM MD TU WE TH FR SA SU 188 Hz PM 88:88 000 Indicador de consumo/costes Indicador del tiempo

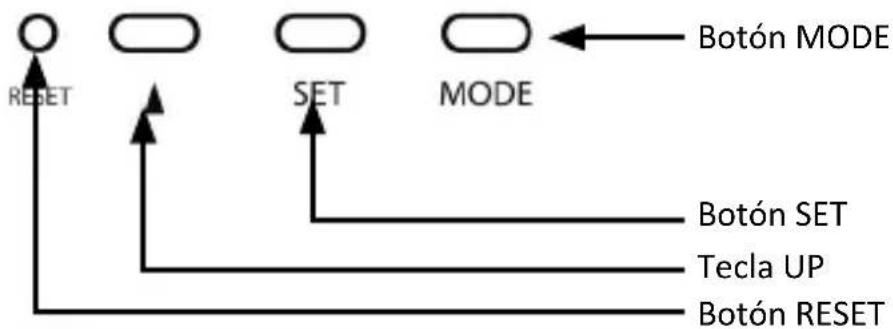


4.1 Visualización

Indicador de consumo/costes:

Muestra información actual sobre el consumo, los costes totales desde la franja de funcionamiento, la tensión de red, la potencia, la carga y el valor de CO2 del día actual.

Indicador de tiempo:

Muestra la hora actual de la máquina.

4.2 Botones de función

Botón MODE:

• Con este botón puede cambiar entre los distintos modos de visualización.
• En el modo de funcionamiento normal, este botón le permite cambiar entre la visualización de la hora de 12 y 24 horas.
• En el menú de ajuste se puede fijar el valor con este botón. Mantenga pulsado el botón para un ciclo más largo.

Botón UP:

Botón SET:

- Abrir el menú de ajuste.

Botón RESET:

Pulse y mantenga pulsado el botón RESET con ayuda de un objeto puntiagudo para borrar toda la configuración (incluida la hora) y reiniciar el aparato.

5. Ajustes de hora

Indicación: Le recomendamos cargar la batería interna del aparato durante 2-3 horas en una toma de corriente debidamente instalada antes de ponerlo en funcionamiento.

1. Pulse el botón „SET“ una vez. La indicación del día de la semana comienza a parpadear (si no funciona, pulse repetidamente el botón „MODE“ hasta que aparezca la indicación de la hora en la parte inferior derecha de la pantalla).
2. Pulse el botón „ARRIBA“ hasta ajustar el día de la semana deseado.
3. A continuación, pulse el botón „SET“. El indicador de horas comienza a parpadear.
4. Pulse la tecla „ARRIBA“ hasta ajustar la hora deseada.
5. A continuación, pulse de nuevo la tecla „SET“. El indicador de minutos comienza a parpadear.
6. Pulse la tecla „ARRIBA“ hasta ajustar el minuto deseado.
7. A continuación, pulse de nuevo la tecla „SET“. La visualización de la hora volverá a aparecer en la pantalla.

Pulse el botón «UP» cuando aparezca la hora en la pantalla para cambiar la visualización entre 12 y 24 horas.

Si la hora que aparece es incorrecta, tendrá que repetir la configuración. Repita para ello los pasos anteriores.

Una vez que todos los ajustes se han realizado y son correctos, puede enchufar la unidad en una toma de corriente de 230-240 V debidamente conectada.

Enchufe el electrodoméstico deseado al aparato de medición de costes energéticos y enciéndalo. El aparato de medición de costes energéticos medirá el consumo de potencia del electrodoméstico conectado.

6. Configuración de los costes

Pulse el botón «MODE» unos 5 segundos mientras aparezca en la pantalla la tensión, la corriente o la potencia.

Se pueden configurar estas 11 franjas de funcionamiento:

• Lunes
• Martes
• Miércoles
• Jueves
• Viernes
• Sábado
• Domingo
  • Lunes Martes Miércoles Jueves Viernes
  • Lunes Martes Miércoles Jueves Viernes Sábado
• Sábado Domingo
• Lunes Martes Miércoles Jueves Viernes Sábado Domingo

Ajustar el precio unitario 1

1. Pulse el botón «SET» brevemente. En la pantalla aparecerá «SET», y parpa-deará la primera cifra del primer precio unitario/kWh. Configúrela con ayuda del botón «UP».
2. Pulse el botón «SET» de nuevo para configurar la segunda cifra. La segunda cifra del primer precio unitario/kWh empezará a parpadear. Configúrela con ayuda del botón «UP».
3. Repita el proceso con las cifras 3 y 4.
4. Después de ajustar el cuarto dígito, pulse de nuevo el botón „SET“ para ajustar el punto decimal del primer precio unitario. El punto decimal/kWh parpadea. Ajústelo con la tecla „UP“.
5. Pulse luego el botón «SET» brevemente de nuevo: el día de la semana (momento de inicio) del primer precio unitario/kWh comenzará a parpadear. Configúrelo con ayuda del botón «UP».
6. Repita el procedimiento con las horas y los minutos. Con el botón «UP» puede configurar los valores.

Ajustar el precio unitario 2

Una vez configurado el precio unitario 1, pulse el botón «MODE» brevemente. Para configurar el segundo precio unitario. Proceda de la forma descrita en el punto anterior.

Ajustar la corriente de carga máxima

1. Después de configurar el precio unitario 2, pulse brevemente el botón «MODE».
2. Pulse luego una vez y brevemente el botón «SET»: en la pantalla aparecerán «SET» y «AMP» y la primera cifra de la corriente de carga máxima empezará a parpadear.
3. Vuelva a pulsar el botón «SET» y la segunda cifra de la corriente de carga máxima se pondrá a parpadear. Puede configurarla con ayuda del botón «UP».
4. Repita el proceso con las cifras 3 y 4 de la corriente de carga máxima.
5. La pantalla de advertencia de sobrecarga parpadea en cuanto la carga supera el valor configurado. A continuación, debe desconectar el electrodoméstico del aparato de medición de costes energéticos o volver a configurar el valor de sobrecarga (corriente de carga máx.).

Visualización de datos

Al pulsar el botón «MODE», el modo de visualización cambia del modo siguiente:

Tensión -> Corriente -> Potencia -> Potencia máx. -> kWh -> CO2 -> Costes totales y duración total del uso -> Costes y tiempo de uso para precio unitario 1 -> Costes y tiempo de uso para precio unitario 2

El parpadeo del símbolo «OVER» en la pantalla significa que se ha superado la corriente de carga máx.

Restablecer datos

Mantenga pulsado el botón «MODO» en la pantalla «Potencia máx.» unos 5 segundos para restablecer la pantalla de la potencia máxima.

Si mantiene pulsado el botón «MODE» unos 5 segundos en la pantalla «Tensión», se borrarán todos los costes de la tarifa o los costes de la tarifa del precio unitario 1 o precio unitario 2.

8. Restablecer aparato

Pulse el botón «RESET» en la parte delantera del aparato con ayuda de un objeto puntiagudo para borrar toda la configuración y reiniciar el aparato. ¡Atención! ¡Asegúrese de no lesionarse con el aparato!

¡ATENCIÓN!

• ¡No conecte varios enchufes entre sí!
• ¡El aparato solo está libre de carga cuando está desconectado de la toma de corriente!
• ¡Utilícelo únicamente en interiores!
• ¡No requiere ningún mantenimiento!
• No conecte ningún aparato que supere una carga superior a 16 A.
• Preste siempre atención a que el enchufe esté bien conectado.
• Limpie el aparato solo con un paño seco.
• ¡No sumerja el aparato en agua!

Símbolos

Solo para uso en interiores

Categoría de sobretensión II

9. Advertencias de seguridad y exoneración de responsabilidad

No intente abrir el dispositivo para realizar reparaciones o modificaciones. Evite el contacto con la red eléctrica. No produzca un cortocircuito en el producto. El dispositivo no es estanco, utilícelo solo en entornos secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo protegido de las altas temperaturas.

No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay daños. No debe usarse el dispositivo, si ha recibido golpes o ha sido dañado de alguna forma.

Cumpla con las determinaciones y limitaciones nacionales. No use el dispositivo para usos diferentes de los descritos en el manual de instrucciones. Este producto no es un juguete. Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas.

Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El aparato solo debe ser utilizado por personas que hayan leído y entendido este manual. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

10. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Sus componentes deben separarse para el reciclaje o su eliminación, ya que los componentes peligrosos y venenosos pueden producir daños al medio ambiente en caso de una eliminación inadecuada.

Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a reenviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado.

La legislación de cada país tiene sus propias disposiciones al respecto.

El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

11. Indicaciones sobre la eliminación de las pilas

En lo que respecta a la distribución de las pilas o el suministro de dispositivos con pilas, el proveedor está obligado a informar al cliente de lo siguiente: En calidad de usuario final, el cliente está legalmente obligado a devolver las pilas usadas. Puede reenviar las pilas usadas que el proveedor le haya suministrado como pilas nuevas en sus productos gratuitamente al almacén de envío (dirección de envío). Los símbolos mostrados en la pilas tienen los siguientes significados: Pb = La pila contiene más de un 0,004 % de su peso en plomo, Cd = La pila contiene más de un 0,002 % de su peso en Cadmio, Hg = La pila contiene más de un 0,0005 % de su peso en mercurio.

El símbolo del contenedor tachado significa que no debe arrojarse la pila a la basura doméstica.

Directiva WEEE 2012/19/UE Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 305740 satisface los requisitos esenciales y el resto de disposiciones pertinentes. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover (Alemania)
