MANUALE UTENTE 305740 Bearware

Grazie per aver scelto un prodotto di BEARWARE. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1. Contenuto della confezione

• Misuratore del consumo di energia elettrica
• Istruzioni per l'uso

2. Dati tecnici

Tensione elettrica 240 V AC~ 50 Hz
Amperaggio massimo 16 A
Potenza massima 3680 W
Alimentazione (memoria dati)	3,6 V Ni-MH / 40 mAh
Temperatura d'esercizio da 0°C a 40°C
Accuratezza ± 2%
Portata/ campo di misura	0,1 - 3680 W (potenza)200 V - 276 V (potenza)0,0 KWh - 9999,9 KWh (consumo)45-65 Hz (range di frequenza)
Caratteristiche	Misurazione e calcolo di numerose informazioni sul consumo energetico degli apparecchi collegatiMemorizzazione dei dati (con funzionamento a batteria) in caso di un'interruzione di corrente

3. Messa in funzione

Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Successivamente collegare il dispositivo a una presa a norma con la messa a terra correttamente installata. A questo punto l'apparecchio è pronto per il funzionamento. Informazioni dettagliate riguardo all'uso e le opzioni di impostazione sono contenute nei seguenti capitoli nelle presenti istruzioni per l'uso.

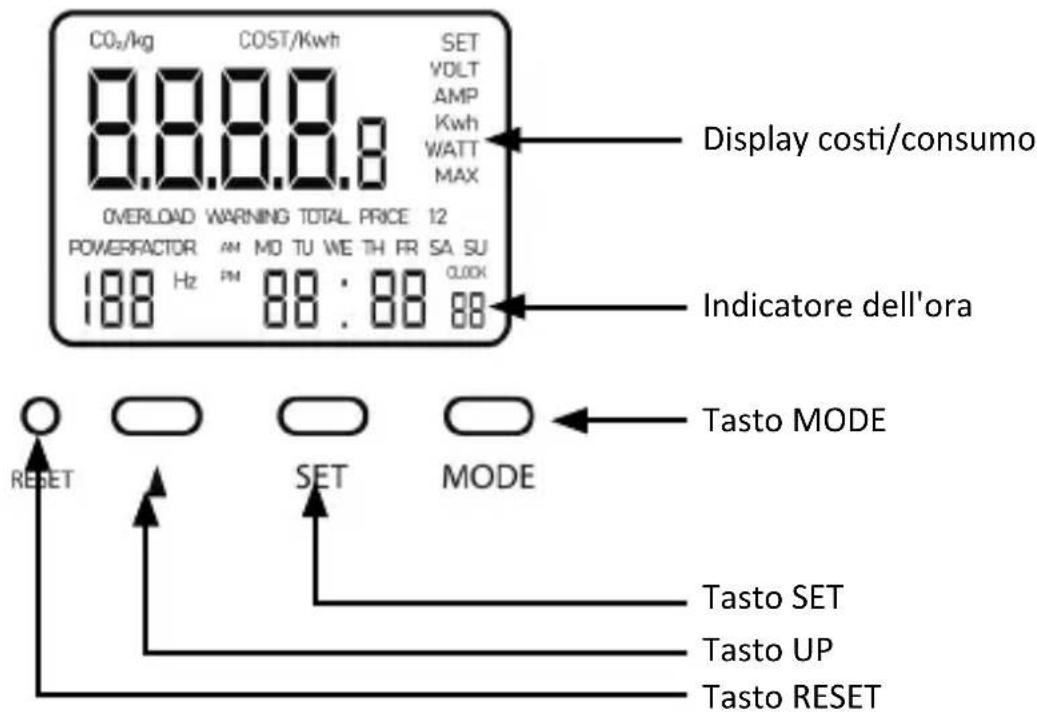

4. Visualizzazioni ed elementi di controllo

Il display mostra le informazioni aggiornate sul consumo, sul costo totale delle fasce temporali, sulla tensione di rete, sul consumo di corrente del carico e sui valori di CO2.

Indicatore dell'ora:

questo display indica l'ora attuale.

4.2 Funzioni dei tasti

Tasto MODE:

• Con questo tasto è possibile scorrere tra le varie modalità operative.
• in modalità operativa normale, con questo tasto è possibile scorrere tra i forma- ti orario 12 ore e 24 ore.
• Nel menu impostazioni, è possibile aumentare il valore con questo tasto. Per un esecuzione più veloce, mantenere premuto il tasto più a lungo.

Tasto UP:

Tasto SET:

- Apre il menu delle impostazioni.

Tasto RESET:

Premere e tenere premuto il tasto RESET con l'ausilio di un oggetto appuntito per cancellare tutte le impostazioni (inclusa l'ora) e riavviare l'apparecchio.

5. Impostazione dell'ora

Nota: prima della messa in funzione, raccomandiamo di inserire l'apparecchio per circa 2-3 ore in una presa correttamente collegata, per caricare così la batteria interna.

1. Premere una volta il pulsante „SET“. L'indicazione del giorno della settimana inizia a lampeggiare (se non funziona, premere ripetutamente il pulsante „MODE“ finché non appare l'indicazione dell'ora in basso a destra del display).
2. Premere il pulsante „SU“ fino a impostare il giorno della settimana desiderato.
3. Quindi premere il pulsante „SET“. Il display delle ore inizia a lampeggiare.
4. Premere il tasto „UP“ fino a impostare l'ora desiderata.
5. Quindi premere nuovamente il tasto „SET“. Il display dei minuti inizia a lampeggiare.
6. Premere il tasto „UP“ fino a impostare il minuto desiderato.
7. Quindi premere nuovamente il tasto „SET“. L'indicazione dell'ora appare di nuovo sul display
   Quando l'indicatore dell'ora appare sul display, premere il tasto "UP" per modificare la visualizzazione dell'ora tra i formati 12 o 24 ore.

Se l'ora viene visualizzata in modo errato, è necessaria una nuova impostazione. Ripetere i passaggi precedenti.

Una volta che tutte le impostazioni sono state fatte e sono corrette, è possibile inserire l'unità in una presa 230-240 V correttamente collegata.

Collegate il vostro apparecchio elettrico al contatore e accendetelo. L'apparecchio misurerà il consumo di energia dell'apparecchio elettrico collegato.

6. Impostazione costi:

Premere il tasto "MODE" per circa 5 secondi mentre il display mostra la tensione, la corrente o la potenza.

È possibile impostare le seguenti 11 fasce temporali:

• Lunedì
• Martedì
• Mercoledì
• Giovedì
• Venerdì
• Sabato
• Domenica
• Lunedì, martedì, mercoledì, giovedì, venerdì
• Lunedì, martedì, mercoledì, giovedì, venerdì, sabato
• Sabato, domenica
• Lunedì, martedì, mercoledì, giovedì, venerdì, sabato, domenica

Impostazione del prezzo unitario 1

1. Premere brevemente il tasto "SET" una volta. Sul display viene visualizzato "SET", la prima cifra del primo prezzo unitario/kWh lampeggia. Impostare la cifra con il tasto "UP".
2. Premere di nuovo il tasto "SET" per impostare la seconda cifra. La seconda cifra del primo prezzo unitario/kWh lampeggia. Impostare la cifra con il tasto "UP".
3. Ripetere la procedura con le cifre 3 e 4.
4. Dopo aver impostato la quarta cifra, premere nuovamente il pulsante „SET“ per impostare il punto decimale del primo prezzo unitario. Il punto decima-le/kWh lampeggia. Impostare questo con il tasto „UP“.
5. Premere di nuovo brevemente il tasto "SET", il giorno della settimana (punto di partenza) del primo prezzo unitario/kWh lampeggia. Impostare il giorno con il tasto "UP".
6. Ripetere la procedura per l'impostazione delle ore e dei minuti. Con il tasto "UP" è possibile impostare i valori.

Impostazione del prezzo unitario 2

Dopo aver impostato il prezzo unitario 1, premere brevemente una volta il pulsante "MODE" per impostare il secondo prezzo unitario. Per l'impostazione procedere come descritto nel punto precedente.

Impostazione della corrente di carico massima

1. Dopo aver impostato il prezzo unitario 2, premere brevemente il pulsante "MODE".
2. Quindi premere una volta brevemente il tasto "SET", "SET" e "AMP" appaiono sul display, la prima cifra della corrente di carico massima lampeggia.
3. Premere di nuovo il tasto "SET", la seconda cifra della corrente di carico massima lampeggia. Impostare la cifra con il tasto "UP".
4. Ripetere la procedura con le cifre 3 e 4 della corrente di carico massima.
5. L'indicatore di avviso di sovraccarico inizia a lampeggiare non appena il carico ha superato il valore impostato. È quindi necessario rimuovere l'apparecchio elettrico dal misuratore del consumo di energia o impostare nuovamente il valore di sovraccarico (corrente di carico massima).

Visualizzazione dei dati

Premendo il pulsante "MODE", è possibile cambiare la modalità di visualizzazione come segue:

Tensione -> corrente -> potenza -> potenza massima -> kWh -> CO2 -> costi totali e tempo totale di applicazione -> costi e tempo di applicazione al prezzo unitario 1 -> Costi e tempo di applicazione al prezzo unitario 2

Se il simbolo "OVER" lampeggia sul display, la corrente di carico massima impostata è stata superata.

Reset dei dati

Premendo il tasto "MODE" nell'indicatore della "potenza massima" per circa 5 secondi, l'indicatore della potenza massima viene resettata.

Premendo il tasto "MODE" per circa 5 secondi mentre il display visualizza "Tensione", i costi totali della corrente o i costi della corrente al prezzo unitario 1 o al prezzo unitario 2 vengono cancellati.

8. Ripristino apparecchio

Premere il tasto "RESET" sulla parte frontale dell'apparecchio con l'ausilio di un oggetto appuntito per cancellare tutte le impostazioni e riavviare l'apparecchio.

Attenzione! Prestare attenzione a non ferirsi con l'oggetto.

ATTENZIONE!

• Non collegare in successione!
- Esente da tensione solo quando la spina è staccata.
- Solo per l'utilizzo in ambienti interni.
- Nessuna manutenzione necessaria!
- Non collegare apparecchi in cui l'amperaggio supera i 16A.
- Verificare sempre che la spina sia inserita completamente e correttamente.
- Pulire l'apparecchio esclusivamente con un panno asciutto.
- Non immergere l'apparecchio nell'acqua.

Simboli

Morsetto conduttore di terra

Corrente alternata

Solo per l'uso in ambienti interni

CAT II

Categoria di sovratensione II

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.

Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente.

Dettagli in merito sono regolati dalla rispettiva legge nazionale.

Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

11. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 305740 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
