MANUALE UTENTE 302717 Bearware
ITA: Manuale, Istruzioni, driver e ulteriori informazioni in italiano é possibile scaricarli nel nostro sito: www.ganzeinfach.de nella sezione "download".
Grazie per aver scelto un prodotto di BEARWARE. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.
1. Contenuto della confezione
- Misuratore del consumo di energia elettrica
- Istruzioni per l'uso
2. Dati tecnici
| Tensione elettrica 230V | AC~ 50Hz |
| Amperaggio massimo 16A | |
| Potenza massima 3680W | |
| Alimentazione (memoria dati) | 3.6V Ni-Mh / 40mAh |
| Temperatura d'esercizio | da 0°C a 40°C |
| Accuratezza ± 2% | |
| Portata/campo di misura | 0,1 - 3680W (potenza)200V - 276V (potenza)0,0KWh - 9999,9KWh (consumo)0,00€ - 9999€ (spese di corrente) |
| Caratteristiche | Misurazione e calcolo di numerose informazioni sul consumo energetico degli apparecchi collegatiMemorizzazione dei dati (con batteria) in caso di un'interruzione dell'alimentazioneAdatto per il montaggio a parete |
3. Messa in funzione
Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Successivamente collegare il dispositivo a una presa a norma con la messa a terra correttamente installata. Successivamente il dispositivo è pronto per il funzionamento. Informazioni dettagliate riguardo all'uso e le opzioni di impostazione sono contenute nei seguenti capitoli nelle presenti istruzioni per l'uso.

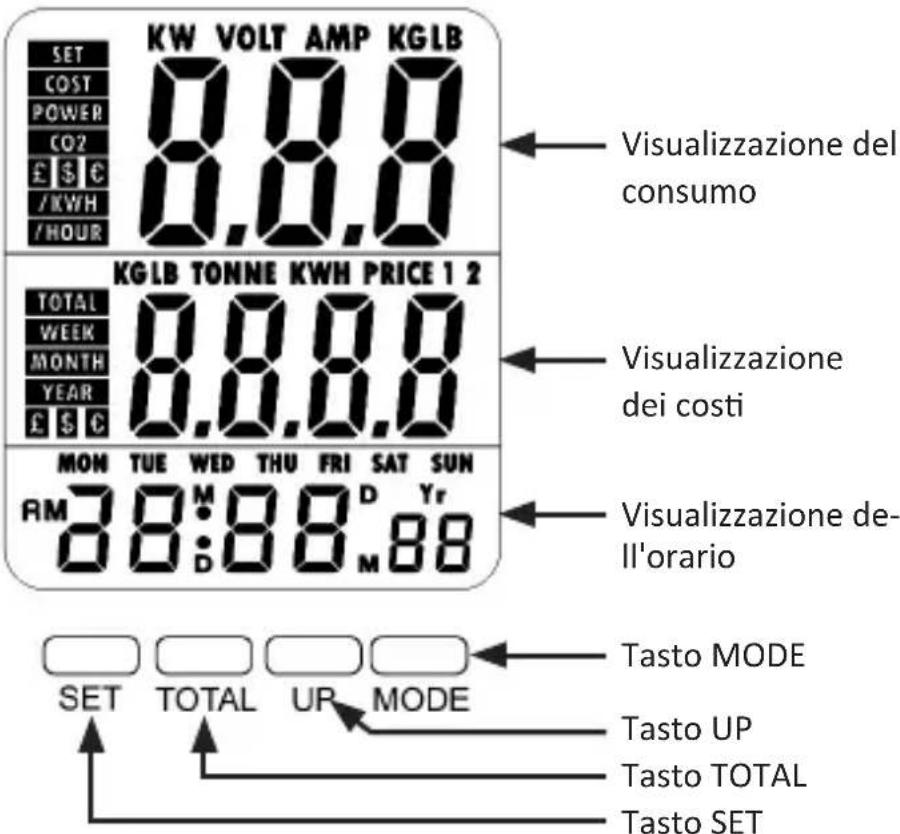

4. Visualizzazioni ed elementi di controllo
Visualizzazione del consumo:
il display visualizza le informazioni sul consumo, sui costi complessivi dall'inizio della misura, sulla tensione di rete e sulla potenza assorbita del carico e sui valori CO2 del giorno attuale.
Visualizzazione dei costi:
questo display rappresenta i costi settimanali, mensili e annuali e i valori CO2 approssimativi, qualora siano stati configurati.
Visualizzazione dell'orario:
questo display indica l'orario attuale.
4.2 Funzioni dei tasti
Tasto MODE:
- con questo tasto è possibile scorrere tra le varie modalità operative.
Tasto UP:
- in modalità operativa normale, con questo tasto è possibile scorrere tra i formati orario 12 ore e 24 ore.
- Nel menu impostazioni, è possibile aumentare il valore con questo tasto. Per un esecuzione più veloce, mantenere premuto il tasto più a lungo.
Tasto TOTAL:
- commutazione delle visualizzazione dei costi di consumo tra settimana, mese e anno.
- Nel menu impostazioni, è possibile diminuire il valore con questo tasto. Per un esecuzione più veloce, mantenere premuto il tasto più a lungo.
Tasto SET:
- premere brevemente per entrare nelle impostazioni della data. Confermare l'immissione premendo brevemente il tasto SET.
- Tenere premuto più a lungo per entrare nelle impostazioni tariffa e CO2. Confermare l'immissione premendo brevemente il tasto SET.
Tasto RESET:
Premere il tasto RESET con l'ausilio di un oggetto appuntito per cancellare tutte le impostazioni e riavviare l'apparecchio.
5. Impostazioni di data/orario
Nota: prima della messa in funzione, raccomandiamo di inserire l'apparecchio per circa 2-3 ore in una presa correttamente collegata, per caricare così la batteria interna.
Premere brevemente il tasto "SET", per accedere alla modalità impostazioni. Il valore da impostare inizia a lampeggiare. Per impostare il rispettivo valore, premere il tasto "UP" (aumentare) o "TOTAL" (abbassare), fino a visualizzare il valore desiderato sul display. Premendo brevemente il tasto "SET", confermare l'immissione e passare all'opzione successiva.
La sequenza di impostazione è la seguente:
anno -> formato della data (mese/giorno p'giorno/mese)
-> mese -> giorno -> ora -> minuti
Nota: Se entro 30 secondi non viene premuto nessun tasto, l'apparecchio interrompe in automatico la modalità impostazioni.
6. Impostazione costi:
è possibile impostare due diverse tariffe per i costi della corrente per diversi intervalli temporali. Se il prezzo 1 e il prezzo 2 sono impostati su “0.00”, la funzione costi è disattivata.
In caso normale è sufficiente impostare solo la tariffa 1 (prezzo 1). Il prezzo 1 è la tariffa di base. Se questa tariffa non è impostata, non è possibile immettere il prezzo 2.
- Premere e mantenere premuto il tasto "SET" per ca. 2 secondi per avviare la modalità impostazioni dei costi. L'unità dei valori lampeggia sul display. Con i tasti "UP" o "TOTAL", impostare i valori desiderati. Confermare l'immissione con il tasto "SET".
- Alla fine lampeggia la visualizzazione "Price A". Premere di nuovo il tasto "SET". I giorni della settimana iniziano a lampeggiare. Con il tasto "UP" e "TOTAL" selezionare l'intervallo temporale desiderato che deve essere valido per la prima tariffa (prezzo 1).
- Dopo aver impostato i giorni della settimana, premere il tasto "SET" per confermare l'immissione. Alla fine è possibile configurare la visualizzazione delle ore per l'inizio della durata di contabilizzazione. Confermare l'immissione con il tasto "SET" e ripetere la procedure con la visualizzazione dei minuti. Confermare nuovamente con il tasto "SET".
- Ora impostare i costi. La prima cifra della visualizzazione dei costi inizia a lampeggiare. Impostarli con i tasti "UP" e "TOTAL" e confermarli con il tasto "SET". Alla fine ripetere la procedura con la seconda e terza cifra. Confermare le impostazioni con il tasto "SET".
- Infine lampeggia il valore decimale. Se si desidera modificarli, premere i tasti "UP" o "TOTAL". Se il punto deve restare tale, premere il tasto "SET" per confermare l'immissione.
- Per impostare il prezzo 2, è necessario selezionare all'inizio "Price 2" invece che "Price 1". Accertarsi che non ci siano intersezioni temporali tra le due tariffe. Le impostazioni dell'orario non devono essere identiche!
Esempio:
Per un prezzo kWh di 0,24€/kwh immettere 0,24.
Se desiderate regolare solo una tariffa, impostate la durata su tutti e 7 i giorni della settimana e l'inizio su ore 0.00.
6.1 Impostazioni CO2
Dopo aver impostato il prezzo e averlo confermato, accedete alle impostazioni CO2 (equivalente CO2). Potete Richiedere questo valore al vostro fornitore di energia.
Sul display viene visualizzato "SET CO2". Con i tasti "UP" e "TOTAL", impostare l'unità di misura (kg/kWh o lb/kWh). Infine, premere il tasto "SET" per confermare l'immissione.
Alla fine lampeggia la prima cifra dell'impostazione CO2. Con il tasto "UP" e "TOTAL" effettuare l'impostazione e ripetere questo procedimento con la seconda e terza cifra. Confermare le impostazioni con il tasto "SET".
Infine, premere di nuovo il tasto "SET" per tornare alla visualizzazione normale.
7. Visualizzazione e modalità
In modalità visualizzazione normale, con il tasto "MODE" è possibile passare tra le seguenti modalità nella prima riga: Visualizzazione dei costi dall'inizio della misura; visualizzazione della potenza; visualizzazione delle tensione, della potenza assorbita del carico e della modalità CO2.
La seconda riga visualizza i dati raccolti sui costi, sul consumo o sulle emissioni di CO2. Con i tasto "TOTAL" è possibile passare tra i dati accumulati settimanalmente, mensilmente e annualmente.
8. Ripristino apparecchio
Premere il tasto "RESET" sulla parte frontale dell'apparecchio con l'ausilio di un oggetto appuntito per cancellare tutte le impostazioni e riavviare l'apparecchio. Attenzione! Prestare attenzione a non ferirsi con l'oggetto.
Per ripristinare i dati accumulati, mantenere premuti contemporaneamente i tasti "TOTAL" e "UP" per circa 2 secondi. Infine, resettare i dati accumulati su zero.
ATTENZIONE!
• Non collegare in successione!
- Esente da tensione solo quando la spina è staccata.
- Solo per l'utilizzo in ambienti interni.
- Nessuna manutenzione necessaria!
• Non collegare apparecchi in cui l'amperaggio supera i 16A.
- Verificare sempre che la spina sia inserita completamente e correttamente.
- Pulire l'apparecchio esclusivamente con un panno asciutto.
• Non immergere l'apparecchio nell'acqua.
Simboli
CAT II
Morsetto conduttore di terra
Corrente alternata
Solo per l'uso in ambienti interni
Categoria di sovratensione II
9. Avvertenze di sicurezza ed esclusione della responsabilità
Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.
Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.
Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.
10. Indicazioni per lo smaltimento
Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.
Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente.
Dettagli in merito sono regolati dalla rispettiva legge nazionale.
Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.
11. Note sullo smaltimento delle batterie
Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.
Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.
Direttiva RAEE 2012/19/UE Numero reg. RAEE: DE 67896761
Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 302717 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
