MANUALE UTENTE 305744 Bearware

Grazie per aver scelto un prodotto di Bearware. Per usufruire a lungo dell'apparecchio appena acquistato, leggere attendamente la guida rapida di riferimento che segue. Prima di mettere in servizio il prodotto consegnato, la preghiamo di verificare cheesso sa complete, privo di difetti e non danneggiato.

1. Contenuto della confezione

• Misuratore del consumo di energia elettrica
  Guida introductiva

2. Dati tecnici

Tensione elettrica 230 V AC 50 Hz
amperaggio massimo 16 Ampere
potenza massima 3680 Watt
Alimentazione della memorizzazione Batteria Ni-MH da 3,6 V 20 mAh (in-terna; installata in modo permanente)
Memorizzazione dei dati Funzionamento a batteria in caso diinterruzione di corrente
Temperatura ambiente 0-40°C

3. Messa in funzione

Controllare l'integrità del prodotto e dei componenti nonché il suo funzionamento durante la prima messa in servizio. Rimuovere il prodotto alla confezione e togliere la striscia di plastica, che sporge dal vano batteria sul retro del misuratore del consumo di energia elettrica. In seguito, inseire gli apparecchi elettrici al misuratore del consumo di energia elettrica, il cui consumo deve essere registrato. Successivement, collegare il dispositivo a una presa a norma con la messa a terra correttamente installata. Il dispositivo è ora pronto per l'uso. Le informazioni dettagliate relative al funzionamento e alle possibilità di impostazione si trovano nelle seguentisezioni della presente guida introductiva.

Attenzione! La misurazione del tempo si ferma quando il valore è inferiore a 2 W.

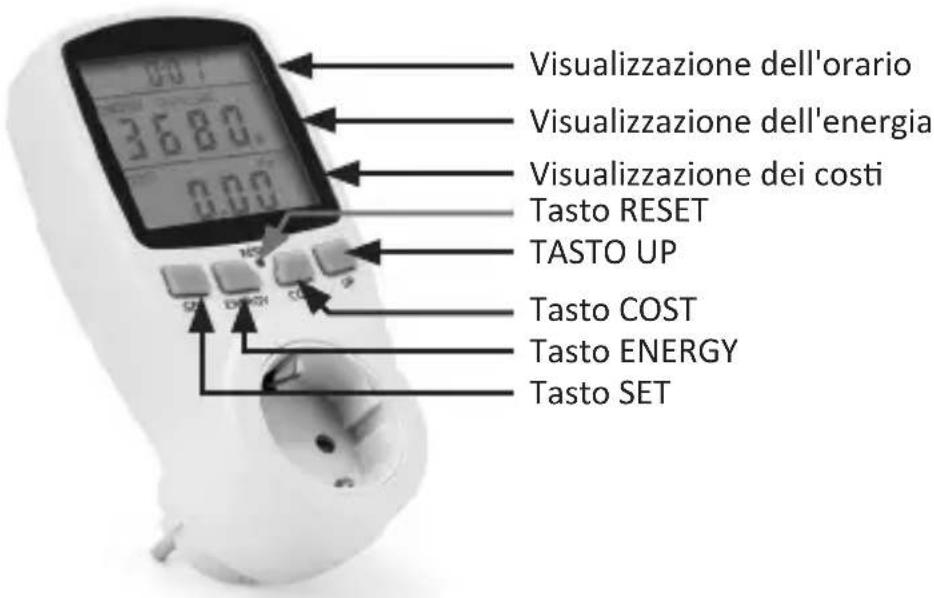

4. Display ed elementi di controllo

La retroilluminazione si attiva dopo aver premuto un tasting e si spegne dopo circa 15 secondi dall'ultimo tasting premuto.

4.1 Visualizzazione dell'orario

L'indicatore del tempo alla strata la durata del consumo di energia. Devono essere osservati i seguenti punti:

• Se il tempo misurato in precedenza ammonta a meno di un ora, il tempo trascorso è indicato nel formato "minuti; secondi".
• Se il tempo misurato in precedenza ammonta a più di un ora, il tempo trascorso èindicato nel formato "ore: minuti".
• Dopo 24 ore, il conteggio ricomincia dall'inizio. In quello caso, il valore "Day" del display relativivo aiosti è aumento di 1 giorno.
• Il consumo di corrente del dispositivo collegato deve essere almeno di 2W per attivare la misurazione del tempo.

Premere i tasti "SET +ENERGY" per azzerare l'ora.

4.2 Visualizzazione dell'energia

L'indicatore Energy offre numerous informazioni. La seguente tabella fornisce una panoramicica dei diversi valori che sono disponibili: Se il consumo di energia supera il limite di sovraccarico, ciò viene segnalato dal messaggio "OVERLOAD" che lampeggia.

4.3 Visualizzazione di costi

Indicazione sul display	Valore visualizzato
V Tensione elettrica
A Amperaggio
Hz Frenenza
POWER FACTOR Fattore di potenza
OVERLOAD + W Limiti di sovraccarico in W
W Potenza

L'indicatore dei costi offre numerous informazioni. La seguente tabella fornisce una panoramicica dei diversi valori che sono disponibili:

Indicazione sul display	Valore visualizzato
kWh Chilowattora
COST + kWh Prezzo per chilowattora
Day	Tempo (in giorni) in cui è stata consumata energia; il valore viene incrementato di 1 quando la visualizzazione del tempo ha dato24 ore
KgCO2 Emissioni di	CO2(1 kWh equivale a 0,998 kg CO2)
COST Costi energetici (consumo chilowattora per prezzo stabilito)

Per ripristinare i valori deiosti energetici registrati, premere contemporanmente I tasti "SET" e "COST".

4.4 tasty

La seguente tabella fornisce una panoramicica delle funzioni dei tasti:

SET	Commutazione delle informazioni visualizzate sull'ener-gia e l'indicazione dei costi Selezione di un luogo da modificare per l'impostazione del prezzo dell'energia o il limite di sovraccarico
ENERGY	Commutazione delle informazioni visualizzate che indica- no il consumo di energia Premendo per 3 secondi, è possibile impostare il limite del sovraccarico
COST	Commutazione delle informazioni sul costo visualizzate sul display Premendo per 3 secondi, è possibile impostare il prezzo dell'energia
UP	Modifica il situ selezionato nell'impostazione del prezzo dell'energia o del limite di sovraccarico
RESET	Il contatore verrà reimpostato, se il display机械设备 una visualizzazione difettosa o il dispositivo non risponde alla pressione dei tasti

5. Regolazione del prezzo dell'energia

• Se il contatore del costo dell'energia non si avvia, premere il pulsante Reset per alcuni secondi.
• Se il timer non viene utilizzato per periodi prolongati, la batteria interna ricaricabile si scarica. Per caricare la batteria interna ricaricabile, collegare anni 3 mesi il contatore del costo dell'energia a una presa di rete per circa 24 ore.
• Tenere premuto il tasting Cost per circa 3 secondi per inseire il prezzo attuale dell'energia per kilowattora. Il display Cost/KWh si illuminerà e lampeggerà.
• Utilizzare il pulsante Set per selezionare la cifra che si desidera inseire.
• Impostare il valore desiderato utilizzando il pulsante Up.
• Premere il tasto Cost per salvare il valore insertito e uscire alla modalità di impostazione dei dati.

5.1 Regolazione del limite di sovraccarico

Note: Il misuratore del consumo di energia elettrica è progettato per una potenza massima di 3680 Watt. Non impostare il limite di sovraccarico al di sopra di quosto valore e non collegare alcun dispositivo il cui consumo energetico è superiore 3680 watt.

Se il consumo di energia supera il limite di sovraccarico, ciò viene segnalato dal messaggio "OVERLOAD" che lampeggia nel display Energy.

6. Caratteristiche dell'ambiente

Altitudine sono a 2000m
Temperatura da 5°C a 40°C
Umidità relativiva	· sono a 30°C: valore massimo 80% · da 30°C a 40°C: valore massimo 50%
Sovratensione temporanea CAT II
Grado di inquinamento 2

7. Dichiarazione di garanzia

Il fabbricante garantisce il prodotto per un periodo di 2 anni rispetto alla lavorazione e al materiale. Durante il periodo di garanzia, le riparazioni possono essere eseguite solo da un centro di assistenza autorizzato. Come prova, deve essere allegato lo scontrino di vendita originale.

Sono escludi alla presente garanzia: normale usura, modifiche, revisioni, danni dovuti a incuria, influenze esterne, applicazioni per le quali il prodotto non è stato progettato, oppure prodotti completeness o parzialmente smontati.

OCCHIO!

8. Importanti informazioni sull'utilizzo

Il dispositorio è adatto solo per l'uso interno.
- Si prega di non insertire in prese multiple.

• Senza tensione solo quando la spina è staccata.
• Utilizzato l'apparecchio solo in condizioni in ambiente esente da umidità.
• La potenza elettrica massima indica non deve essere superata.
• Non ci sono requisiti particolari di ventilazione per questo prodotto. Per motivi di sicurezza, è necessario assicurarsi che il prodotto non venga coperto da panni o altri oggetti simili quando è in uso.
• Se lo strumento non viene utilizzato per un periodo di tempo più lungo o se i valori di misura non sono corretti, le batterie potrebbero essere scariche. In quello caso, sostituirli.

9. Specifiche di sicurezza ed esclusione della responsabilita

Non tentare di aprire l'apparecchio per ripararlo o sistamarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, uso lo quando solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche. Controllare che l'apparecchio non presenti danni prima di utilizzato. Non utilizzato l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altri modo. Rispettare le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un glacattolo. Conservare l'apparecchio fuori alla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modificifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia. L'apparecchio essere usato solo da persona che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificateenza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi

elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai puniti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particulari. Il symbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

11. Indicazioni sullo smaltimento delle batterie

Per quanto riguarda la vendita di batterie o la fornitura di apparecchiature che contengono batterie, il fornitore è tenuto a informare il cliente di quanto segue: il cliente è obbligato per legge in qualità di utente finale, alla restituzione delle batterie usate. Può restituire Gratisamente le vecchie batterie che il fornitore fornisce o ha fornito come batterie nuove nell'assortimento, presso il magazzino spezialazioni (all'indirizzo di spedizione) del fornitore. I simboli riprodotti sulle batterie hanno il seguente significato: Pb = la batteria contiene più di 0,004 percentuale in peso di piombo, Cd = la batteria contiene più di 0,002 percentuale in peso di cadmium, Hg = la batteria contiene più di 0,0005 percentuale in peso di mercurio.

Il simbolo della spazzatura barrata da una croce significa che la batteria non può essere smaltita insieme ai rifiuti domestici.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 67896761

La société WD Plus GmbH ivi dichiarare che l'apparecchio 305744 è conforme ai requisiti di base e alle rimanenti disposizioni in materia. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
