Type de produit	Kit de montage au sol pour écrans vidéo LED
Marque	Chauvet
Modèle	Ground Stack Kit
Dimensions maximales du mur	Largeur : 1,5 m à 2 m ; Hauteur : jusqu'à 3 m
Capacité de charge de la plate-forme	113 kg (250 lb)
Poids du kit	Environ 25 kg (estimation)
Matériaux	Aluminium (truss AL6063), acier (vérins, goupilles)
Contenu de la boîte	Caisse de transport, 2 barres de sol, 6 bras de fixation, 5 tubes d'échelle, 4 fermes 0,5 m, 4 fermes 1 m, 8 vérins à vis, plate-forme d'escalade, vis M12, supports REM, connecteurs, goupilles, niveau à bulle
Type de panneaux compatibles	Panneaux vidéo REM et série F (panneaux avec trous de fixation centrés ou en coin)
Alimentation	Passif (aucune alimentation requise)
Fonctions principales	Support de panneaux LED, installation au sol, empilage jusqu'à 3 m de haut, orientation verticale
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier la stabilité et l'état des soudures avant chaque utilisation
Sécurité	Utilisation par personnel qualifié uniquement ; utiliser un équipement de sécurité ; lestage requis ; ne pas utiliser si endommagé
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un technicien qualifié pour toute réparation
Lestage requis (intérieur)	Oui, selon la hauteur : poids spécifiés dans la notice (ex. 1 m : x kg, 2 m : y kg, 3 m : z kg)
Utilisation en extérieur	Possible avec protection contre le vent et lestage supplémentaire (selon gréeur qualifié)
Classe de protection (IP)	Non spécifié, mais usage extérieur temporaire acceptable
Outils requis	Clé hexagonale de 3 mm (pour vis M12)
Informations générales	Notice disponible en plusieurs langues ; durée de vie : dépend de l'usage et de l'entretien

FOIRE AUX QUESTIONS - Ground Stack Kit Chauvet

Quel est le poids maximum supporté par la plate-forme d'escalade ?

La plate-forme d'escalade peut supporter jusqu'à 113 kg (250 lb).

Quels types de panneaux vidéo sont compatibles avec ce kit ?

Le kit est compatible avec les panneaux REM et série F (F2, F3, F4IP, F5IP, Vivid 4). Pour la série F, utilisez les trous de fixation centrés si disponibles.

Comment installer le kit Ground Stack ?

Placez les barres de sol, montez les truss et tubes d'échelle, fixez les bras de fixation, puis accrochez les panneaux. Assurez-vous que l'ensemble est de niveau et utilisez des lests (sacs de sable ou poids en acier) sur les barres de sol.

Quel lestage est nécessaire pour une hauteur de 2 m en intérieur ?

Consultez le tableau des exigences de ballast dans la notice. Par exemple, pour une pile de 2 m, le poids de ballast recommandé est spécifié (généralement proportionnel à la hauteur).

Puis-je utiliser ce kit en extérieur ?

Oui, mais il faut protéger l'installation du vent et ajouter un lestage supplémentaire, déterminé par un gréeur qualifié. La notice précise que les poids indiqués sont pour usage intérieur uniquement.

Comment fixer les panneaux REM au kit ?

Alignez les cônes d'alignement magnétique, verrouillez les connecteurs Speego, fixez le support de panneau à la poignée de transport, puis descendez le bras de fixation sur les vis de fixation.

Que faire si le kit semble instable ?

Vérifiez que les barres de montage et les bases sont parfaitement de niveau. Ajustez les vérins à vis si nécessaire. Ne pas utiliser si l'ensemble penche – risque d'effondrement.

Quels outils sont nécessaires pour l'assemblage ?

Une clé hexagonale de 3 mm est requise pour serrer les vis de fixation des panneaux. Aucun outil n'est nécessaire pour les supports REM (serrage à main).

Le kit contient-il des pièces réparables par l'utilisateur ?

Non, ce produit ne contient aucune pièce réparable par l'utilisateur. En cas de dommage, contactez un technicien qualifié.

Quelle est la largeur maximale d'un mur avec un seul kit ?

Un seul kit permet de supporter des murs d'une largeur de 1,5 m à 2 m et d'une hauteur jusqu'à 3 m. Pour des murs plus larges, combinez plusieurs kits.

MODE D'EMPLOI Ground Stack Kit Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de Ground Stack Kit.

- ATTENTION :

• Ce produit ne contient aucune pièce réparable par l'utilisateur.
• La plate-forme d'escalade peut supporter jusqu'à 113 kg (250lbs).
  • Seules des personnes qualifiées et compétentes doivent utiliser la plate-forme d'escalade.
• Les poids de ballast indiqués dans cette spécification sont destinés à un usage intérieur uniquement. Au cas où ce kit est utilisé en l'extérieur, l'appareil doit être protégé du vent et doit être équipé de ballasts supplémentaires (en accord avec un gréeur qualifié et compétent).
• Ce produit ne doit être utilisé que par des personnes compétentes et qualifiées.

• TOUJOURS :

• Utilisez un matériel de sécurité adéquat pour éviter toute blessure en cas de chute.
• Assurez-vous que la structure du sol soit stable et immobile.
• Lors de la sélection d'un emplacement d'installation, pensez à la facilité d'accès pour l'utilisation et l'entretien courant des panneaux fixés.

• N E P A S :

• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.
• Utiliser le kit en cas d'aspect fragilisé ou endommagé d'un joint soudé.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

Contenu de la boîte

• 1 Caisse de transport personnalisée (expédiée préemballée)
  • 2 Barres de sol
  • 6 Bras de fixation de panneau
• 5 Tubes d'échelle avec collier de serrage
  • 4 Fermes de 0,5 M
  • 4 F e r m e s d e 1 m
  • 8 Vérins à vis TR16

• 1 Plate-forme d'escalade
• 13 Vis d4armoire M12 série F
- 6 Supports REM
• 13 Fermes avec connecteur double face AL6063
• 25 Goupilles de ferme avec agrafe
• 1 Niveau à bulle de 15 cm (6 pouces)
- Guide de référence rapide

Configuration

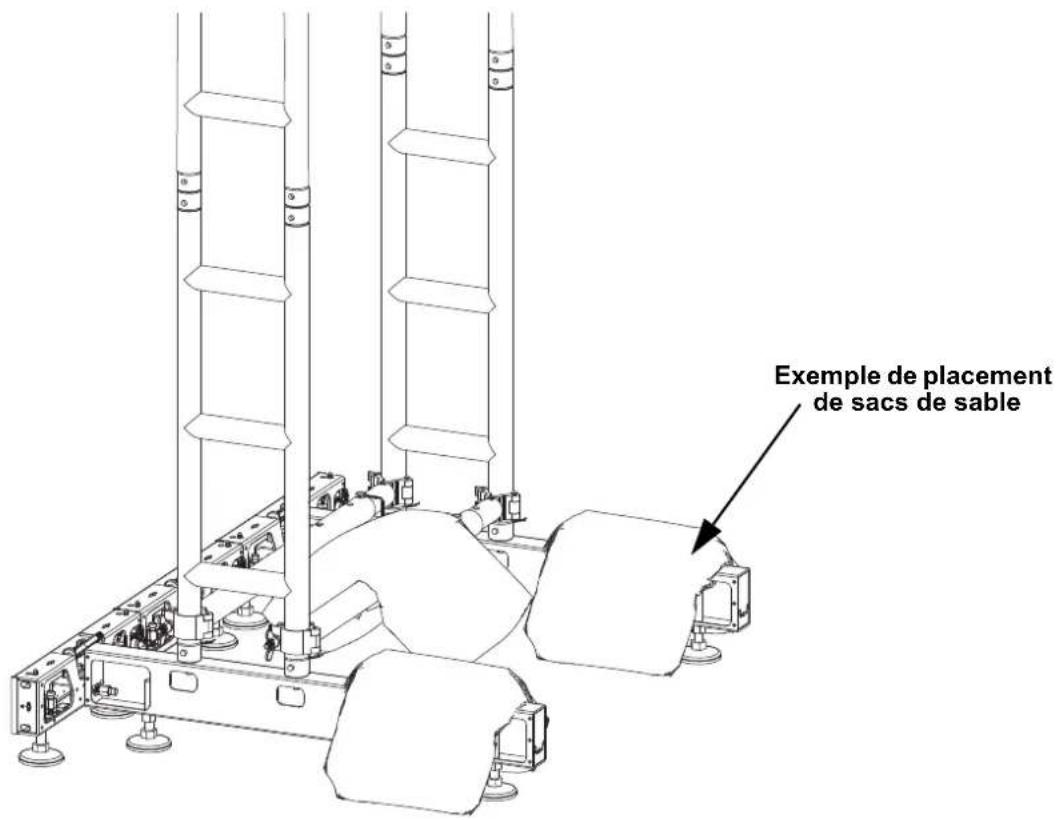

Pour assurer la stabilité pendant le fonctionnement, placez des poids de ballast (sacs de sable ou poids en acier) uniformément sur les barres de plancher ou sur le tube d'échelle.

Exigences de poids de ballast

Ballast par pile de 1 m de hauteur

Ballast par pile de 2 m de hauteur

Ballast par pile de 3 m de hauteur

Les poids de ballast indiqués dans cette spécification sont destinés à un usage intérieur uniquement. Si ce kit est utilisé à l'extérieur, l'unité doit être protégée du vent et un ballast supplémentaire (tel que déterminé par un monteur qualifié et compétent) doit être utilisé.

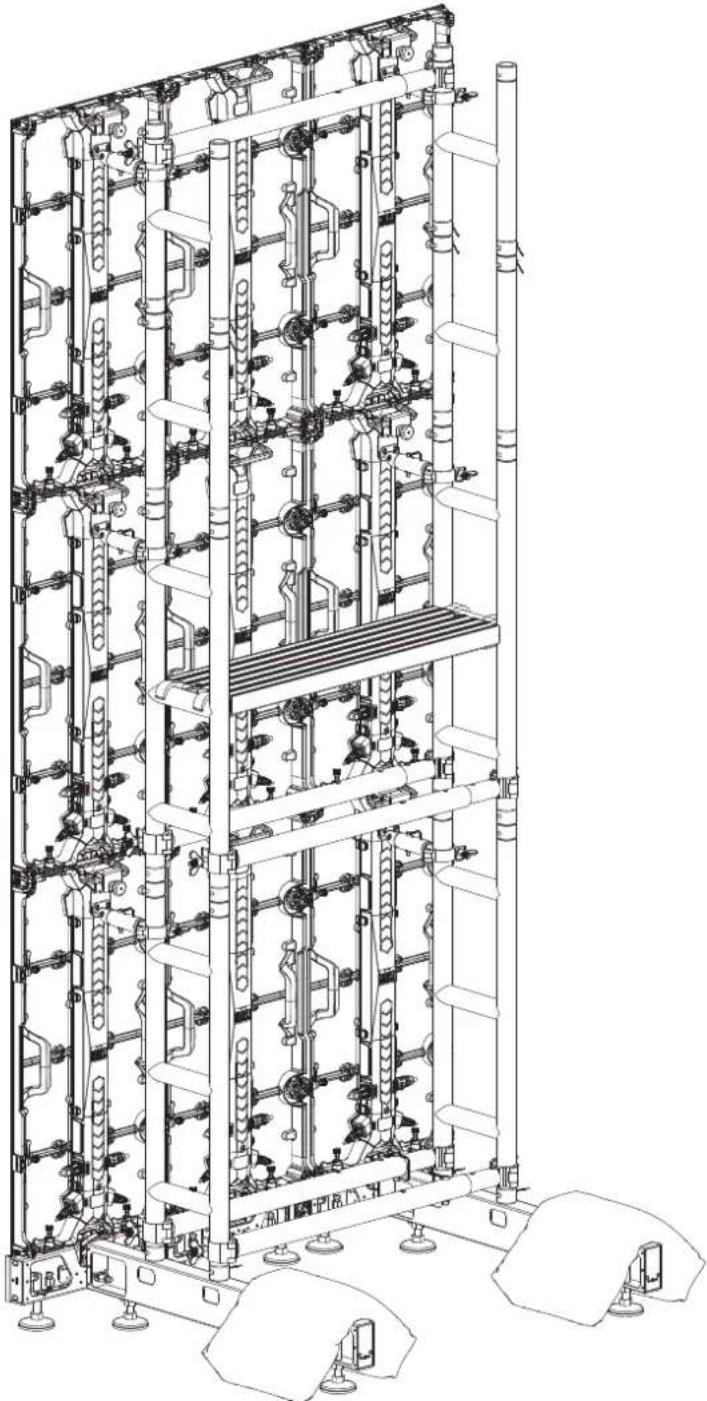

Procedures d'empilement (REM)

Le kit Ground Stack est compatible avec les panneaux vidéo REM. Pour connecter les panneaux REM au kit Ground Stack:

1. Fixez le panneau vidéo de la série F au panneau de la barre de montage en alignant les coniques d'alignement magnétique et en verrouillant les speegos de connexion mâle.

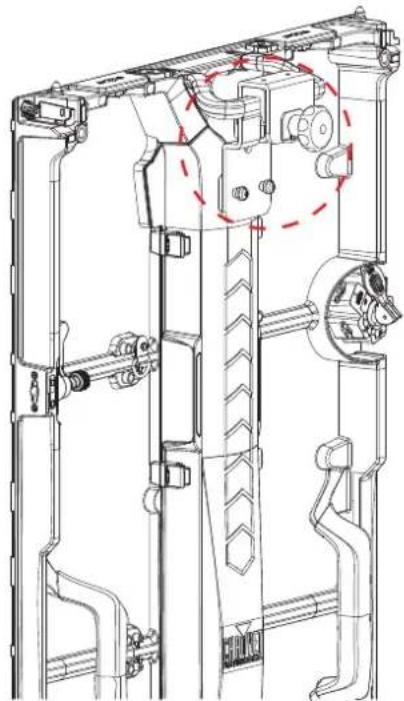

2. Fixez le support du panneau à la poignée de transport du panneau vidéo.

Serrer le support du panneau à mains nues. NE PAS utiliser d'outils pour serrer.

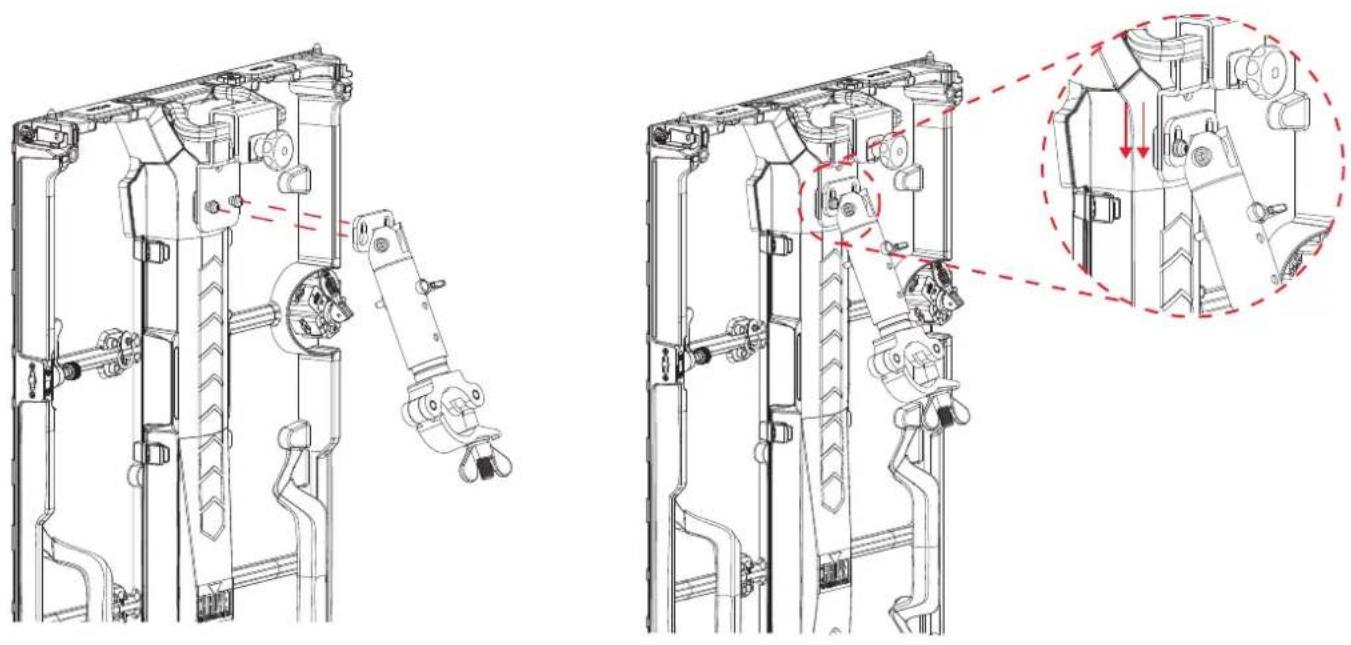

1. Placez le bras de fixation du panneau sur la ou les vis de fixation du panneau et descendez pour fixer.

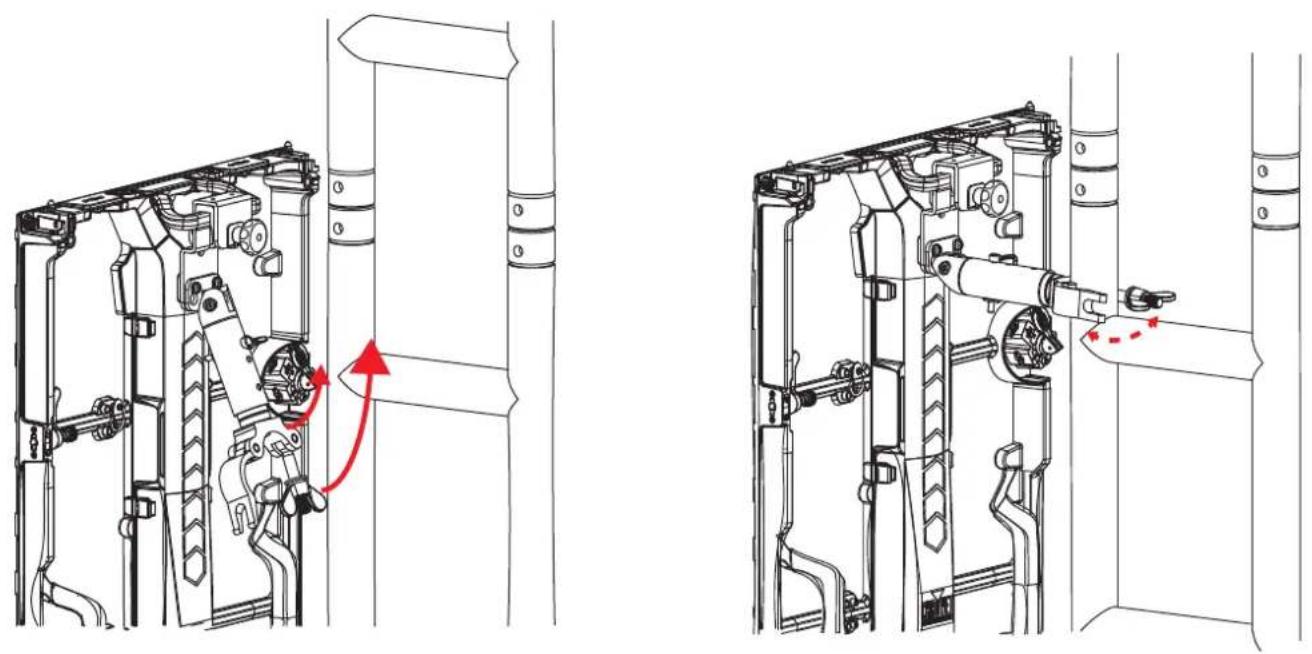

1. Fixez la pince du bras de fixation du panneau à la truss.

1. Connectez chaque panneau horizontalement au panneau voisin à l'aide des connecteurs speego. Au fur et à mesure que vous rajoutez des rangées de panneaux au Ground Stack Kit, assurez vous que l'ensemble de l'installation reste de niveau!

Prend en charge des murs d'une largeur de 4,92 pi (1,5 m) à 656 pi (2 m) et d'une hauteur pouvant atteindre 9,85 pi (3 m). Combinez Ground Stack Kit supplémentaires pour obtenir des murs plus larges.

Attention ! Si les barres de montage et les bases de support ne sont pas complètement à niveau, le Ground Stack Kit peut être instable, se pencher en avant ou en arrière, ou s'effondrer. Cela peut causer de graves dommages aux équipements, aux produits, aux sols ou aux personnes !

Procedures d'empilement (Série F)

Si les panneaux vidéo de la série F utilisés disposent de trous de fixation filetés en position centrale, il est recommandé de les utiliser à la place des trous de fixation filetés situés dans les angles.

1. Fixez le panneau vidéo de la série F au panneau de la barre de montage en alignant les coniques d'alignement magnétique et en verrouillant les speegos de connexion mâle.

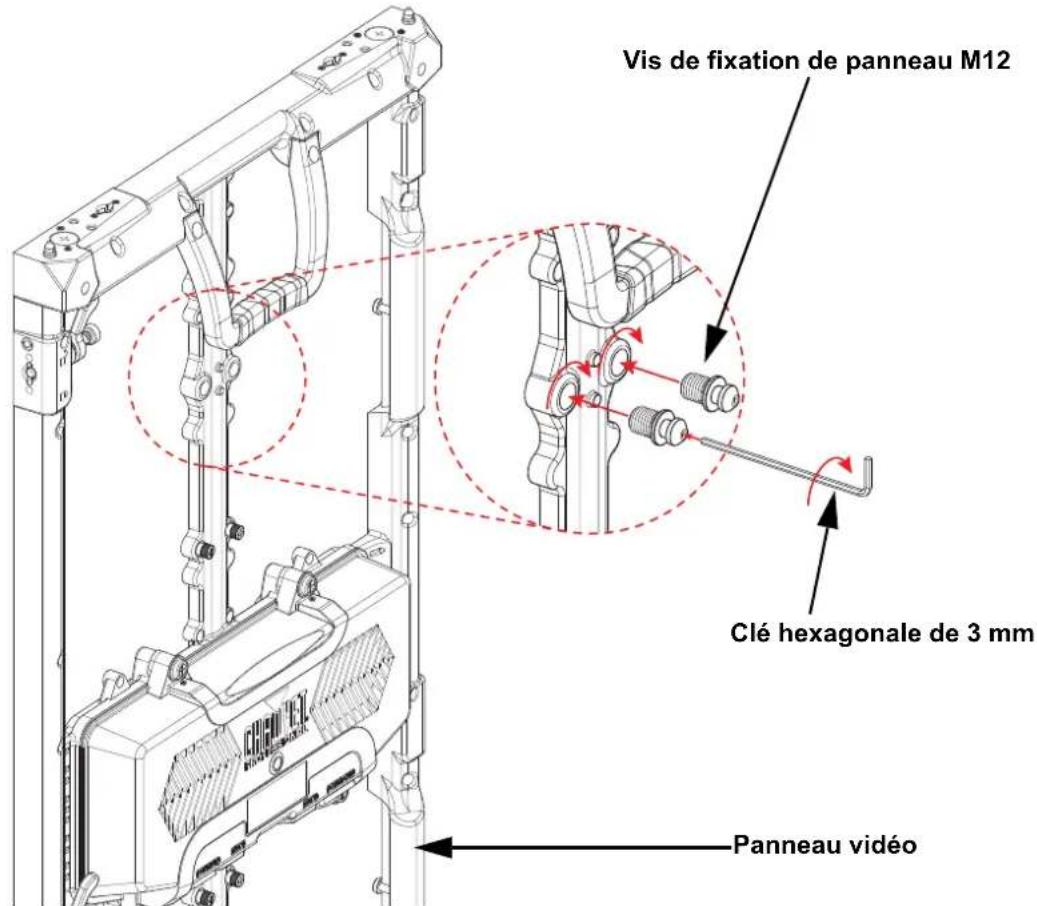

2. Insérez les vis de fixation du panneau M12 dans les trous de fixation filetés M12 en position centrale et serrez avec une clé hexagonale de 3 mm.

Les panneaux vidéo F2 et F5IP disposent de cadres avec une position de montage centrale. Le panneau vidéo F3 a besoin que la vis de fixation du panneau soit insérée dans le coin du cadre. Les panneaux F4IP et Vivid 4 ont tous deux été améliorés avec des cadres à position centrale de montage, et peuvent présenter des variances en fonction de la date de commande.

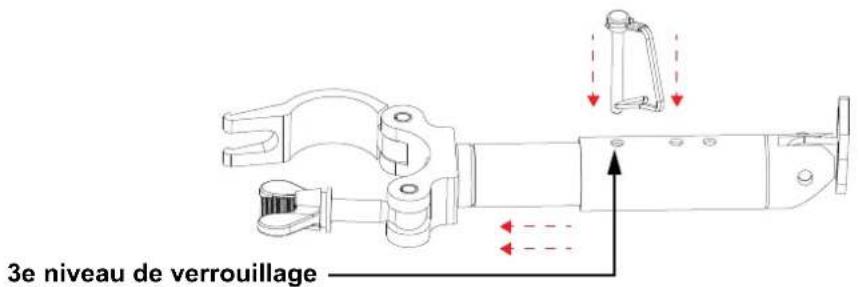

1. Étendre le bras de fixation du panneau jusqu'au troisième niveau de verrouillage. a. Retirer la goupille à nourrice du bras de fixation du panneau

b. Régler le bras de fixation du panneau au 3e niveau de verrouillage et insérer/verrouiller la goupille à nourrice.

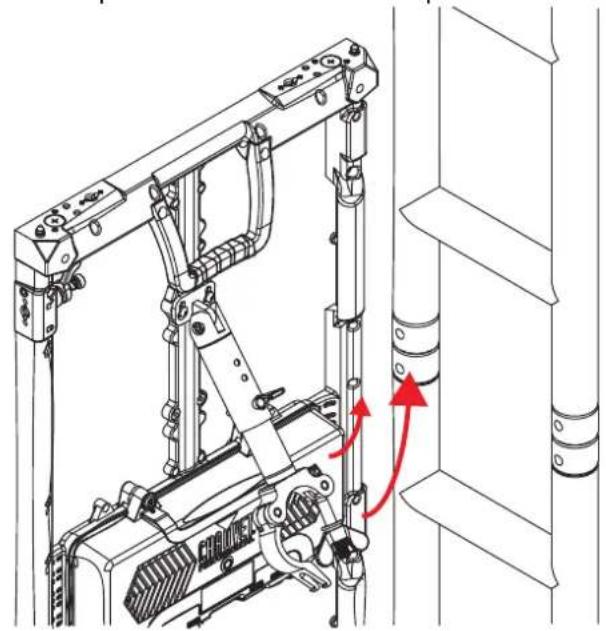

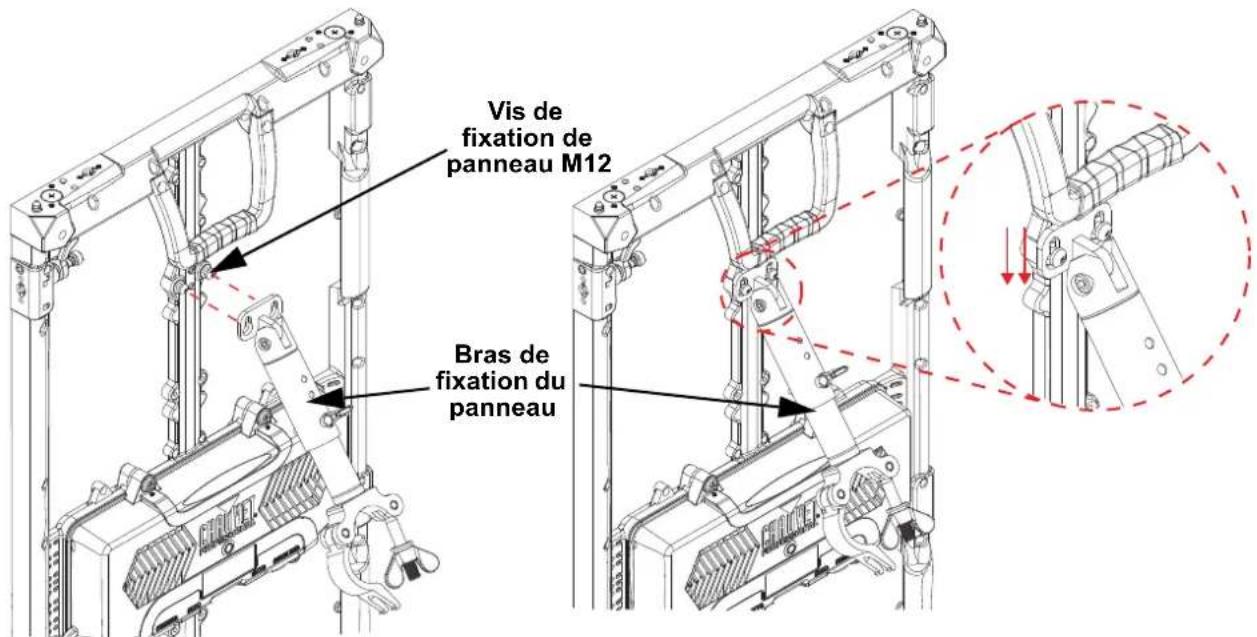

1. Placez le bras de fixation du panneau sur la ou les vis de fixation du panneau et descendez pour fixer.

1. Fixez la pince du bras de fixation du panneau à la truss.

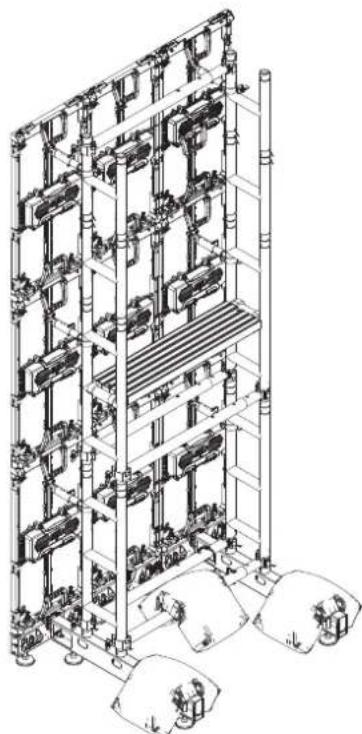

1. Connectez chaque panneau horizontalement au panneau voisin à l'aide des connecteurs speego. Au fur et à mesure que vous rajoutez des rangées de panneaux au Ground Stack Kit, assurez vous que l'ensemble de l'installation reste de niveau !

Prend en charge des murs d'une largeur de 4,92 pi (1,5 m) à 6,56 pi (2 m) et d'une hauteur pouvant atteindre 9,85 pi (3 m). Combinez Ground Stack Kit supplémentaires pour obtenir des murs plus larges.

Attention ! Si les barres de montage et les bases de support ne sont pas complètement à niveau, le Ground Stack Kit peut être instable, se pencher en avant ou en arrière, ou s'effondrer. Cela peut causer de graves dommages aux équipements, aux produits, aux sols ou aux personnes!
