REM 3IP - Moniteur Chauvet - Notice d'utilisation et mode d'emploi gratuit

Marque	Chauvet
Modèle	REM 3IP
Type de produit	Moniteur LED IP65
Alimentation	100-240 VCA, 50/60 Hz, universelle
Consommation électrique (REM 3IP)	3.0 A à 100 V, 2.5 A à 120 V, 1.44 A à 208 V, 1.3 A à 230 V, 1.25 A à 240 V
Consommation électrique (REM 3IPSQ)	1.5 A à 100 V, 1.25 A à 120 V, 0.72 A à 208 V, 0.65 A à 230 V, 0.63 A à 240 V
Courant max par circuit	12 A
Température ambiante maximale	35 °C
Température minimale de démarrage	-20 °C
Indice de protection	IP65 (résistant à l'eau, fonctionnement extérieur temporaire)
Montage	Trous filetés M10, support de suspension/montage, boulon à œillet, système d'alignement magnétique
Distance de sécurité aux surfaces	Au moins 50 cm
Matériaux inflammables	Ne pas laisser à moins de 50 cm
Connectivité	Chaînage électrique Seetronic Powerkon, chaînage signal Seetronic Etherkon
Contenu de la boîte (REM 3IP)	1 étui (4 produits), 1 cordon d'alimentation Powerkon, 4 câbles de chaînage électrique, 4 câbles de chaînage signal, 5 masques LED de rechange, manuel de référence
Contenu de la boîte (REM 3IPSQ)	1 étui (8 produits), 1 cordon d'alimentation Powerkon, 8 câbles de chaînage électrique, 8 câbles de chaînage signal, 5 masques LED de rechange, manuel de référence
Pièces détachées disponibles	Masques LED de rechange, câbles d'alimentation et de signal Seetronic
Réparabilité	Aucune pièce réparable par l'utilisateur ; ne pas ouvrir
Nettoyage et entretien	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas immerger
Sécurité	Utiliser un câble de sécurité en hauteur ; brancher sur circuit protégé et mis à la terre ; ne pas utiliser si endommagé ; ne pas brancher sur variateur
Conformité	FCC Part 15B Classe B, directive UE 2011/65/UE (RoHS)
Altitude maximale d'utilisation	5 000 m

FOIRE AUX QUESTIONS - REM 3IP Chauvet

Quel type de produit est le Chauvet REM 3IP ?

Le Chauvet REM 3IP est un moniteur LED avec indice de protection IP65, conçu pour un usage extérieur temporaire et intérieur.

Quelle est la tension d'alimentation requise pour le REM 3IP ?

L'appareil dispose d'une alimentation universelle qui accepte toute tension d'entrée entre 100 et 240 VCA, 50/60 Hz.

Comment installer le REM 3IP en hauteur en toute sécurité ?

Utilisez toujours un câble de sécurité et fixez l'appareil via les trous filetés M10 ou les produits Rig Bar CHAUVET. Ne vous fiez pas aux fixations magnétiques pour supporter le poids.

Quels câbles sont fournis avec le REM 3IP ?

Le kit comprend un cordon d'alimentation Seetronic Powerkon, 4 câbles de chaînage électrique et 4 câbles de chaînage du signal Seetronic Etherkon.

Quelle est la consommation électrique maximale par circuit ?

Ne jamais dépasser 12 A sur un seul circuit. Le tirage actuel du REM 3IP varie de 1.25 A à 3.0 A selon la tension.

Peut-on utiliser le REM 3IP en extérieur par temps de pluie ?

Oui, l'appareil est classé IP65, ce qui permet un fonctionnement extérieur temporaire. Cependant, ne pas l'immerger.

Comment nettoyer le REM 3IP ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs et ne plongez pas l'appareil dans l'eau.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion d'alimentation et le disjoncteur. Assurez-vous que la température ambiante est entre -20 °C et 35 °C. Si le problème persiste, arrêtez immédiatement l'utilisation et contactez un professionnel.

Le REM 3IP est-il compatible avec les variateurs ?

Non, ne branchez jamais ce produit à un variateur ou à un rhéostat, cela pourrait l'endommager.

Où puis-je trouver des pièces de rechange comme les masques LED ?

Des masques LED de rechange sont inclus dans la boîte (5 unités). Pour des pièces supplémentaires, contactez votre revendeur Chauvet.

MODE D'EMPLOI REM 3IP Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de REM 3IP and REM 3IPSQ.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.

• TOUJOURS :

• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

- Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.

Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.

• Brancher ce produit à un variateur ou à un rhéostat.
  • Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (IP65). Le fonctionnement extérieur temporaire est correct.
  • Utilisez ce produit à une altitude supérieure à 5 000 m.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

• La température minimale de démarrage est de -4^ (-20 ^ ). Ne faites pas démarrer ce produit à des températures plus basses.
• La température ambiante maximale est de 95 °F (35 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêter immédiatement de l’utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

L'utilisation de certaines substances dans les équipements électriques et électroniques est limitée par l'UE. Pour plus d'informations, se référer à la directive 2011/65/UE

Contenu de la boîte

REM3IP

• 1 étui (4 produits REM3IP)
• 1 Cordon d'Alimentation Seetronic® Powerkon®
• 4 Câbles de chaînage électrique Seetronic® Powerkon®

• 4 Câbles de chaînage du signal Seetronic® Etherkon®
• 5 Masques LED de rechange
• Manuel de Référence

REM3IPSQ

• 1 étui (8 produits REM3IPSQ)
• 1 Cordon d'Alimentation Seetronic® Powerkon®
- 8 Câbles de chaînage électrique Seetronic® Powerkon®

• 8 Câbles de chaînage du signal Seetronic® Etherkon®
  • 5 Masques LED de rechange
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits REM 3IP and REM 3IPSQ. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

REM3IP

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	3.0 A	2.5 A	1.44 A	1.3 A	1.25 A

REM3IPSQ

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	1.5 A	1.25 A	0.72 A	0.65 A	0.63 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utiliser des produits Rig Bar (REM-RB50CMIP or REM-RB100CMIP) de marque CHAUVET ou les trous filetés M10 sur l'appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

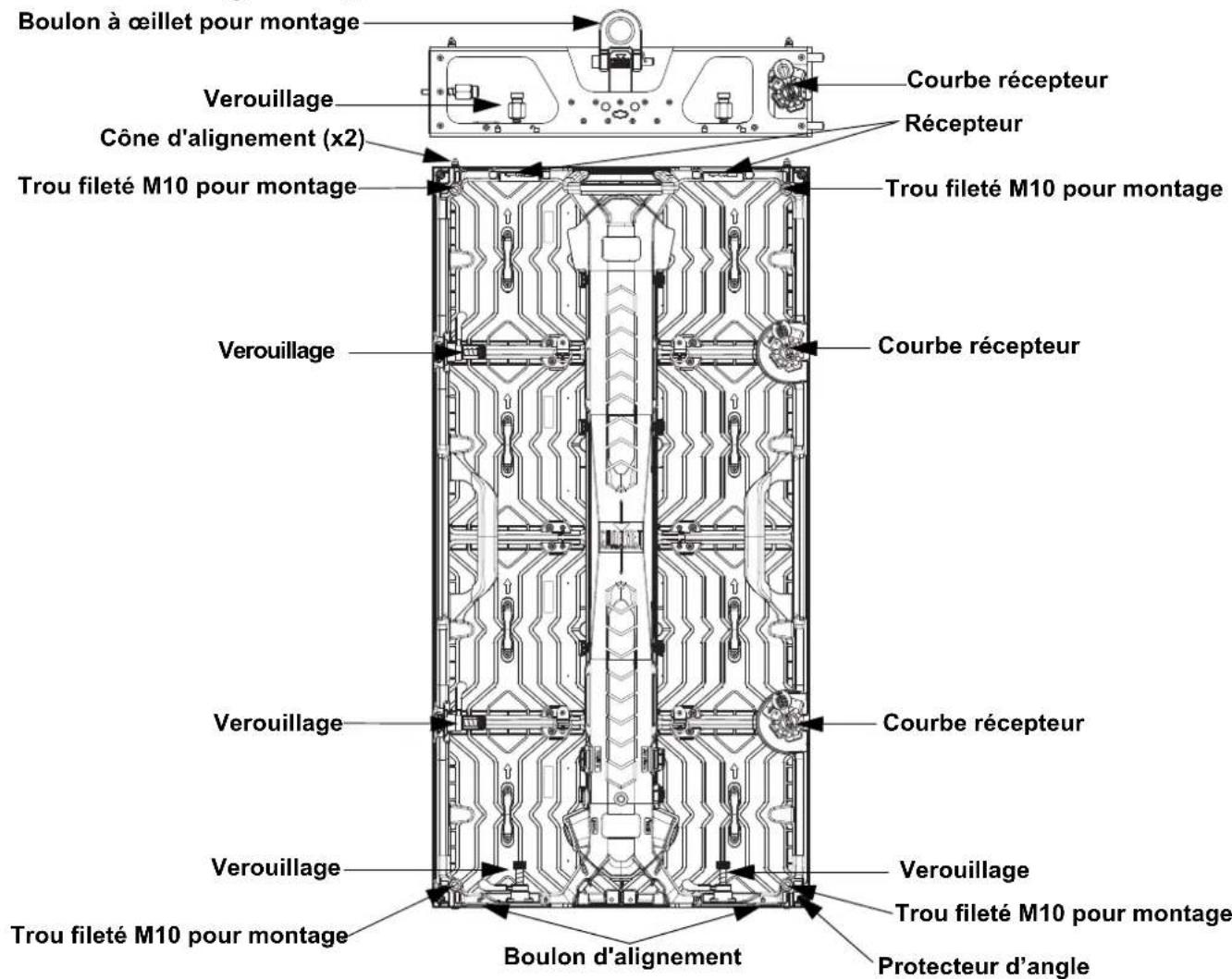

Schéma de Montage de l'Appareil

• Attention ! Les fixations magnétiques ne permettent pas de supporter de poids et servent uniquement d'aide à l'alignement. Ne relâchez pas le panneau tant que le matériel de suspension n'a pas été correctement fixé.
• Les points de montage M10 ne sont pas prévus pour un accrochage ou une suspension à un treillis ou toute autre structure en hauteur.
