REM 1 SQ - Moniteur Chauvet - Notice d'utilisation et mode d'emploi gratuit

Marque	Chauvet
Modèle	REM 1 SQ
Type de produit	Moniteur LED pour éclairage de scène
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Consommation électrique	120 W (1.0 A à 120 V, 0.5 A à 240 V)
Quantité par étui	8 produits REM 1 SQ
Câbles fournis	1 cordon d'alimentation Seetronic® Powerkon®, 8 câbles de chaînage électrique, 8 câbles de chaînage du signal Seetronic® Etherkon®
Accessoires inclus	5 masques LED de rechange, manuel de référence
Montage	Trous filetés M10, compatible barres Rig Bar (REM-RB50CMIP ou REM-RB100CMIP)
Protection	IP30 (intérieur, pas d'exposition à l'eau ou poussière excessive)
Température de fonctionnement	À partir de -20 °C (température minimale de démarrage)
Sécurité	Utiliser un câble de sécurité en hauteur, ne pas ouvrir, ne pas exposer à l'inflammable
Conformité	FCC Partie 15, Classe B
Entretien	Débrancher en période d'inutilisation, nettoyer avec un chiffon sec, ne pas utiliser d'eau ou de solvants
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le service après-vente
Chaînage	Jusqu'à 12 A max par circuit, chaînage électrique via Powerkon® et signal via Etherkon®

FOIRE AUX QUESTIONS - REM 1 SQ Chauvet

Quelle est la tension d'alimentation requise pour le REM 1 SQ ?

L'appareil fonctionne sur une alimentation universelle de 100 à 240 VAC, 50/60 Hz. Branchez-le directement sur une prise secteur adaptée.

Comment installer le REM 1 SQ en hauteur ?

Utilisez les trous filetés M10 ou les barres Rig Bar Chauvet. Fixez un câble de sécurité pour éviter toute chute. Assurez-vous que la structure supporte le poids. Ne vous fiez pas aux fixations magnétiques pour le maintien.

Puis-je chaîner plusieurs REM 1 SQ ensemble ?

Oui, utilisez les câbles de chaînage électrique Seetronic Powerkon et les câbles de signal Etherkon fournis. Ne dépassez pas 12 A par circuit.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion d'alimentation et le disjoncteur. Assurez-vous que la tension correspond à la plage 100-240 V. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le REM 1 SQ ?

Débranchez l'appareil et utilisez un chiffon doux et sec. N'utilisez jamais d'eau, de solvants ou de produits abrasifs.

Quelle est la température minimale de démarrage ?

La température minimale de démarrage est de -20 °C. Ne faites pas démarrer l'appareil à des températures plus basses pour éviter des dommages.

Puis-je utiliser le REM 1 SQ à l'extérieur ?

Non, l'appareil est classé IP30 et convient uniquement pour une utilisation en intérieur. Évitez l'exposition à la poussière excessive, à la chaleur, à l'eau ou à l'humidité.

Combien de masques LED de rechange sont fournis ?

L'emballage contient 5 masques LED de rechange.

Que signifient les signes d'usure excessive ?

Si le boîtier, les lentilles ou les câbles semblent endommagés, arrêtez immédiatement l'utilisation. Débranchez l'appareil et contactez un technicien.

Où trouver des pièces de rechange ou accessoires ?

Les pièces détachées et accessoires sont disponibles chez Chauvet. Consultez le site officiel ou contactez votre revendeur.

MODE D'EMPLOI REM 1 SQ Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de REM 1 and REM 1SQ.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.

• TOUJOURS :

• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
  • Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Utiliser ce produit à l'extérieur ou dans un endroit où la poussière, la chaleur excessive, l'eau ou l'humidité peuvent l'affecter (IP30).

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

• La température minimale de démarrage est de -4^ (-20 ^ ). Ne faites pas démarrer ce produit à des températures plus basses.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêter immédiatement de l’utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Contenu de la boîte

REM1

• 1 étui (4 produits REM1)
• 1 Cordon d'Alimentation Seetronic® Powerkon®
- 4 Câbles de chaînage électrique Seetronic® Powerkon®

• 4 Câbles de chaînage du signal Seetronic® Etherkon®
  • 5 Masques LED de rechange
  • Manuel de Référence

REM1SQ

• 1 étui (8 produits REM1SQ)
• 1 Cordon d'Alimentation Seetronic® Powerkon®
- 8 Câbles de chaînage électrique Seetronic® Powerkon®

• 8 Câbles de chaînage du signal Seetronic® Etherkon®
  • 5 Masques LED de rechange
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits REM 1 and REM 1SQ. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

REM1

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	2.4 A	2.0 A	1.15 A	1.04 A	1.0 A

REM1SQ

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	1.2 A	1.0 A	0.57 A	0.52 A	0.5 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utiliser des produits Rig Bar (REM-RB50CMIP or REM-RB100CMIP) de marque CHAUVET ou les trous filetés M10 sur l'appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

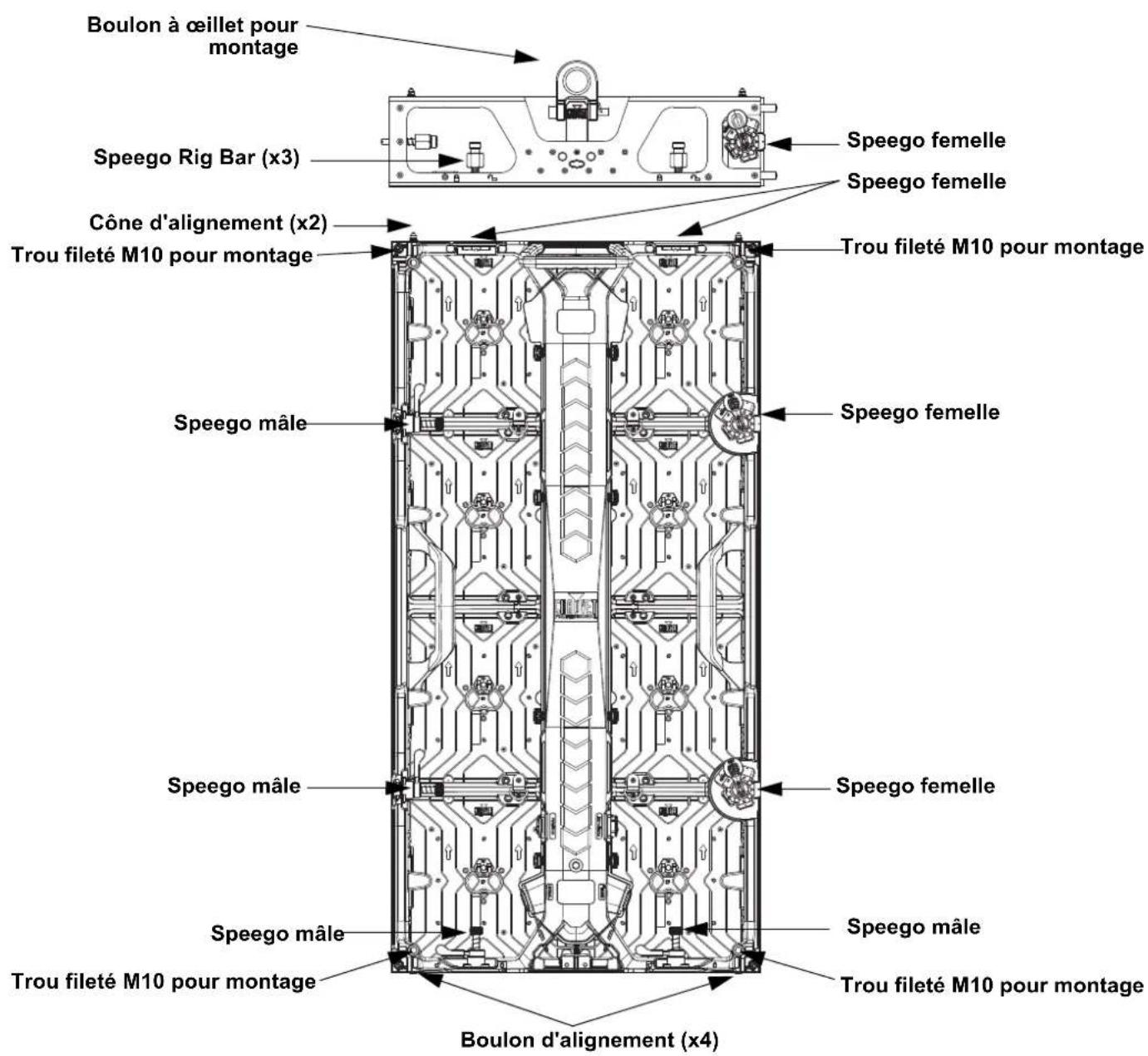

Schéma de Montage de l'Appareil

• Attention ! Les fixations magnétiques ne permettent pas de supporter de poids et servent uniquement d'aide à l'alignement. Ne relâchez pas le panneau tant que le matériel de suspension n'a pas été correctement fixé.
• Les points de montage M10 ne sont pas prévus pour un accrochage ou une suspension à un treillis ou toute autre structure en hauteur.
