REM 1 SQ - Monitor Chauvet - Kostenlose Bedienungsanleitung

Marke	Chauvet
Modell	REM 1 SQ
Produkttyp	LED-Monitor für Bühnenbeleuchtung
Stromversorgung	100-240 V AC, 50/60 Hz (universell)
Stromverbrauch	120 W (1.0 A bei 120 V, 0.5 A bei 240 V)
Menge pro Koffer	8 REM 1 SQ Produkte
Mitgelieferte Kabel	1 Seetronic® Powerkon® Stromkabel, 8 Powerkon®-Durchschleifkabel, 8 Seetronic® Etherkon® Signal-Durchschleifkabel
Enthaltenes Zubehör	5 Ersatz-LED-Masken, Referenzhandbuch
Montage	M10 Gewindebohrungen, kompatibel mit Rig-Bar-Stangen (REM-RB50CMIP oder REM-RB100CMIP)
Schutzart	IP30 (Innenbereich, keine Exposition gegenüber Wasser oder übermäßigem Staub)
Betriebstemperatur	Ab -20 °C (minimale Starttemperatur)
Sicherheit	Bei Höhenmontage ein Sicherungsseil verwenden, nicht öffnen, nicht entflammbaren Materialien aussetzen
Konformität	FCC Teil 15, Klasse B
Wartung	Bei Nichtgebrauch abziehen, mit einem trockenen Tuch reinigen, kein Wasser oder Lösungsmittel verwenden
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile, Kundendienst kontaktieren
Durchschleifung	Bis zu 12 A max pro Stromkreis, elektrische Durchschleifung über Powerkon® und Signal über Etherkon®

Häufig gestellte Fragen - REM 1 SQ Chauvet

Welche Versorgungsspannung wird für das REM 1 SQ benötigt?

Das Gerät arbeitet mit einer Universalspannung von 100 bis 240 V AC, 50/60 Hz. Schließen Sie es direkt an eine geeignete Steckdose an.

Wie installiere ich das REM 1 SQ in der Höhe?

Verwenden Sie die M10-Gewindebohrungen oder die Chauvet Rig-Bar-Stangen. Befestigen Sie ein Sicherungsseil, um ein Herunterfallen zu verhindern. Stellen Sie sicher, dass die Struktur das Gewicht trägt. Verlassen Sie sich nicht auf magnetische Befestigungen zur Sicherung.

Kann ich mehrere REM 1 SQ miteinander durchschleifen?

Ja, verwenden Sie die mitgelieferten Seetronic Powerkon-Strom-Durchschleifkabel und Etherkon-Signalkabel. Überschreiten Sie nicht 12 A pro Stromkreis.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Stromverbindung und den Schutzschalter. Stellen Sie sicher, dass die Spannung im Bereich 100-240 V liegt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das REM 1 SQ?

Trennen Sie das Gerät vom Netz und verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder scheuernde Reinigungsmittel.

Was ist die minimale Starttemperatur?

Die minimale Starttemperatur beträgt -20 °C. Lassen Sie das Gerät nicht bei niedrigeren Temperaturen starten, um Schäden zu vermeiden.

Kann ich das REM 1 SQ im Freien verwenden?

Nein, das Gerät hat die Schutzart IP30 und ist nur für den Innenbereich geeignet. Vermeiden Sie übermäßigen Staub, Hitze, Wasser oder Feuchtigkeit.

Wie viele Ersatz-LED-Masken werden mitgeliefert?

Die Verpackung enthält 5 Ersatz-LED-Masken.

Was bedeuten Anzeichen übermäßigen Verschleißes?

Wenn Gehäuse, Linsen oder Kabel beschädigt erscheinen, stellen Sie die Verwendung sofort ein. Trennen Sie das Gerät vom Netz und kontaktieren Sie einen Techniker.

Wo finde ich Ersatzteile oder Zubehör?

Ersatzteile und Zubehör sind bei Chauvet erhältlich. Besuchen Sie die offizielle Website oder kontaktieren Sie Ihren Händler.

BEDIENUNGSANLEITUNG REM 1 SQ Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des REM 1 and REM 1SQ.

• V O R S I C H T !

• Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.
• Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.
• Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

- Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.

• Brennbares Material in einem Umkreis von 50 cm um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
• Dieses Produkt an einen Dimmer oder Rheostat anschließen.
• Das Gerät betreiben, wenn das Gehäuse, die Linsen, oder die Kabel beschädigt sind.

• Dieses Produkt im Freien oder an einem Ort betreiben, an dem es durch Staub, übermäßige Hitze, Wasser oder Feuchtigkeit beeinträchtigt werden kann (IP30).

• Verwenden Sie AUSSCHLIESSLICH die Aufhängevorrichtung oder den Montagewinkel, um dieses Produkt zu tragen.
  • Die maximale Temperatur zur Inbetriebnahme beträgt -20 °C (-4 °F). Nehmen Sie dieses Produkt nicht bei niedrigeren Temperaturen in Betrieb.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.
• Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

FCC Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
• Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

Lieferumfang

REM1

• 1 Koffer (4 REM1 Produkte)
• 1 Seetronic® Powerkon® Netzkabel
- 4 Seetronic® Powerkon® Netzkabel für die Serienschaltung

• 4 Seetronic® Etherkon® Signalkabel für die Serienschaltung
  • 5 E r s a t z L E D - M a s
• Schnellanleitung

REM1SQ

• 1 Koffer (8 REM1SQ Produkte)
• 1 Seetronic® Powerkon® Netzkabel
- 8 Seetronic® Powerkon® Netzkabel für die Serienschaltung

• 8 Seetronic® Etherkon® Signalkabel für die Serienschaltung
  • 5 Ersatz LED-Masken
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb		Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten (Power Linking)

REM 1 and REM 1SQ-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

REM1

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	2.4 A	2.0 A	1.15 A	1.04 A	1.0 A

REM1SQ

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	1.2 A	1.0 A	0.57 A	0.52 A	0.5 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel können separat erworben werden.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Verwenden Sie die Rig Bars (REM-RB50CMIP or REM-RB100CMIP) von Chauvet oder die M10 Gewindebohrungen am Produkt. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

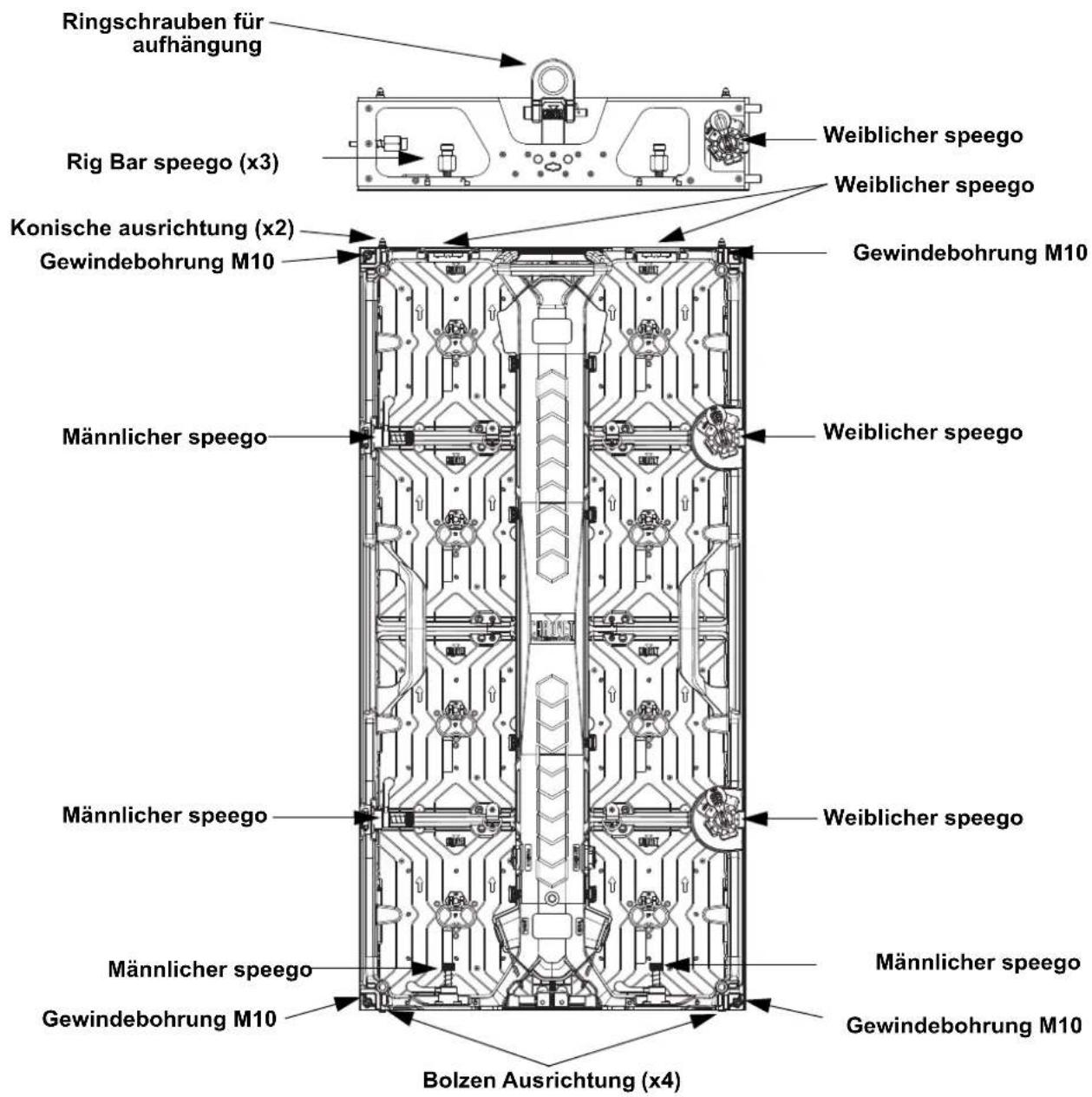

Montageansicht

• Warnung! Die magnetischen Befestigungsmittel sind nichttragend und dienen lediglich als Ausrichtungshilfe. Lassen Sie das Panel erst los, wenn die Hängevorrichtung vollständig gesichert wurden ist.
  • Die M10 Befestigungspunkte sind nicht zum Aufhängen oder in der Schwebe halten an einer Traverse oder an einer anderen Überkopfkonstruktion vorgesehen.
