BEDIENUNGSANLEITUNG Ground Stack Kit Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des Ground Stack Kit.

• V O R S I C H T!

• Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Die Arbeitsbühne kann mit bis zu 113 kg (250 lbs) belastet werden.
• Die Arbeitsbühne darf nur von qualifiziertem und fachkundigem Personal bedient werden.
• Die in dieser Spezifikation genannten Ballastgewichte sind nur für den Gebrauch im Innenbereich vorgesehen. Wird das Kit im Außenbereich verwendet, muss die Einheit vor Wind geschützt werden und es ist zusätzlicher Ballast einzusetzen (gemäß Bestimmung durch einen entsprechend geschulten und kompetenten Gerüstbauer).
- Dieses Produkt darf nur von kompetenten und qualifizierten Personen verwendet werden.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Stets geeignete Sicherheitsvorrichtungen verwenden, um Verletzungen durch Absturz zu vermeiden.
- Stellen Sie sicher, dass die Bodenkonstruktion stabil ist und sich nicht bewegen kann
- Berücksichtigen Sie bei der Auswahl des Installationsorts, dass Sie bequem auf die angebauten Panels zugreifen und routinemäßige Wartungsarbeiten vornehmen können.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlichten IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.
• Verwenden Sie das Set, wenn Sie gebrochene oder sonstige beschädigte Schweißverbindungen erkennen.

• Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

• Exposition in einer Meeres-/Salzwasserumgebung (innerhalb von 3 Meilen um einen Salzwasserkörp

• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.
• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

Lieferumfang

• 1 Kundenspezifischer Transportkoffer (Lieferung erfolgt vorgepackt)
  • 2 Bodenstangen
  • 6 Panel-Befestigungsarm
  • 5 Leiterrohr mit Klemme
  • 4 0,5 m Gerüst
  • 4 1 m Gerüst
  • 8 TR16 Schraubenwinde

• 1 Arbeitsbühne
• 13 M12 Gehäuseschrauben der F-Serie
• 6 REM-Halterung
• 13 doppelseitige Gerüstverbinder AL6063
• 25 Gerüststifte mit Clip
• 1 Wasserwaage, 15 cm (6 Zoll)
- Kurzanleitung

Einrichten

.Um die Standsicherheit während der Benutzung zu gewährleisten, sollten Ballastgewichte (Sandsäcke oder Stahlgewichte) gleichmäßig auf den Bodenstangen oder dem Leiterrohr verteilt werden.

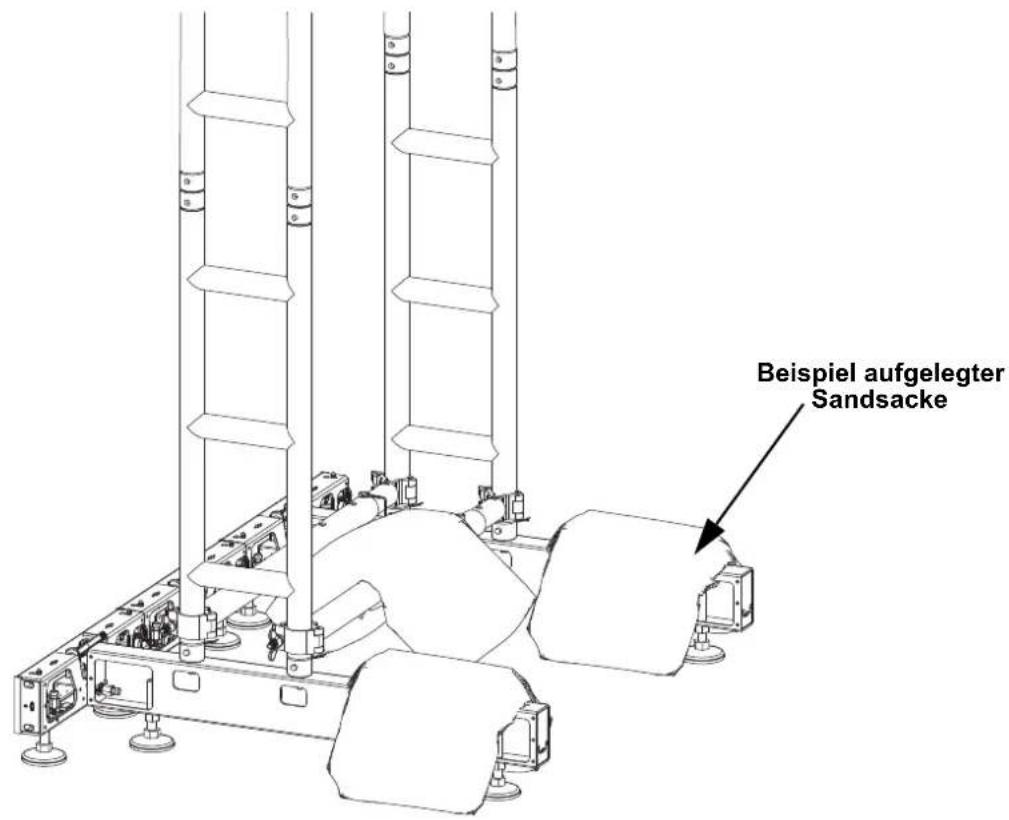

Beispiel aufgelegter Sandsacke

Anforderungen an die Ballastgewichte

Ballastgewicht pro 1 m Hohe

Ballastgewicht pro 2 m Hohe

Ballastgewicht pro 3 m Hohe

Die in dieser Spezifikation aufgeführten Ballastgewichte sind nur für den Einsatz in Innenbereichen ausgelegt. Wenn dieses Kit im Freien verwendet wird, muss es vor Wind geschützt werden und es müssen zusätzliche Ballastgewichte verwendet werden (wie von einem qualifizierten und sachkundigen Monteur bestimmt).

Vorgehenweis beim Montage (REM)

Das Standfuß-Kit ist kompatibel mit den REM-Videopanels. So werden REM-Panels am Standfuß-Kit montiert:

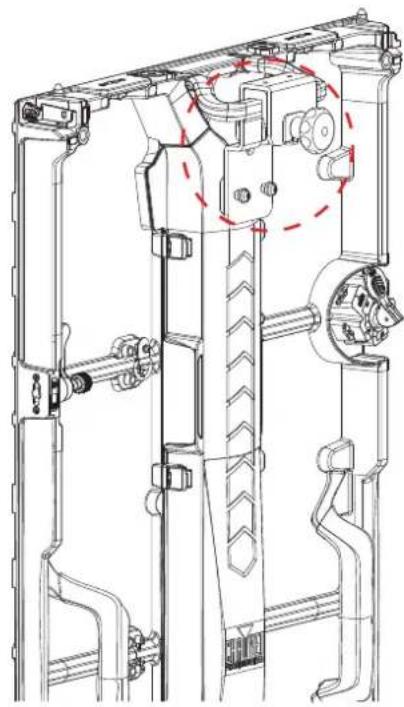

1. Befestigen Sie das Videopaneel der F-Serie an der Rigg-Leistenplatte, indem Sie die Magnetausrichtungskegel ausrichten und die männlichen Verbindungsspeegos verriegeln
2. Die Panelhalterung am Tragegriff des Videopanels befestigen . .

Die Panelhalterung handfest anziehen. Zum Festziehen KEINE Werkzeuge verwenden.

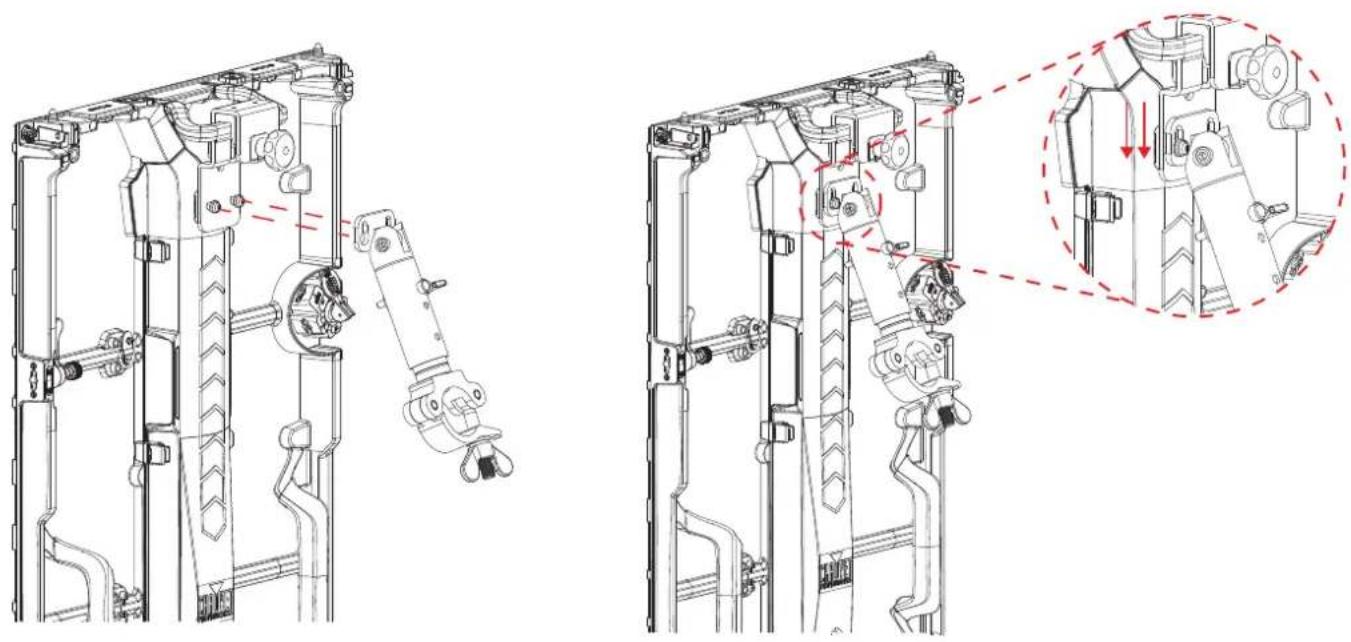

1. Setzen Sie den Panel-Befestigungsarm über die Befestigungsschrauben und bewegen Sie sie zur Sicherung nach unten.

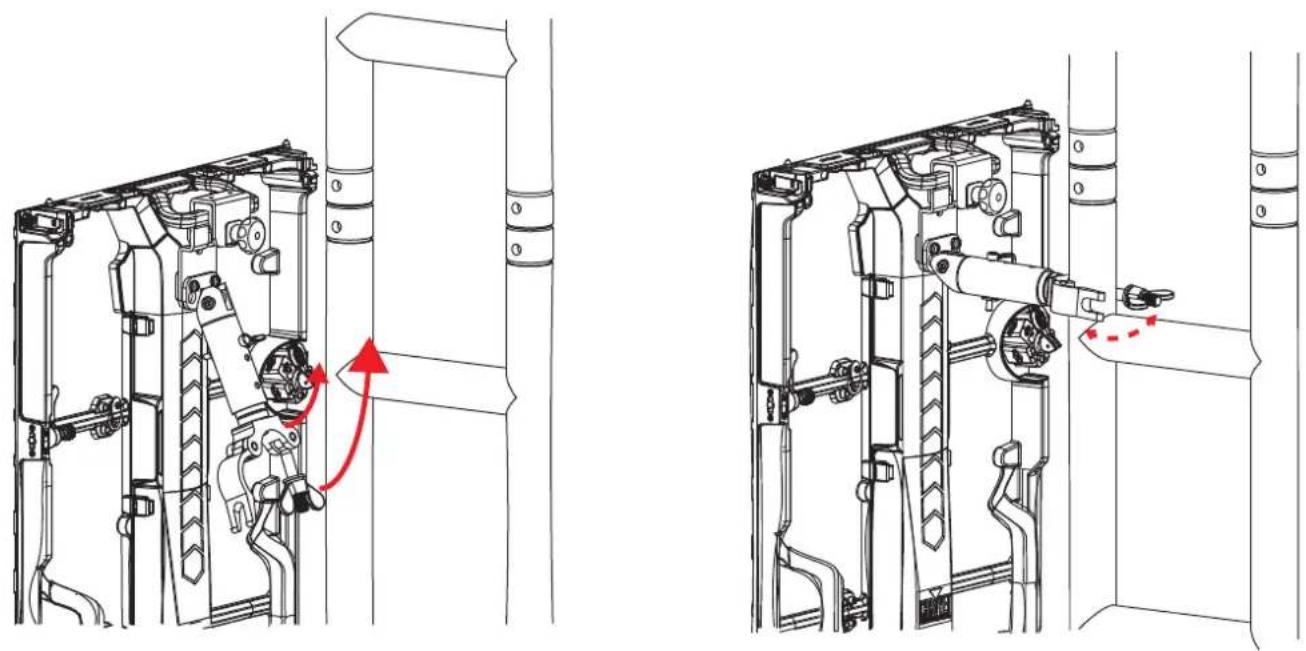

1. Befestigen Sie die Klemme des Panel-Befestigungsarm am Leiterfachwerk.

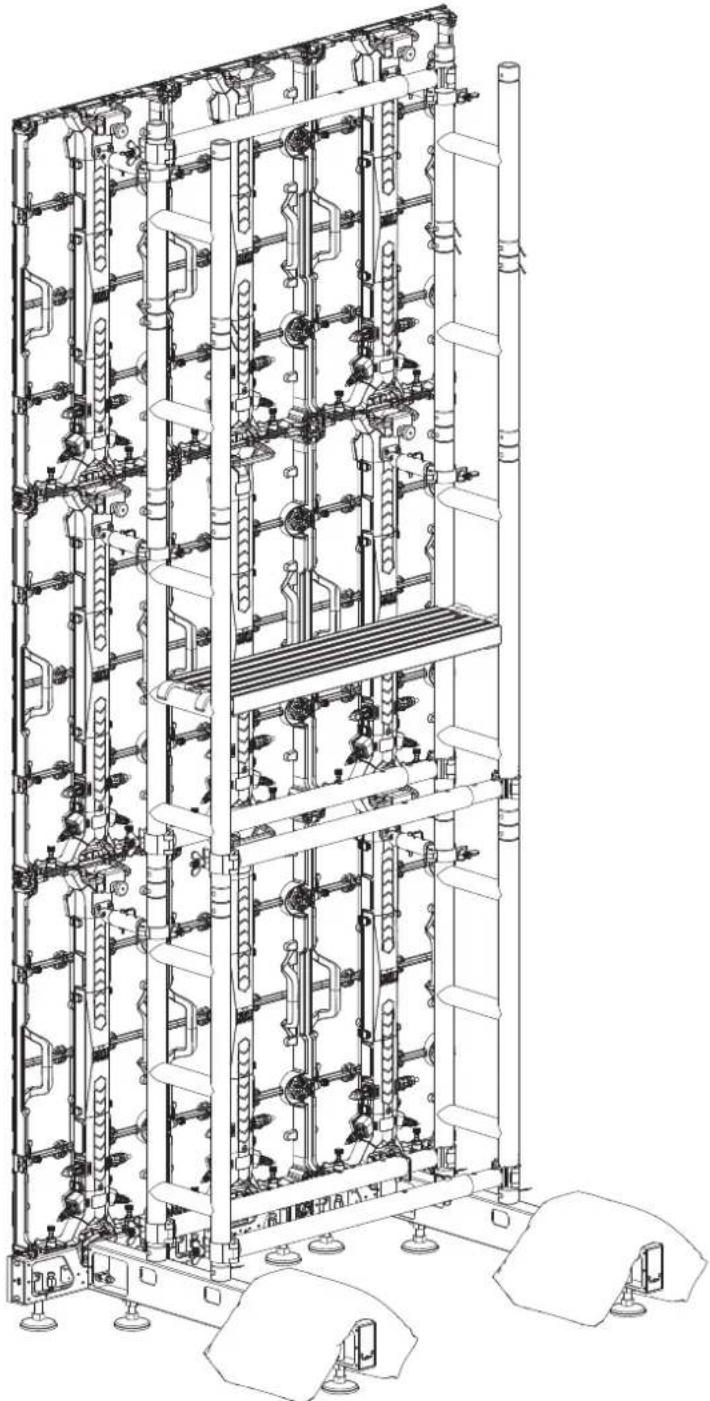

1. Stapeln Sie den Leiterfachwerk und die Videopaneele weiter auf die gewünschte Videowandgröße. Verbinden Sie mit den Speego-Verbindern jedes Panel horizontal mit dem jeweils nächsten Panel. Stellen Sie nach jedem Hinzufügen einer Reihe Panels zum Ground Stack Kit, sicher, dass das gesamte System in Waage bleibt!

Unterstützt Wände mit einer Breite zwischen 1,5 m und 2 m und einer Höhe von 3 m. Kombinieren Sie zusätzliche Ground Stack Kits um breitere Wände zu erzielen.

Warnhinweis! Sind die Rig Bars und die Bodenfüße nicht genau in Waage, kann das Ground Stack Kit instabil sein, sich nach vorn oder hinten neigen oder zusammenstürzen. Dies kann ernsthafte Schäden an der Ausrüstung, den Produkten, am Boden oder zu schweren Verletzungen von Personen verursachen!

Vorgehenweis beim Montage (Serie F)

Wenn die verwendeten Videobildschirme der Serie F über Gewindebohrungen in der Mittelposition verfügen, wird empfohlen, diese anstelle der Gewindebohrungen in den Eckpositionen zu verwenden.

1. Befestigen Sie das Videopaneel der F-Serie an der Rigg-Leistenplatte, indem Sie die Magnetausrichtungskegel ausrichten und die männlichen Verbindungsspeegos verriegeln.

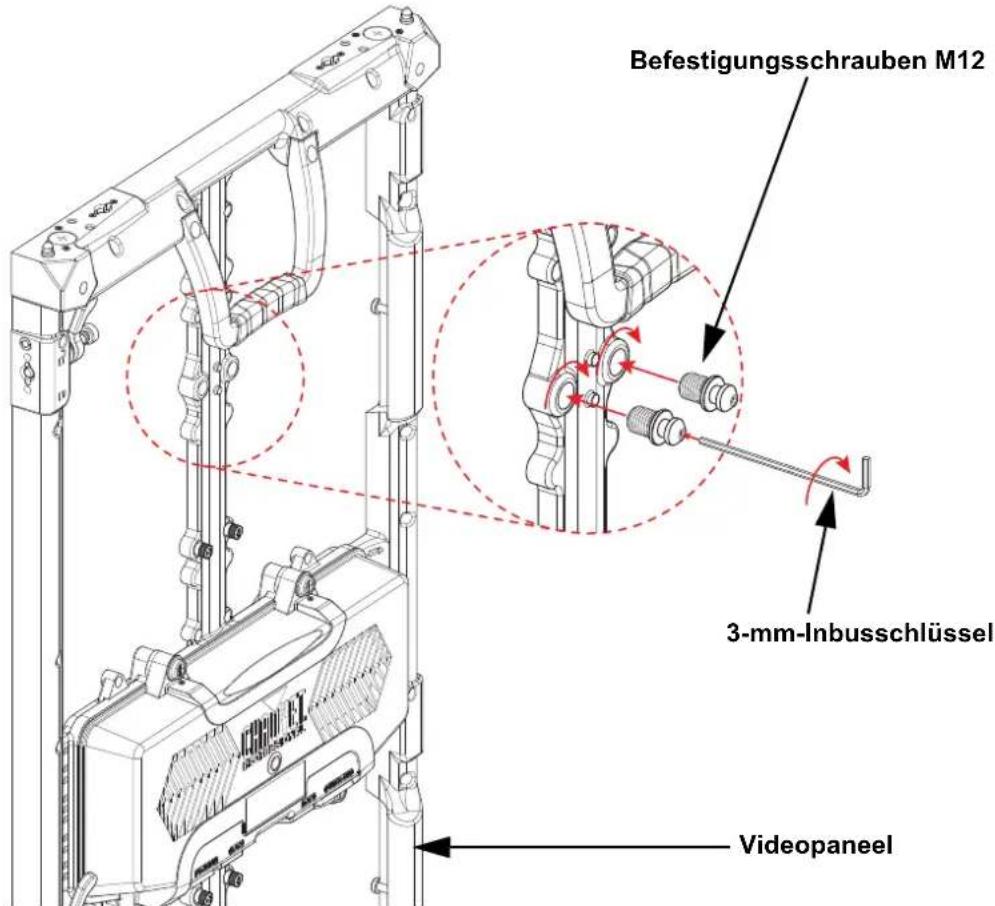

2. Stecken Sie die Schrauben M12 zur Befestigung von Videobildschirmen in die Gewindebohrungen M12 in der Mittelposition ein und ziehen Sie diese mit einem 3-mm-Inbusschlüssel fest.

Befestigungsschrauben M12 3-mm-Inbusschlüssel Videopaneel

Die Videobildschirme F2 und F5IP verfügen über Rahmen mit einer mittleren Montageposition. Beim Videobildschirm F3 muss die Schraube zur Befestigung von Videobildschirmen an der Ecke des Rahmens eingesteckt werden. Der F4IP wie auch der Vivid 4 haben in der neuen Ausführung Rahmen mit einer mittleren Montageposition erhalten; die jeweilige Ausführung kann je nach Bestelldatum variieren.

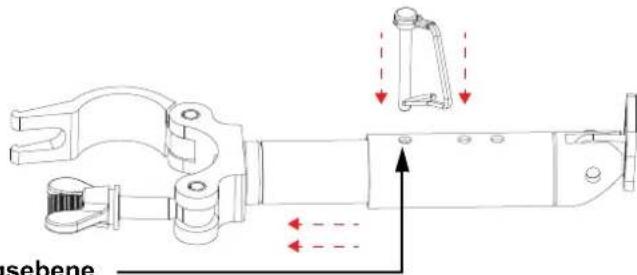

1. Verlängern der Panel-Befestigungsarm bis zum bis zur dritten Verriegelungsebene. a. Den Sicherungsstift vom Panel-Befestigungsarm entfernen.

b. Den Panel-Befestigungsarm auf die 3. Arretierungsstufe einstellen und den Sicherungsstift einsetzen/sichern.

sebene

1. Verriegelungsebene

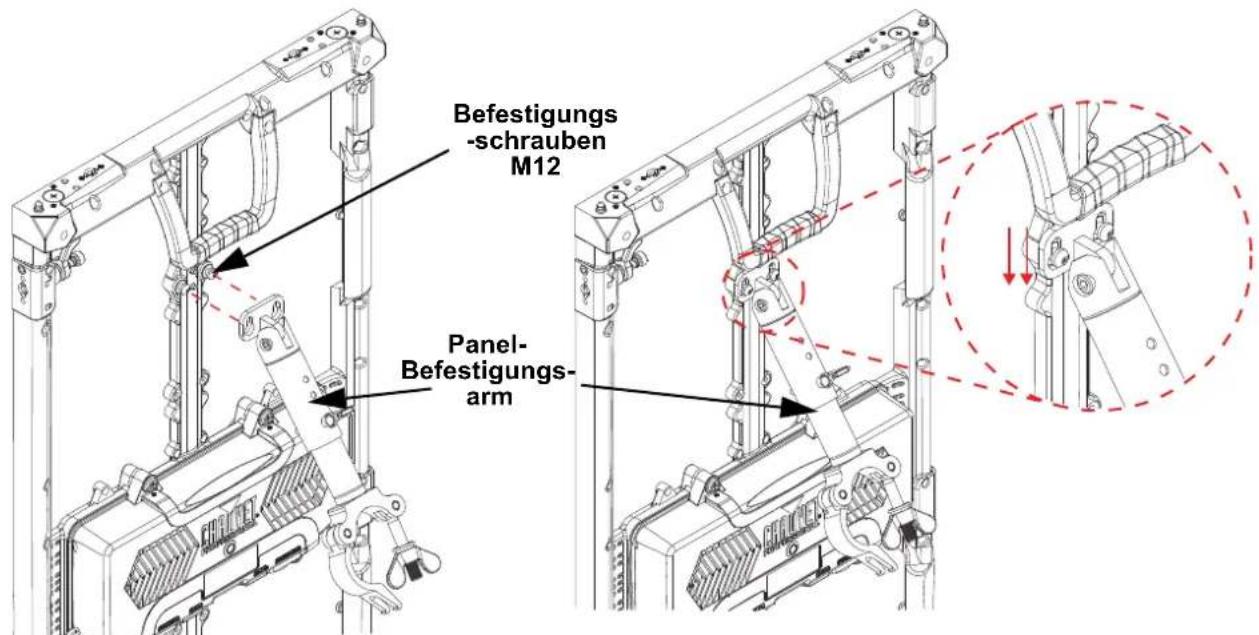

2. Setzen Sie den Panel-Befestigungsarm über die Befestigungsschrauben und bewegen Sie sie zur Sicherung nach unten.

Befestigungs- -schrauben M12 Panel- Befestigungs- arm

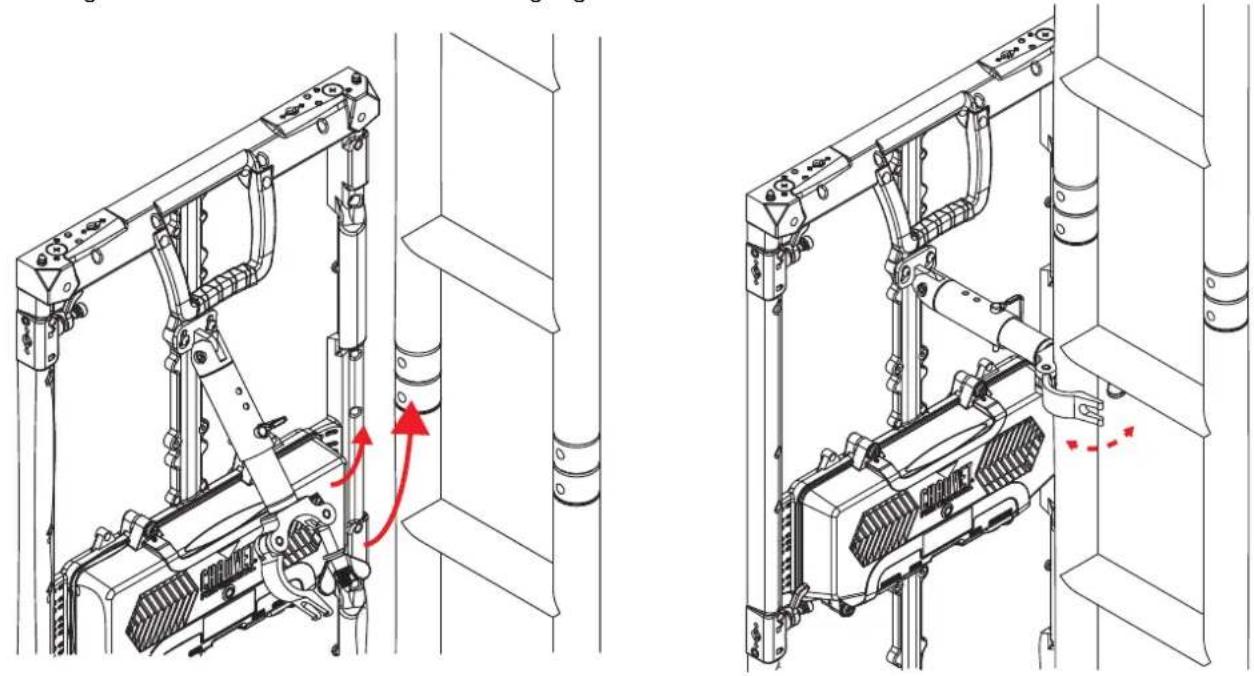

1. Befestigen Sie die Klemme des Panel-Befestigungsarm am Leiterfachwerk.

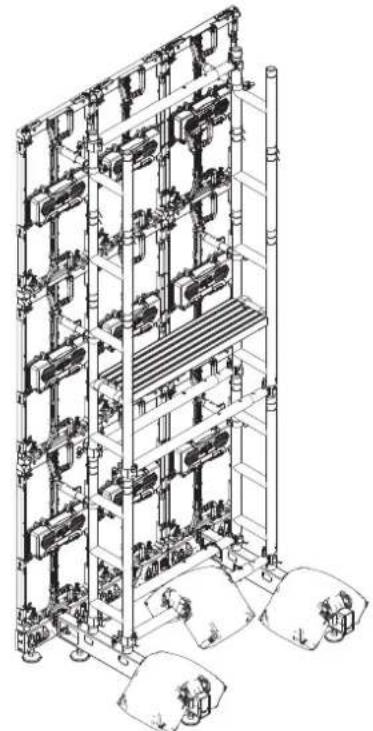

1. Stapeln Sie den Leiterfachwerk und die Videopaneele weiter auf die gewünschte Videowandgröße. Verbinden Sie mit den Speego-Verbindern jedes Panel horizontal mit dem jeweils nächsten Panel. Stellen Sie nach jedem Hinzufügen einer Reihe Panels zum Ground Stack Kit, sicher, dass das gesamte System in Waage bleibt!

Unterstützt Wände mit einer Breite zwischen 1,5 m und 2 m und einer Höhe von 3 m. Kombinieren Sie zusätzliche Ground Stack Kits um breitere Wände zu erzielen.

Warnhinweis! Sind die Rig Bars und die Bodenfüße nicht genau in Waage, kann das Ground Stack Kit instabil sein, sich nach vorn oder hinten neigen oder zusammenstürzen. Dies kann ernsthafte Schäden an der Ausrüstung, den Produkten, am Boden oder zu schweren Verletzungen von Personen verursachen!

Montageproceduren (F-Serie)
