Tipo de producto	Kit de montaje en suelo para pantallas de video LED
Marca	Chauvet
Modelo	Ground Stack Kit
Dimensiones máximas del muro	Ancho: 1,5 m a 2 m; Alto: hasta 3 m
Capacidad de carga de la plataforma	113 kg (250 lb)
Peso del kit	Aproximadamente 25 kg (estimación)
Materiales	Aluminio (truss AL6063), acero (gatos, pasadores)
Contenido de la caja	Caja de transporte, 2 barras de suelo, 6 brazos de fijación, 5 tubos de escalera, 4 cerchas de 0,5 m, 4 cerchas de 1 m, 8 gatos de tornillo, plataforma de escalada, tornillos M12, soportes REM, conectores, pasadores, nivel de burbuja
Tipo de paneles compatibles	Paneles de video REM y serie F (paneles con orificios de fijación centrados o en esquina)
Alimentación	Pasiva (sin alimentación requerida)
Funciones principales	Soporte de paneles LED, instalación en suelo, apilamiento hasta 3 m de altura, orientación vertical
Mantenimiento y limpieza	Limpiar con un paño seco; verificar la estabilidad y el estado de las soldaduras antes de cada uso
Seguridad	Uso solo por personal calificado; usar equipo de seguridad; lastre requerido; no usar si está dañado
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar a un técnico calificado para cualquier reparación
Lastre requerido (interior)	Sí, según la altura: pesos especificados en el manual (ej. 1 m: x kg, 2 m: y kg, 3 m: z kg)
Uso en exteriores	Posible con protección contra el viento y lastre adicional (según aparejador calificado)
Clase de protección (IP)	No especificado, pero uso exterior temporal aceptable
Herramientas requeridas	Llave hexagonal de 3 mm (para tornillos M12)
Información general	Manual disponible en varios idiomas; vida útil: depende del uso y mantenimiento

Preguntas frecuentes - Ground Stack Kit Chauvet

¿Cuál es el peso máximo soportado por la plataforma de escalada?

La plataforma de escalada puede soportar hasta 113 kg (250 lb).

¿Qué tipos de paneles de video son compatibles con este kit?

El kit es compatible con los paneles REM y serie F (F2, F3, F4IP, F5IP, Vivid 4). Para la serie F, use los orificios de fijación centrados si están disponibles.

¿Cómo instalar el kit Ground Stack?

Coloque las barras de suelo, monte las cerchas y tubos de escalera, fije los brazos de fijación, luego cuelgue los paneles. Asegúrese de que el conjunto esté nivelado y use lastre (sacos de arena o pesas de acero) en las barras de suelo.

¿Qué lastre es necesario para una altura de 2 m en interiores?

Consulte la tabla de requisitos de lastre en el manual. Por ejemplo, para una pila de 2 m, se especifica el peso de lastre recomendado (generalmente proporcional a la altura).

¿Puedo usar este kit en exteriores?

Sí, pero es necesario proteger la instalación del viento y agregar lastre adicional, determinado por un aparejador calificado. El manual especifica que los pesos indicados son solo para uso interior.

¿Cómo fijar los paneles REM al kit?

Alinee los conos de alineación magnética, bloquee los conectores Speego, fije el soporte del panel al asa de transporte, luego baje el brazo de fijación sobre los tornillos de fijación.

¿Qué hacer si el kit parece inestable?

Verifique que las barras de montaje y las bases estén perfectamente niveladas. Ajuste los gatos de tornillo si es necesario. No usar si el conjunto se inclina – riesgo de colapso.

¿Qué herramientas son necesarias para el montaje?

Se requiere una llave hexagonal de 3 mm para apretar los tornillos de fijación de los paneles. No se necesita ninguna herramienta para los soportes REM (apriete manual).

¿El kit contiene piezas reparables por el usuario?

No, este producto no contiene ninguna pieza reparable por el usuario. En caso de daño, contacte a un técnico calificado.

¿Cuál es el ancho máximo de un muro con un solo kit?

Un solo kit permite soportar muros de un ancho de 1,5 m a 2 m y una altura de hasta 3 m. Para muros más anchos, combine varios kits.

MANUAL DE USUARIO Ground Stack Kit Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del Ground Stack Kit.

- PRECAUCIÓN:

• Este producto no contiene piezas reparables por el usuario.
• La plataforma de escalada puede soportar hasta 113 kg (250 lbs).
• La plataforma de escalada solo debe ser utilizada por personas cualificadas y competentes.
• Los pesos de balasto que figuran en estas especificaciones son exclusivamente para el uso en interiores. Si el kit se utiliza en exteriores, se debe proteger la unidad del viento y se debe usar un balasto adicional (según determine un instalador cualificado y capacitado).
• Este producto deben utilizarlo solamente personas capacitadas y cualificadas.

• S I E M P R E :

• Utilice la tornillería de seguridad adecuados para evitar lesiones por caída.
- Asegúrese de que la estructura del suelo sea estable y esté inmóvil.
- Cuando seleccione una ubicación para instalar, tenga en cuenta la facilidad de acceso para el manejo y para el mantenimiento de rutina de los paneles acoplados.

• NO HACER:

• Sumergir este producto (es necesario respetar las normas de la clasificación IP publicada). El funcionamiento periódico al aire libre es posible.
• use el kit si cualquier junta de soldadura está rota o parece dañada de cualquier forma.

• Instalar permanentemente en el exterior en lugares con condiciones ambientales extremas. Esto incluye, pero no se limita a:

• Exposición a un entorno marino/salino (a menos de 3 millas de una masa de agua salada).

• Lugares donde las temperaturas normales superan los rangos de temperatura de este manual.
• Lugares propensos a las inundaciones o a quedar enterrados en la nieve.
• Otras zonas en las que el producto esté sometido a radiaciones extremas o a sustancias cáusticas.

Qué se incluye

• 1 Maletín de carretera personalizado (se envía preembalado)
  • 2 Barras de piso
  • 6 Brazo de fijación del panel
• 5 Tubo de escalera con abrazadera
  • 4 Cercha de 0,5 m
  • 4 Cercha de 1 m
  • 8 Gato de rosca TR16

• 1 Plataforma de escalada
• 13 Tornillos de armario M12 serie F
- 6 Soporte REM
• 13 Conector de doble cara para cercha AL6063
• 25 Pasadores de cercha con clip
- 1 nivel de burbuja de 15 cm (6 pulg).
- Guía de referencia rápida

Configuracion

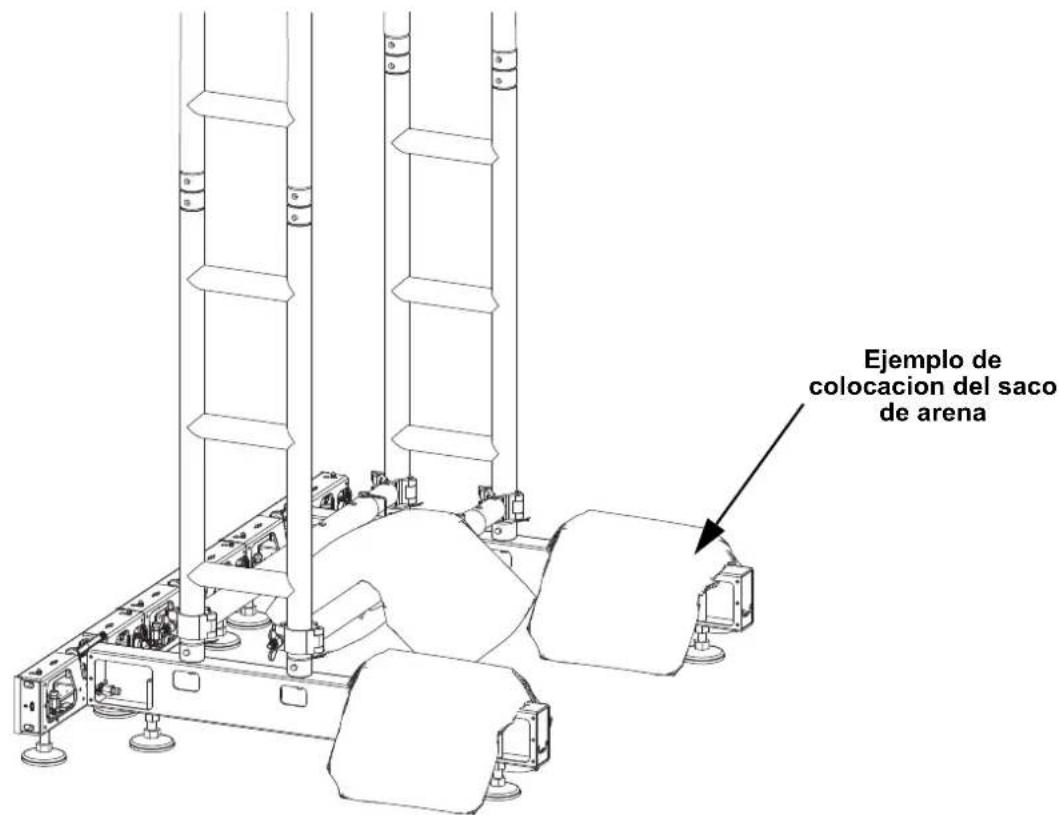

Para garantizar la estabilidad durante el funcionamiento, coloque pesos de lastre (sacos de arena o pesas de acero) uniformemente sobre las barras del piso o el tubo de la escalera.

Requisitos de peso del lastre

Lastre por apilado de 1 m de altura Lastre por apilado de 2 m de altura Lastre por apilado de 3 m de altura

Los pesos del lastre indicados en esta especificación son solo para uso en interiores. Si este kit se utiliza al aire libre, la unidad debe protegerse del viento y debe utilizarse lastre adicional (según determine un aparejador cualificado y competente).

Procedimientos de montaje (REM)

El Kit de apilado de piso es compatible con los paneles de video REM. Para conectar los paneles REM al kit de apilado de piso:

1. Conecte el panel de vídeo de la panel de la barra de la plataforma alineando los cónicos de alineación magnética y bloqueando los speegos de conexión macho

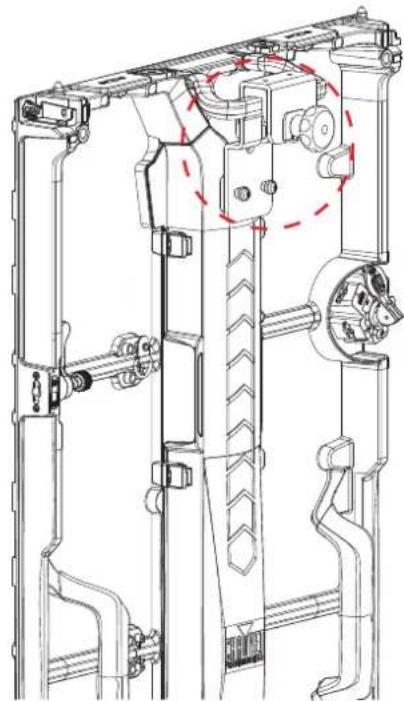

2. Fije el soporte del panel al asa de transporte del panel de video.

Apriete el soporte del panel con las manos desnudas. NO utilice herramientas para apretar.

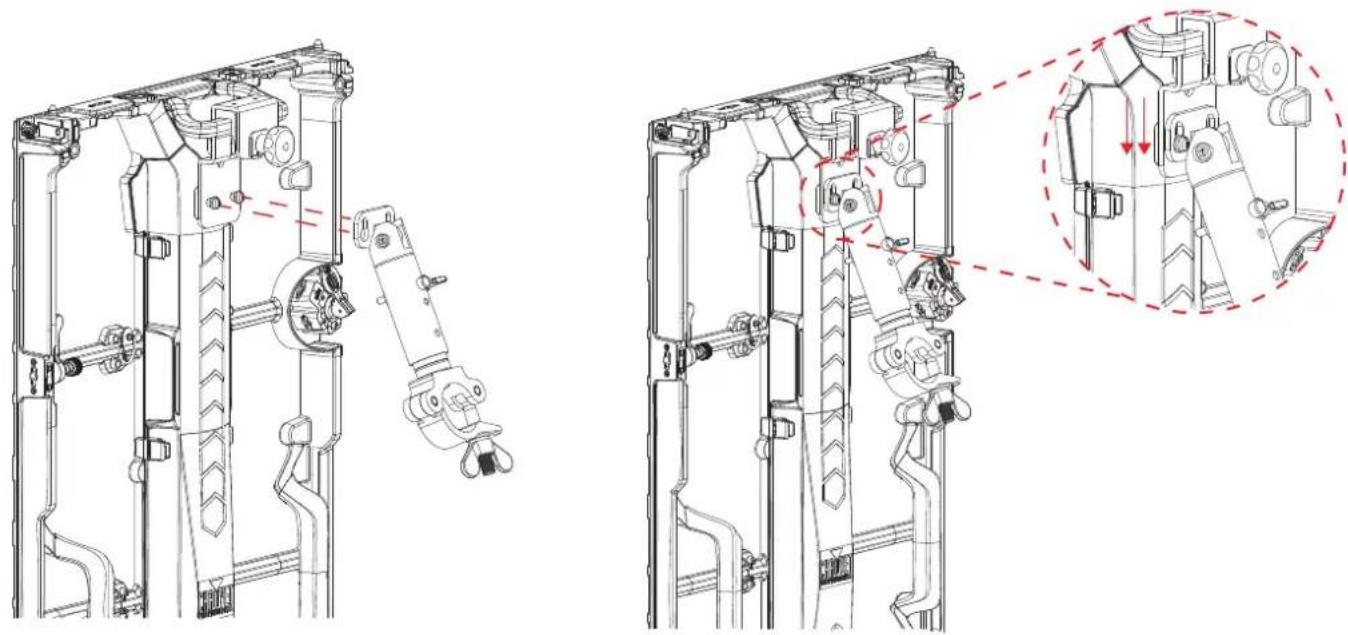

1. Coloque el brazo de fijación del panel sobre los tornillos de fijación del panel y muévalo hacia abajo para asegurar.

1. Asegure la abrazadera del brazo de fijación del panel a la armadura.

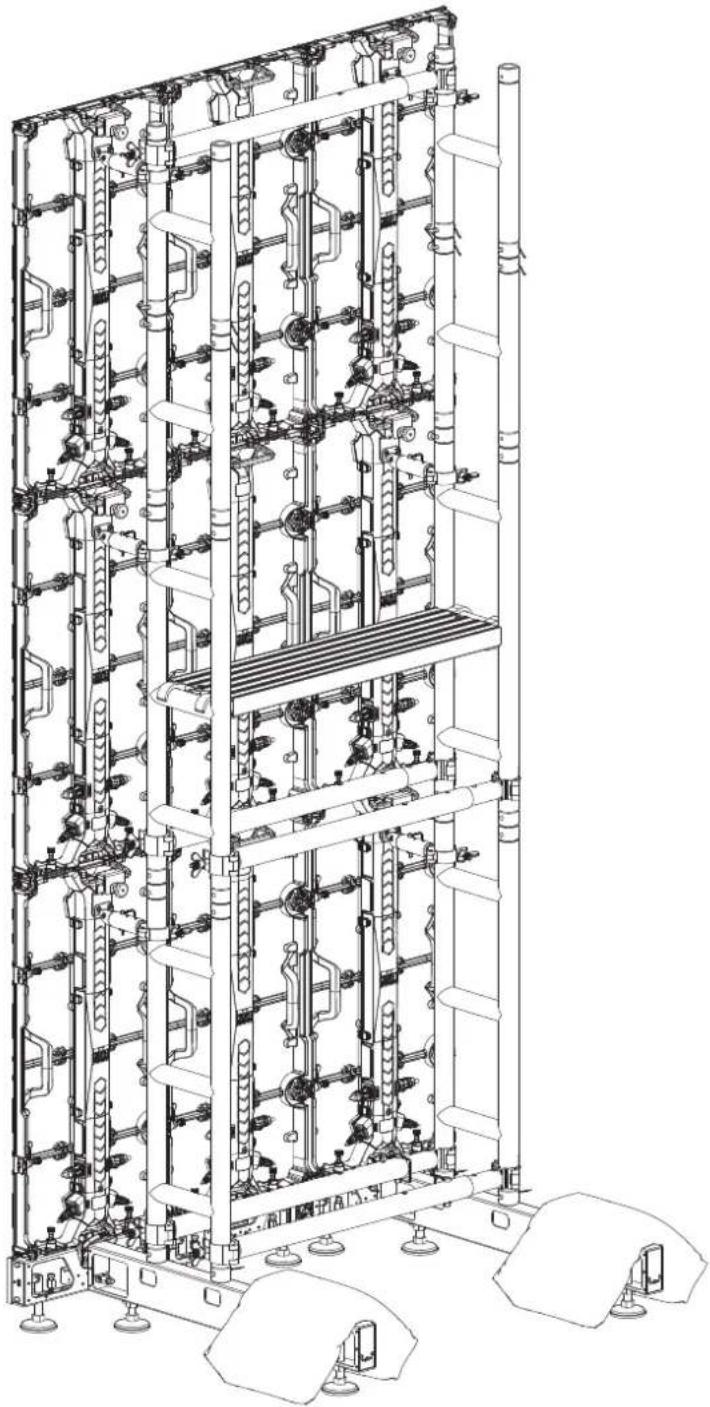

1. Continúe apilando braguero y paneles de vídeo para el tamaño de pared de vídeo deseado. Conecte cada panel horizontalmente al panel vecino con los conectores Speego. Según añada filas de paneles al Ground Stack Kit, continúe asegurándose de que el sistema completo permanezca nivelado!

Admite paredes de entre 4,92 pies (1,5 m) y 6,56 pies (2 m) de ancho, y hasta 9,85 pies (3 m) de alto. Combine Ground Stack Kit productos para lograr paredes más anchas.

¡Advertencia! Si las barras de aparejamiento y las bases de suelo no están completamente niveladas, el Ground Stack Kit puede quedar inestable, inclinarse hacia adelante o hacia atrás, o hundirse. ¡Esto puede provocar graves daños al equipo, a los productos, al suelo o a las personas!

Procedimientos de montaje (Serie F)

Si los paneles de vídeo de la serie F que esté usando tienen agujeros de montaje con rosca en la posición central, se recomienda utilizarlos en lugar de los agujeros de montaje con rosca de las esquinas.

1. Conecte el panel de vídeo de la serie F al panel de la barra de la plataforma alineando los cónicos de alineación magnética y bloqueando los speegos de conexión macho.

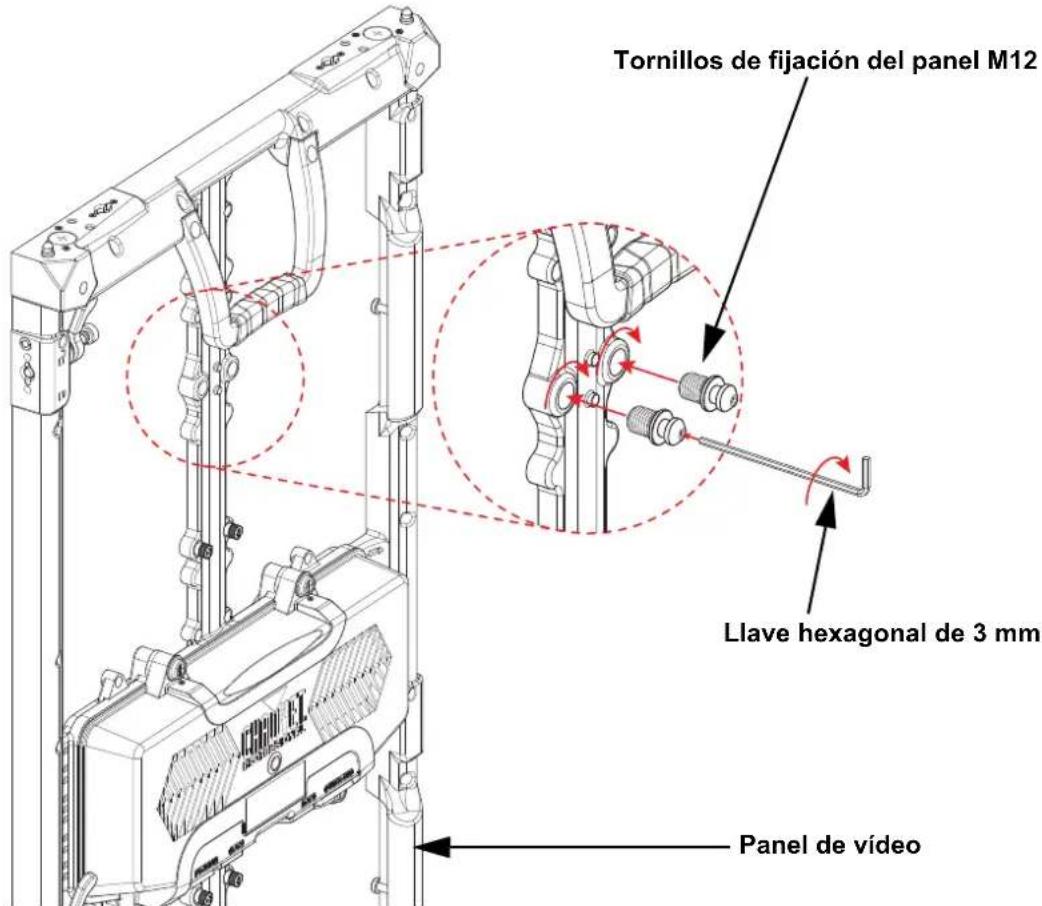

2. Introduzca los tornillos M12 de acoplamiento del panel en los agujeros de montaje con rosca M12 de la posición esquino y fijelos con una llave hexagonal de 3 mm.

Los paneles de vídeo F2 y F5IP tienen marcos con una posición de montaje central. El panel de vídeo F3 necesita el tornillo de acoplamiento del panel insertado en la esquina del marco. Tanto el F4IP como el Vivid 4 se han mejorado con marcos de posición de montaje central, y pueden ser diferentes dependiendo de la fecha del pedido.

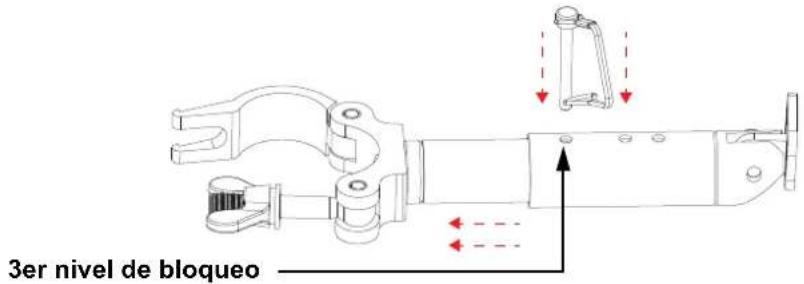

1. Extender el brazo de acoplamiento del panel hasta el tercer nivel de bloqueo a. Retire el pasador de seguridad del brazo fijacion del panel

b. Ajuste el brazo de fijacion del panel al 3er nivel de bloqueo e inserte/bloquee el passador de seguridad.

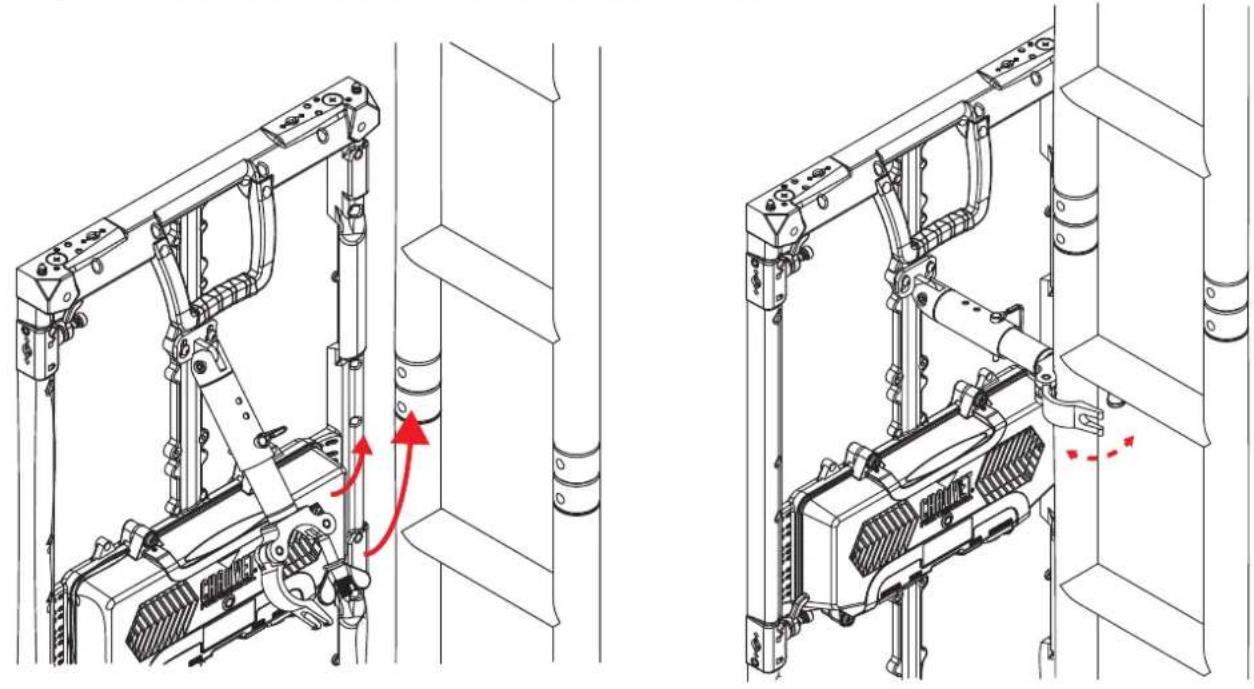

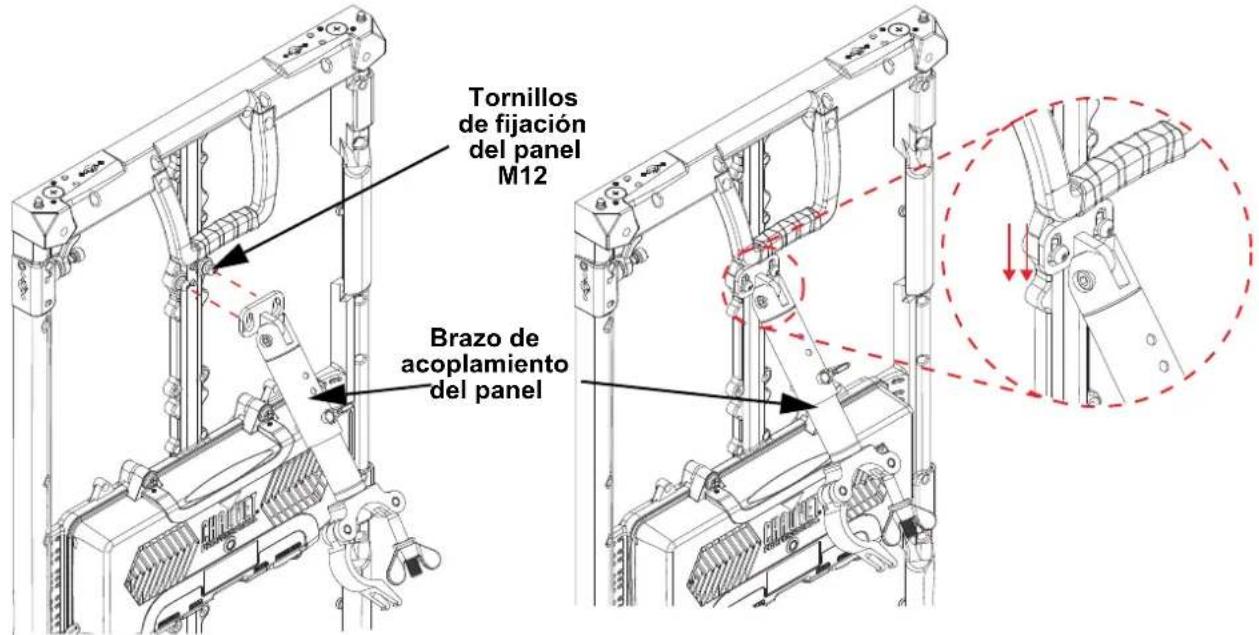

1. Coloque el brazo de fijación del panel sobre los tornillos de fijación del panel y muévalo hacia abajo para asegurar.

1. Asegure la abrazadera del brazo de fijación del panel a la armadura.

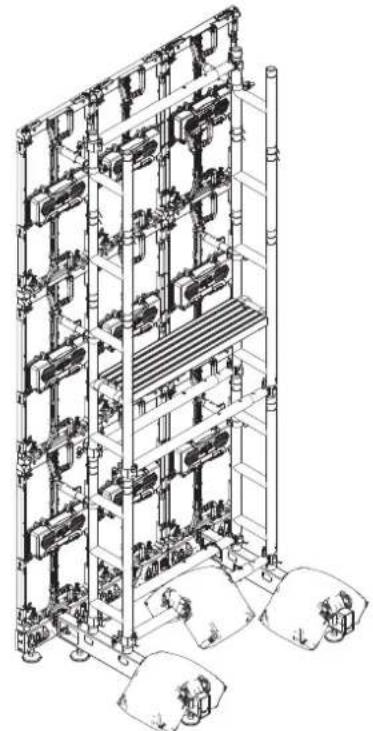

1. Continúe apilando braguero y paneles de vídeo para el tamaño de pared de vídeo deseado. Conecte cada panel horizontalmente al panel vecino con los conectores Speego. Según añada filas de paneles al Ground Stack Kit, continúe asegurándose de que el sistema completo permanezca nivelado!

Admite paredes de entre 4,92 pies (1,5 m) y 6,56 pies (2 m) de ancho, y hasta 9,85 pies (3 m) de alto. Combine Ground Stack Kit productos para lograr paredes más anchas.

¡Advertencia! Si las barras de aparejamiento y las bases de suelo no están completamente niveladas, el Ground Stack Kit puede quedar inestable, inclinarse hacia adelante o hacia atrás, o hundirse. ¡Esto puede provocar graves daños al equipo, a los productos, al suelo o a las personas!
