Ground Stack Kit - Monitor Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	Montageset voor LED-videoschermen op de vloer
Merk	Chauvet
Model	Ground Stack Kit
Maximale afmetingen van de muur	Breedte: 1,5 m tot 2 m; Hoogte: tot 3 m
Draagvermogen van het platform	113 kg (250 lb)
Gewicht van de set	Ongeveer 25 kg (schatting)
Materialen	Aluminium (truss AL6063), staal (vijzels, pennen)
Inhoud van de doos	Transportkist, 2 grondbalken, 6 bevestigingsarmen, 5 ladderbuizen, 4 trussen 0,5 m, 4 trussen 1 m, 8 schroefvijzels, klimplatform, M12 schroeven, REM-beugels, connectoren, pennen, waterpas
Type compatibele panelen	REM-videopanelen en F-serie (panelen met montagegaten in het midden of in de hoek)
Voeding	Passief (geen voeding vereist)
Belangrijkste functies	Ondersteuning van LED-panelen, installatie op de vloer, stapelen tot 3 m hoog, verticale oriëntatie
Onderhoud en reiniging	Reinigen met een droge doek; controleer de stabiliteit en de staat van de lassen voor elk gebruik
Veiligheid	Alleen gebruiken door gekwalificeerd personeel; veiligheidsuitrusting gebruiken; ballast vereist; niet gebruiken indien beschadigd
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met een gekwalificeerde technicus voor reparaties
Vereiste ballast (binnen)	Ja, afhankelijk van de hoogte: gewichten gespecificeerd in de handleiding (bv. 1 m: x kg, 2 m: y kg, 3 m: z kg)
Gebruik buitenshuis	Mogelijk met windbescherming en extra ballast (volgens gekwalificeerde rigger)
Beschermingsklasse (IP)	Niet gespecificeerd, maar tijdelijk gebruik buitenshuis acceptabel
Vereiste gereedschappen	Inbussleutel van 3 mm (voor M12 schroeven)
Algemene informatie	Handleiding beschikbaar in meerdere talen; levensduur: afhankelijk van gebruik en onderhoud

Veelgestelde vragen - Ground Stack Kit Chauvet

Wat is het maximale gewicht dat het klimplatform kan dragen?

Het klimplatform kan tot 113 kg (250 lb) dragen.

Welke soorten videopanelen zijn compatibel met deze set?

De set is compatibel met REM en F-serie panelen (F2, F3, F4IP, F5IP, Vivid 4). Gebruik voor de F-serie de centrale montagegaten indien beschikbaar.

Hoe installeer ik de Ground Stack set?

Plaats de grondbalken, monteer de trussen en ladderbuizen, bevestig de bevestigingsarmen en hang vervolgens de panelen op. Zorg ervoor dat het geheel waterpas is en gebruik ballast (zandzakken of stalen gewichten) op de grondbalken.

Welke ballast is nodig voor een hoogte van 2 m binnenshuis?

Raadpleeg de tabel met ballastvereisten in de handleiding. Voor een stapel van 2 m is het aanbevolen ballastgewicht gespecificeerd (meestal evenredig aan de hoogte).

Kan ik deze set buitenshuis gebruiken?

Ja, maar de installatie moet worden beschermd tegen wind en er moet extra ballast worden toegevoegd, bepaald door een gekwalificeerde rigger. De handleiding geeft aan dat de vermelde gewichten alleen voor gebruik binnenshuis zijn.

Hoe bevestig ik REM-panelen aan de set?

Lijn de magnetische aligneringskegels uit, vergrendel de Speego-connectoren, bevestig de paneelhouder aan de transporthendel en laat vervolgens de bevestigingsarm zakken over de bevestigingsschroeven.

Wat te doen als de set onstabiel lijkt?

Controleer of de montagebalken en bases perfect waterpas zijn. Pas indien nodig de schroefvijzels aan. Niet gebruiken als het geheel kantelt – risico op instorting.

Welke gereedschappen zijn nodig voor de montage?

Een 3 mm inbussleutel is nodig om de bevestigingsschroeven van de panelen aan te draaien. Voor de REM-beugels is geen gereedschap nodig (handvastdraaien).

Bevat de set onderdelen die door de gebruiker gerepareerd kunnen worden?

Nee, dit product bevat geen door de gebruiker te repareren onderdelen. Neem bij schade contact op met een gekwalificeerde technicus.

Wat is de maximale breedte van een muur met één set?

Met één set kunnen muren worden ondersteund met een breedte van 1,5 m tot 2 m en een hoogte tot 3 m. Combineer meerdere sets voor bredere muren.

GEBRUIKSAANWIJZING Ground Stack Kit Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de Ground Stack Kit.

• WAARSCHUWING:

• Dit product bevat geen onderdelen die door de gebruiker te onderhouden zijn.
• Het klimplatform kan tot 113 kg (250lbs) dragen.
• Alleen gekwalificeerde, competente personen mogen het klimplatform gebruiken.
• De ballastgewichten in deze specificatie zijn alleen voor gebruik binnenshuis. Als deze kit buitenshuis gebruikt wordt, moet het tegen wind beschermd worden en moet een extra ballast (zoals bepaald door een erkend en bevoegd technicus) gebruikt worden.
• Dit product mag alleen door competente en bevoegde personen gebruikt worden.

• A L T I J D :

• Gebruik geschikte veiligheidsuitrustingen om letsel door vallen te voorkomen.
• Zorg ervoor dat de vloerstructuur stabiel en onbeweeglijk is.
• Bij het kiezen van een plaatsingslocatie moet u rekening houden met eenvoudige toegang voor bediening en routine-onderhoud van geplaatste panelen.

- NOOIT:

• Dit product onderdompelen in vloeistof (houd de normen voor de verklaarde IP-klasse aan). Regelmatig gebruik buiten is geen probleem.
• Gebruik de set wanneer eventuele lasverbindingen gebroken zijn of beschadigd lijken.

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

In de verpakking

• 1 Aangepaste transportkrat (per schip, voorverpakt)
  • 2 Vloerstangen
  • 6 Paneelbevestigingsarm

• 5 Ladderpijp met klem
  • 4 Truss 0,5 m
  • 4 Truss 1 m
  • 8 Schroefvijzel TR16

• 1 Klimplatform
  • 13 Schroeven M12 F-serie

• 6 REM-beugel
  • 13 Dubbelzijdige truss-koppeling AL6063
  • 25 Truss-pennen met klem
  • 1 Waterpas 15 cm (6 inch)
  • Beknopte handleiding

Instelling

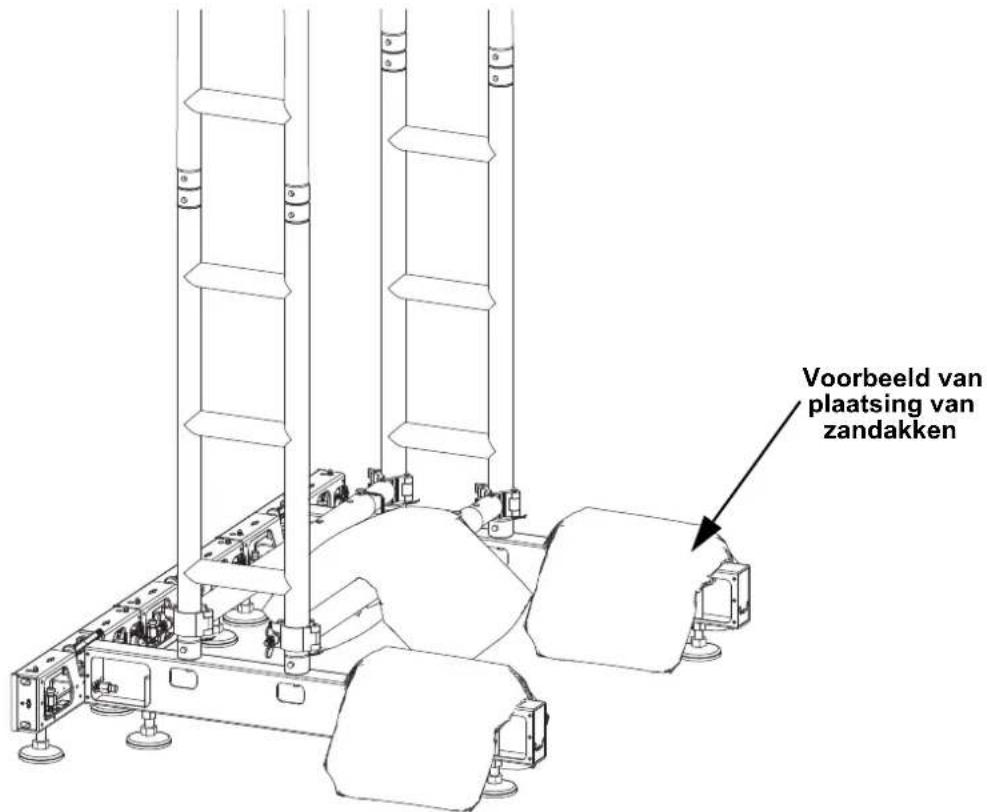

Om de stabiliteit tijdens het werken te verzekeren, plaats ballastgewichten (zandzakken of stalen gewichten) gelijkmatig verdeeld over de vloerstangen of de ladderpijp.

Eisen aan ballastgewichten

Ballast per Stack 1 m hoogte

Ballast per Stack 2 m hoogte

Ballast per Stack 3 m hoogte

De in deze specificatie aangegeven ballastgewichten gelden alleen voor indoor gebruik. Als de kit outdoor wordt gebruikt, moet de unit tegen wind worden beschermd en moet er extra ballast worden toegevoegd (te bepalen door een gekwalificeerde, competente rigger).

Montageproceduren (REM)

De groundstack-set is compatibel met REM-videopanelen. Om REM-panelen te verbinden met de groundstack-set:

1. Bevestig het videopaneel uit de F-serie aan het rigbar-paneel door de magnetische uitlijnconusen uit te lijnen en de mannelijke verbindungsspieën te vergrendelen.

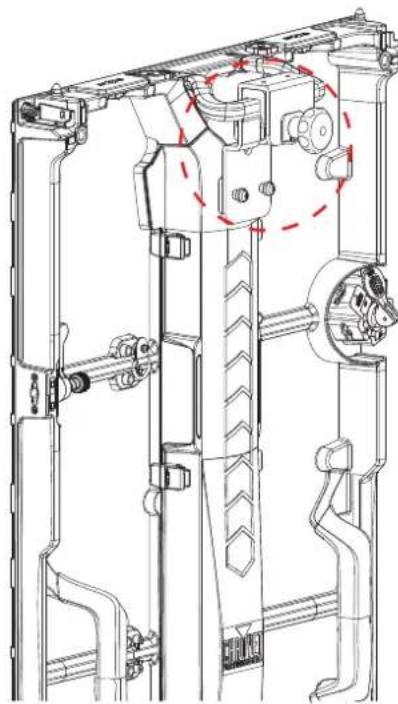

2. Bevestig de paneelbeugel aan het draaghandvat van het videopaneel.

Zet de paneelbeugel met de hand vast. GEBRUIK GEEN gereedschappen voor het aanhalen.

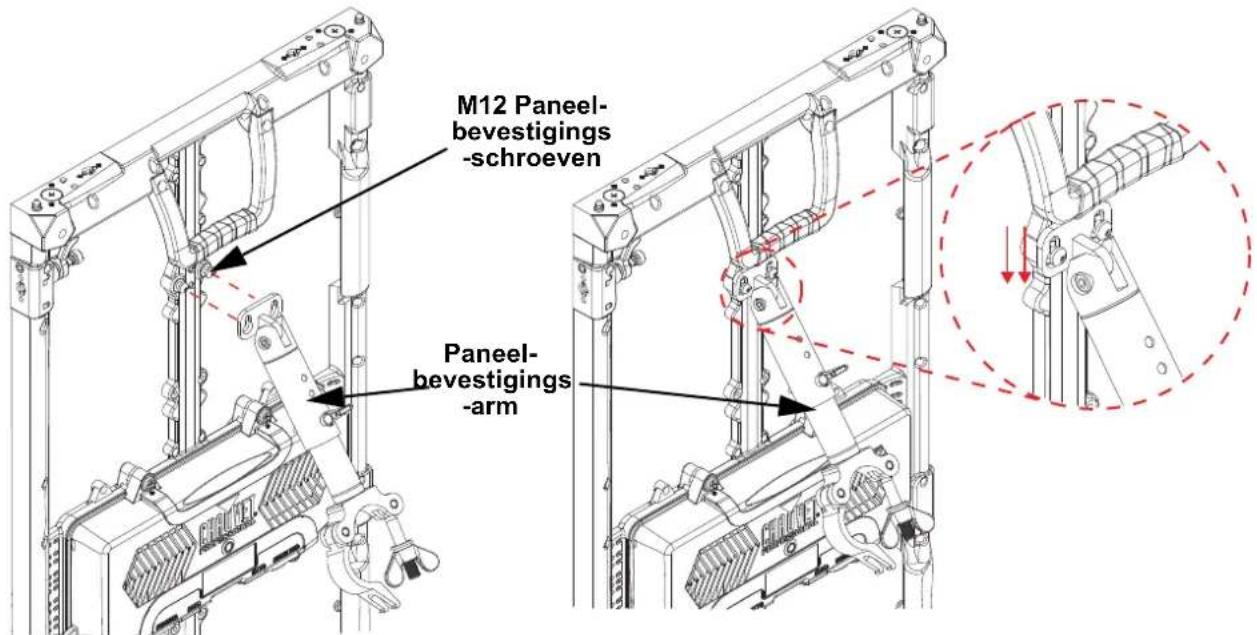

1. Plaats de paneelbevestigingsarm over de paneelbevestigingsschroeven en beweeg naar beneden om te bevestigen.

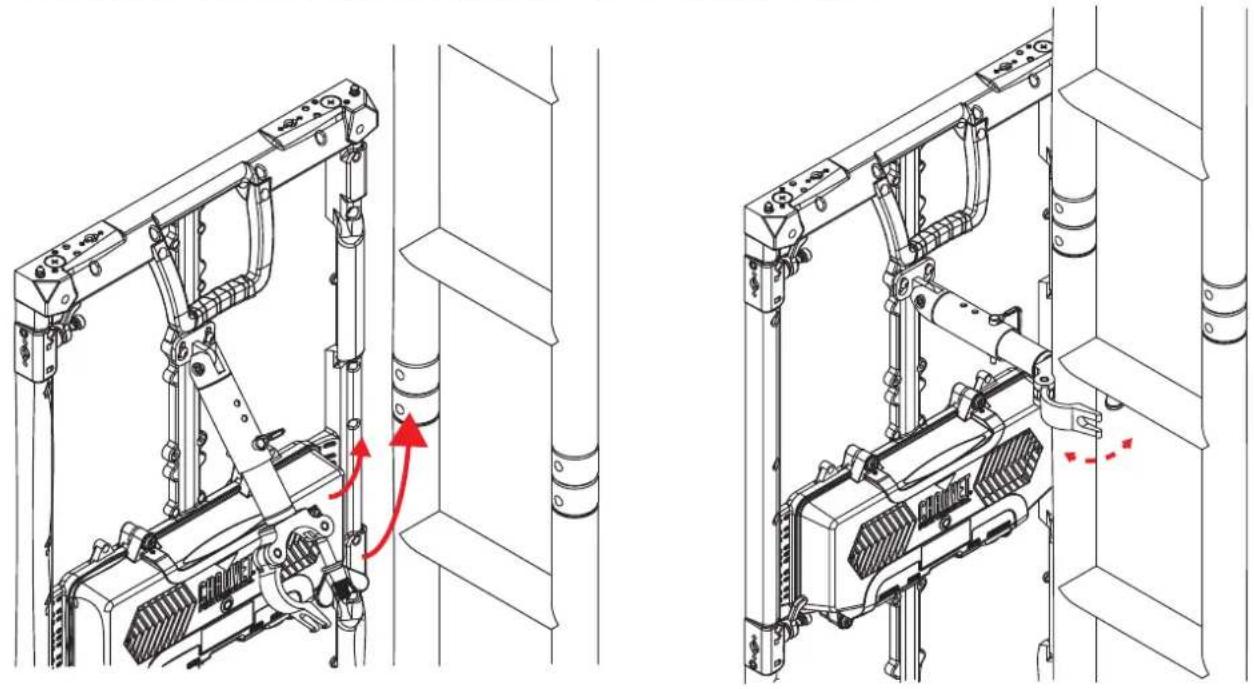

1. Bevestig de klem van de paneelbevestigingsarm aan de truss van de ladder..

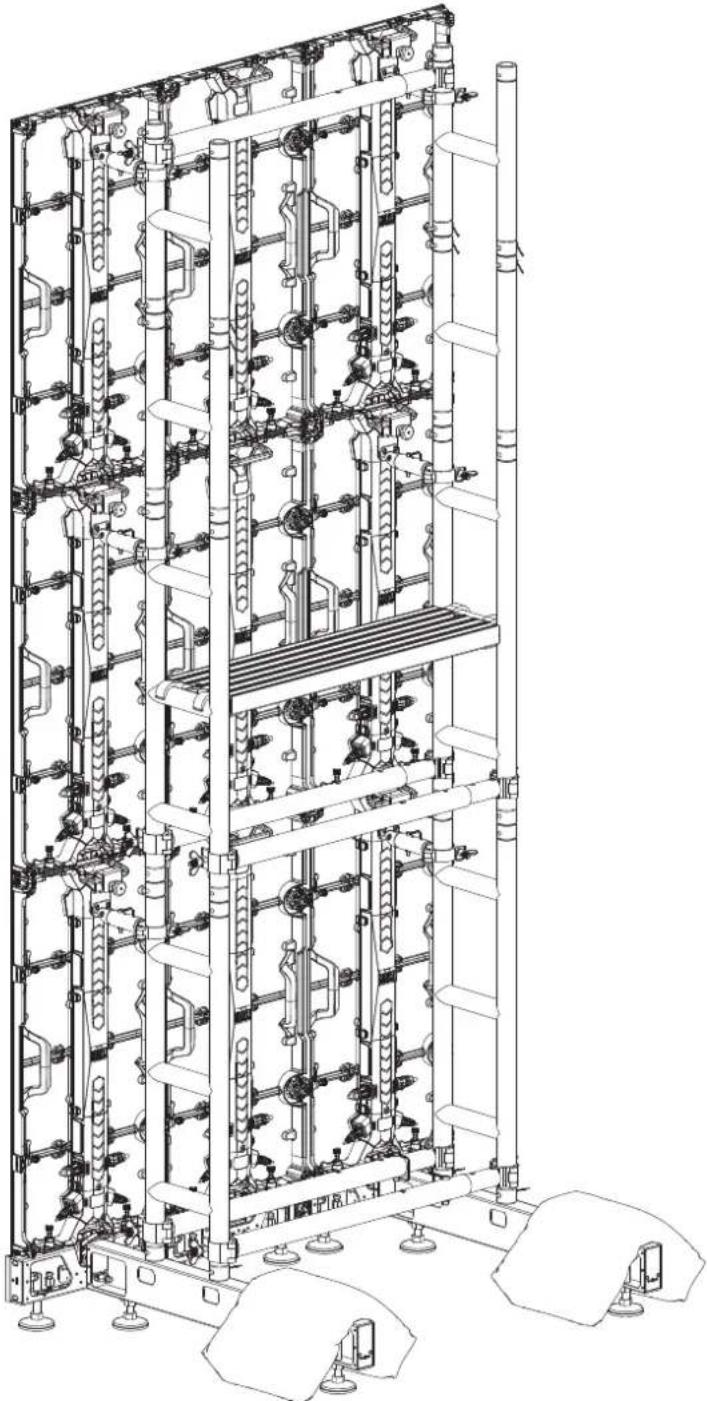

1. Blijf de laddertruss en videopanelen stapelen voor de gewenste videomuurgrootte. Verbind elk paneel horizontaal met het naastgelegen paneel door middel van de speego-connectoren. Blijf, na toevoeging van elke rij panelen aan de Ground Stack Kit, controleren of het hele systeem waterpas blijft!

Ondersteunt muren tussen 1,5 m (4,92) en 2 m (6,56 m) en tot 3 m hoog. Combineer extra Ground Stack Kit om bredere muren te bereiken.

Waarschuwing! Als de opbouwbalken en vloerbodems niet volledig waterpas zijn, kan de Ground Stack Kit onstabiel zijn, voorover of achteren leunen, of instorten. Dit kan leiden tot ernstige schade aan apparatuur, producten of vloeren, en letsel bij mensen!

Als de gebruikte videopanelen uit de F-serie montagegaten met schroefdraad in de middenpositie hebben, wordt aanbevolen om deze te gebruiken in plaats van montagegaten met schroefdraad in de hoekposities.

1. Bevestig het videopaneel uit de F-serie aan het rigbar-paneel door de magnetische uitlijnconusen uit te lijnen en de mannelijke verbindingsspieën te vergrendelen.

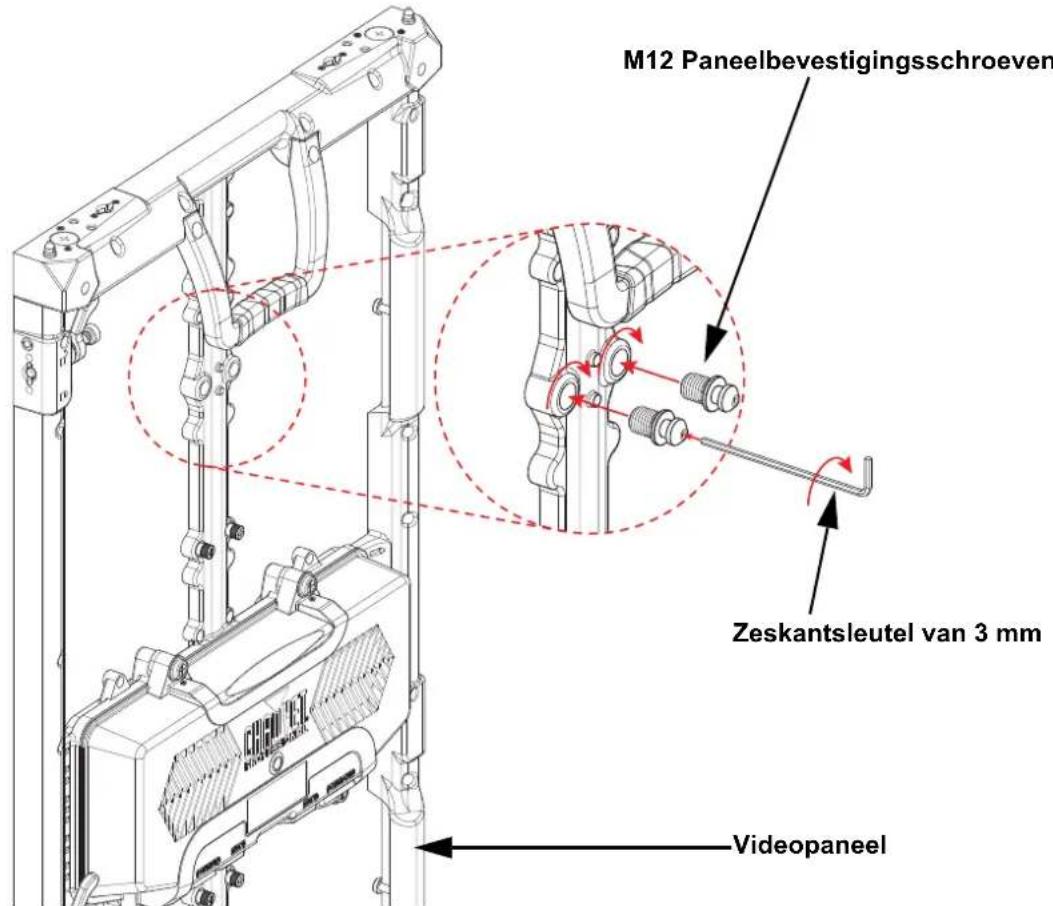

2. Steek de M12-paneelbevestigingsschroeven in de M12-montagegaten met schroefdraad in de middenpositie en zet ze vast met een zeskantsleutel van 3 mm.

De F2 en F5IP-videopanelen hebben raamwerken met een centrale montagepositie. Voor het F3-videopaneel moet de paneelbevestigingsschroef in de hoek van het raamwerk ingebracht zijn. Zowel de F4IP als de Vivid 4 zijn opgewaardeerd met centrale montagepositieraamwerken en kunnen afhankelijk van de besteldatum variëren.

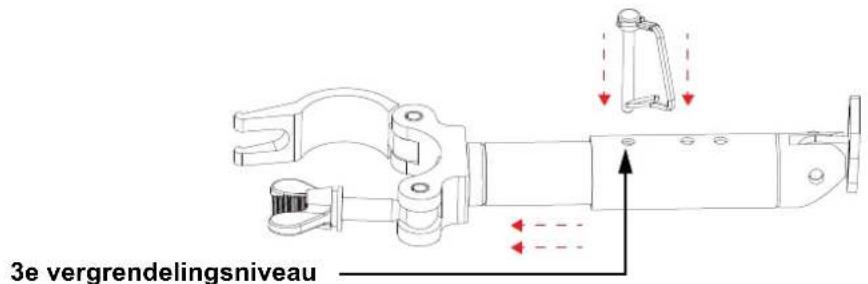

1. Strek de paneelbevestigingsarm uit tot het derde vergrendelingsniveau. a. Drukt u de vergrendelingspen met een vinger in.

b. Schuift u de klemmodule totdat de pen op het gewenste niveau vergrendelt.

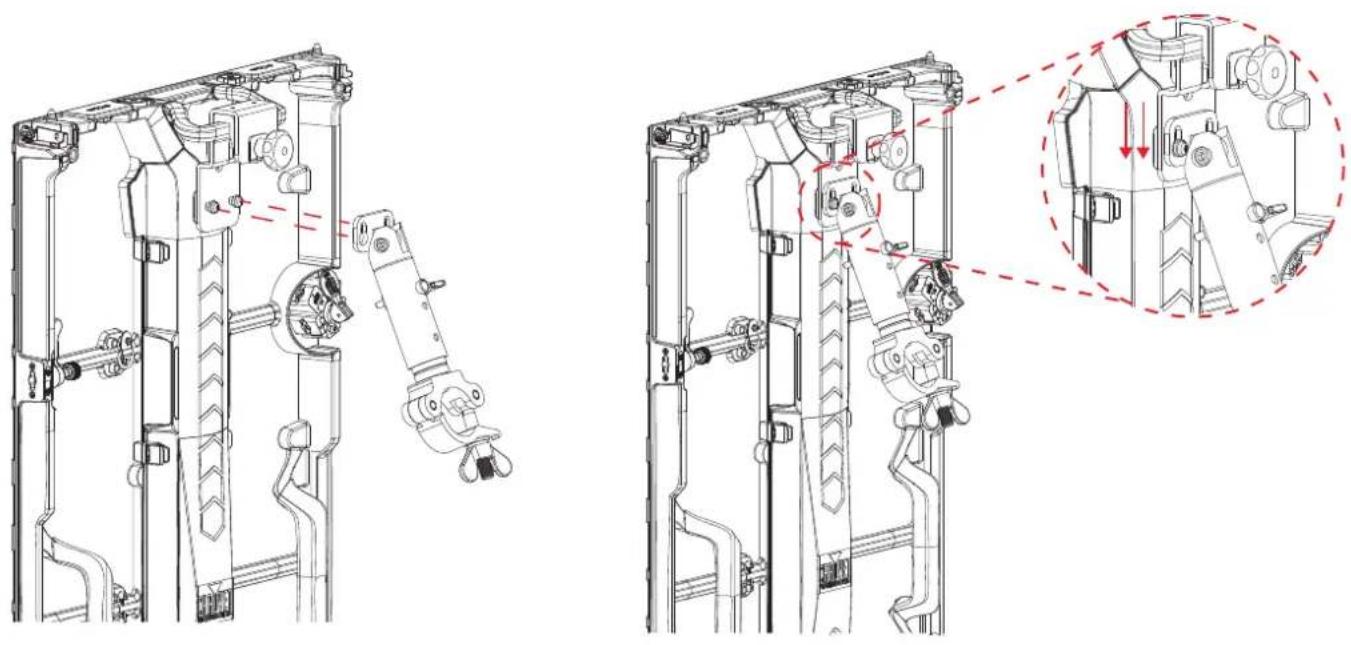

1. Plaats de paneelbevestigingsarm over de paneelbevestigingsschroeven en beweeg naar beneden om te bevestigen.

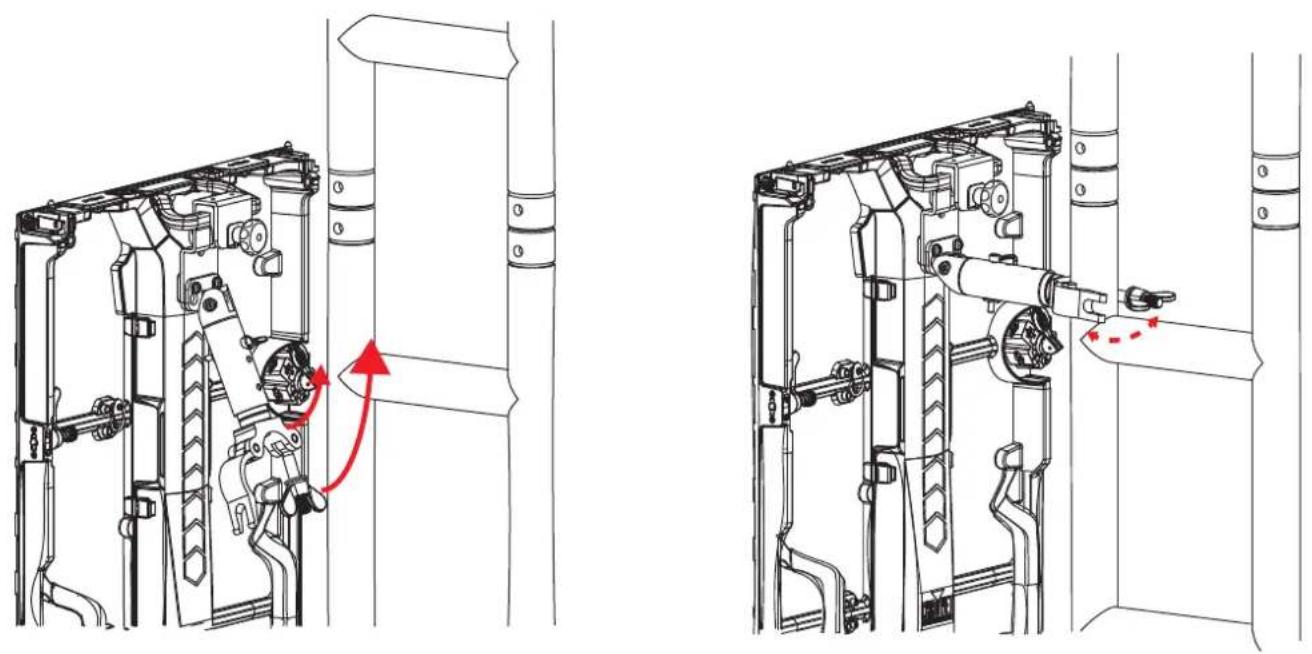

1. Bevestig de klem van de paneelbevestigingsarm aan de truss van de ladder.

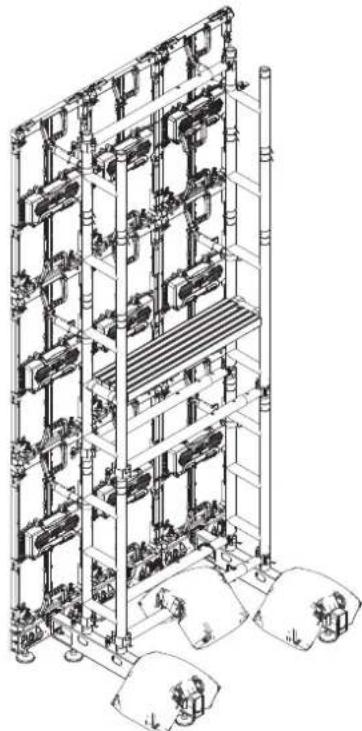

1. Blijf de laddertruss en videopanelen stapelen voor de gewenste videomuurgrootte. Verbind elk paneel horizontaal met het naastgelegen paneel door middel van de speego-connectoren. Blijf, na toevoeging van elke rij panelen aan de Ground Stack Kit, controleren of het hele systeem waterpas blijft!

Ondersteunt muren tussen 1,5 m (4,92) en 2 m (6,56 m) en tot 3 m hoog. Combineer extra Ground Stack Kit om bredere muren te bereiken.

Waarschuwing! Als de opbouwbalken en vloerbodems niet volledig waterpas zijn, kan de Ground Stack Kit onstabiel zijn, voorover of achteren leunen, of instorten. Dit kan leiden tot ernstige schade aan apparatuur, producten of vloeren, en letsel bij mensen!

Address: Stokstraat 18

9770 Kruishoutem

Belgium Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet France

Address: 3, Rue Ampère

91380 Chilly-Mazarin

Email: [e-mail]

France Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Germany
