REM 3IP SQ - Monitor Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LED matricial
Marca	Chauvet
Modelo	REM 3IP SQ
Categoría	Monitor
Alimentación	100-240 VCA, 50/60 Hz, universal
Consumo (máx)	1,5 A a 100 V (150 W)
Grado de protección	IP65
Temperatura mínima de arranque	-20 °C (-4 °F)
Contenido de la caja (REM3IPSQ)	1 estuche (8 paneles), 1 cable de alimentación Seetronic® Powerkon®, 8 cables de enlace eléctrico Seetronic® Powerkon®, 4 cables de enlace de señal Seetronic® Etherkon®, 5 máscaras LED de repuesto, manual de referencia
Funciones principales	Pantalla LED, enlace eléctrico y de señal, montaje mediante Rig Bar o agujeros M10, alineación magnética
Montaje	Utilizar Rig Bar (REM-RB50CMIP o REM-RB100CMIP) o agujeros roscados M10; fijación magnética solo para alineación
Seguridad	Utilizar un cable de seguridad en altura; no abrir; no exponer a la humedad (IP65); mantener una distancia de 50 cm de superficies adyacentes; no conectar a un atenuador
Mantenimiento y limpieza	Limpiar con un paño suave y seco; desconectar antes de limpiar; no usar productos abrasivos
Piezas de repuesto	Máscaras LED de repuesto incluidas; cables de alimentación y señal disponibles por separado
Reparabilidad	Ninguna pieza reparable por el usuario; contactar al servicio al cliente para cualquier reparación

Preguntas frecuentes - REM 3IP SQ Chauvet

¿Cómo instalar el REM 3IP SQ en altura?

Utilice las Rig Bar CHAUVET (REM-RB50CMIP o REM-RB100CMIP) o los agujeros roscados M10. Siempre fije un cable de seguridad y mantenga una distancia de al menos 50 cm de las superficies adyacentes.

¿Puedo usar este producto en exteriores?

Sí, el REM 3IP SQ tiene clasificación IP65, lo que permite uso exterior temporal. Sin embargo, no lo sumerja.

¿Cuál es el consumo eléctrico máximo?

A 100 V, la corriente es de 1,5 A, es decir, aproximadamente 150 W. El consumo varía según el voltaje: consulte la tabla en el manual.

¿Cómo conectar varios paneles?

Utilice los cables de enlace eléctrico Seetronic® Powerkon® y los cables de enlace de señal Seetronic® Etherkon® incluidos. No exceda los 12 A por circuito.

¿Qué hacer en caso de condensación?

Deje que el producto se aclimate completamente al ambiente antes de enchufarlo para evitar daños.

¿Cómo limpiar las máscaras LED?

Use un paño suave y seco. Se incluyen máscaras de repuesto en la caja.

¿Puedo reemplazar los cables de alimentación?

Sí, se pueden comprar cables de alimentación Seetronic® Powerkon® por separado.

¿Cuál es la temperatura mínima de uso?

La temperatura mínima de arranque es de -20 °C (-4 °F). No encienda el producto por debajo de esta temperatura.

¿El producto es compatible con un atenuador?

No, nunca conecte este producto a un atenuador o reóstato. Use solo un circuito conectado a tierra y protegido.

¿Cómo puedo obtener piezas de repuesto?

Contacte al servicio al cliente de Chauvet o consulte el manual de referencia para conocer las opciones de piezas disponibles.

MANUAL DE USUARIO REM 3IP SQ Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del REM 3IP and REM 3IPSQ.

- PRECAUCIÓN:

• La carcasa de este producto puede estar caliente durante su funcionamiento. Monte este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm (20 pulg.) de las superficies adyacentes.
• Cuando se transfiere el producto desde entornos con temperaturas extremas (por ejemplo, de un camión refrigerado a un salón de baile cálido y húmedo), puede formarse condensación en los componentes electrónicos internos del producto. Para evitar que se produzca una falla, deje que el producto se aclimate completamente al entorno antes de conectarlo a la corriente.

• S I E M P R E :

• Utilice un cable de seguridad cuando monte este producto por encima de la cabeza.
• Conecte este producto a un circuito con toma de tierra y protegido.

• NO HACER:

• Abrir este producto. No contiene piezas que puedan ser reparadas por el usuario.
• Dejar cualquier material inflamable a menos de 50cm de este producto mientras esté en funcionamiento o conectado a la corriente.
• Conectar este producto a un regulador o reostato.
• Utilizar este producto si la carcasa, la lente, o los cables parecen estar dañados.
• Sumergir este producto (IP65). El funcionamiento periódico al aire libre es posible.

- Utilice SOLO el soporte para colgar/montar este producto.

• La temperatura de encendido mínima es de -20^ (-4°F). No encienda este producto a temperaturas más bajas.
• Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Qué se incluye

REM3IP

• 1 estuche (4 productos REM3IP)
- 1 Cable de alimentación Seetronic® Powerkon®
- 4 Cables de alimentación en cadena Seetronic® Powerkon®

REM3IPSQ

• 1 estuche (8 productos REM3IPSQ)
- 1 Cable de alimentación Seetronic® Powerkon®
- 8 Cables de alimentación en cadena Seetronic® Powerkon®

• 4 Cables de señal en cadena Seetronic® Etherkon®
• 5 Máscaras LED de repuesto

• Guía de Referencia Rápida

• 8 Cables de señal en cadena Seetronic® Etherkon®

• 5 Máscaras LED de repuesto
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace de energía

Es posible enlazar eléctricamente los productos REM 3IP and REM 3IPSQ. Consulte la tabla siguiente para conocer el consumo de corriente a cada tensión y frecuencia:

REM3IP

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Consumo de corriente	3.0 A	2.5 A	1.44 A	1.3 A	1.25 A

REM3IPSQ

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Consumo de corriente	1.5 A	1.25 A	0.72 A	0.65 A	0.63 A

Nunca supere los 12 A en un solo circuito. Los cables de alimentación pueden adquirirse por separado.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Utilice productos Rig Bar (REM-RB50CMIP or REM-RB100CMIP) de Chauvet, o bien los agujeros de montaje con rosca M10 del producto Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

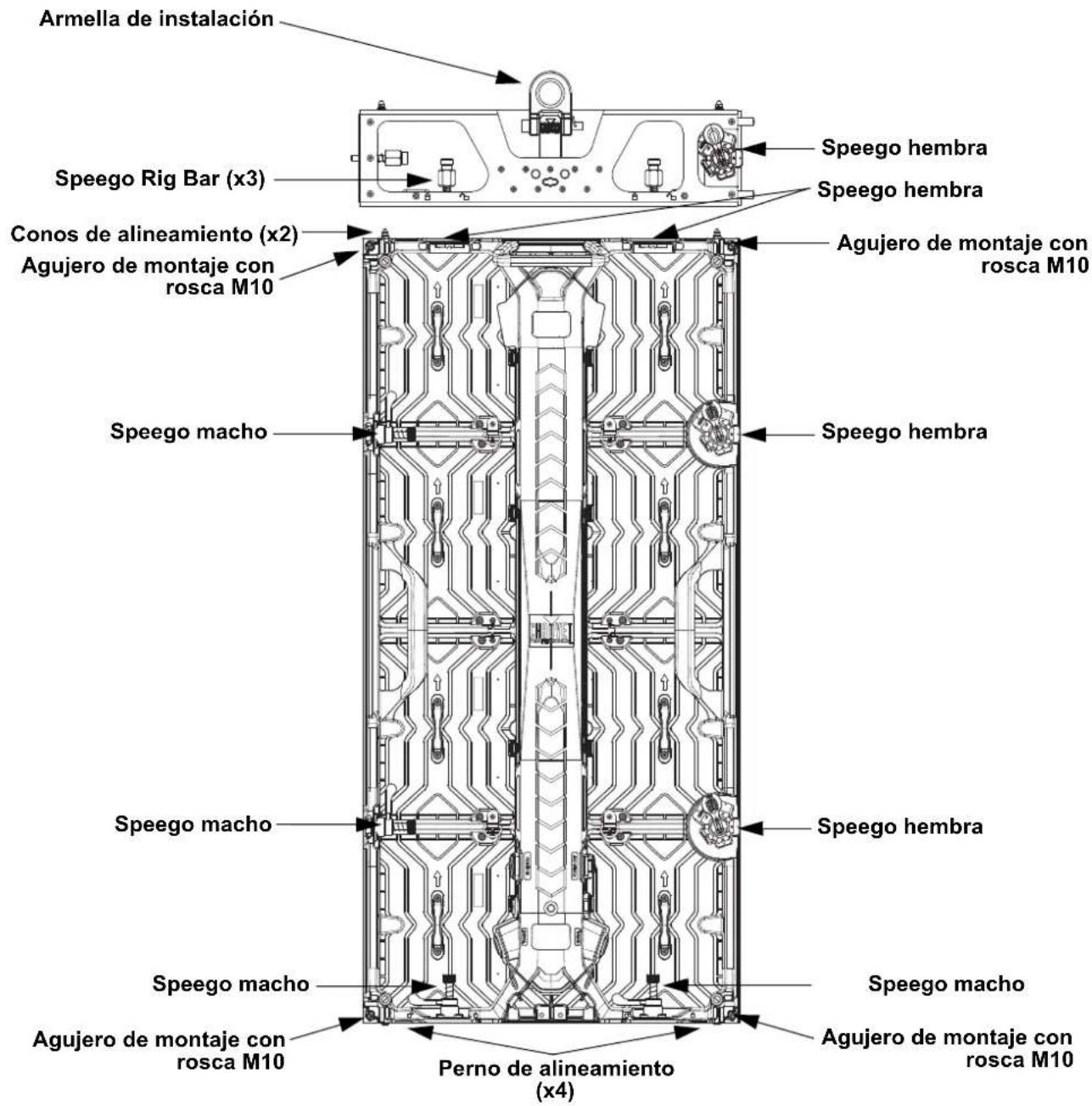

Diagrama de Montaje del Producto

• ¡Advertencia! Los acoplamientos magnéticos no pueden soportar carga, y su única finalidad es ayudar al alineamiento. No suelte el panel hasta que el material de montaje para colgarlo esté firmemente fijado.
• Los puntos de montaje M10 no están pensados para colgarse o suspenderse de un truss u otra estructura en altura.
