REM 3IP SQ - Moniteur Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LED à matrice
Marque	Chauvet
Modèle	REM 3IP SQ
Catégorie	Moniteur
Alimentation	100-240 VCA, 50/60 Hz, universelle
Consommation (max)	1,5 A à 100 V (150 W)
Indice de protection	IP65
Température de démarrage min	-20 °C (-4 °F)
Contenu de la boîte (REM3IPSQ)	1 étui (8 panneaux), 1 cordon d'alimentation Seetronic® Powerkon®, 8 câbles de chaînage électrique Seetronic® Powerkon®, 4 câbles de chaînage du signal Seetronic® Etherkon®, 5 masques LED de rechange, manuel de référence
Fonctions principales	Affichage LED, chaînage électrique et signal, montage via Rig Bar ou trous M10, alignement magnétique
Montage	Utiliser Rig Bar (REM-RB50CMIP ou REM-RB100CMIP) ou trous filetés M10 ; fixation magnétique pour alignement uniquement
Sécurité	Utiliser un câble de sécurité en hauteur ; ne pas ouvrir ; ne pas exposer à l'humidité (IP65) ; maintenir une distance de 50 cm des surfaces adjacentes ; ne pas brancher sur variateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; débrancher avant nettoyage ; ne pas utiliser de produits abrasifs
Pièces détachées	Masques LED de rechange inclus ; câbles d'alimentation et de signal disponibles séparément
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service client pour toute réparation

FOIRE AUX QUESTIONS - REM 3IP SQ Chauvet

Comment installer le REM 3IP SQ en hauteur ?

Utilisez les Rig Bar CHAUVET (REM-RB50CMIP ou REM-RB100CMIP) ou les trous filetés M10. Fixez toujours un câble de sécurité et respectez une distance d'au moins 50 cm des surfaces adjacentes.

Puis-je utiliser ce produit en extérieur ?

Oui, le REM 3IP SQ est classé IP65, ce qui permet une utilisation extérieure temporaire. Cependant, ne l'immergez pas.

Quelle est la consommation électrique maximale ?

À 100 V, le courant est de 1,5 A, soit environ 150 W. La consommation varie en fonction de la tension : consultez le tableau dans la notice.

Comment raccorder plusieurs panneaux ?

Utilisez les câbles de chaînage électrique Seetronic® Powerkon® et les câbles de chaînage du signal Seetronic® Etherkon® fournis. Ne dépassez pas 12 A par circuit.

Que faire en cas de condensation ?

Laissez le produit s'acclimater complètement au milieu ambiant avant de le brancher pour éviter tout dommage.

Comment nettoyer les masques LED ?

Utilisez un chiffon doux et sec. Des masques de rechange sont inclus dans la boîte.

Puis-je remplacer les câbles d'alimentation ?

Oui, des câbles d'alimentation Seetronic® Powerkon® peuvent être achetés séparément.

Quelle est la température minimale d'utilisation ?

La température minimale de démarrage est de -20 °C (-4 °F). Ne faites pas démarrer le produit en dessous.

Le produit est-il compatible avec un variateur ?

Non, ne branchez jamais ce produit à un variateur ou à un rhéostat. Utilisez uniquement un circuit relié à la terre et protégé.

Comment puis-je obtenir des pièces de rechange ?

Contactez le service client Chauvet ou consultez le manuel de référence pour les options de pièces disponibles.

MODE D'EMPLOI REM 3IP SQ Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de REM 3IP and REM 3IPSQ.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.

• TOUJOURS :

• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
  • Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (IP65). Le fonctionnement extérieur temporaire est correct.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

• La température minimale de démarrage est de -4 °F (-20 °C). Ne faites pas démarrer ce produit à des températures plus basses.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Contenu de la boîte

REM3IP

• 1 étui (4 produits REM3IP)
• 1 Cordon d'Alimentation Seetronic® Powerkon®
- 4 Câbles de chaînage électrique Seetronic® Powerkon®

REM3IPSQ

• 1 étui (8 produits REM3IPSQ)
• 1 Cordon d'Alimentation Seetronic® Powerkon®
- 8 Câbles de chaînage électrique Seetronic® Powerkon®

• 4 Câbles de chaînage du signal Seetronic® Etherkon®
  • 5 Masques LED de rechange
  • Manuel de Référence

• 8 Câbles de chaînage du signal Seetronic® Etherkon®
  • 5 Masques LED de rechange
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits REM 3IP and REM 3IPSQ. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

REM3IP

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	3.0 A	2.5 A	1.44 A	1.3 A	1.25 A

REM3IPSQ

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	1.5 A	1.25 A	0.72 A	0.65 A	0.63 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utiliser des produits Rig Bar (REM-RB50CMIP or REM-RB100CMIP) de marque CHAUVET ou les trous filetés M10 sur l'appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

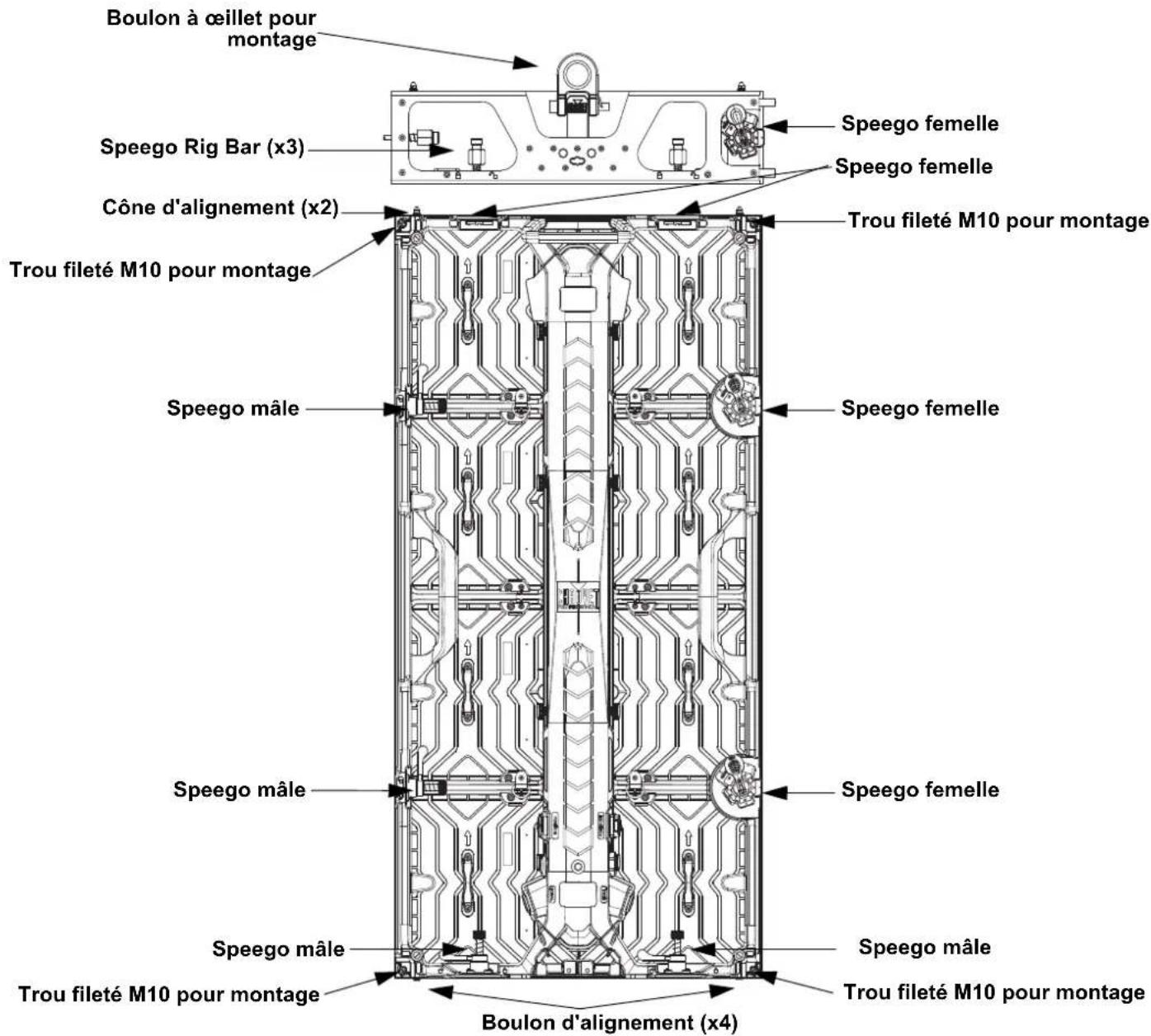

Schéma de Montage de l'Appareil

• Attention ! Les fixations magnétiques ne permettent pas de supporter de poids et servent uniquement d'aide à l'alignement. Ne relâchez pas le panneau tant que le matériel de suspension n'a pas été correctement fixé.
• Les points de montage M10 ne sont pas prévus pour un accrochage ou une suspension à un treillis ou toute autre structure en hauteur.
