Type de produit	Convertisseur de média fibre optique / cuivre 10G
Marque	Intellinet
Modèle	508193
Interface fibre	1 emplacement SFP+ (module non inclus)
Interface cuivre	1 port RJ45 10GBase-T
Débit maximal	10 Gbps
Alimentation	12 Vcc, 1 A (adaptateur inclus)
Consommation	12 W maximum
LED indicateurs	PWR, FX LNK/ACT, SD, 10G, TX Link, TX Act
Support de câble fibre	Monomode ou multimode selon SFP+
Support de câble cuivre	Cat5e ou supérieur
Distance fibre	Jusqu'à 80 km (selon SFP+)
Distance cuivre	Jusqu'à 100 m
Dimensions	Environ 120 x 80 x 30 mm
Poids	Environ 200 g
Température de fonctionnement	0 °C à 50 °C
Humidité	10% à 90% (sans condensation)
Normes	CE, DEEE (2012/19/EU)
Contenu de l'emballage	Convertisseur, adaptateur secteur, manuel d'utilisation
Entretien	Nettoyer avec un chiffon sec non pelucheux
Sécurité	Conforme CE ; ne pas ouvrir, utiliser adaptateur fourni
Réparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - 508193 Intellinet

Comment installer le convertisseur 508193 ?

Insérez d'abord le module SFP+ dans l'emplacement prévu. Connectez le câble fibre au module et le câble RJ45 au port cuivre. Branchez l'adaptateur secteur 12 Vcc, puis vérifiez les LED : PWR doit être allumée.

Quel module SFP+ utiliser ?

Utilisez un module SFP+ 10G compatible avec votre type de fibre (monomode ou multimode). Le module n'est pas inclus ; choisissez selon la distance et le type de connecteur (LC, SC).

Pourquoi la LED PWR ne s'allume-t-elle pas ?

Vérifiez que l'adaptateur secteur est correctement branché au convertisseur et à une prise fonctionnelle. Assurez-vous d'utiliser l'adaptateur 12 Vcc 1 A fourni. Si le problème persiste, testez avec une autre prise.

Comment connecter la fibre optique ?

Insérez le module SFP+ dans le convertisseur, puis branchez le câble fibre dans le module. L'autre extrémité du câble doit être connectée à un port fibre correspondant sur votre réseau. La LED FX LNK/ACT s'allume en cas de liaison active.

Quelle est la distance maximale supportée ?

La distance fibre dépend du module SFP+ : jusqu'à 80 km en monomode. La distance cuivre via le port RJ45 est de 100 m maximum avec un câble Cat5e ou supérieur.

Puis-je utiliser un câble Cat6 ?

Oui, le câble Cat6 est recommandé pour des performances optimales à 10 Gbps. Il supporte la distance de 100 m comme le Cat5e.

Que faire si la liaison ne s'établit pas ?

Vérifiez les LED : SD doit être allumée si le signal fibre est détecté, 10G pour le débit, et TX Link pour la liaison cuivre. Assurez-vous que les modules et câbles sont bien insérés et compatibles 10G.

Le convertisseur est-il compatible avec un switch 1G ?

Oui, il est rétrocompatible avec les réseaux 1G. La LED 10G sera éteinte si la liaison est inférieure à 10 Gbps. Le débit s'adaptera automatiquement.

Comment recycler l'appareil en fin de vie ?

Conformément à la directive DEEE (2012/19/EU), ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un point de collecte local ou au revendeur pour recyclage.

Où trouver le manuel et les spécifications ?

Le manuel complet est disponible sur notice-facile.com. Les spécifications techniques sont sur intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/508193.

MODE D'EMPLOI 508193 Intellinet

Vous trouvez les spécifications sur intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/508193 ou scannez le code QR figurant sur la couverture.

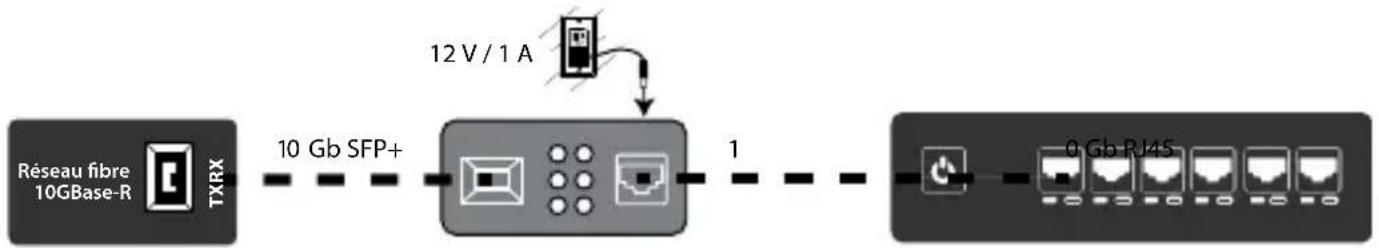

Connexions

Paires torsadées – RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p. ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Emplacement SFP+

Ce convertisseur multimédia nécessite un module transmetteur SFP+, qui fournit des ports pour fibre optique.

1 Insérez le transmetteur dans le convertisseur multimédia. Puis installez le câble en fibre optique dans le transmetteur.
2 Installez l'autre extrémité du câble en fibre optique dans un port correspondant de votre réseau fibre.

La longueur maximale et les caractéristiques du câble en fibre optique dépendent du modèle.

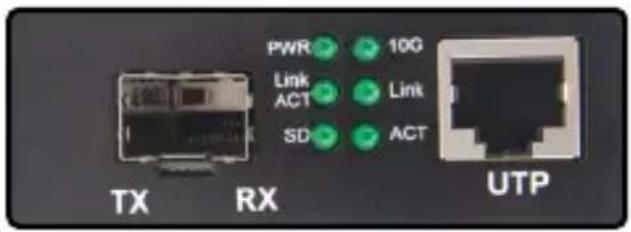

État LED

LED État Description
PWR	Éteint Vérifiez l'alimentation / Allumez l'appareil.
	Allumé Appareil est alimenté.
FX LNK/ ACT	Allumé Connexion fibre active
	Clignote Transfert de données par fibre
SD Allumé Signal de fibre optique détecté.
10G	Allumé Connexion 10 Gbps
	Éteint Connexion inférieure à 10 Gbps
TX Link Allumé Connection cuivrée active
TX Act Clignote Transfert de données par fil cuivré

Alimentation

Branchez l'adaptateur secteur 12 Vcc à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière. Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 12 Vcc, 1 A).

FRANÇAIS : Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
