508193 - Convertitore audio/video Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore di media fibra ottica / rame 10G
Marca	Intellinet
Modello	508193
Interfaccia fibra	1 slot SFP+ (modulo non incluso)
Interfaccia rame	1 porta RJ45 10GBase-T
Velocità massima	10 Gbps
Alimentazione	12 Vcc, 1 A (adattatore incluso)
Consumo	12 W massimo
LED indicatori	PWR, FX LNK/ACT, SD, 10G, TX Link, TX Act
Supporto cavo fibra	Monomodale o multimodale a seconda di SFP+
Supporto cavo rame	Cat5e o superiore
Distanza fibra	Fino a 80 km (a seconda di SFP+)
Distanza rame	Fino a 100 m
Dimensioni	Circa 120 x 80 x 30 mm
Peso	Circa 200 g
Temperatura di funzionamento	0 °C a 50 °C
Umidità	10% a 90% (senza condensa)
Norme	CE, RAEE (2012/19/UE)
Contenuto della confezione	Convertitore, adattatore di alimentazione, manuale d'uso
Manutenzione	Pulire con un panno asciutto non lanuginoso
Sicurezza	Conforme CE; non aprire, usare adattatore fornito
Riparabilità	Nessuna parte riparabile dall'utente

Domande frequenti - 508193 Intellinet

Come installare il convertitore 508193?

Inserire prima il modulo SFP+ nell'apposito slot. Collegare il cavo in fibra al modulo e il cavo RJ45 alla porta rame. Collegare l'adattatore di alimentazione 12 Vcc, quindi verificare i LED: PWR deve essere acceso.

Quale modulo SFP+ utilizzare?

Utilizzare un modulo SFP+ 10G compatibile con il proprio tipo di fibra (monomodale o multimodale). Il modulo non è incluso; scegliere in base alla distanza e al tipo di connettore (LC, SC).

Perché il LED PWR non si accende?

Verificare che l'adattatore di alimentazione sia correttamente collegato al convertitore e a una presa funzionante. Assicurarsi di utilizzare l'adattatore 12 Vcc 1 A fornito. Se il problema persiste, provare con un'altra presa.

Come collegare la fibra ottica?

Inserire il modulo SFP+ nel convertitore, quindi collegare il cavo in fibra nel modulo. L'altra estremità del cavo deve essere collegata a una porta fibra corrispondente sulla rete. Il LED FX LNK/ACT si accende in caso di collegamento attivo.

Qual è la distanza massima supportata?

La distanza fibra dipende dal modulo SFP+: fino a 80 km in monomodale. La distanza rame tramite la porta RJ45 è di massimo 100 m con un cavo Cat5e o superiore.

Posso usare un cavo Cat6?

Sì, il cavo Cat6 è consigliato per prestazioni ottimali a 10 Gbps. Supporta la distanza di 100 m come il Cat5e.

Cosa fare se il collegamento non si stabilisce?

Verificare i LED: SD deve essere acceso se il segnale fibra è rilevato, 10G per la velocità, e TX Link per il collegamento rame. Assicurarsi che i moduli e i cavi siano ben inseriti e compatibili 10G.

Il convertitore è compatibile con uno switch 1G?

Sì, è retrocompatibile con reti 1G. Il LED 10G sarà spento se il collegamento è inferiore a 10 Gbps. La velocità si adatterà automaticamente.

Come riciclare il dispositivo a fine vita?

Conformemente alla direttiva RAEE (2012/19/UE), non gettare il dispositivo con i rifiuti domestici. Portarlo a un punto di raccolta locale o al rivenditore per il riciclaggio.

Dove trovare il manuale e le specifiche?

Il manuale completo è disponibile su notice-facile.com. Le specifiche tecniche sono su intellinet-network.com. Registrare il prodotto su register.intellinet-network.com/r/508193.

MANUALE UTENTE 508193 Intellinet

Per ulteriori specifiche, visita il sito intellinet-network.com. Registra il tuo prodotto su register.intellinet-network.com/r/508193

o scansiona il codice QR presente sulla copertina.

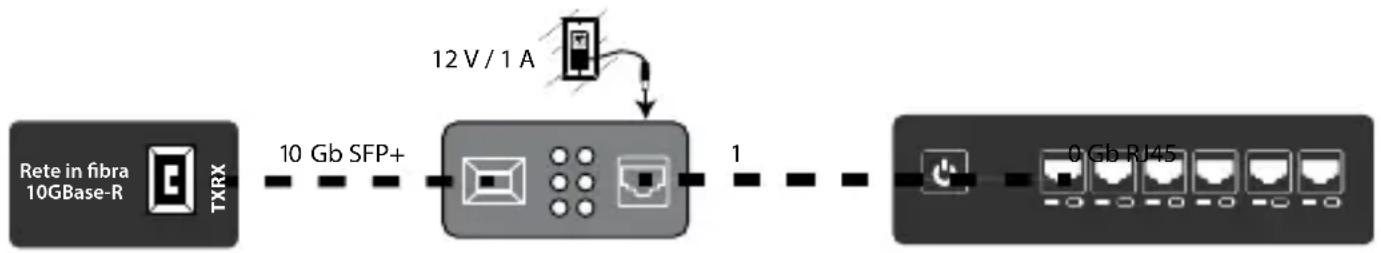

Connessioni

Twisted Pair - RJ45

Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio, a un Ethernet switch.

Cat5e o cablaggi superiori sono consigliati.

Slot SPF

Questo convertitore multimediale necessita di un modulo ricetrasmittente SPF+ con porte in fibra ottica.

1 Inserire il ricetrasmettitore nel convertitore multimediale Successivamente, installare il cavo a fibra ottica nel ricetrasmettitore.
2 Installare l'estremità opposta del cavo a fibra ottica in una porta adeguata della rete in fibra.

La lunghezza massima e le caratteristiche del cavo a fibra ottica dipendono dal modello.

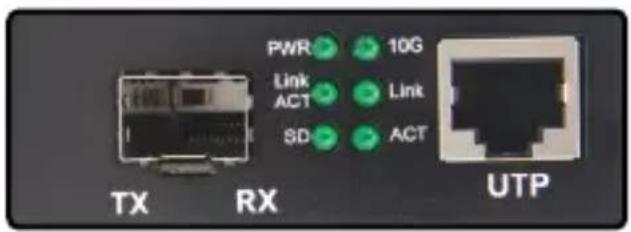

Stato del LED

LED Stato Descrizione
PWR	Spento Spento
	Acceso Acceso
FXLNK/ACT	Acceso Collegamento delle fibre ottiche attivo
	Lampeggiante Trasmissione dati a fibra ottica
SD Acceso Segnale della fibra rilevato.
10G	Acceso Connessione a 10 Gbps
	Spento Connessione a meno di 10Gbps
TXLink	Acceso Collegamento rame attivo
TX Act Lampeggiante Trasferimento dati rame

Alimentazione

Collegare l'alimentatore da 12 V DC alla presa presente sul media converter, quindi collegarlo ad una regolare presa di corrente. Utilizzare solamente l'alimentatore incluso o uno che abbia delle specifiche corrispondenti a quello fornito in dotazione (output 12 VDC, ameno 1 A).

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY AT: | GARANTIE AUF: | GARANTÍA EN: | GARANTIE À : | GWARANCJA NA: | GARANZIA A:

intellinet-network.com

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.

intellinet-network.com
