Intimidator Beam Q60 - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lampe à faisceau LED de 60 W, angle de faisceau de 3,5°
Modes d'utilisation	Modes DMX, automatique, musique et maître/esclave
Entretien	Nettoyage régulier de l'optique et des ventilateurs pour éviter la surchauffe
Sécurité	Utiliser sur une surface stable, éviter les environnements humides
Informations générales	Poids : 3,6 kg, dimensions : 24 x 17 x 15 cm

FOIRE AUX QUESTIONS - Intimidator Beam Q60 Chauvet

Comment puis-je résoudre le problème de scintillement de la lampe Chauvet Intimidator Beam Q60 ?

Assurez-vous que le mode DMX est correctement configuré et que les câbles DMX ne sont pas endommagés. Vérifiez également que les paramètres de fréquence de rafraîchissement de votre contrôleur DMX sont compatibles avec la lampe.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la lampe est correctement branchée à une source d'alimentation. Assurez-vous que l'interrupteur est en position 'ON'. Si le problème persiste, testez avec une autre prise électrique.

Comment effectuer un reset de la Chauvet Intimidator Beam Q60 ?

Pour réinitialiser la lampe, éteignez-la puis rallumez-la tout en maintenant le bouton 'Menu' enfoncé jusqu'à ce que le message de réinitialisation apparaisse.

Pourquoi la lampe ne répond-elle pas au contrôleur DMX ?

Vérifiez que le mode DMX est activé sur la lampe et que le canal DMX est correctement configuré. Assurez-vous que les câbles DMX sont en bon état et que le contrôleur est fonctionnel.

Comment nettoyer la lentille de la Chauvet Intimidator Beam Q60 ?

Utilisez un chiffon doux et non abrasif légèrement humide pour essuyer délicatement la lentille. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Que faire si la lampe surchauffe ?

Assurez-vous que la lampe a suffisamment d'espace pour la ventilation. Éteignez-la immédiatement et laissez-la refroidir. Vérifiez également le fonctionnement des ventilateurs internes.

Comment régler l'angle de faisceau de la Chauvet Intimidator Beam Q60 ?

Utilisez le mode de contrôle approprié pour ajuster l'angle de faisceau via le contrôleur DMX. Vous pouvez également ajuster manuellement l'orientation de la lampe si elle est monté sur un support.

Y a-t-il une garantie pour la Chauvet Intimidator Beam Q60 ?

Oui, la Chauvet Intimidator Beam Q60 est généralement couverte par une garantie limitée de 2 ans. Veuillez vérifier les détails de la garantie dans le manuel d'utilisation.

MODE D'EMPLOI Intimidator Beam Q60 Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du Intimidator Beam Q60 reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
  • NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
  • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

- Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

- Intimidator Beam Q60

- Support omega

• Cordon d'alimentation

• Manuel de Référence

Préalable

Déballez votre Intimidator Beam Q60 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chainage électrique

Pour savoir combien de projecteurs Intimidator Beam Q60 peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.
3. Enlevez le fusible grillé du porte fusible et remplacez-le par un fusible de même type et de même ampérage.
4. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

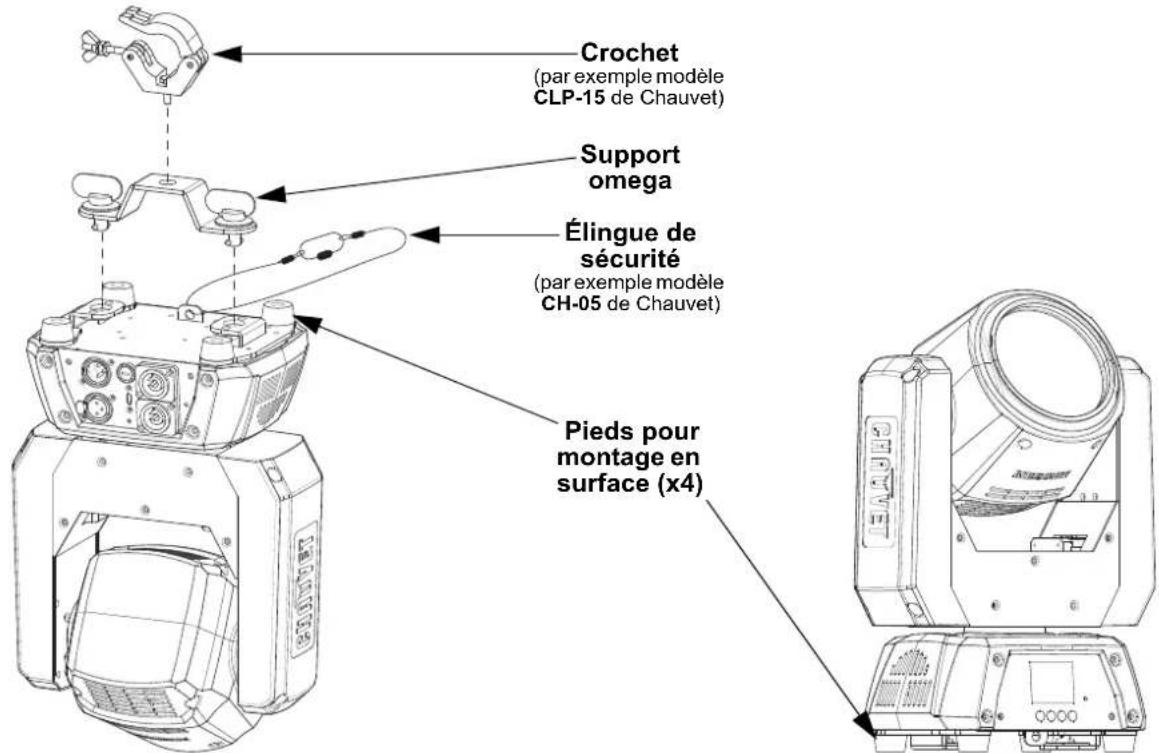

Schéma de montage

Crochet (par exemple modèle CLP-15 de Chauvet) Support omega Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Pieds pour montage en surface (x4)

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit Intimidator Beam Q60 sur www.chauvetdj.com pour la dernière carte des menu.

Fonction principale	Niveaux de programmation Description
Address 001-512 Sélectionne l'adresse DMX de départ
Run Mode	DMX	16CH		Activation du mode DMX
		12CH
	Slave Slave1-4 Active le mode esclave			(1, 2, 3 ou 4)
	Auto Activation du mode			automatique
	Sound Activation du mode d'activation par la musique.
	Manual	Pan	000-255	Contrôle manuel de pan
		Tilt Contrôle manuel de tilt
Setup	Pan Reverse	OFF Fonctionnement normal du pan
		ON Fonctionnement inversé du pan
	Tilt Reverse	OFF Fonctionnement normal du tilt
		ON Fonctionnement inversé du tilt
	Screen Reverse	OFF Affichage normal
		ON Affichage inversé
	Pan Angle	540 Sélection de la plage de pan sur un angle de 540°
		360 Sélection de la plage de pan sur un angle de 360°
		180 Sélection de la plage de pan sur un angle de 180°
	Tilt Angle	260 Sélection de la plage de tilt sur un angle de 260°
		180 Sélection de la plage de tilt sur un angle de 180°
		90 Sélection de la plage de tilt sur un angle de 90°
	Totem Mode	OFF Mode normal
		UP		Pan et de tilt vers le haut
		DOWN		Pan et de tilt vers le bas
	Sensitivity	001-100		Contrôle de la sensibilité au son
	USB Set	OFF		Active ou désactive la fonction USB
		ON
	DMX Loss	Hold		Conserve le dernier réglage lorsque le signal DMX est perdu
		Black		Éteint l'appareil réglage lorsque le signal DMX est perdu
		Auto		Règle l'appareil en mode automatique lorsque le signal est perdu
		Sound		Règle l'appareil en mode Son lorsque le signal est perdu
	Reset			Réinitialisation de l'appareil
	Factory Set			Chargement des paramètres par défaut
Sys Info	Ver:		V_	Affiche la version du micrologiciel
	Running Mode:		----	Affiche le mode d'exécution courant
	DMX Address:		---	Affiche l'adresse DMX courante
	Temperature:		---	Affiche la température du produit en °C

Chainage DMX

Le Intimidator Beam Q60 peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 497.

Connexion maître/esclave

Le Intimidator Beam Q60 utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Valeurs DMX

16CH

Canal	Fonction	Valeur	Pourcentage/Paramétrage
1 Pan 000 ⇔ 255 0–540°
2	Pan fin	000 ⇔ 255	Contrôle précis du pan
3	Tilt	000 ⇔ 255	0–260°
4	Tilt fin	000 ⇔ 255	Contrôle précis du tilt
5 Pan continu		000 ⇔ 003	Pas de fonction
		004 ⇔ 127	Rotation de pan, rapide à lent
		128 ⇔ 131	Arrêtez
		132 ⇔ 255	Rotation inverse de pan, lent à rapide
6 Tilt continu		000 ⇔ 003	Pas de fonction
		004 ⇔ 127	Rotation de tilt, rapide à lent
		128 ⇔ 131	Arrêtez
		132 ⇔ 255	Rotation inverse de tilt, lent à rapide
7	Vitesse de pan/tilt	000 ⇔ 255	Vitesse de pan/tilt (rapide à lent)
8 Obturateur		000 ⇔ 031	Fermé
		032 ⇔ 063	Ouvert
		064 ⇔ 095	Stroboscope, lent à rapide
		096 ⇔ 127	Ouvert
		128 ⇔ 159	Stroboscope à pulsation, lent à rapide
		160 ⇔ 191	Ouvert
		192 ⇔ 223	Stroboscope aléatoire, lent à rapide
		224 ⇔ 255	Ouvert
9	Gradateur	000 ⇔ 255	0–100%
10	Contrôle de la roue virtuelle de la couleur	000 ⇔ 015	Pas de fonction
		016 ⇔ 031	CTC
		032 ⇔ 047	Effet arc-en-ciel
		048 ⇔ 063	Effet arc-en-ciel inversé
		064 ⇔ 079	Continu
		080 ⇔ 111	Rebond de couleur
		112 ⇔ 255	Réservé pour une utilisation future
11	Roue virtuelle de la couleur (lorsque c. 10 est 016 ⇌ 031)	000 ⇌ 047	Correction de la température de couleur 2000K–2700K
		048 ⇌ 098	3200K blanc
		099 ⇌ 149	4200K blanc
		150 ⇌ 200	5600K blanc
		201 ⇌ 255	8000K blanc
	Roue virtuelle de la couleur (lorsque c. 10 est 032 ⇌ 047)	000 ⇌ 255	Effet arc-en-ciel, lent à rapide
	Roue virtuelle de la couleur (lorsque c. 10 est 048 ⇌ 063)	000 ⇌ 255	Effet arc-en-ciel inversé, lent à rapide
	Roue virtuelle de la couleur (lorsque c. 10 est 064 ⇌ 111)	000 Faire le noir
		001 Rouge
		002 Verde
		003 Bleu
		004 Blanc
		005 ⇌ 046	Rouge: 0% Vert: 0–100% Bleu: 100% Blanc: 0%
		047 ⇌ 088	Rouge: 0% Vert: 100% Bleu: 100–0% Blanc: 0%
		089 ⇌ 130	Rouge: 0–100% Vert: 100% Bleu: 0% Blanc: 0%
		131 ⇌ 172	Rouge: 100% Vert: 100–0% Bleu: 0% Blanc: 0%
		173 ⇌ 214	Rouge: 100% Vert: 0% Bleu: 0–100% Blanc: 0%
		215 ⇌ 255	Rouge: 100–0% Vert: 0% Bleu: 100% Blanc: 0%
12	Rouge	000 ⇌ 255	0–100%
13	Verde	000 ⇌ 255	0–100%
14	Azul	000 ⇌ 255	0–100%
15	Blanc	000 ⇌ 255	0–100%
16 Contrôle		000 ⇌ 007	Pas de fonction
		008 ⇌ 015	Réinitialisation de tous
		016 ⇌ 023	Noir général pendant mouvement de pan/tilt activé (retard de 5 secondes)
		024 ⇌ 031	Noir général pendant mouvement de pan/tilt désactivée (retard de 5 secondes)
		032 ⇌ 039	Pan/tilt sonore activé (retard de 5 secondes)
		040 ⇌ 047	Pan/tilt sonore désactivée (retard de 5 secondes)
		048 ⇌ 055	Couleur sonore activé (retard de 5 secondes)
		056 ⇌ 063	Couleur sonore désactivée (retard de 5 secondes)
		064 ⇌ 071	Écran désactivée
		072 ⇌ 079	Écran activé
		080 ⇌ 087	Vitesse automatique du ventilateur
		088 ⇌ 095	Vitesse maximale du ventilateur
		096 ⇌ 103	Mode de vitesse du gradateur linéaire
		104 ⇌ 111	Mode de vitesse du gradateur lente
		112 ⇌ 119	Mode de vitesse du gradateur moyen
		120 ⇌ 127	Mode de vitesse du gradateur rapide
		128 ⇌ 135	Noir général pendant mouvement
		136 ⇌ 143	Rotation avant de pan
		144 ⇌ 151	Rotation inverse de pan
		152 ⇌ 159	Rotation avant de tilt
		160 ⇌ 167	Rotation inverse de tilt
		168 ⇌ 175	Rotation avant de pan et tilt
		176 ⇌ 183	Rotation inverse de pan et tilt
		184 ⇌ 191	Rotation avant de pan et rotation avant de tilt
		192 ⇌ 199	Rotation inverse de pan et rotation inverse de tilt
		200 ⇌ 255	Réservé pour une utilisation future

12CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Pan 000 ⇔ 255 0–540°
2	Tilt	000 ⇔ 255	0–260°
3	Vitesse de pan/tilt	000 ⇔ 255	Vitesse de pan/tilt (rapide à lent)
4 Obturateur		000 ⇔ 031 Fermé
		032 ⇔ 063 Ouvert
		064 ⇔ 095 Stroboscope, lent à rapide
		096 ⇔ 127 Ouvert
		128 ⇔ 159 Stroboscope à pulsation, lent à rapide
		160 ⇔ 191 Ouvert
		192 ⇔ 223 Stroboscope aléatoire, lent à rapide
		224 ⇔ 255 Ouvert
5 Gradateur 000 ⇔ 255 0–100%
6	Contrôle de la roue virtuelle de la couleur	000 ⇔ 015 Pas de fonction
		016 ⇔ 031 CTC
		032 ⇔ 047 Effet arc-en-ciel
		048 ⇔ 063 Effet arc-en-ciel inversé
		064 ⇔ 079 Continu
		080 ⇔ 111 Rebond de couleur
		112 ⇔ 255 Réservé pour une utilisation future
7	Roue virtuelle de la couleur(lorsque c. 6 est 016 ⇔ 031)	000 ⇔ 047 Correction de la température de couleur 2000K–2700K
		048 ⇔ 098 3200K blanc
		099 ⇔ 149 4200K blanc
		150 ⇔ 200 5600K blanc
		201 ⇔ 255 8000K blanc
	Roue virtuelle de la couleur(lorsque c. 6 est 032 ⇔ 047)	000 ⇔ 255 Effet arc-en-ciel, lent à rapide
	Roue virtuelle de la couleur(lorsque c. 6 est 048 ⇔ 063)	000 ⇔ 255 Effet arc-en-ciel inversé, lent à rapide
	Roue virtuelle de la couleur(lorsque c. 6 est 064 ⇔ 111)	000 Faire le noir
		001 Rouge
		002 Verde
		003 Bleu
		004 Blanc
		005 ⇔ 046 Rouge: 0% Vert: 0–100% Bleu: 100% Blanc: 0%
		047 ⇔ 088 Rouge: 0% Vert: 100% Bleu: 100–0% Blanc: 0%
		089 ⇔ 130 Rouge: 0–100% Vert: 100% Bleu: 0% Blanc: 0%
		131 ⇔ 172 Rouge: 100% Vert: 100–0% Bleu: 0% Blanc: 0%
		173 ⇔ 214 Rouge: 100% Vert: 0% Bleu: 0–100% Blanc: 0%
		215 ⇔ 255 Rouge: 100–0% Vert: 0% Bleu: 100% Blanc: 0%
8	Rouge	000 ⇔ 255 0–100%
9	Verde	000 ⇔ 255 0–100%
10	Azul	000 ⇔ 255 0–100%
11	Blanc	000 ⇔ 255 0–100%
Canal	Fonction	Valeur	Pourcentage/Paramétrage
12 Contrôle		000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Réinitialisation de tous
		016 ⇔ 023	Noir général pendant mouvement de pan/tilt activé (retard de 5 secondes)
		024 ⇔ 031	Noir général pendant mouvement de pan/tilt désactivée (retard de 5 secondes)
		032 ⇔ 039	Pan/tilt sonore activé (retard de 5 secondes)
		040 ⇔ 047	Pan/tilt sonore désactivée (retard de 5 secondes)
		048 ⇔ 055	Couleur sonore activé (retard de 5 secondes)
		056 ⇔ 063	Couleur sonore désactivée (retard de 5 secondes)
		064 ⇔ 071	Écran désactivée
		072 ⇔ 079	Écran activé
		080 ⇔ 087	Vitesse automatique du ventilateur
		088 ⇔ 095	Vitesse maximale du ventilateur
		096 ⇔ 103	Mode de vitesse du gradateur linéaire
		104 ⇔ 111	Mode de vitesse du gradateur lente
		112 ⇔ 119	Mode de vitesse du gradateur moyen
		120 ⇔ 127	Mode de vitesse du gradateur rapide
		128 ⇔ 135	Noir général pendant mouvement
		136 ⇔ 143	Rotation avant de pan
		144 ⇔ 151	Rotation inverse de pan
		152 ⇔ 159	Rotation avant de tilt
		160 ⇔ 167	Rotation inverse de tilt
		168 ⇔ 175	Rotation avant de pan et tilt
		176 ⇔ 183	Rotation inverse de pan et tilt
		184 ⇔ 191	Rotation avant de pan et rotation avant de tilt
		192 ⇔ 199	Rotation inverse de pan et rotation inverse de tilt
		200 ⇔ 255	Réservé pour une utilisation future
