GEBRUIKSAANWIJZING Intimidator Beam Q60 Chauvet

Over deze handleiding

De Intimidator Beam Q60 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

- Intimidator Beam Q60

- Omega-beugel

- Stroomsnoer

- Beknopte handleiding

Om te beginnen

Pak uw Intimidator Beam Q60 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal Intimidator Beam Q60-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraaier met platte kop, maak de zekeringshouder los en trek hem er recht uit.
3. Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

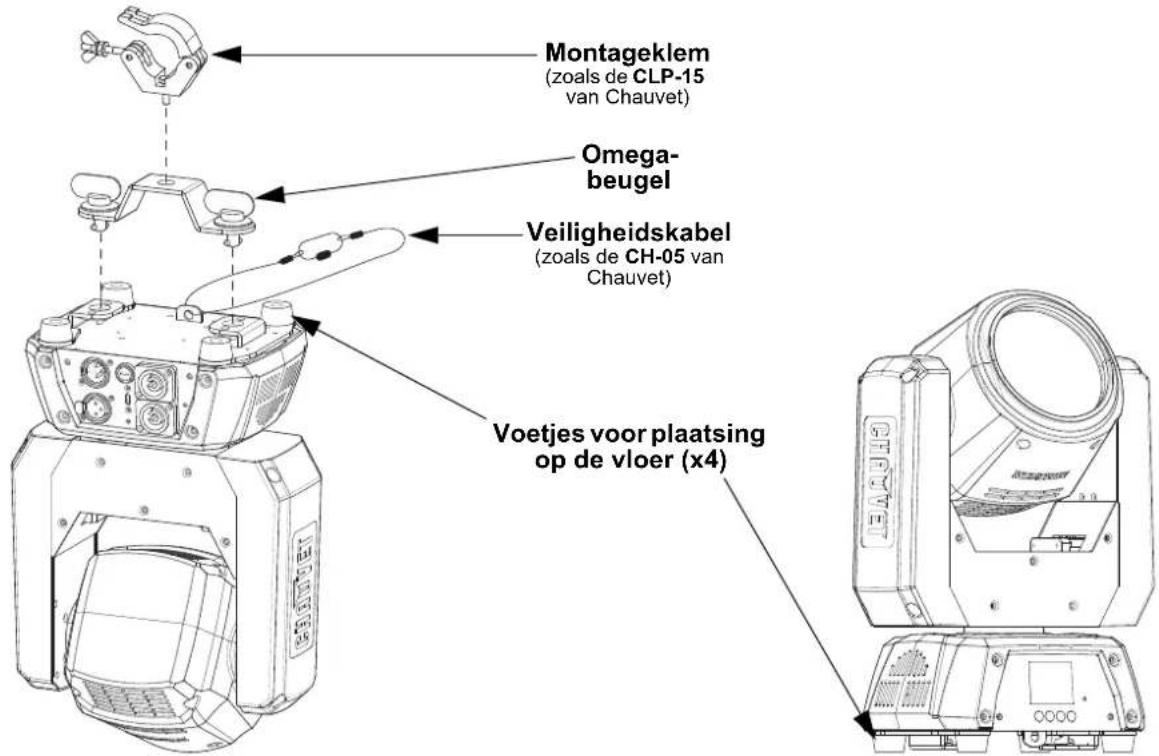

Montagediagram

Montageklem (zoals de CLP-15 van Chauvet) Omega- beugel Veiligheidskabel (zoals de CH-05 van Chauvet) Voetjes voor plaatsing op de vloer (x4)

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van Intimidator Beam Q60 op www.chauvetdj.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
Address 001-512 Selecteert de DMX-startadres in
Run Mode	DMX	16CH		Selecteert de DMX-modus
		12CH
	Slave Slave1-4 Selecteert de Slave-modus 1, 2, 3 of 4
	Auto Selecteert de automatische modus
	Sound Selecteert geluidsactieve modus
	Manual	Pan	000-255	Handmatige zwenk-bediening
		Tilt Handmatige kantel-bediening
Setup	Pan Reverse	OFF Normale zwenkbediening
		ON		Omgekeerde zwenkbediening
	Tilt Reverse	OFF Normale kantelbediening
		ON		Omgekeerde kantelbediening
	Screen Reverse	OFF Normale weergave
		ON		Omgekeerde weergave
	Pan Angle	540		Selecteert het 540° zwenkhoekbereik
		360		Selecteert het 360° zwenkhoekbereik
		180		Selecteert het 180° zwenkhoekbereik
	Tilt Angle	260		Selecteert het 260° kantelhoekbereik
		180		Selecteert het 180° kantelhoekbereik
		90		Selecteert het 90° kantelhoekbereik
	Totem Mode	OFF Normale modus
		UP		Selecteert het opwaartse zwenk- en kantelbereik
		DOWN		Selecteert het neerwaartse zwenk- en kantelbereik
	Sensitivity	001-100		Bediening van de geluidsgevoeligheid
	USB Set	OFF		Schakelt de USB-functie in of uit
		ON
	DMX Loss	Hold		Behoudt de laatste instelling wanneer het DMX-signaal wegvalt
		Black		Schakelt het apparaat uit als het DMX-signaal wegvalt
		Auto		Zet het apparaat in de automatische modus wanneer het signaal wegvalt
		Sound		Zet het apparaat in de geluidsmodus wanneer het signaal wegvalt
	Reset			Herstelt het product
	Factory Set			Laadt de fabrieksinstellingen
Sys Info	Ver:		V_	Toont de firmwareversie
	Running Mode:		----	Toont de huidige bedrijfsmodus
	DMX Address:		---	Toont het huidige DMX-adres
	Temperature:		---	Toont de producttemperatuur weer in °C

DMX-koppeling

De Intimidator Beam Q60 kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 497.

Master/slave-verbinding

De Intimidator Beam Q60 maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

DMX-waarden

16CH

Kanaal Functie Waarde Percentage/Instelling
1 Zwenken 000 ⇔ 255 0–540°
2	Fijn zwenken	000 ⇔ 255	Fijne bediening van zwenken
3	Kantelen	000 ⇔ 255	0–260°
4	Fijn kantelen	000 ⇔ 255	Fijne bediening van kantelen
5 Continue zwenken		000 ⇔ 003	Geen functie
		004 ⇔ 127	Zwenk rotatie, snel tot langzaam
		128 ⇔ 131	Stop
		132 ⇔ 255	Omgekeerde zwenk rotatie, langzaam tot snel
6 Continue kantelen		000 ⇔ 003	Geen functie
		004 ⇔ 127	Kantel rotatie, snel tot langzaam
		128 ⇔ 131	Stop
		132 ⇔ 255	Omgekeerde kantel rotatie, langzaam tot snel
7	Snelheid	000 ⇔ 255	Zwenk-/kantelsnelheid, snel tot langzaam
8 Sluiter		000 ⇔ 031	Gesloten
		032 ⇔ 063	Open
		064 ⇔ 095	Flitsen, langzaam tot snel
		096 ⇔ 127	Open
		128 ⇔ 159	Impulse flitsen, langzaam tot snel
		160 ⇔ 191	Open
		192 ⇔ 223	Willekeurig flitsen, langzaam tot snel
		224 ⇔ 255	Open
9 Dimmer 000 ⇔ 255 0–100%
10	Virtuele kleurenwielcontrole	000 ⇔ 015	Geen functie
		016 ⇔ 031	CTC (Kleurtemperatuurcorrectie)
		032 ⇔ 047	Regenboogeffect
		048 ⇔ 063	Omgekeerde regenboogeffect
		064 ⇔ 079	Continue
		080 ⇔ 111	Kleurspringen
		112 ⇔ 255	Gereserveerd voor toekomstig gebruik
Kanaal	Functie	Waarde	Percentage/Instelling
11	Virtuele kleurenwiel(wanneer K 10 016 ⇌ 031 is)	000 ⇌ 047	Kleurtemperatuurcorrectie 2000K–2700K
		048 ⇌ 098	3200K wit
		099 ⇌ 149	4200K wit
		150 ⇌ 200	5600K wit
		201 ⇌ 255	8000K wit
	Virtuele kleurenwiel(wanneer K 10 032 ⇌ 047 is)	000 ⇌ 255	Regenboogeffect, langzaam tot snel
	Virtuele kleurenwiel(wanneer K 10 048 ⇌ 063 is)	000 ⇌ 255	Omgekeerde regenboogeffect, langzaam tot snel
	Virtuele kleurenwiel(wanneer K 10 064 ⇌ 111 is)	000 Verduistering
		001 Rood
		002 Groen
		003 Blauw
		004 Wit
		005 ⇌ 046	Rood: 0% Groen: 0–100% Blauw: 100% Wit: 0%
		047 ⇌ 088	Rood: 0% Groen: 100% Blauw: 100–0% Wit: 0%
		089 ⇌ 130	Rood: 0–100% Groen: 100% Blauw: 0% Wit: 0%
		131 ⇌ 172	Rood: 100% Groen: 100–0% Blauw: 0% Wit: 0%
		173 ⇌ 214	Rood: 100% Groen: 0% Blauw: 0–100% Wit: 0%
		215 ⇌ 255	Rood: 100–0% Groen: 0% Blauw: 100% Wit: 0%
12	Rood	000 ⇌ 255	0–100%
13	Groen	000 ⇌ 255	0–100%
14	Blauw	000 ⇌ 255	0–100%
15	Wit	000 ⇌ 255	0–100%
16	Controle	000 ⇌ 007	Geen functie
		008 ⇌ 015	Alle herstellen
		016 ⇌ 023	Verduistering bij zwenk-/kantelbeweging aan (5 seconden vertraging)
		024 ⇌ 031	Verduistering bij zwenk-/kantelbeweging uit (5 seconden vertraging)
		032 ⇌ 039	Geluidsactieve zwenk/kantel aan (5 seconden vertraging)
		040 ⇌ 047	Geluidsactieve zwenk/kantel uit (5 seconden vertraging)
		048 ⇌ 055	Geluidsactieve kleur aan (5 seconden vertraging)
		056 ⇌ 063	Geluidsactieve kleur uit (5 seconden vertraging)
		064 ⇌ 071	cherm aan
		072 ⇌ 079	cherm uit
		080 ⇌ 087	Automatische ventilatorsnelheid
		088 ⇌ 095	Volledige ventilatorsnelheid
		096 ⇌ 103	Dimmersnelheidsmodus lineair
		104 ⇌ 111	Dimmersnelheidsmodus langzaam
		112 ⇌ 119	Dimmersnelheidsmodus medium
		120 ⇌ 127	Dimmersnelheidsmodus snel
		128 ⇌ 135	Verduistering bij beweging
		136 ⇌ 143	Voorwaartse zwenken-spin
		144 ⇌ 151	Omgekeerde zwenken-spin
		152 ⇌ 159	Voorwaartse kantelen-spin
		160 ⇌ 167	Omgekeerde kantelen-spin
		168 ⇌ 175	Voorwaartse zwenken-/kantelen-spin
		176 ⇌ 183	Omgekeerde zwenken-/kantel-spin
		184 ⇌ 191	Voorwaartse zwenken-spin en omgekeerde kantelen-spin
		192 ⇌ 199	Omgekeerde zwenken-spin en voorwaartse kantelen-spin
		200 ⇌ 255	Gereserveerd voor toekomstig gebruik

12CH

Kanaal Functie Waarde Percentage/Instelling
1 Zwenken 000 ⇔ 255 0–540°
2	Kantelen	000 ⇔ 255	0–260°
3	Snelheid	000 ⇔ 255	Zwenk-/kantelsnelheid, snel tot langzaam
4 Sluiter		000 ⇔ 031 Gesloten
		032 ⇔ 063 Open
		064 ⇔ 095 Flitsen, langzaam tot snel
		096 ⇔ 127 Open
		128 ⇔ 159 Impulse flitsen, langzaam tot snel
		160 ⇔ 191 Open
		192 ⇔ 223 Willekeurig flitsen, langzaam tot snel
		224 ⇔ 255 Open
5 Dimmer 000 ⇔ 255 0–100%
6	Virtuele kleurenwielcontrole	000 ⇔ 015 Geen functie
		016 ⇔ 031 CTC (Kleurtemperatuurcorrectie)
		032 ⇔ 047 Regenboogeffect
		048 ⇔ 063 Omgekeerde regenboogeffect
		064 ⇔ 079 Continue
		080 ⇔ 111 Kleurspringen
		112 ⇔ 255 Gereserveerd voor toekomstig gebruik
7	Virtuele kleurenwiel(wanneer K 6 016 ⇔ 031 is)	000 ⇔ 047 Kleurtemperatuurcorrectie 2000K–2700K
		048 ⇔ 098 3200K wit
		099 ⇔ 149 4200K wit
		150 ⇔ 200 5600K wit
		201 ⇔ 255 8000K wit
	Virtuele kleurenwiel(wanneer K 6 032 ⇔ 047 is)	000 ⇔ 255 Regenboogeffect, langzaam tot snel
	Virtuele kleurenwiel(wanneer K 6 048 ⇔ 063 is)	000 ⇔ 255 Omgekeerde regenboogeffect, langzaam tot snel
	Virtuele kleurenwiel(wanneer K 6 064 ⇔ 111 is)	000 Verduistering
		001 Rood
		002 Groen
		003 Blauw
		004 Wit
		005 ⇔ 046 Rood: 0% Groen: 0–100% Blauw: 100% Wit: 0%
		047 ⇔ 088 Rood: 0% Groen: 100% Blauw: 100–0% Wit: 0%
		089 ⇔ 130 Rood: 0–100% Groen: 100% Blauw: 0% Wit: 0%
		131 ⇔ 172 Rood: 100% Groen: 100–0% Blauw: 0% Wit: 0%
		173 ⇔ 214 Rood: 100% Groen: 0% Blauw: 0–100% Wit: 0%
		215 ⇔ 255 Rood: 100–0% Groen: 0% Blauw: 100% Wit: 0%
8	Rood	000 ⇔ 255 0–100%
9	Groen	000 ⇔ 255 0–100%
10	Blauw	000 ⇔ 255 0–100%
11	Wit	000 ⇔ 255 0–100%
Kanaal	Functie	Waarde	Percentage/Instelling
12 Controle		000 ⇔ 007	Geen functie
		008 ⇔ 015	Alle herstellen
		016 ⇔ 023	Verduistering bij zwenk-/kantelbeweging aan (5 seconden vertraging)
		024 ⇔ 031	Verduistering bij zwenk-/kantelbeweging uit (5 seconden vertraging)
		032 ⇔ 039	Geluidsactieve zwenk/kantel aan (5 seconden vertraging)
		040 ⇔ 047	Geluidsactieve zwenk/kantel uit (5 seconden vertraging)
		048 ⇔ 055	Geluidsactieve kleur aan (5 seconden vertraging)
		056 ⇔ 063	Geluidsactieve kleur uit (5 seconden vertraging)
		064 ⇔ 071	cherm aan
		072 ⇔ 079	cherm uit
		080 ⇔ 087	Automatische ventilatorsnelheid
		088 ⇔ 095	Volledige ventilatorsnelheid
		096 ⇔ 103	Dimmersnelheidsmodus lineair
		104 ⇔ 111	Dimmersnelheidsmodus langzaam
		112 ⇔ 119	Dimmersnelheidsmodus medium
		120 ⇔ 127	Dimmersnelheidsmodus snel
		128 ⇔ 135	Verduistering bij beweging
		136 ⇔ 143	Voorwaartse zwenken-spin
		144 ⇔ 151	Omgekeerde zwenken-spin
		152 ⇔ 159	Voorwaartse kantelen-spin
		160 ⇔ 167	Omgekeerde kantelen-spin
		168 ⇔ 175	Voorwaartse zwenken-/kantelen-spin
		176 ⇔ 183	Omgekeerde zwenken-/kantel-spin
		184 ⇔ 191	Voorwaartse zwenken-spin en omgekeerde kantelen-spin
		192 ⇔ 199	Omgekeerde zwenken-spin en voorwaartse kantelen-spin
		200 ⇔ 255	Gereserveerd voor toekomstig gebruik
