MANUALE UTENTE Intimidator Beam Q60 Chauvet

Informazioni sulla Guida

La Guida Rapida Intimidator Beam Q60 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
  • Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

- Intimidator Beam Q60

- Staffa omega

• Cavo di alimentazione

- Guida Rapida

Per iniziare

Disimballare Intimidator Beam Q60 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

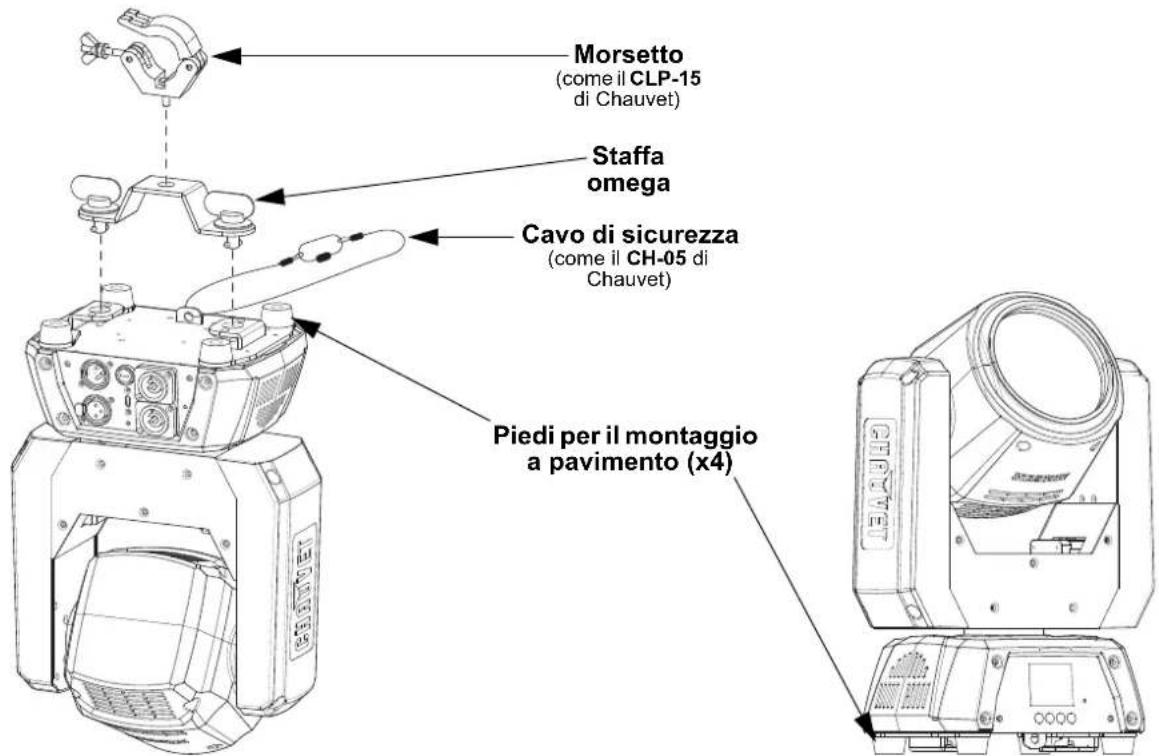

Schema di montaggio

Morsetto (come il CLP-15 di Chauvet) Staffa omega Cavo di sicurezza (come il CH-05 di Chauvet) Piedi per il montaggio a pavimento (x4)

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto Intimidator Beam Q60 su www.chauvetdj.com per la mappa dei menu più recente.

Livello principale	Livelli di programmazione Descrizione
Address 001-512 Imposta l'indirizzo DMX iniziale
Run Mode	DMX	16CH		Seleziona la modalità DMX
		12CH
	Slave Slave1-4 Seleziona la modalità S			ave 1, 2, 3 o 4
	Auto Seleziona la modalità Automatica
	Sound Seleziona la modalità Attivazione sonora
	Manual	Pan	000-255	Controllo manuale della rotazione
		Tilt Controllo manuale de della brandeggio
Setup	Pan Reverse	OFF Funzionamento in rotazione normale
		ON Funzionamento in rotazione inversa
	Tilt Reverse	OFF Funzionamento in brandeggio normale
		ON Funzionamento in brandeggio inverso
	Screen Reverse	OFF Visualizzazione normale
		ON Visualizzazione inversa
	Pan Angle	540 Seleziona l'angolo di rotazione di 540°
		360 Seleziona l'angolo di rotazione di 360°
		180 Seleziona l'angolo di rotazione di 180°
	Tilt Angle	260 Seleziona l'angolo di brandeggio di 260°
		180 Seleziona l'angolo di brandeggio di 180°
		90 Seleziona l'angolo di brandeggio di 90°
	Totem Mode	OFF Modalità normale
		UP		Seleziona l'angolo di rotazione e brandeggio verso l'alto
		DOWN		Seleziona l'angolo di rotazione e brandeggio verso il basso
	Sensitivity	001-100		Controllo sensibilità sonora
	USB Set	OFF		Abilita o disabilita la funzione USB
		ON
	DMX Loss	Hold		Mantiene l'ultima impostazione quando si perde il segnale DMX
		Black		Spegne l'unità quando si perde il segnale DMX
		Auto		Imposta l'unità sulla modalità automatica in caso di perdita del segnale
		Sound		Imposta l'unità sulla modalità audio quando il segnale viene perso
	Reset			Reimposta l'unità
	Factory Set			Carica le impostazioni standard
Sys Info	Ver:		V_	Visualizza la versione del firmware
	Running Mode:		----	Visualizza la modalità di funzionamento corrente
	DMX Address:		---	Visualizza l'indirizzo DMX corrente
	Temperature:		---	Visualizza la temperatura del prodotto in °C

Collegamento DMX

Intimidator Beam Q60 può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 497.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Beam Q60 utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente

Valori DMX

16CH

Canale	Funzione	Valore	Percentuale/Impostazione
1	Rotazione	000 ⇔ 255	0-540°
2	Rotazione fine	000 ⇔ 255	Controllo fine della rotazione
3	Brandeggio	000 ⇔ 255	0-260°
4	Brandeggio fine	000 ⇔ 255	Controllo fine del brandeggio
5 Rotazione continua		000 ⇔ 003	Nessuna funzione
		004 ⇔ 127	Rotazione continua, da rapida a lento
		128 ⇔ 131	Fermarsi
		132 ⇔ 255	Rotazione continua inversa, da lento a rapida
6 Brandeggio continuo		000 ⇔ 003	Nessuna funzione
		004 ⇔ 127	Brandeggio continua, da rapida a lento
		128 ⇔ 131	Fermarsi
		132 ⇔ 255	Brandeggio continua inversa, da lento a rapida
7	Velocità	000 ⇔ 255	Velocità rotazione/brandeggio (da rapida a lenta)
8 Otturatore		000 ⇔ 031	Chiuso
		032 ⇔ 063	Aperto
		064 ⇔ 095	Stroboscopio, da lento a rapida
		096 ⇔ 127	Aperto
		128 ⇔ 159	Stroboscopio a impulso, da lento a rapida
		160 ⇔ 191	Aperto
		192 ⇔ 223	Stroboscopio casuale, da lento a rapida
		224 ⇔ 255	Aperto
9 Dimmer 000 ⇔ 255 0-100%
10	Controllo della ruota dei colori virtuale	000 ⇔ 015	Nessuna funzione
		016 ⇔ 031	CTC
		032 ⇔ 047	Effetto arcobaleno
		048 ⇔ 063	Effetto arcobaleno inverso
		064 ⇔ 079	Continuo
		080 ⇔ 111	Rimbalzo color
		112 ⇔ 255	Riservato per uso futuro
11	Ruota dei colori virtuale (in can. 10 è 016 ⇔ 031)	000 ⇔ 047	Correzione della temperatura del colore 2000K-2700K
		048 ⇔ 098	3200K bianco
		099 ⇔ 149	4200K bianco
		150 ⇔ 200	5600K bianco
		201 ⇔ 255	8000K bianco
	Ruota dei colori virtuale (in can. 10 è 032 ⇔ 047)	000 ⇔ 255	Effetto arcobaleno, da lento a rapida
	Ruota dei colori virtuale (in can. 10 è 048 ⇔ 063)	000 ⇔ 255	Effetto arcobaleno inverso, da lento a rapida
	Ruota dei colori virtuale (in can. 10 è 064 ⇔ 111)	000	Oscuramento
		001	Rosso
		002	Verde
		003	Blu
		004	Bianco
		005 ⇔ 046	Rosso: 0% Verde: 0-100% Blu: 100% Bianco: 0%
		047 ⇔ 088	Rosso: 0% Verde: 100% Blu: 100-0% Bianco: 0%
		089 ⇔ 130	Rosso: 0-100% Verde: 100% Blu: 0% Bianco: 0%
		131 ⇔ 172	Rosso: 100% Verde: 100-0% Blu: 0% Bianco: 0%
		173 ⇔ 214	Rosso: 100% Verde: 0% Blu: 0-100% Bianco: 0%
		215 ⇔ 255	Rosso: 100-0% Verde: 0% Blu: 100% Bianco: 0%
12	Rosso	000 ⇔ 255	0-100%
13	Verde	000 ⇔ 255	0-100%
14 Blu 000 ⇔ 255 0–100%
15 Bianco 000 ⇔ 255 0–100%
16 Controllo		000 ⇔ 007	Nessuna funzione
		008 ⇔ 015	Reimpostazione di tutti
		016 ⇔ 023	Attiva oscuramento su rotazione/brandeggio (5 secondi di ritardo)
		024 ⇔ 031	Disattiva oscuramento su rotazione/brandeggio (5 secondi di ritardo)
		032 ⇔ 039	Attiva rotazione/brandeggio attivato dal suono (5 secondi di ritardo)
		040 ⇔ 047	Disattiva rotazione/brandeggio attivato dal suono (5 secondi di ritardo)
		048 ⇔ 055	Attiva colore attivato dal suono (5 secondi di ritardo) (5 secondi di ritardo)
		056 ⇔ 063	Disattiva colore attivato dal suono (5 secondi di ritardo) (5 secondi di ritardo)
		064 ⇔ 071 Schermo spento
		072 ⇔ 079 Schermo acceso
		080 ⇔ 087	Velocità automatica della ventola
		088 ⇔ 095	Massima velocità della ventola
		096 ⇔ 103	Modalità velocità dimmer lineare
		104 ⇔ 111	Modalità velocità dimmer lenta
		112 ⇔ 119	Modalità velocità dimmer media
		120 ⇔ 127	Modalità velocità dimmer veloce
		128 ⇔ 135	Oscuramento su movimento
		136 ⇔ 143	Rotazione laterale in avanti
		144 ⇔ 151	Rotazione laterale inversa
		152 ⇔ 159	Inclinazione rotazione in avanti
		160 ⇔ 167	Inclinazione rotazione inversa
		168 ⇔ 175	Rotazione laterale/inclinazione in avanti
		176 ⇔ 183 Rotazione laterale/inclinazione inversa
		184 ⇔ 191	Rotazione laterale in avanti e inclinazione rotazione inversa
		192 ⇔ 199	Rotazione laterale inversa e inclinazione rotazione in avanti
		200 ⇔ 255	Riservato per uso futuro

12CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rotazione 000 ⇔ 255 0–540°
2 Brandeggio 000 ⇔ 255 0–260°
3	Velocità	000 ⇔ 255	Velocità rotazione/brandeggio (da rapida a lenta)
4 Otturatore		000 ⇔ 031 Chiuso
		032 ⇔ 063 Aperto
		064 ⇔ 095	Stroboscopio, da lento a rapida
		096 ⇔ 127 Aperto
		128 ⇔ 159	Stroboscopio a impulso, da lento a rapida
		160 ⇔ 191 Aperto
		192 ⇔ 223	Stroboscopio casuale, da lento a rapida
		224 ⇔ 255 Aperto
5	Dimmer	000 ⇔ 255	0–100%
6	Controllo della ruota dei colori virtuale	000 ⇔ 015	Nessuna funzione
		016 ⇔ 031 CTC
		032 ⇔ 047	Effetto arcobaleno
		048 ⇔ 063	Effetto arcobaleno inverso
		064 ⇔ 079 Continuo
		080 ⇔ 111	Rimbalzo color
		112 ⇔ 255	Riservato per uso futuro
7	Ruota dei colori virtuale (in can. 6 è 016 ⇔ 031)	000 ⇔ 047	Correzione della temperatura del colore 2000K–2700K
		048 ⇔ 098 3200K bianco
		099 ⇔ 149 4200K bianco
		150 ⇔ 200 5600K bianco
		201 ⇔ 255 8000K bianco
	Ruota dei colori virtuale (in can. 6 è 032 ⇔ 047)	000 ⇔ 255	Effetto arcobaleno, da lento a rapida
	Ruota dei colori virtuale (in can. 6 è 048 ⇔ 063)	000 ⇔ 255	Effetto arcobaleno inverso, da lento a rapida
	Ruota dei colori virtuale (in can. 6 è 064 ⇔ 111)	000 Oscuramento
		001 Rosso
		002 Verde
		003 Blu
		004 Bianco
		005 ⇔ 046	Rosso: 0% Verde: 0–100% Blu: 100% Bianco: 0%
		047 ⇔ 088	Rosso: 0% Verde: 100% Blu: 100–0% Bianco: 0%
		089 ⇔ 130	Rosso: 0–100% Verde: 100% Blu: 0% Bianco: 0%
		131 ⇔ 172	Rosso: 100% Verde: 100–0% Blu: 0% Bianco: 0%
		173 ⇔ 214	Rosso: 100% Verde: 0% Blu: 0–100% Bianco: 0%
		215 ⇔ 255	Rosso: 100–0% Verde: 0% Blu: 100% Bianco: 0%
8 Rosso	000 ⇔ 255 0–100%
9 Verde	000 ⇔ 255 0–100%
10	Blu	000 ⇔ 255	0–100%
11	Bianco	000 ⇔ 255	0–100%
12 Controllo		000 ⇔ 007	Nessuna funzione
		008 ⇔ 015	Reimpostazione di tutti
		016 ⇔ 023	Attiva oscuramento su rotazione/brandeggio (5 secondi di ritardo)
		024 ⇔ 031	Disattiva oscuramento su rotazione/brandeggio (5 secondi di ritardo)
		032 ⇔ 039	Attiva rotazione/brandeggio attivato dal suono (5 secondi di ritardo)
		040 ⇔ 047	Disattiva rotazione/brandeggio attivato dal suono (5 secondi di ritardo)
		048 ⇔ 055	Attiva colore attivato dal suono (5 secondi di ritardo) (5 secondi di ritardo)
		056 ⇔ 063	Disattiva colore attivato dal suono (5 secondi di ritardo) (5 secondi di ritardo)
		064 ⇔ 071	Schermo spento
		072 ⇔ 079	Schermo acceso
		080 ⇔ 087	Velocità automatica della ventola
		088 ⇔ 095	Massima velocità della ventola
		096 ⇔ 103	Modalità velocità dimmer lineare
		104 ⇔ 111	Modalità velocità dimmer lenta
		112 ⇔ 119	Modalità velocità dimmer media
		120 ⇔ 127	Modalità velocità dimmer veloce
		128 ⇔ 135	Oscuramento su movimento
		136 ⇔ 143	Rotazione laterale in avanti
		144 ⇔ 151	Rotazione laterale inversa
		152 ⇔ 159	Inclinazione rotazione in avanti
		160 ⇔ 167	Inclinazione rotazione inversa
		168 ⇔ 175	Rotazione laterale/inclinazione in avanti
		176 ⇔ 183	Rotazione laterale/inclinazione inversa
		184 ⇔ 191	Rotazione laterale in avanti e inclinazione rotazione inversa
		192 ⇔ 199	Rotazione laterale inversa e inclinazione rotazione in avanti
		200 ⇔ 255	Riservato per uso futuro
