BEDIENUNGSANLEITUNG Intimidator Beam Q60 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Intimidator Beam Q60 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
  • Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
  • Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

- Intimidator Beam Q60

- Omega-bügel

- Netzkabel

- Schnellanleitung

Start

Packen Sie Ihren Intimidator Beam Q60 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der Intimidator Beam Q60-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Flachkopfschraubendrehers lockem Sie den Sicherungshalter und ziehen ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

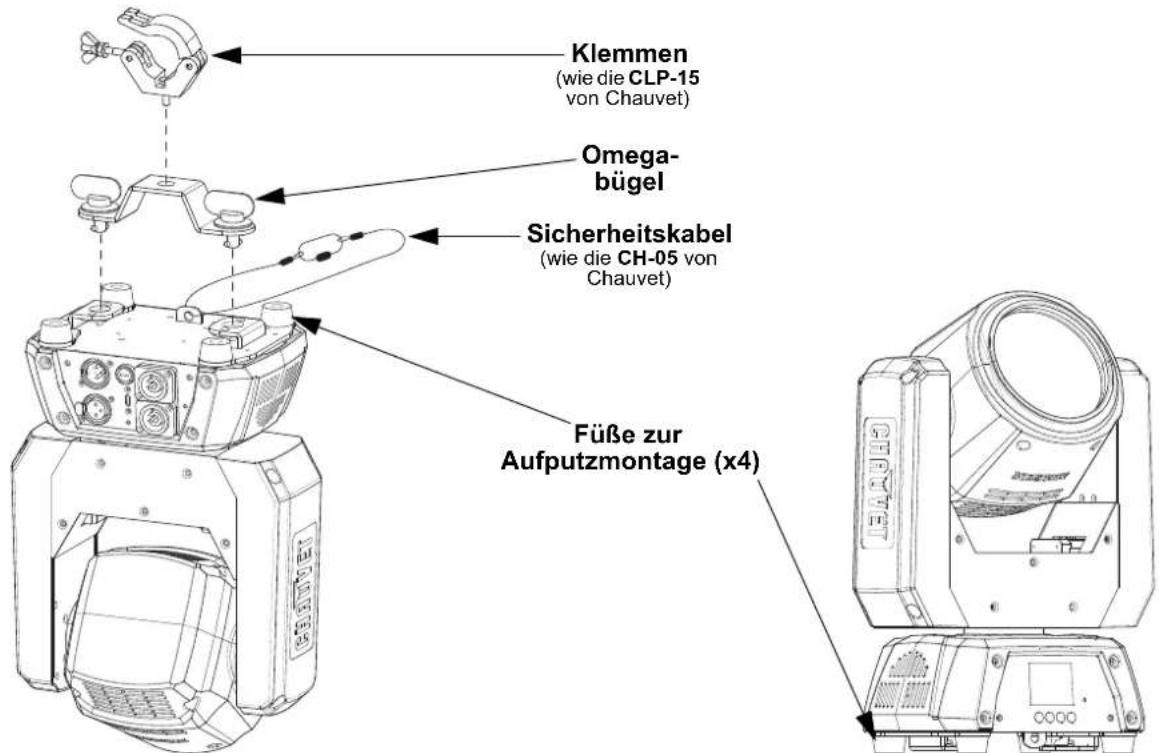

Montageansicht

Klemmen (wie die CLP-15 von Chauvet) Omega- bügel Sicherheitskabel (wie die CH-05 von Chauvet) Füße zur Aufputzmontage (x4)

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menükarte finden Sie auf der Intimidator Beam Q60-produktseite unter www.chauvetdj.com.

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die DMX-Startadresse ein
Run Mode	DMX	16CH		Wählt den DMX-Modus aus
		12CH
	Slave Slave1-4 Wählt den Slave-Modus			1, 2, 3 oder 4 aus
	Auto Wählt den Auto-Modus aus
	Sound Wählt den Musiksteuerungs-Modus aus
	Manual	Pan	000-255	Manuelle Schwenksteuerung
		Tilt Manuelle Neigungssteuerung
Setup	Pan Reverse	OFF Normaler Schwenk-Modus
		ON		Umgekehrter Schwenk-Modus
	Tilt Reverse	OFF Normaler Neigungs-Modus
		ON		Umgekehrter Neigungs-Modus
	Screen Reverse	OFF Normale Anzeige
		ON		Umgekehrte Anzeige
	Pan Angle	540		Wählt den 540°-Schwenkwinkelbereich aus
		360		Wählt den 360°-Schwenkwinkelbereich aus
		180		Wählt den 180°-Schwenkwinkelbereich aus
	Tilt Angle	260		Wählt den 260°-Neigungswinkelbereich aus
		180		Wählt den 180°-Neigungswinkelbereich aus
		90		Wählt den 90°-Neigungswinkelbereich aus
	Totem Mode	OFF Normaler Modus
		UP		Wählt den Schwenkungs- und Neigungsbereich nach oben aus
		DOWN		Wählt den Schwenkungs- und Neigungsbereich nach unten aus
	Sensitivity	001-100		Musikempfindlichkeitssteuerung
	USB Set	OFF		Aktiviert oder deaktiviert die USB-Funktion
		ON
	DMX Loss	Hold		Schaltet das Gerät aus, wenn das DMX-Signal verloren geht
		Black		Hält die letzte Einstellung, wenn das DMX-Signal verloren geht
		Auto		Schaltet das Gerät in den automatischen Modus, wenn das Signal verloren geht
		Sound		Schaltet das Gerät in den Soundmodus, wenn das Signal verloren geht
	Reset			Setzt das Gerät zurück
	Factory Set			Lädt Werkseinstellung
Sys Info	Ver:		V_	Zeigt die Firmware-Version an
	Running Mode:		----	Zeigt den aktuellen Betriebsmodus an
	DMX Address:		---	Zeigt die aktuelle DMX-Adresse an
	Temperature:		---	Zeigt die Produkttemperatur in °C an

DMX-Verbindung

Der Intimidator Beam Q60 kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 497.

Master/Slave-Schaltung

Der Intimidator Beam Q60 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

DMX-Werte

16CH

Kanal Funktion Wert Prozent/Einstellung
1	Schwenkung	000 ⇔ 255	0–540°
2	Schwenkung fein	000 ⇔ 255	Feinkontrolle der Schwenkung
3 Neigung 000 ⇔ 255 0–260°
4	Neigung fein	000 ⇔ 255	Feinkontrolle der Neigung
5	Kontinuierliches Schwenken	000 ⇔ 003	Keine Funktion
		004 ⇔ 127	Schwenkungsdrehung, schnell bis langsam
		128 ⇔ 131	Anhalten
		132 ⇔ 255	Umkehren Schwenkungsdrehung, langsam bis schnell
6 Kontinuierliches Neigen		000 ⇔ 003	Keine Funktion
		004 ⇔ 127	Neigungsdrehung, schnell bis langsam
		128 ⇔ 131	Anhalten
		132 ⇔ 255	Umkehren Neigungsdrehung, langsam bis schnell
7	Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
8 Verschluß		000 ⇔ 031	Geschlossen
		032 ⇔ 063	Offnen
		064 ⇔ 095	Strobe-Effekt, langsam bis schnell
		096 ⇔ 127	Offnen
		128 ⇔ 159	Pulse-Strobe, langsam bis schnell
		160 ⇔ 191	Offnen
		192 ⇔ 223	Zufalls-Strobe, langsam bis schnell
		224 ⇔ 255	Offnen
9 Dimmer 000 ⇔ 255 0–100%
10 Virtuelle Farbradsteuerung		000 ⇔ 015	Keine Funktion
		016 ⇔ 031	CTC (Farbtemperaturkorrektur)
		032 ⇔ 047	Regenbogeneffekt
		048 ⇔ 063	Rückwärts Regenbogeneffekt
		064 ⇔ 079	Kontinuierlich
		080 ⇔ 111	Farbsprung
		112 ⇔ 255	Reserviert für zukünftige Verwendung
Kanal	Funktion	Wert	Prozent/Einstellung
11	Virtuelle Farbrad(wenn K. 10 ist 016 ⇔ 031)	000 ⇔ 047	Farbtemperaturkorrektur 2000K–2700K
		048 ⇔ 098	3200K weiß
		099 ⇔ 149	4200K weiß
		150 ⇔ 200	5600K weiß
		201 ⇔ 255	8000K weiß
	Virtuelle Farbrad(wenn K. 10 ist 032 ⇔ 047)	000 ⇔ 255	Regenbogeneffekt, langsam bis schnell
	Virtuelle Farbrad(wenn K. 10 ist 048 ⇔ 063)	000 ⇔ 255	Rückwärts Regenbogeneffekt, langsam bis schnell
	Virtuelle Farbrad(wenn K. 10 ist 064 ⇔ 111)	000 Verdunkelung
		001 Rot
		002 Grün
		003 Blau
		004 Weiß
		005 ⇔ 046	Rot: 0% Grün: 0–100% Blau: 100% Weiß: 0%
		047 ⇔ 088	Rot: 0% Grün: 100% Blau: 100–0% Weiß: 0%
		089 ⇔ 130	Rot: 0–100% Grün: 100% Blau: 0% Weiß: 0%
		131 ⇔ 172	Rot: 100% Grün: 100–0% Blau: 0% Weiß: 0%
		173 ⇔ 214	Rot: 100% Grün: 0% Blau: 0–100% Weiß: 0%
		215 ⇔ 255	Rot: 100–0% Grün: 0% Blau: 100% Weiß: 0%
12	Rot	000 ⇔ 255	0–100%
13	Grün	000 ⇔ 255	0–100%
14	Blau	000 ⇔ 255	0–100%
15	Weiß	000 ⇔ 255	0–100%
Kanal Funktion Wert Prozent/Einstellung
16 Kontrolle	000 ⇔ 007 Keine Funktion
	008 ⇔ 015 Reset all
	016 ⇔ 023	Verdunkelung bei Schwenkungs-/Neigungsbewegung an (5 Sekunden Verzögerung)
	024 ⇔ 031	Verdunkelung bei Schwenkungs-/Neigungsbewegung aus (5 Sekunden Verzögerung)
	032 ⇔ 039	Tonaktive Schwenkungs/Neigungs an (5 Sekunden Verzögerung)
	040 ⇔ 047	Tonaktive Schwenkungs/Neigungs aus (5 Sekunden Verzögerung)
	048 ⇔ 055	Tonaktive Farben an (5 Sekunden Verzögerung)
	056 ⇔ 063	Tonaktive Farben aus (5 Sekunden Verzögerung)
	064 ⇔ 071 Bildschirm aus
	072 ⇔ 079 Bildschirm ein
	080 ⇔ 087	Automatische Lüftergeschwindigkeit
	088 ⇔ 095	Volle Lüftergeschwindigkeit
	096 ⇔ 103	Linearer Dimmer-Geschwindigkeitsmodus
	104 ⇔ 111	Langsamer Dimmer-Geschwindigkeitsmodus
	112 ⇔ 119	Mittlerer Dimmer-Geschwindigkeitsmodus
	120 ⇔ 127	Schneller Dimmer-Geschwindigkeitsmodus
	128 ⇔ 135	Verdunkelung bei Bewegung
	136 ⇔ 143	Schwenkung Vorwärtsdrehung
	144 ⇔ 151	Schwenkung Rückwärtsdrehung
	152 ⇔ 159	Neigung Vorwärtsdrehung
	160 ⇔ 167	Neigung Rückwärtsdrehung
	168 ⇔ 175	Schwenkung und Neigung Vorwärtsdrehung
	176 ⇔ 183	Schwenkung und Neigung Rückwärtsdrehung
	184 ⇔ 191	Verdunkelung bei Bewegung und Schwenkung Rückwärtsdrehung
	192 ⇔ 199	Schwenkung Rückwärtsdrehung und Neigung Vorwärtsdrehung
	200 ⇔ 255	Reserviert für zukünftige Verwendung

12CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–540°
2 Neigung 000 ⇔ 255 0–260°
3	Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
4 Verschluß		000 ⇔ 031 Geschlossen
		032 ⇔ 063 Offnen
		064 ⇔ 095 Strobe-Effekt, langsam bis schnell
		096 ⇔ 127 Offnen
		128 ⇔ 159 Pulse-Strobe, langsam bis schnell
		160 ⇔ 191 Offnen
		192 ⇔ 223 Zufalls-Strobe, langsam bis schnell
		224 ⇔ 255 Offnen
5 Dimmer 000 ⇔ 255 0–100%
6 Virtuelle Farbradsteuerung		000 ⇔ 015 Keine Funktion
		016 ⇔ 031 CTC (Farbtemperaturkorrektur)
		032 ⇔ 047 Regenbogeneffekt
		048 ⇔ 063 Rückwärts Regenbogeneffekt
		064 ⇔ 079 Kontinuierlich
		080 ⇔ 111 Farbsprung
		112 ⇔ 255 Reserviert für zukünftige Verwendung
7	Virtuelle Farbrad(wenn K. 6 ist 016 ⇔ 031)	000 ⇔ 047 Farbtemperaturkorrektur 2000K–2700K
		048 ⇔ 098 3200K weiß
		099 ⇔ 149 4200K weiß
		150 ⇔ 200 5600K weiß
		201 ⇔ 255 8000K weiß
	Virtuelle Farbrad(wenn K. 6 ist 032 ⇔ 047)	000 ⇔ 255 Regenbogeneffekt, langsam bis schnell
	Virtuelle Farbrad(wenn K. 6 ist 048 ⇔ 063)	000 ⇔ 255 Rückwärts Regenbogeneffekt, langsam bis schnell
	Virtuelle Farbrad(wenn K. 6 ist 064 ⇔ 111)	000 Verdunkelung
		001 Rot
		002 Grün
		003 Blau
		004 Weiß
		005 ⇔ 046 Rot: 0% Grün: 0–100% Blau: 100% Weiß: 0%
		047 ⇔ 088 Rot: 0% Grün: 100% Blau: 100–0% Weiß: 0%
		089 ⇔ 130 Rot: 0–100% Grün: 100% Blau: 0% Weiß: 0%
		131 ⇔ 172 Rot: 100% Grün: 100–0% Blau: 0% Weiß: 0%
		173 ⇔ 214 Rot: 100% Grün: 0% Blau: 0–100% Weiß: 0%
		215 ⇔ 255 Rot: 100–0% Grün: 0% Blau: 100% Weiß: 0%
8	Rot	000 ⇔ 255 0–100%
9	Grün	000 ⇔ 255 0–100%
10	Blau	000 ⇔ 255 0–100%
11	Weiß	000 ⇔ 255 0–100%
12 Kontrolle	000 ⇔ 007 Keine Funktion
	008 ⇔ 015 Reset all
	016 ⇔ 023	Verdunkelung bei Schwenkungs-/Neigungsbewegung an (5 Sekunden Verzögerung)
	024 ⇔ 031	Verdunkelung bei Schwenkungs-/Neigungsbewegung aus (5 Sekunden Verzögerung)
	032 ⇔ 039	Tonaktive Schwenkungs/Neigungs an (5 Sekunden Verzögerung)
	040 ⇔ 047	Tonaktive Schwenkungs/Neigungs aus (5 Sekunden Verzögerung)
	048 ⇔ 055	Tonaktive Farben an (5 Sekunden Verzögerung)
	056 ⇔ 063	Tonaktive Farben aus (5 Sekunden Verzögerung)
	064 ⇔ 071 Bildschirm aus
	072 ⇔ 079 Bildschirm ein
	080 ⇔ 087	Automatische Lüftergeschwindigkeit
	088 ⇔ 095	Volle Lüftergeschwindigkeit
	096 ⇔ 103	Linearer Dimmer-Geschwindigkeitsmodus
	104 ⇔ 111	Langsamer Dimmer-Geschwindigkeitsmodus
	112 ⇔ 119	Mittlerer Dimmer-Geschwindigkeitsmodus
	120 ⇔ 127	Schneller Dimmer-Geschwindigkeitsmodus
	128 ⇔ 135	Verdunkelung bei Bewegung
	136 ⇔ 143	Schwenkung Vorwärtsdrehung
	144 ⇔ 151	Schwenkung Rückwärtsdrehung
	152 ⇔ 159	Neigung Vorwärtsdrehung
	160 ⇔ 167	Neigung Rückwärtsdrehung
	168 ⇔ 175	Schwenkung und Neigung Vorwärtsdrehung
	176 ⇔ 183	Schwenkung und Neigung Rückwärtsdrehung
	184 ⇔ 191	Verdunkelung bei Bewegung und Schwenkung Rückwärtsdrehung
	192 ⇔ 199	Schwenkung Rückwärtsdrehung und Neigung Vorwärtsdrehung
	200 ⇔ 255	Reserviert für zukünftige Verwendung

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetdj.eu

Voice: [phone]

Chauvet Mexico
