MANUAL DE USUARIO Intimidator Beam Q60 Chauvet

La Guía de referencia rápida (GRR) del Intimidator Beam Q60 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

- Intimidator Beam Q60

- Soporte omega

- Cable de alimentación

- Guía de referencia rápida

Para empezar

Desembale su Intimidator Beam Q60 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de Intimidator Beam Q60 que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

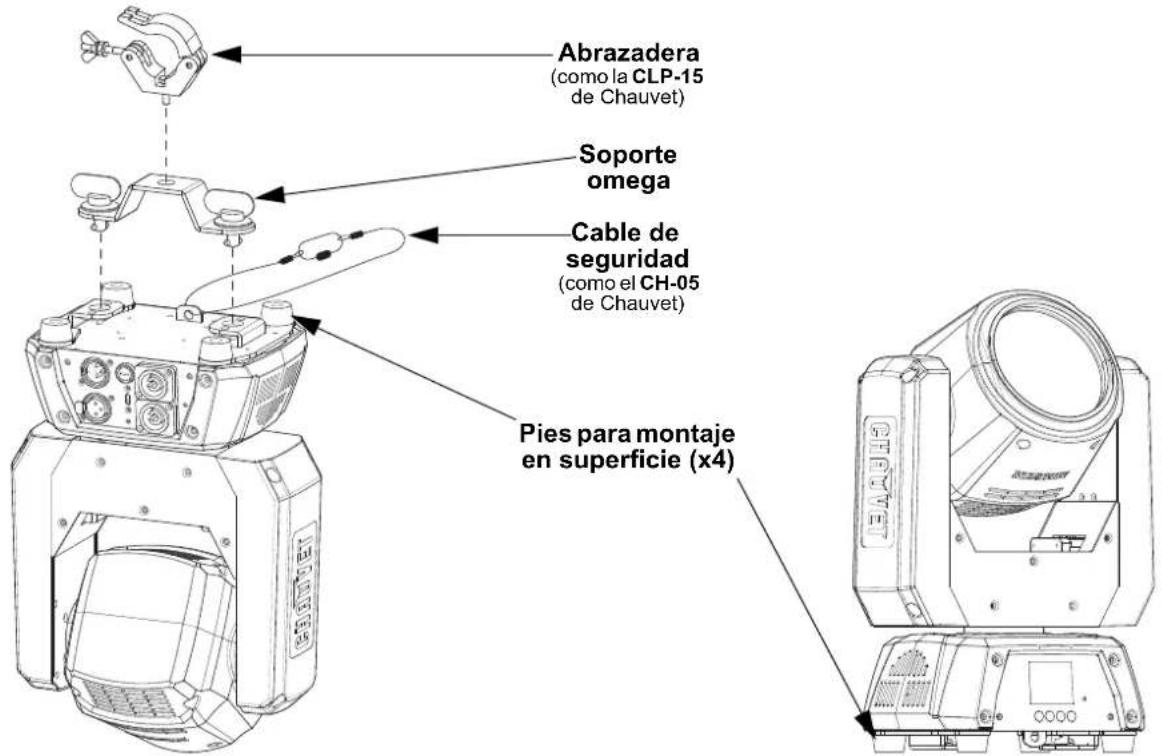

Diagrama de montaje

Abrazadera (como la CLP-15 de Chauvet) Soporte omega Cable de seguridad (como el CH-05 de Chauvet) Pies para montaje en superficie (x4)

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Consulte la página del producto Intimidator Beam Q60 en www.chauvetdj.com para ver el último mapa de menú.

Nivel principal	Niveles de programación Descripción
Address 001-512 Seleccióna la dirección inicial DMX
Run Mode	DMX	16CH	Selecciona el modo de ejecución DMX
		12CH
	Slave Slave1-4 Seleccióna el modo Esclavo 1, 2, 3 o 4
	Auto Seleccióna el modo Automático
	Sound Seleccióna el modo Activo por sonido
	Manual	Pan	Control manual de panorámico
		000-255	Inclinación
		Tilt Control manual de inclinación
Setup	Pan Reverse	OFF Funcionamiento de panorámico normal
		ON Invierte el funcionamiento del panorámico
	Tilt Reverse	OFF Funcionamiento inclinación normal
		ON Invierte el funcionamiento de la inclinación
	Screen Reverse	OFF Pantalla normal
		ON Invierte la pantalla
	Pan Angle	540	Selecciona el rango de panorámico de 540°
		360	Selecciona el rango de panorámico de 360°
		180	Selecciona el rango de panorámico de 180°
	Tilt Angle	260	Selecciona el rango de inclinación de 260°
		180	Selecciona el rango de inclinación de 180°
		90	Selecciona el rango de inclinación de 90°
	Totem Mode	OFF Modo normal
		UP	Panorámico e inclinación hacia arriba
		DOWN	Panorámico e inclinación hacia abajo
	Sensitivity	001-100	Control de sensibilidad al sonido
	USB Set	OFF	Habilita o deshabilita la función USB
		ON
	DMX Loss	Hold	Mantiene el último ajuste cuando se pierde la señal DMX
		Black	Apaga la unidata cuando se pierde la señal DMX
		Auto	Configura la unidad en modo automático cuando se pierde la señal
		Sound	Establece la unidad en el modo de sonido cuando se pierde la señal
	Reset		Reinicia el producto
	Factory Set		Carga los valores por defecto de fábrica
Sys Info	Ver:		V_ Muestra en pantalla la versión de firmware
	Running Mode:		____ Muestra el modo de ejecución actual
	DMX Address:		____ Muestra la dirección DMX actual
	Temperature:		____ Muestra la temperatura del producto en °C

Enlace DMX

El Intimidator Beam Q60 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 497.

Conexión Maestro/Esclavo

El Intimidator Beam Q60 usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Valores DMX
16CH

Canal Función Valor Porcentaje/Configuración
1 Panorámico 000 ⇔ 255 0–540°
2	Panorámico fino	000 ⇔ 255	Control fino del panorámico
3	Inclinación	000 ⇔ 255	0–260°
4	Inclinación fina	000 ⇔ 255	Control fino de la inclinación
5 Panorámico continuo		000 ⇔ 003 in función
		004 ⇔ 127	Rotación de panorámico, rápido a lento
		128 ⇔ 131 Parada
		132 ⇔ 255	Rotación de panorámico inverso, lento a rápido
6 Inclinación continua		000 ⇔ 003 in función
		004 ⇔ 127	Rotación de inclinación, rápido a lento
		128 ⇔ 131 Parada
		132 ⇔ 255	Rotación de inclinación inversa, lento a rápido
7 Velocidad 000 ⇔ 255			Velocidad de panorámico/inclinación, rápido a lento
8 Obturador		000 ⇔ 031 Cerrado
		032 ⇔ 063 Abierto
		064 ⇔ 095 Estroboscopio, lento a rápido
		096 ⇔ 127 Abierto
		128 ⇔ 159 Estroboscopio de pulso, lento a rápido
		160 ⇔ 191 Abierto
		192 ⇔ 223 Estroboscopio aleatorio, lento a rápido
		224 ⇔ 255 Abierto
9 Atenuador 000 ⇔ 255 0–100%
10	Control de rueda de color virtual	000 ⇔ 015 $ in función
		016 ⇔ 031 CTC
		032 ⇔ 047 Efecto arcoiris
		048 ⇔ 063 Efecto arcoiris inverso
		064 ⇔ 079 Continua
		080 ⇔ 111 Rebote de color
		112 ⇔ 255 Reservado para utilización futura
11	Rueda de color virtual (cuando C 10 está 016 ⇔ 031)	000 ⇔ 047 Corrección de temperatura de color 2000K–2700K
		048 ⇔ 098 3200K blanco
		099 ⇔ 149 4200K blanco
		150 ⇔ 200 5600K blanco
		201 ⇔ 255 8000K blanco
	Rueda de color virtual (cuando C 10 está 032 ⇔ 047)	000 ⇔ 255 Efecto arcoiris, lento a rápido
	Rueda de color virtual (cuando C 10 está 048 ⇔ 063)	000 ⇔ 255 Efecto arcoiris inverso, lento a rápido
	Rueda de color virtual (cuando C 10 está 064 ⇔ 111)	000 Oscuro
		001 Rojo
		002 Verde
		003 Azul
		004 Blanco
		005 ⇔ 046 Rojo: 0% Verde: 0–100% Azul: 100% Blanco: 0%
		047 ⇔ 088 Rojo: 0% Verde: 100% Azul: 100–0% Blanco: 0%
		089 ⇔ 130 Rojo: 0–100% Verde: 100% Azul: 0% Blanco: 0%
		131 ⇔ 172 Rojo: 100% Verde: 100–0% Azul: 0% Blanco: 0%
		173 ⇔ 214 Rojo: 100% Verde: 0% Azul: 0–100% Blanco: 0%
		215 ⇔ 255 Rojo: 100–0% Verde: 0% Azul: 100% Blanco: 0%
12 Rojo	000 ⇔ 255 0–100%
13 Verde	000 ⇔ 255 0–100%
14 Azul	000 ⇔ 255 0–100%
15 Blanco	000 ⇔ 255 0–100%
16 Control		000 ⇔ 007 Sin función
		008 ⇔ 015 Reiniciar todos
		016 ⇔ 023	Oscuro en movimiento panorámico/inclinación activo (5 segundos de retraso)
		024 ⇔ 031	Oscuro en movimiento panorámico/inclinación desactivo (5 segundos de retraso)
		032 ⇔ 039	Panorámico/inclinación activo por sonido; activo (5 segundos de retraso)
		040 ⇔ 047	Panorámico/inclinación activo por sonido; desactivo (5 segundos de retraso)
		048 ⇔ 055	Color activo por sonido; activo (5 segundos de retraso)
		056 ⇔ 063	Color activo por sonido; desactivo (5 segundos de retraso)
		064 ⇔ 071	Pantalla desactiva
		072 ⇔ 079	Pantalla activa
		080 ⇔ 087	Velocidad automática del ventilador
		088 ⇔ 095	Velocidad máxima del ventilador
		096 ⇔ 103	Modo de velocidad del atenuador lineal
		104 ⇔ 111	Modo de velocidad del atenuador lenta
		112 ⇔ 119	Modo de velocidad de atenuador medio
		120 ⇔ 127	Modo de velocidad del atenuador rápido
		128 ⇔ 135	Oscuro en movimiento
		136 ⇔ 143	Giro panorámico hacia adelante
		144 ⇔ 151	Giro panorámico inverso
		152 ⇔ 159	Giro inclinación hacia adelante
		160 ⇔ 167	Giro inclinación inversa
		168 ⇔ 175	Giro panorámico y inclinación hacia adelante
		176 ⇔ 183	Giro panorámico y inclinación inversa
		184 ⇔ 191	Giro panorámico hacia adelante y giro inclinación inversa
		192 ⇔ 199	Giro panorámico inverso y giro inclinación hacia adelante
		200 ⇔ 255	Reservado para utilización futura

12CH

Canal Función Valor Porcentaje/Configuración
1 Panorámico 000 ⇔ 255 0-540°
2	Inclinación	000 ⇔ 255	0-260°
3 Velocidad 000 ⇔ 255			Velocidad de panorámico/inclinación, rápido a lento
4 Obturador		000 ⇔ 031 Cerrado
		032 ⇔ 063 Abierto
		064 ⇔ 095	Estroboscopio, lento a rápido
		096 ⇔ 127 Abierto
		128 ⇔ 159	Estroboscopio de pulso, lento a rápido
		160 ⇔ 191 Abierto
		192 ⇔ 223	Estroboscopio aleatorio, lento a rápido
		224 ⇔ 255 Abierto
5 Dimmer 000 ⇔ 255 0-100%
6	Control de rueda de color virtual	000 ⇔ 015 Sin función
		016 ⇔ 031 CTC
		032 ⇔ 047	Efecto arcoiris
		048 ⇔ 063	Efecto arcoiris inverso
		064 ⇔ 079 Continua
		080 ⇔ 111	Rebote de color
		112 ⇔ 255	Reservado para utilización futura
7	Rueda de color virtual (cuando C 6 está 016 ⇔ 031)	000 ⇔ 047	Corrección de temperatura de color 2000K-2700K
		048 ⇔ 098 3200K blanco
		099 ⇔ 149 4200K blanco
		150 ⇔ 200 5600K blanco
		201 ⇔ 255 8000K blanco
	Rueda de color virtual (cuando C 6 está 032 ⇔ 047)	000 ⇔ 255	Efecto arcoiris, lento a rápido
	Rueda de color virtual (cuando C 6 está 048 ⇔ 063)	000 ⇔ 255	Efecto arcoiris inverso, lento a rápido
	Rueda de color virtual (cuando C 6 está 064 ⇔ 111)	000 Oscuro
		001 Rojo
		002 Verde
		003 Azul
		004 Blanco
		005 ⇔ 046	Rojo: 0% Verde: 0-100% Azul: 100% Blanco: 0%
		047 ⇔ 088	Rojo: 0% Verde: 100% Azul: 100-0% Blanco: 0%
		089 ⇔ 130	Rojo: 0-100% Verde: 100% Azul: 0% Blanco: 0%
		131 ⇔ 172	Rojo: 100% Verde: 100-0% Azul: 0% Blanco: 0%
		173 ⇔ 214	Rojo: 100% Verde: 0% Azul: 0-100% Blanco: 0%
		215 ⇔ 255	Rojo: 100-0% Verde: 0% Azul: 100% Blanco: 0%
8	Rojo	000 ⇔ 255	0-100%
9	Verde	000 ⇔ 255	0-100%
10	Azul	000 ⇔ 255	0-100%
11	Blanco	000 ⇔ 255	0-100%

Canal Función Valor Porcentaje/Configuración
12 Control	000 ⇔ 007 Sin función
	008 ⇔ 015 Reiniciar todos
	016 ⇔ 023	Oscuro en movimiento panorámico/inclinación activo (5 segundos de retraso)
	024 ⇔ 031	Oscuro en movimiento panorámico/inclinación desactivo (5 segundos de retraso)
	032 ⇔ 039	Panorámico/inclinación activo por sonido; activo (5 segundos de retraso)
	040 ⇔ 047	Panorámico/inclinación activo por sonido; desactivo (5 segundos de retraso)
	048 ⇔ 055	Color activo por sonido; activo (5 segundos de retraso)
	056 ⇔ 063	Color activo por sonido; desactivo (5 segundos de retraso)
	064 ⇔ 071	Pantalla desactiva
	072 ⇔ 079	Pantalla activa
	080 ⇔ 087	Velocidad automática del ventilador
	088 ⇔ 095	Velocidad máxima del ventilador
	096 ⇔ 103	Modo de velocidad del atenuador lineal
	104 ⇔ 111	Modo de velocidad del atenuador lenta
	112 ⇔ 119	Modo de velocidad de atenuador medio
	120 ⇔ 127	Modo de velocidad del atenuador rápido
	128 ⇔ 135	Oscuro en movimiento
	136 ⇔ 143	Giro panorámico hacia adelante
	144 ⇔ 151	Giro panorámico inverso
	152 ⇔ 159	Giro inclinación hacia adelante
	160 ⇔ 167	Giro inclinación inversa
	168 ⇔ 175	Giro panorámico y inclinación hacia adelante
	176 ⇔ 183	Giro panorámico y inclinación inversa
	184 ⇔ 191	Giro panorámico hacia adelante y giro inclinación inversa
	192 ⇔ 199	Giro panorámico inverso y giro inclinación hacia adelante
	200 ⇔ 255	Reservado para utilización futura

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Website: www.chauvetdj.mx
