508346 - Convertisseur audio/vidéo Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de support audio/vidéo (média convertisseur Ethernet sur fibre)
Marque	Intellinet
Modèle	508346
Port RJ45	1 port 10/100/1000 Mbps, distance max 100 m (câble Cat5e ou supérieur)
Port fibre optique	1 port monomode 1000Base-LX, connecteur SC, distance max 20 km
Alimentation	Double entrée CC redondante 12-58 V via bornier
Mécanique	Boîtier métallique, indice de protection IP40, montage sur rail DIN ou sur bureau
Voyants LED	Port RJ45 (activité, vitesse), alimentation (P), fibre optique (O), alarme (A), gestion (NMC)
Commutateur DIP	4 positions : C/D (console/données), LGY (système hérité), VLAN (inutilisé), RST (réinitialisation manuelle)
Gestion	Port console/RS232/RS485 intégré, indicateur NMC
Fonction d'alarme	Alarme de sous-tension (<12V), surtension (>58V), perte de signal (dying gasp)
Distance fibre maximale	20 km (monomode)
Température de fonctionnement	-40°C à 75°C (industriel)
Installation	Sur rail DIN (35 mm) ou sur surface plane (ventilation 25 mm)
Mise à la terre	Borne de mise à la terre du châssis pour protection contre les pointes de tension
Longueur d'onde fibre	1310 nm (typique pour 1000Base-LX)
Conformité	CE (2014/30/EU et 2014/35/EU)

FOIRE AUX QUESTIONS - 508346 Intellinet

Quel type de câble RJ45 utiliser ?

Utilisez un câble Cat5e ou supérieur pour une distance maximale de 100 m.

Comment connecter la fibre optique ?

Connectez deux convertisseurs identiques : reliez TX de l'un à RX de l'autre et vice-versa. Utilisez des câbles monomode avec connecteurs SC.

Quelle est la distance maximale supportée ?

Jusqu'à 20 km en fibre monomode pour le modèle 508346.

Comment alimenter l'appareil ?

Utilisez une source 12-58 V CC sur le bornier. Deux entrées redondantes sont disponibles pour une alimentation secourue.

Que signifie le voyant P clignotant ?

Le voyant P clignote toutes les 1s si l'alimentation est inférieure à 12 V, signalant une alarme de sous-tension.

Comment réinitialiser l'appareil à distance ?

Mettez le commutateur DIP 4 sur ON pour déclencher une réinitialisation après 24 heures. Le commutateur 1 doit être sur ON pour activer la fonction de réinitialisation à distance.

Puis-je utiliser des PD non standards ?

Oui, si le commutateur DIP 2 (LGY) est sur ON, l'appareil prend en charge les alimentations PD non standards.

Comment installer le convertisseur sur un rail DIN ?

Accrochez le clip supérieur sur la lèvre du rail DIN, puis poussez vers le bas jusqu'à enclenchement. L'installation doit être stable.

Que faire si le voyant RJ45 ne s'allume pas ?

Vérifiez le câblage, que le câble est bien inséré et que l'autre extrémité est connectée à un équipement actif. Essayez un autre câble si nécessaire.

Le boîtier est-il adapté aux environnements industriels ?

Oui, il possède un boîtier métallique avec indice IP40 et une large plage de température (-40°C à 75°C), idéal pour des conditions difficiles.

MODE D'EMPLOI 508346 Intellinet

Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508346 ou scannez le code QR figurant sur la couverture.

Traits

• Un port 10/100/1000 RJ45 pouvant supporter une distance maximale de 100 m
• Un port monomode 1000Base-LX fibre SC supportant une distance maximale de 20 km
• Boîtier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
• Option pour l'installation sur rail DIN
• Deux entrées CC redondantes (12 – 58 V) avec bloc terminal E/S

Connexions

Paires torsadées - RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et spécifications de câble de fibre dépendent au modèle (cf. Modèles).

Panneau frontal

INTELLINET Digital Industrial Media Controller 1 2 MSCI

Article DEL Couleur Statut Description
Port RJ45	Port activité Verte		Clignotant En train d'émettre ou de recevoir des données.
			Allumé Connexion est établie.
			Éteint Connexion n'est pas établie.
	Vitesse Jaune		Allumé Vitesse 1 000 Mbps.
			Éteint Vitesse 10 / 100 Mbps.
P — Power (Alimentation)	Alimentation et alarme de sous-tension d'alimentation (la priorité de l'alarme de sous-tension est supérieure à celle du voyant LED d'alimentation)	Verte	Clignote toutes les 1 s	L'alimentation de l'appareil est en dessous de la limite inférieure de la plage d'entrée de 12 V CC, déclenchant une alarme de sous-tension.
			Allumé Le canal d'alimentation est alimenté.
			Éteint Le canal d'alimentation n'est pas alimenté.
O — Optical Fiber Port (Port fibre optique)	Port fibre optique et alarme de surtension d'alimentation (la priorité de l'alarme de surtension est supérieure à celle du port fibre Link / voyant d'activité)	Verte	Clignote toutes les 0,5 s	L'alimentation électrique de l'appareil dépasse la limite supérieure de la plage d'entrée de 58 V CC, déclenchant une alarme de surtension.
			Allumé Le port fibre est connecté.
			Éteint Le port fibre n'est pas connecté.
			Clignotant En train d'émettre ou de recevoir des données.
A — Alarm (Alarme)	Indicateur de transmission de l'alarme et données de l'appareil	Rouge	Clignotant	Le port console / RS232 / RS485 envoie des données (le voyant LED clignote au rythme des données envoyées).
			Allumé Un problème a été détecté (température, signal de perte d'alimentation "dying gasp", etc.).
			Éteint Aucun problème d'alarme détecté.
N — NMC	Indicateur de gestion et réception des données	Verte	Clignotant	Le port console / RS232 / RS485 reçoit des données (le voyant LED clignote au rythme des données reçues).
			Allumé Module intégré et initialisation terminée.
			Éteint Aucun module intégré.

Panneau latéral

A B C PW11PW2 PWR1-DC12V-BW PWR2 PN0-PW1 PWR2 PWM LW MW AC D

A—Vis de châssis/Mise à la terre

ATTENTION : lors de l'installation de l'unité, connectez d'abord la borne de mise à la terre du châssis ; lors de la désinstallation de l'unité, déconnectez la borne de mise à la terre du châssis en dernier.

Câblez la borne de mise à la terre à un objet de mise à la terre pour éviter les pointes de tension.

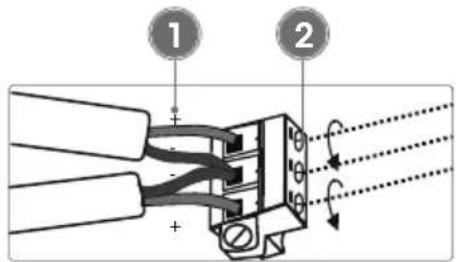

B—Installation via bloc terminal

REMARQUE : Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées. Insérez les fils d'alimentation nus dans les emplacements du terminal appropriés (fil positif dans l'emplacement positif ; fil négatif dans l'emplacement négatif).
2 Serrez les vis appropriées pour fixer les fils.
3 Installez le bloc dans le périphérique et serrez les vis.

1 2

3 W12000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

C—Commutateur DIP

Commutateur Position Description
1 — C/DSélecteur de console / données	Allumé Activer la fonction de réinitialisation à distance du PD.
	Éteint Désactiver la fonction de réinitialisation à distance du PD.
2 — LGYSystème hérité	Allumé Prend en charge les alimentations PD standards et non standards.
	Éteint Alimente uniquement les PD standards ; les blocs d'alimentation PD non standards ne sont pas pris en charge.
3 — VLANInutilisé
4 — RSTRéinitialisation manuelle	Allumé Réinitialiser l'appareil PD à distance après 24 heures.
	Éteint Relâcher la réinitialisation.

Placement

Installation en bureau

Avant d'utiliser l'appareil, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets) ;
• ac. un écartement minimal de 25 mm d'autres

objets pour une ventilation suffisante ;

- loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

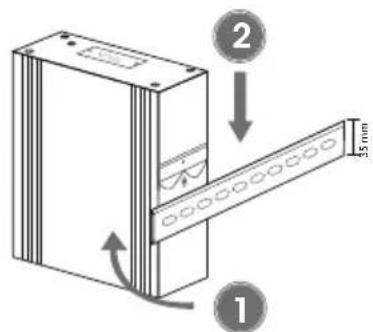

Installation du DIN-Rail

1 Angle du ressort du clip de montage sur la lèvre supérieure du rail DIN.
2 Poussez l'appareil vers le bas jusqu'à ce que le clip s'enclenche sur le rail.
3 Assurez-vous que l'installation est stable.

2 35 mm 1

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
