Tipo di prodotto	Convertitore di supporto audio/video (convertitore media Ethernet su fibra)
Marca	Intellinet
Modello	508346
Porta RJ45	1 porta 10/100/1000 Mbps, distanza max 100 m (cavo Cat5e o superiore)
Porta fibra ottica	1 porta monomodale 1000Base-LX, connettore SC, distanza max 20 km
Alimentazione	Doppio ingresso CC ridondante 12-58 V tramite morsettiera
Meccanica	Custodia metallica, grado di protezione IP40, montaggio su guida DIN o su tavolo
LED indicatori	Porta RJ45 (attività, velocità), alimentazione (P), fibra ottica (O), allarme (A), gestione (NMC)
Interruttore DIP	4 posizioni: C/D (console/dati), LGY (sistema legacy), VLAN (non utilizzato), RST (ripristino manuale)
Gestione	Porta console/RS232/RS485 integrata, indicatore NMC
Funzione di allarme	Allarme di sottotensione (<12V), sovratensione (>58V), perdita di segnale (dying gasp)
Distanza massima fibra	20 km (monomodale)
Temperatura di funzionamento	da -40°C a 75°C (industriale)
Installazione	Su guida DIN (35 mm) o su superficie piana (ventilazione 25 mm)
Messa a terra	Morsetto di messa a terra del telaio per protezione contro i picchi di tensione
Lunghezza d'onda fibra	1310 nm (tipica per 1000Base-LX)
Conformità	CE (2014/30/UE e 2014/35/UE)

Domande frequenti - 508346 Intellinet

Quale tipo di cavo RJ45 utilizzare?

Utilizzare un cavo Cat5e o superiore per una distanza massima di 100 m.

Come collegare la fibra ottica?

Collegare due convertitori identici: collegare TX di uno a RX dell'altro e viceversa. Utilizzare cavi monomodali con connettori SC.

Qual è la distanza massima supportata?

Fino a 20 km in fibra monomodale per il modello 508346.

Come alimentare il dispositivo?

Utilizzare una sorgente 12-58 V CC sulla morsettiera. Sono disponibili due ingressi ridondanti per un'alimentazione di riserva.

Cosa significa il LED P lampeggiante?

Il LED P lampeggia ogni 1 s se l'alimentazione è inferiore a 12 V, segnalando un allarme di sottotensione.

Come ripristinare il dispositivo da remoto?

Impostare l'interruttore DIP 4 su ON per attivare un ripristino dopo 24 ore. L'interruttore 1 deve essere su ON per attivare la funzione di ripristino da remoto.

Posso utilizzare PD non standard?

Sì, se l'interruttore DIP 2 (LGY) è su ON, il dispositivo supporta alimentazioni PD non standard.

Come installare il convertitore su una guida DIN?

Agganciare la clip superiore sul labbro della guida DIN, quindi spingere verso il basso fino allo scatto. L'installazione deve essere stabile.

Cosa fare se il LED RJ45 non si accende?

Verificare il cablaggio, che il cavo sia inserito correttamente e che l'altra estremità sia collegata a un'apparecchiatura attiva. Provare un altro cavo se necessario.

Il contenitore è adatto agli ambienti industriali?

Sì, ha una custodia metallica con grado IP40 e un'ampia gamma di temperatura (da -40°C a 75°C), ideale per condizioni difficili.

MANUALE UTENTE 508346 Intellinet

I Media converter collegano due reti Ethernet su una distanza più lunga usando un cavo in fibra ottica.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/508346 o scansiona il codice QR presente sulla copertina.

Caratteristiche

• Una porta RJ45 10/100/1000 supporta distanza massima di 100 m
• Una porta monomodale in fibra ottica 1000Base-LX che supporta una distanza massima di 20 km
• Alloggiamento in metallo compatto IP40 per resistere a condizioni industriali difficili
  • Installazione su guida DIN opzionale
• Due ingressi CC ridondanti (12 - 58 V) con morsettiera I / O

Connessioni

Twisted Pair - RJ45

Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio, a un Ethernet switch. Cat5e o cablaggi superiori sono consigliati.

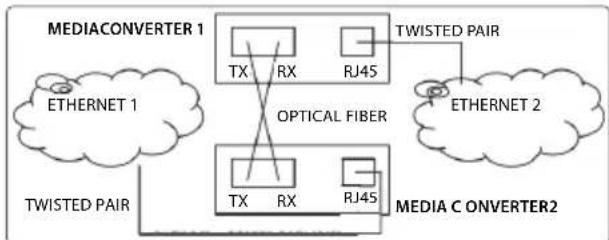

Fibra Ottica

Come indicato sopra, i due cavi in fibra ottica devono essere collegati idealmente tra due media converter identici. Creare un collegamento tra Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1 RX a Media Converter 2 TX. La distanza massima e le specifiche del cavo in fibra ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)

Esempio

Pannello frontale

Articolo LED Colore Stato Descrizione
RJ45 Port	Attività porta Verde		Lampeggiante Invio o ricezione dati.
			Acceso Porta di connessione valida.
			Spento Nessura connessione stabilita.
	Velocità Giallo		Acceso Velocita di 1000 Mbps.
			Spento Velocita di 10 / 100 Mbps.
P — Power (Alimentazione)	Allarme alimentazione e sottotensione di alimentazione (la priorità dell'allarme di sottotensione è superiore al LED di alimentazione)	Verde	Lampeggiante con frequenza 1s	L'alimentazione dell'apparecchio è inferiore del limite minimo dell'intervallo di ingresso di CD 12 V, come indica l'allarme di sottotensione.
			Acceso Canale di alimentazione alimentato.
			Spento Canale di alimentazione non alimentato.
O — Optical Fiber Port (Porta in fibra ottica)	Allarme della porta in fibra ottica e di sovratensione dell'alimentazione (la priorità dell'allarme di sovratensione è superiore al LED di attivazione/ collegamento della porta in fibra ottica)	Verde	Lampeggiante con frequenza 0,5s	L'alimentazione dell'apparecchio è superiore al limite massimo dell'intervallo di ingresso di CD 58 V, come indica l'allarme di sovratensione.
			Acceso Porta in fibra ottica collegata.
			Spento Porta in fibra ottica scollegata.
			Lampeggiante Invio o ricezione dati.
A — Alarm (Allarme)	Allarme dispositivo e indicatore di trasmissione dati	Rosso	Lampeggiante	La porta della console/RS232/RS485 sta inviando dati (LED lampeggiante al ritmo di trasmissione dati).
			Acceso Rilevamento di problema (temperatura, dying gasp, ecc.).
			Spento Nessun problema di allarme rilevato.
N — NMC	Indicatore di gestione e ricevimento dati	Verde	Lampeggiante	La porta della console/RS232/RS485 sta ricevendo dati (il LED lampeggia alla velocità di ricezione dei dati).
			Acceso Modulo integrato e inizializzazione completata.
			Spento Nessun modulo incorporato.

Pannello laterale

A—Vite di messa a terra del telaio

ATTENZIONE: quando si installa l'unità, collegare prima la messa a terra del telaio, in sede di disinstallazione, scollegare la messa a terra per ultima.

Fissare il terminale di messa a terra su un oggetto con messa a terra per prevenire i picchi di potenza.

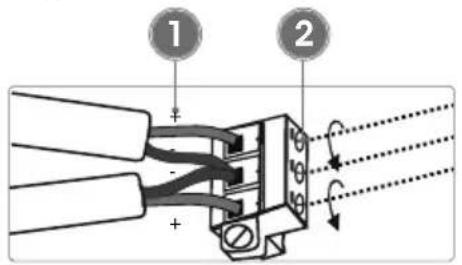

B—Installazione morsettiera

Nota: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate. Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
2 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingresso).
3 Installare il blocco nel dispositivo e serrare le viti.

Interruttore Posizione Descrizione
1 — C/DConsole/Selettore dati	Acceso Attivare la funzione di reset PD remoto.
	Spento Disattivare la funzione di reset PD remoto.
2 — LGYLegacy	Acceso Supporta alimentatori PD standard e non standard.
	Spento Alimenta solo PD standard; alimentatori PD standard non supportati.
3 — VLANNon utilizzato
4 — RSTRipristino manuale	Acceso Resetare il dispositivo PD remoto dopo 24 ore.
	Spento Rilascia ripristino.

Posizionamento

Installazione desktop

Prima di utilizzare il prodotto si consiglia di posizionare il dispositivo:

• su una superficie piana che possa sostenerne il peso (o qualsiasi altro oggetto di cui tenere conto);
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione;
• lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.

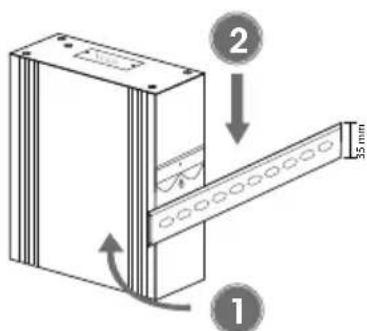

Installazione su guida DIN

1 Posizionare ad angolo la molla della clip di montaggio sul bordo superiore della guida DIN.
2 Spingere il dispositivo verso il basso finché la clip non scatta sulla guida.
3 Verificare la stabilità del montaggio.
