Littora 200 ICW 6 - Haut-parleur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable
Marque	Focal
Modèle	Littora 200 ICW 6
Diamètre du haut-parleur	6,5" (165 mm)
Profondeur d'encastrement	95,5 mm
Puissance ampli recommandée	25 - 130 W
Impédance nominale	8 ohms
Sensibilité (2,83 V/1 m)	89 dB
Bande passante	65 Hz - 28 kHz
Tweeter	Aluminium à dôme « M »
Certification IP	IP65 (étanche à la poussière et aux jets d'eau)
Réglage du filtre	Intérieur / Extérieur (Indoor/Outdoor switch)
Grille	Aluminium prête à peindre
Résistance UV	Oui
Température d'utilisation	-25°C à 90°C
Connecteur	Étanche DT06-2S
Nombre de points de fixation	4
Matériau de la membrane	Iris IP (fibre de carbone et polypropylène)
Entretien	Dépoussiérage avec un chiffon sec ; taches : chiffon humide, sans solvant
Sécurité	Installation par un professionnel qualifié ; ne pas immerger ; ne pas utiliser de produits corrosifs
Pièces fournies	Enceinte, grille circulaire, raccord de câbles, guide rapide, consignes de sécurité
Certifications	ROHS, ROHS 2, ROHS CHINE, REACH
Garantie	2 ans (France)

FOIRE AUX QUESTIONS - Littora 200 ICW 6 FOCAL

Quelle est la puissance d'amplification recommandée pour le Littora 200 ICW 6 ?

La puissance d'amplificateur recommandée est de 25 à 130 W pour un fonctionnement optimal.

Comment installer l'enceinte dans un plafond existant ?

Découpez un trou circulaire du diamètre approprié, passez les câbles en laissant environ 50 cm de marge, connectez le raccord étanche fourni, puis insérez l'enceinte et serrez les pattes rotatives avec un tournevis jusqu'à résistance.

Puis-je peindre la grille de l'enceinte ?

Oui, la grille est en aluminium prête à peindre. Nettoyez-la avec un détergent doux, poncez légèrement avec un papier abrasif grain 300, puis peignez avec un pistolet. Veillez à ne pas obstruer les trous de la grille.

Que signifie le réglage Indoor/Outdoor ?

Un commutateur situé à l'arrière permet d'adapter la réponse du haut-parleur selon qu'il est installé en intérieur (Indoor) ou en extérieur (Outdoor). Cela optimise les performances en fonction de l'environnement.

L'enceinte est-elle résistante à l'eau ?

Oui, elle possède une certification IP65, ce qui signifie qu'elle est totalement protégée contre la poussière et résiste aux jets d'eau. Cependant, ne l'immergez pas et évitez un ruissellement permanent.

Quel type de câble dois-je utiliser ?

Utilisez un câble de qualité, de section adaptée à la longueur. Repérez la polarité (+/-) et prévoyez environ 50 cm de câble à l'intérieur du mur pour faciliter le raccordement.

Comment entretenir l'enceinte ?

Dépoussiérez avec un chiffon sec. En cas de tache, utilisez un chiffon légèrement humide. N'utilisez jamais de solvants, détergents abrasifs ou alcool.

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur d'encastrement est de 95,5 mm. Assurez-vous que le mur ou plafond offre suffisamment d'espace pour l'installation.

Puis-je utiliser ce haut-parleur avec un amplificateur de plus de 130 W ?

Il est recommandé de ne pas dépasser la puissance recommandée. Un amplificateur trop puissant peut endommager le haut-parleur. Mieux vaut utiliser un ampli de puissance légèrement supérieure à la puissance totale de l'installation (environ 20%) pour éviter la saturation.

Que faire si l'enceinte dégage de la fumée ou une odeur inhabituelle ?

Coupez immédiatement l'alimentation électrique et cessez d'utiliser le produit. Contactez votre revendeur Focal. Ne tentez pas de réparer l'appareil vous-même.

MODE D'EMPLOI Littora 200 ICW 6 FOCAL

Manuale d'uso / Manual de uso / Manual de'utilisation /

Manuel d'utilisation / User manual

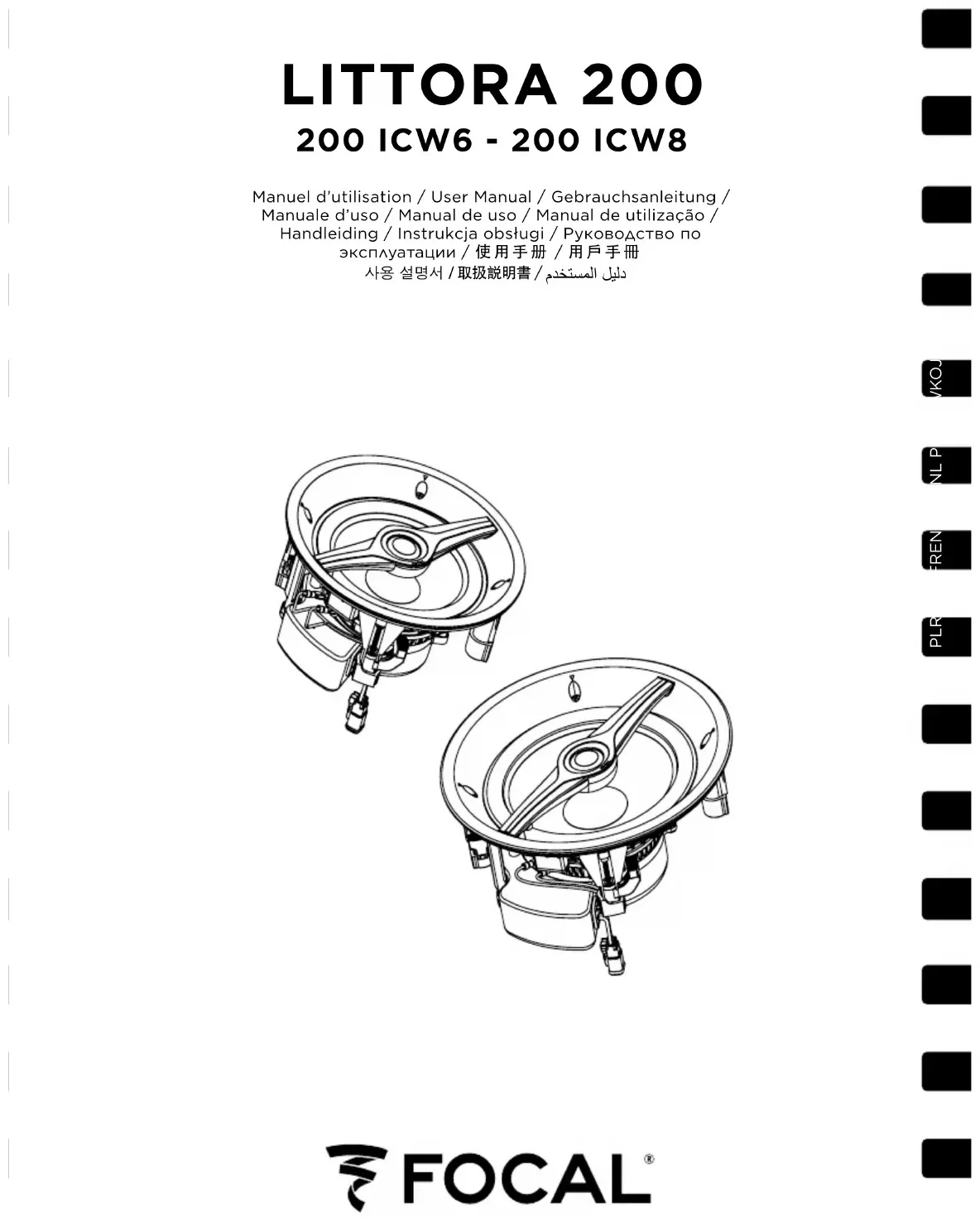

LITTORA 200

Manuel d'utilisation / User manual

LITTORA 200 ICW6
Diamètre 6.5"
Puisance d'amplificateur recommendée 25 - 130 W
Impédance nominale 8 ohms
Impédance minimale 4,2 ohms à 150 Hz
Sensibilité (2,83 V/1 m)	89 dB
Bande passante	65 Hz - 28 kHz
Tweeter Aluminium à dôme « M»
Certification IP IP65 (ASTMB117)
Réglage de filtrre Indoor/Outoor switch
Grille Aluminium prête à peindre
Résistance UV Oui (ASTMG53)
Températures d'utilisation -25°C à 90°C
Nombre de points de fixation 4
Connecteur Etanche DT06-2S
Profondeur d'encastrement 95,5 mm
Certifications	ROHS, ROHS 2, ROHS CHINE, REACH

LITTORA 200 ICW8
Diamètre 8"
Puisance d'amplificateur recommendée 25 - 150 W
Impédance nominale 8 ohms
Impédance minimale 4,2 ohms à 150 Hz
Sensibilité (2,83 V/1 m)	90 dB
Bande passante	48 Hz - 28 kHz
Tweeter Aluminium à dôme « M»
Certification IP IP65 (ASTMB117)
Réglage de filtré Indoor/Outoor switch
Grille Aluminium prête à peindre
Résistance UV Oui (ASTMG53)
Températures d'utilisation -25°C à 90°C
Nombre de points de fixation 4
Connecteur Etanche DT06-2S
Profondeur d'encastrement 113 mm
Certifications	ROHS, ROHS 2, ROHS CHINE, REACH
	LITTORA 200 ICW6
Diameter 6.5"
Recommended amp power 25 - 130W
Nominal impedance 8 ohms
Minimal impedance 4.2 ohms à 150Hz
Sensitivity (2.83V/1m)	89dB
Frequency response	65Hz - 28kHz
Tweeter 'M'-shaped aluminium dome
IP certification IP65 (ASTMB117)
Tweeter setting Indoor/Outdoor switch
Crossover setting Ready-to-paint aluminium
Grille Yes (ASTMG53)
UV resistance -25°C à 90°C
Number of mounting points 4
Connector DT06-2S sealed
Mounting depth 3	3/4" (95.5mm)
Certifications	ROHS, ROHS 2, ROHS CHINE, REACH

!	Symbole de mise en garde. Ce symbole est destiné à prévenir l'utilisateur de la présence d'instructions importantes mentionnées et relatives à la manipulation, la mise en œuvre et l'entretien de l'appareil.
1. Lire ces instructions.2. Conserver ces instructions.3. Tenir compte de toutes les mises en garde.4. Suivre toutes les instructions.5. ÀpRES avoir déballé le produit, veiller à ne pas laisser l'emballage à portée des enfants. Il présente un risque de suffocation.6. Ne jamais utiliser des produits chimiques ou détergents abrasifs pour nettoyer l'appareil. Nettoyer uniquement avec un chiffon sec.7. N'obstruer aucun orifice de ventilation. Installer l'appareil en suivant les instructions du fabricant.8. Ne pas installer ou entreprises l'appareil à proximé d'une source de chaleur telle qu'un radiateur, une cusinière, une baguche de chauffage ou tout autre appareil dissipant de la chaleur.9. L'appareil ne doit pas être exposé à une température supérieure à 65°C.10. Ne pas soumettre le produit à un ruisissement d'eau permanent.11. Ne pas installer le produit dans des zones susceptibles d'être immershées.12. Ne jamais insérer unquelconque object par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec des composants soumis à de haute tensions ou les court-circuiter et ainsi occasionner un incendie ou un chic électrique.13. Si le produit dégage de la fumée ou une oédre inhabituelle, couper immeditatement l'alimentation électrique (lemettre en mode veille) et cesser de l'utiliser. Contacter votre revendeurs d'es que possible.14. Utiliser les accessoires recommandés par le fabricant.15. Si des cordons ou faisceaux sont fournis, les utiliser de façon adéquate comme mentionné dans la notice sans les replacer, ni les modifier.	16. Ne pas tenter pas de réparer cet appareil par vos propres moyens.L'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques.17. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tel que la déterioration du cable ou de la fiche d'alimentation, l'insertion d'objets, le déversement de liquide à l'intérieur de l'appareil, le mauvais fonctionnement ou la chute de l'appareil.18. Àprès toute intervention ou réparation de l'appareil, demander au technician de maintenance de procédé à des tests afin de vérifier que le produit fonctionne en toute sécurité.19. Lorsque le remplacement de composants est nécessaire, s'assurer que sont mis en œuvre des composants spécifiés par le fabricant ou représentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non-conformes peuvent provoquer incendies, chocs électriques ou autres risques.20. Tout dommage affectant le produit invalidera sa certification IP. Ainsi, tout contact d'un liquide ou d'un solde avec le produit pourrait partager un danger pour l'utiliser ou pourrait endommaser un appareil électronique tiers connecté au produit.21. Si un caisson de basses est installé, il est primordial de sécuriser l'installation en le fixant fermement. Nous recommendons de fixer le caisson au sol ou à uneEDI. S'il n'est pas installé correctement, il pourrait constituer un projectile en cas d'accident. Ce point est d'autant plus important si le caisson est installé dans un espace ouvert.	22. Si le produit est destiné à être installé sur un bateau : en navigation et lors de manoeuvres, utiliser le système audio à un volume raisonnable affirm de ne pas compromètementYOUR securité ou celle d'autrui. Au mouillage, respecter les réglementations en vigueur relatives à la pollution sonore.23. Certains utilisateurs n'ont pas l'autonomie suffisante pour utiliser le produit theirs sans Danger. En particulier, les enfants âgés de moins de 14 ans et les personnes représentant certaines déficiencies doivent être impératifement surveillés et/ou accompagnés lors de l'utilisation de l'appareil.24. Afin d'évitier des dommages auditifs évientels, ne pas écouter les enceintes à un niveau sonorelevé pendant une longue durée. L'écoute d'enceintes à fortepuisance peut endommaser l'oreille de l'utilisateur et entrainer des troubles auditifs (surdité-temporaire ou définitive, bourdonnements d'oreille, acouphênes, hyperacousie). L'exposition des oreilles à un volumecompassif (supérieur à 85 dB) pendant plus d'une heures peut endommaser l'ouïe irréversiblement.(CEI 60417-6044)

Les modalités d'installation et de fixation des enceintes surquelque surface qu'elle soit (support, ancrage au sol, etc.) répondent à des conditions et normes d'installation, d'aménagement, de sécurité et de cablage en vigueur applicables aux surfaces et/ou supports concernés. De plus, les produits peuvent vibrer et endommager les supports sur lesquels ils sont fixés. C'est la raison pour laquelle l'opération d'installation doit être effectuee par un professionnel enn qualifie, connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie

de destination à un support ou une installation donnée, la mise en œuvre de l'installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas d'incident, accident et/ou toute autre conséquence ou dommage de celui nature qu'il soit lié à l'installation des enceintes.

Pour validation de la garantie Focal-JMlab, il est maintainant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Voue nez dacqir un prodit Fcal et nous you en remercions. Bienvena dans notre univers, cui de la Haute-Fidite. Innovation, tradition, excellence et pleasir sont nos valeurs ; notre seul objectif est de you offrir un son pur, fidele et riche. Afin d'exploiter toutes les performances de voyage produit, nous you conseillons de dire les instructions de ce livre puis de le conserv soigneusement pour you y referer ulterieurement.

Contenu de l'emballage :

• 1 x enceinte de la gamme 200 Series
• 1 x grille circulaire
• 1 x raccord de câbles
• 1xquickstart
• 1 x consignes de sécurité et conditions de garantie

Point-clés

Tweeter à dôme « M » en aluminium : Le tweeter utilise la technologie du dôme « M » exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité ideale. L'aluminium du dôme, matériel résistant à la corrosion, garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.

Haut-parleur à membrane Iris IP : Toutes les membranes des haut-parleurs de la gamme 200 Series sont fabriquées avec la technologie sandwich Iris IP. L'Iris IP est une membrane qui intègre de la fibre de carbone à du polypropylene offrant d'excellentes performances en termes de rigidity et un amortissement idéal en moyenne fréquence. La suspension du haut-parleur en Santopréne* co-moulé assure la fiabilité dans un environnement difficile et la stabilité dans le temps.

Grille de protection: Facilité de mise en place, bonne intégration. Ne rouille pas.

Filtrage mode indoor / outdoor : Il est possible d'adapter les performances du haut-parleur s'il est installé en interieur ou en extérieur. Pour cela, cliquer sur un bouton au niveau de la face arriere du haut-parleur (fig. 3).

Certification IP65 : Le produit est entierement etanche contre les intrusions de poussiere et est protegé contre les jets d'eau.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risquent de détruire le tweeter. La capacité dynamique et la définition des enceintes Intégration 200 Series sont suffisamment élevées pourmettre en évidence les qualités et defaults des amplificateurs qui leur seront associés.

L'utilisation d'un amplificateur délivrant une puissance 20% supérieure à la puissance totale de l'installation est recommandée pour évider toute surcharge ou endommagement des produits.

Votre revendeur vous conseillera selon vos goûts et votre budget.

Veiller a respecter les recommendations de sua re amplificateur afin de brancher correctement chaque produit 200 Series.

Positionnement des encéintes

Les enceintes de la gamme 200 Series ont ete estudiees pour restituer le plus fidement possible toutes les formes de musiques. Il convient neanmoins d'observer quels regles simples pour optimiser leurs performances, garantir un bon equilre tonal et une image sonore realiste.

Utilisation diffusion sonore (Plafond)

Pour une utilisation en diffusion de fond sonore (chaque enceinte fonctionne independamment des autres), les enceintes peuvent etre installees suivant vos besoin et les contraintes de l'espace. Toutefois, prendre soin de ne pas installer les enceintes trop pres d'un mur ou d'un angle afin d'eviter un exces de niveau des basses fréquences.

Câblage avant l'installation

Vou ne pourrez envisager le montage de vos enceintes qu'après la pose des cables. S'assurer de laisser suffisamment de longueur de cable pour pouvoir connecter facilement votre produit. Nous vous conseillons d'utiliser du cable avec un repere de manière à respecter la polarité des haut-parleurs (+/-). Choisisir des cables de qualite et de section appropriées à la longueur : votre revendeur saura vous conseiller.

INSTALLATION

Les modalités d'installation et de fixation des enceintes surquelque surface qu'elle soit (mur, plafond, etc.) repondent a des conditions et normes d'installation, aménagement, de sécurité et de cablage en vigueur applicables aux surfaces et/ ou supports sur lesquels elles sont fixées. De plus, les produits peuvent vigorer et endommager les supports dans lesquels ils sont installés. C'est la raison pour laquelle l'opération d'installation correspondante doitetre effectuee par un professionnel qualifie, connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie de destination a un support ou une installation donnée, la mise en oeuvre de I'installation des enceintes relevant du seul client. Focal ne saurait donc etre tenue responsable a quelque titre que ce soit en cas d'incident, e decrochage, chute, accident et/ou toute autre consquence ou dommage de quelque nature qu'il soit lie a I'installation des enceintes.

Avant d'installer les enceintes, s'assurer que les emplacements choisis au plafond/mur/sol ne sont pas obstrués, par le passage d'un conduit d'aération par exemple ou par tout cable qui risque de génér l'installation. Utiliser les outils appropriés pour vous aider à déterminer l'endetroit ajustat pour l'installation.

Ces produits sont certifiés IP65, ils ont une résistance accrue à l'eau et une étanchéité complète à la poussière. Pour preserver leur durée de vie, il est néanmoins déconseilé de les soumettre à un ruissemblent d'eau permanent par ailleurs, il ne faut jamais les immerger. Àpres une intempérie importante, il convient d'attendre quelques heures avant de remettre l'installation sous tension; un séchage naturel permettra de retrouver un fonctionnement audio nominal.

ll est possible d'installer nos haut-parleurs dans nos supports inclines (6^ ,8^ et 10^ ) disponibles en accessoire. Ceux-ci permettent une inclinaison de 30^ du haut-parleur instalé.

Construction exlante

• S'assurer que le plafond/mur est suffisamment écais pour pouvoir installer le produit.
• N'envisager le montage des enceintes qu'après la pose des cables. Les associer au raccord de cables fourni pour une parfaite etanchete (fig. 2). S'assurer de laisser suffisamment de longueur de cable pour connecter facilement votre produit (environ 50~cm ) (fig. 3). Nous vous conseillons d'utiliser du cable pour vu d'un repere permettant de respecter la polarite des haut-parleurs (+ / -) . Choiser des cables de qualite et de section appropriees à la longueur : votre revendeur saura vous conseiller.
• La fixation de l'enceinte au mur et au plafond est effectuee par des pattes rotatives. Pour cela, introduire l'enceinte dans la decoupe et serrer la vis des pattes de fixation dans le sens horaire a I'aide d'un tournevis cruciforme ou d'une visseuse. En cas d'utilisation d'une visseuse, s'assurer que le couple de serrage soit regle sur une valeur faible, pour ne pas risquer d'endommager les pattes de fixation (fig. 5). L'enceinte sera suffisamment fixe lorsque vous ressentirez une resistance en fin de serrage.

Nouvelle construction

• Utiliser un outil approprié pour pratiquer une ouverture circulaire dans le plafond/mur (fig. 1).
• Préparer les cables et s'assurer de laisser suffisamment de longueur de cable pour pouvoir connecter facilement votre produit (environ 50 cm). Les associé au raccord de cables fournir pour une parfaite étanchéité (fig. 2). Nous vous conseillons d'utiliser du cable avec un repère de manière à respecter la polarité des haut-parleurs (+/-). Choisir des cables de qualité et de section appropriée à la longueur : toute revendeur saura vous conseiller (fig. 3).
• La fixation de l'enceinte dans le mur se fait par des pattes rotatives. Pour cela, introduire l'enceinte dans la découpe et serrer la vis des pattes de fixation dans le sens horsaire à l'aide d'un tournevis cruciforme ou d'une visseuse. En cas d'utilisation d'une visseuse, s' assurer que le couple de serrage soit régèle sur une valeur faible, pour ne pas risquer d'endommager les pattes de fixation (fig. 5). L'enceinte sera suffisamment fixée lorsque vous ressentirez une résistance en fin de serrage.

PRECAUTIONS PARTICULARIES

Entretien

L'entretien des enceintes d'intégration 200 Series se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles à récurer pour nettoyer la surface de l'enceinte.

Peinture

La grille des produits 200 Series peut etre peinte afin dharmoniser le produit avec voire environnement. Pour un résultat optimal, il est souhaitable de nettoyer les surfaces a peindre avec un detergent léger pour retirer les eventuelles traces de graisse et de les poncer légerement avec un papier abrasif tres fin (grains 300 environ). Retirer la grille du produit et la peindre à l'aide d'un pistolet à peinture. Nous recommendons I'ajout d'une protection derriere la grille afin de ne pas risquer de peindre d'autres éléments. La peinture utilisée peut etre de meme nature que la peinture murale. Sassurer de ne pas obstruer la grille avec de la peinture, cela altererait la qualite sonore de I'ensemble.

Période de rodage

Les haut-parleurs utilisés sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodgage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine à niveau moyen. Une fois les caractéristiques des haut-parleurs totalment stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Intégration Littora 200.

Conditions de garantie

En cas de problème, s'adresser à votre revendeur Focal.

La garantie legale pour la France sur tout matériel Focal est de 2 ans à partir de la date d'achat. En cas de non-conformite du matériel, celui-ci doit être expédié, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel vous sera réparé ou remplace selon les conditions applicables en matière de garantie légale à la date d'achat de l'appareil. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées ou mises en œuvre locally par le distributeur officiel Focal de chaque pays, conformément aux lois en vigueur sur le territoire concerné.
