MODE D'EMPLOI DWA-01D SONY

Une pression acoustique excessive en provenance des écouteurs ou du casque peut provoquer une baisse de l'acuité auditive. Pour utiliser ce produit en toute sécurité, évitez l'écoute prolongée à des pressions sonores excessives.

Pour les utilisateurs au Canada

L'utilisation doit répondre aux deux conditions suivantes : (1) ce matériel ne doit pas provoquer de brouillage et (2) il doit accepter tout brouillage, même celui qui est susceptible d'affecter son fonctionnement.

Pour les clients en Europe

Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique (EMC) émise par la Commission de la Communauté européenne.

La conformité à cette directive implique la conformité à la norme européenne suivante :

• EN301489-1/9/17:

Questions de compatibilité électromagnétique et de spectre radioélectrique (ERM)

Compatibilité électromagnétique (EMC) Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon.

Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.

Table des matières

Caractéristiques ....32

Avant/arrière/côté 32

Dessous 33

Fixation et raccordements ....35

Fixation de récepteur/du tuner ....35

Fixation/retrait du caméscope ....35

Combinaison de deux adaptateurs DWA-01D .....36

Schéma fonctionnel.... 38

Dépannage 39

Remarques importantes sur le fonctionnement .....41

Remarques sur l'utilisation de l'adaptateur .....41

A propos du nettoyage ....41

Spécifications 42

Caractéristiques

L'adaptateur sans fil DWA-01D permet au récepteur numérique sans fil optionnel DWR-S01D ou au tuner synthétisé UHF WRR-855 d'être monté à l'arrière des caméscopes Sony. Combiné au DWR-S01D ou au WRR-855, le DWA-01D peut aussi fonctionner comme récepteur sans fil portable.

Grand choix de sorties audio

Pour atteindre une performance optimale, le DWA-01D est équipé d'une grande variété d'interfaces. L'un des connecteurs de sortie audio analogique peut être réglé de façon à émettre un signal au format numérique AES/EBU. Un connecteur d'entrée word sync est fourni à des fins d'utilisation diverses.

Sortie de contrôle

L'unité est équipée d'un connecteur de sortie de contrôle afin de permettre un contrôle facile de la sortie audio.

Mécanisme unique d'assemblage

Le DWA-01D est équipé d'un support d'assemblage permettant aux deux adaptateurs DWA-01D d'être facilement combinés. Cela est particulièrement pratique lorsque deux paires composées du DWR-S01D et du DWA-01D sont utilisées simultanément en tant que système de réception à quatre canaux.

Structure imperméable

En montant correctement le DWR-S01D ou le WRR-855 au DWA-01D, vous obtenez une structure imperméable.

Identification des parties

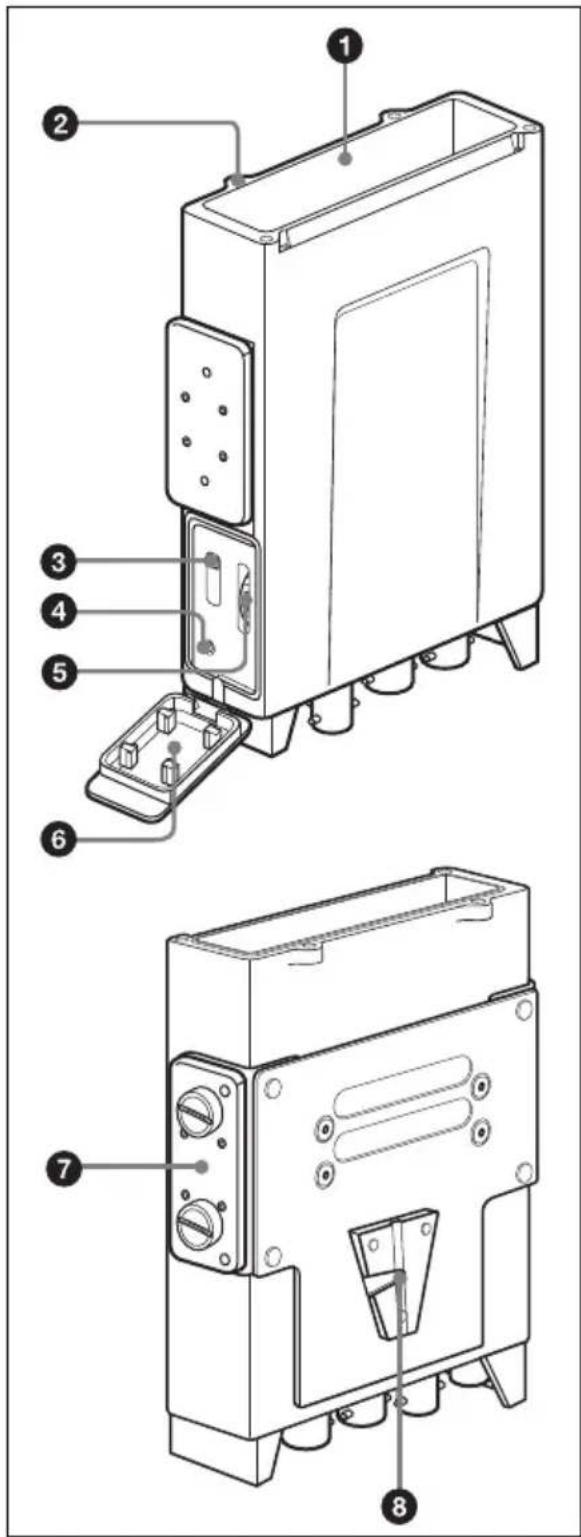

Avant/arrière/côté

①Logement du récepteur sans fil

Insérez ici le DWR-S01D ou le WRR-855 optionnel.

Pour en savoir plus sur la fixation du récepteur ou du tuner sur le DWA-01D, consultez « Fixation de récepteur/du tuner » à la page 35.

②Orifices pour vis du récepteur sans fil

Faites-y passer les vis de montage pour bien fixer le récepteur/le tuner.

③ Sélecteur de sortie de contrôle

Sélectionne la sortie audio du connecteur PHONES.

1 : émet l'audio du connecteur OUTPUT1 vers les canaux L/R (de gauche et de droite).

1+2 : l'audio du connecteur OUTPUT1 est mélangé à l'audio du connecteur OUTPUT2 (uniquement lorsque le connecteur OUTPUT2 est réglé pour émettre un signal analogique) et émis vers canaux L/R.

2 : émet l'audio du connecteur OUTPUT2 (uniquement lorsque le connecteur OUTPUT2 est réglé pour émettre un signal analogique) vers les canaux L/R. Lorsque le WRR-855 est fixé, il n'y a aucune sortie audio du connecteur PHONES.

Remarque

La sortie de contrôle est répartie de la sortie de signal analogique aux connecteurs OUTPUT1/2. Lorsque l'audio émis par le connecteur OUTPUT1 est modifié sur le DWR-S01D à l'aide de la fonction ANALOG OUTPUT1, la sortie moniteur change en conséquence.

4 Connecteur PHONES (sortie de contrôle) (3,5 mm, prise TRS, pointe : L, anneau : R, corps : masse)

Raccordez ici le casque. Sélectionnez le signal de sortie à l'aide du sélecteur de sortie de contrôle.

⑤Commande du niveau de contrôle

Ajuste le niveau de sortie de contrôle

⑥ Cache de la section de contrôle audio

Il s'agit du cache de la prise et des commandes de la section de contrôle audio. Lorsque vous n'utilisez pas le casque, fermez ce cache.

⑦Support d'assemblage

Permet de combiner deux adaptateurs DWA-01D.

Pour en savoir plus sur la façon de combiner deux adaptateurs DWA-01D, consultez « Combinaison de deux adaptateurs DWA-01D » à la page 36.

⑧Support de montage en V

Il s'agit d'un support utilisé pour la fixation au caméscope.

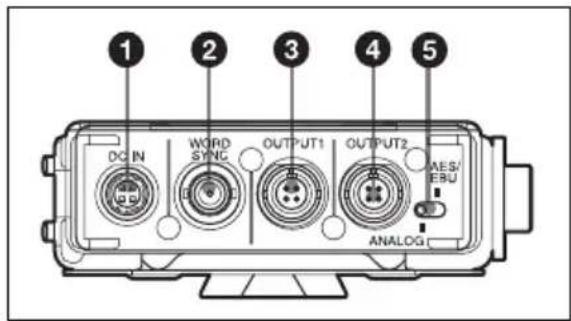

Dessous

1 2 3 4 5 DC IN WORD SYNC OUTPUT1 OUTPUT2 AES/ EBU ANALOG

① Connecteur DC IN (entrée d'alimentation externe) (4 broches)

Raccordez-le au connecteur de sortie d'alimentation externe du caméscope à l'aide du câble d'alimentation CC fourni. Ce connecteur prend en charge une tension d'alimentation comprise entre 10 V CC et 17 V CC.

②Connecteur WORD SYNC (entrée word sync) (type BNC)

Prend en charge un signal de synchronisation externe.

Lorsque le DWR-S01D est fixé et que le signal de synchronisation est reçu, le fonctionnement du DWR-S01D peut être synchronisé avec l'ensemble du système audio. Afin que le fonctionnement du DWR-S01D puisse être synchronisé, sélectionnez « AUTO » ou « EXTERNAL » dans l'élément SYNC SOURCE du menu UTILITY du DWR-S01D.

Notez que ce connecteur ne fonctionne pas lorsque le WRR-855 est fixé.

Pour en savoir plus sur la fréquence du signal de synchronisation, consultez le mode d'emploi fourni avec le DWR-S01D.

Remarque

Même lorsque la terminaison 75 ohms a été ajoutée sur le DWR-S01D, ce connecteur fonctionne toujours comme le connecteur d'entrée d'impédance élevée quand le DWR-S01D est hors tension.

③ Connecteur OUTPUT1 (sortie audio analogique) (4 broches)

Emet un signal audio analogique équilibré. Lorsque le DWR-S01D est fixé, l'audio du tuner 1 ou 2 peut être sélectionné dans le menu UTILITY du DWR-S01D. La sortie de ce connecteur est réglée par défaut sur l'audio du tuner 1.

Lorsque le WRR-855 est fixé, l'audio est émis par ce connecteur uniquement.

1:NC

2:Hot

3:Cold

4:GND

④ Connecteur OUTPUT2 (sortie audio analogique/numérique) (4 broches)

Lorsque le DWR-S01D est fixé, ce connecteur émet un signal audio analogique équilibré ou un signal audio numérique au format AES3.

Le signal de sortie peut être sélectionné à l'aide du sélecteur ANALOG AES/EBU.

Lorsque ce sélecteur est réglé sur ANALOG, l'audio du tuner 2 est émis. Notez que ce connecteur ne fonctionne pas lorsque le WRR-855 est fixé.

1:NC

2:Hot

3:Cold

4:GND

⑤ Sélecteur ANALOG AES/EBU

Lorsque le DWR-S01D est fixé, ce sélecteur détermine le signal émis par le connecteur OUTPUT2.

ANALOG : un signal audio analogique équilibré est émis.

AES/EBU : un signal audio numérique au format AES3 est émis.

Notez que ce sélecteur ne fonctionne pas lorsque le WRR-855 est fixé.

Fixation et raccordements

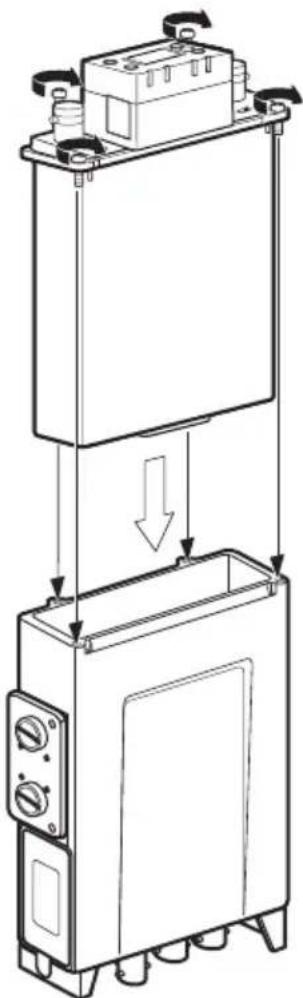

Fixation de récepteur/du tuner

Insérez le DWR-S01D ou le WRR-855 dans le logement du récepteur sans fil.

1 Insérez le récepteur/tuner dans le logement du récepteur sans fil après avoir vérifié le sens du connecteur D-sub 15 broches à l'intérieur du logement et celui du récepteur/tuner.

2 Serrez les quatre vis de montage du récepteur/tuner à l'aide d'un tournevis.

Remarque

Si l'une des vis n'est pas assez serrée, la structure ne sera pas imperméable ou fonctionnera mal en raison des vibrations qui peuvent se produire.

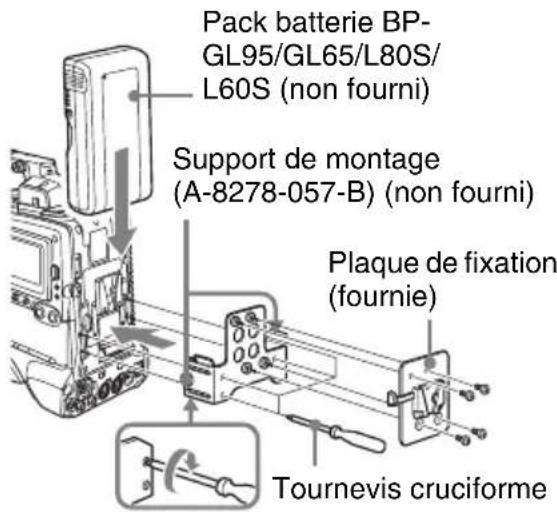

Fixation/retrait du caméscope

Utilisez le DWA-01D pour monter le récepteur sans fil à l'arrière du caméscope Sony. Pour cela, vous avez besoin d'un support de montage optionnel (A-8278-057-B) et de la plaque de fixation fournie avec le DWA-01D. Pour retirer le DWA-01D de la plaque de fixation, poussez le levier de déverrouillage situé sur la plaque de fixation.

Pack batterie BP- GL95/GL65/L80S/ L60S (non fourni) Support de montage (A-8278-057-B) (non fourni) Plaque de fixation (fournie) Tournevis cruciforme

Pour raccorder le câble d'alimentation

A l'aide du câble d'alimentation CC fourni avec le DWA-01D, raccordez le connecteur DC IN au connecteur DC OUT du caméscope.

Pour raccorder les câbles audio

Pour le caméscope qui prend en charge l'audio analogique uniquement

Utilisez les câbles audio fournis avec le DWA-01D pour raccorder les connecteurs OUTPUT1 et 2 aux connecteurs AUDIO IN du caméscope.

Pour le caméscope qui prend en charge l'audio numérique

Réglez le sélecteur ANALOG AES/EBU sur AES/EBU et raccordez le connecteur OUTPUT2 au connecteur AUDIO IN du caméscope à l'aide d'un câble audio fourni avec le DWA-01D. Veillez à régler le caméscope de façon à ce que le connecteur AUDIO IN prenne en charge le signal audio numérique AES/EBU.

A propos du raccordement du signal de synchronisation word clock et du signal audio numérique

Le DWR-S01D fixé au DWA-01D et le dispositif raccordé au DWA-01D via l'interface audio numérique peuvent fonctionner correctement si l'une des conditions suivantes est remplie :

• Le dispositif raccordé au connecteur OUTPUT2 du DWA-01D est équipé d'un convertisseur de taux d'échantillonnage.
• Le DWR-S01D est synchronisé avec le dispositif raccordé au DWA-01D grâce à l'entrée de signal word clock maître dans le connecteur WORD SYNC du DWA-01D.

Il existe deux types de systèmes de synchronisation utilisant le signal word clock maître.

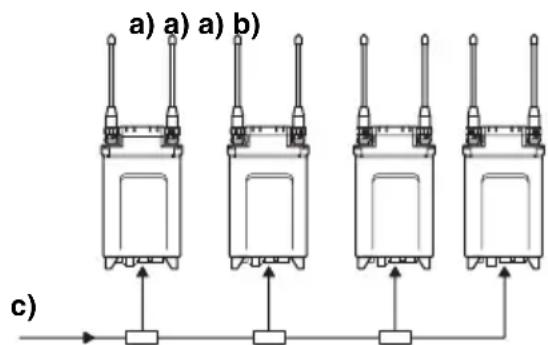

Exemple de système 1

Le signal word clock maître est réparti à l'aide du répartiteur BNC en T.

L'un des dispositifs contenant le DWR-S01D doit avoir une terminaison.

Pour en savoir plus sur la terminaison du signal word sync sur le DWR-S01D, consultez le mode d'emploi fourni avec le DWR-S01D.

a) Réglage de la terminaison 75 ohms : OFF

b) Réglage de la terminaison 75 ohms : ON

c) Signal word clock maître

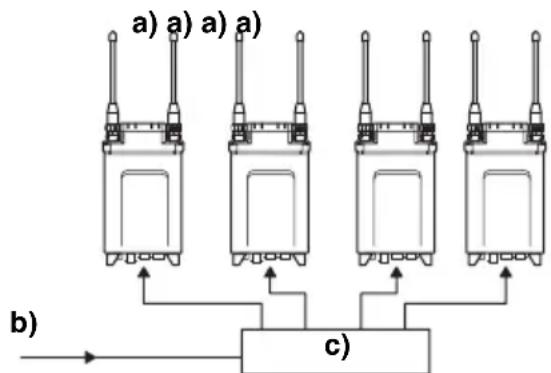

Exemple de système 2

Le signal word clock maître est envoyé à chacun des dispositifs utilisant le distributeur. Tous les dispositifs doivent avoir une terminaison.

a) Réglage de la terminaison 75 ohms : ON

b) Signal word clock maître

c) Distributeur de signal word sync

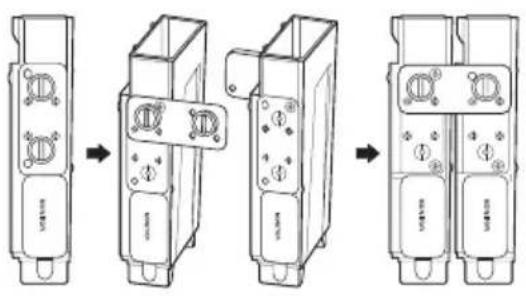

Combinaison de deux adaptateurs DWA-01D

Deux adaptateurs DWA-01D, avec un DWR-S01D fixé à chacun des deux, peuvent être combinés afin d'obtenir un récepteur sans fil à quatre canaux.

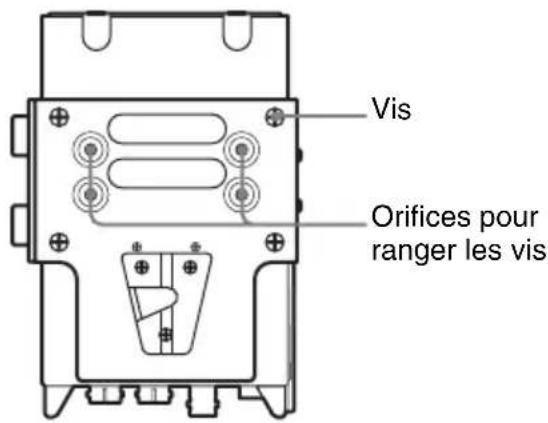

1 Retirez les quatre vis du support de montage en V et retirez le support.

Placez les vis que vous venez de retirer dans les orifices du support destinés à ranger les vis.

Vis Orifices pour ranger les vis

2 Desserrez les vis du support d'assemblage afin de le retirer de l'adaptateur.

3 Faites pivoter le support d'assemblage à 90 degrés et fixez à nouveau le support à l'adaptateur en plaçant les deux orifices situés près de la vis de gauche du support sur les deux parties saillantes situées sur le côté de l'adaptateur.

4 Effectuez les étapes 1 à 3 pour l'autre adaptateur.

5 Placez les adaptateurs de façon à ce que le même côté soit face à vous pour les deux. Ensuite, placez les deux orifices situés près de la vis de droite du support sur les deux parties saillantes situées sur le côté de l'autre adaptateur. Suivez la même procédure de l'autre côté en utilisant le support sur l'autre adaptateur. Ensuite, serrez les vis sur les supports afin de bien fixer les deux adaptateurs l'un à l'autre.

Si vous rencontrez un problème lors de l'utilisation de cet adaptateur, utilisez la liste de contrôle suivante pour trouver une solution. Pour tout problème lié à l'émetteur ou au récepteur, consultez le mode d'emploi fourni avec le dispositif concerné. Si le problème persiste, consultez votre revendeur Sony.

Symptôme Signification Solution
Le DWR-S01D ou le WRR-855 ne s'allume pas.	Le DWR-S01D ou le WRR-855 n'est pas correctement inséré dans le logement du caméscope ou dans cet adaptateur.	Insérez le DWR-S01D ou le WRR-855 jusqu'à ce qu'il soit fermement et complètement à l'intérieur puis serrez les vis de montage pour bien le fixer.
Il y a du bruit dans le signal analogique émis par le connecteur OUTPUT2 lorsque l'adaptateur est raccordé au dispositif prenant en charge les signaux analogiques uniquement.	Le sélecteur ANALOG AES/EBU est réglé sur AES/EBU.	Réglez le sélecteur ANALOG AES/EBU sur ANALOG.
Aucun signal n'est émis par le connecteur OUTPUT2 lorsque l'adaptateur est raccordé au dispositif prenant en charge les signaux analogiques uniquement.	Le tuner 2 du DWR-S01D n'est pas allumé.	Allumez le tuner 2 du DWR-S01D.
	Le WRR-855 est fixé à l'adaptateur.	Le WRR-855 est un récepteur à un seul canal. Par conséquent, aucun signal n'est émis par le connecteur OUTPUT2.
Aucun signal n'est émis par le connecteur OUTPUT2 lorsque l'adaptateur est raccordé au dispositif prenant en charge les signaux numériques.	Le sélecteur ANALOG AES/EBU est réglé sur ANALOG.	Réglez le sélecteur ANALOG AES/EBU sur AES/EBU.
Symptôme Signification Solution
Il y a du bruit dans la sortie audio du dispositif numérique raccordé à l'adaptateur.	Le DWR-S01D inséré dans l'adaptateur et le dispositif numérique raccordé à l'adaptateur ne sont pas synchronisés.	Si le dispositif raccordé n'est pas compatible avec l'entrée asynchrone (c-à-d s'il n'est pas équipé d'un convertisseur de taux d'échantillonnage), utilisez le signal word clock pour synchroniser le dispositif.
	Le connecteur WORD SYNC n'a pas de terminaison 75 ohms.	Lorsque le DWR-S01D inséré dans l'adaptateur est le dispositif terminal ou lorsque le signal word clock maître est reçu par cet adaptateur uniquement, ajoutez la terminaison 75 ohms au connecteur WORD SYNC à l'aide du menu UTILITY du DWR-S01D.
Il n'y a aucune sortie audio du connecteur PHONES.	La commande du niveau de contrôle est abaissée.	Ajustez le niveau de contrôle à l'aide de la commande du niveau de contrôle de l'adaptateur.
	Le tuner actuellement éteint a été sélectionné par le sélecteur de sortie de contrôle.	Vérifiez l'interrupteur POWER du tuner correspondant du DWR-S01D.
	Le sélecteur de sortie de contrôle est réglé sur 2 alors que le WRR-855 est fixé à l'adaptateur.	Le WRR-855 est un récepteur à un seul canal. Par conséquent, il n'y a aucune sortie audio lorsque le sélecteur de sortie de contrôle est réglé sur 2.
Lorsque le sélecteur de sortie de contrôle est réglé sur 1, l'audio du tuner 2 est mélangé à l'audio du tuner 1.	« RX1+2 » est sélectionné dans la fonction ANALOG OUTPUT1 du DWR-S01D.	Sur le DWR-S01D, sélectionnez « RX1 » dans la fonction ANALOG OUTPU1 du menu UTILITY. Lorsque « RX1+2 » est sélectionné, l'audio du tuner 1 et du tuner 2 sont mélangés indépendamment de la sortie de contrôle sélectionnée.

Remarques importantes sur le fonctionnement

Remarques sur l'utilisation de l'adaptateur

• L'élément du système de microphone numérique sans fil doit être utilisé dans une fourchette de températures de 0 °C à 50 °C.
• L'adaptateur peut être affecté par l'induction électromagnétique en cas de fonctionnement près d'un appareil électrique (moteur, transformateur ou gradateur). Maintenez-le aussi loin que possible de tels appareils.

A propos du nettoyage

• Si l'adaptateur est utilisé dans un endroit très humide, poussiéreux ou exposé à un gaz actif, nettoyez sa surface ainsi que les connecteurs à l'aide d'un chiffon doux et sec immédiatement après utilisation.
  Utiliser de façon prolongée l'adaptateur dans de tels endroits ou ne pas le nettoyer après l'utilisation dans de tels endroits risque de diminuer sa durée de vie.
• Nettoyez la surface et les connecteurs de l'adaptateur avec un chiffon doux et sec. N'utilisez jamais de diluant, de benzène, d'alcool ou tout autre produit chimique, car ils pourraient altérer la finition.

Pour éviter les interférences électromagnétiques de dispositifs de communication portables

L'emploi de téléphones portables et d'autres dispositifs de communication près du DWA-01D peut se traduire par des dysfonctionnements et des interférences avec les signaux audio. Il est recommandé de couper ces dispositifs de communication portables près du DWA-01D.

Spécifications

Section audio

Connecteur de sortie audio

SMC9-4S (femelle) (OUTPUT1/OUTPUT2)

Impédance de sortie analogique

150 ohms ou moins

Impédance de sortie AES/EBU

110 ohms

Entrée WORD SYNC

BNC-R, 75 ohms (lorsque le DWR-S01D est fixé à l'adaptateur et la terminaison 75 ohms est ajoutée)

Sortie de contrôle

Prise TRS φ 3,5 mm

Niveau de sortie de contrôle

50 mW (charge 16 ohms, avec

T.H.D = 1 %)

Généralités

Alimentation

12 V CC

Tension de fonctionnement

10 V CC à 17 V CC

Température de fonctionnement

0^ à +50^ (+32^ à +122^)

Température de stockage

-20^ à +60^ (-4^ à +140^)

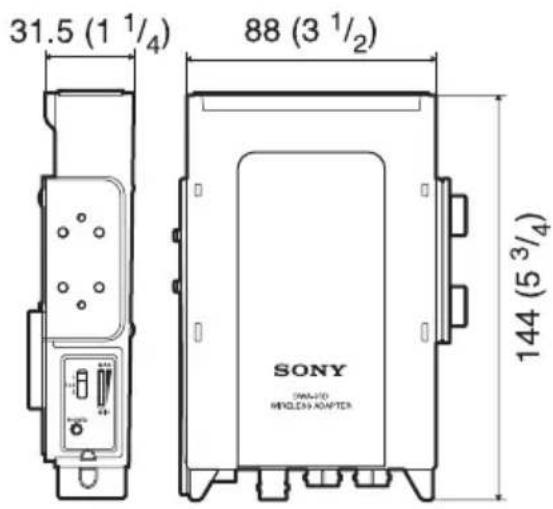

Dimensions (Unité: mm (pouces))

31.5 (1 1/4) 88 (3 1/2) SONY WAL-FO WINGLENS ADAPTER 144 (5 3/4)

Poids Env. 330 g (11,6 once)

Accessoires fournis

Câble d'alimentation CC (1)

Plaque de fixation (1)

Câble audio (2)

Mode d'emploi (1)

Brochure de garantie (1)

La conception et les spécifications sont sujettes à modification sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
