DWASLAS1 - Adaptateur sans fil SONY - Notice d'utilisation et mode d'emploi gratuit

Marque	Sony
Modèle	DWA-SLAS1
Type de produit	Adaptateur sans fil pour récepteur numérique sans fil DWR-S03D
Connecteur à fente	Connecteur D-sub 15 broches (mâle)
Dimensions (unité principale)	33 mm × 31 mm (1 5/10 pouces × 1 2/3 pouces)
Poids (avec support et vis)	Environ 45 g (1,6 oz)
Température de fonctionnement	0 °C à 50 °C (32 °F à 120 °F)
Température de stockage	-20 °C à +60 °C (-4 °F à +140 °F)
Accessoires fournis	Mode d'emploi (1), Support (1), Vis de fixation du support (12), Vis de fixation pour fente (6, dont 4 supplémentaires)
Accessoires optionnels	Récepteur numérique sans fil DWR-S03D
Fonctions principales	Permet de connecter le récepteur sans fil DWR-S03D à d'autres dispositifs (caméscope, etc.) via une fente compatible
Compatibilité	Dispositifs Sony (DWA-SLAS1) ; pour dispositifs UniSlot, utiliser le DWA-SLAU1
Entretien et nettoyage	Éviter la condensation ; ne pas toucher les connecteurs ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Ne pas utiliser en cas de condensation ; utiliser uniquement les vis fournies
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un service agréé Sony en cas de problème

FOIRE AUX QUESTIONS - DWASLAS1 SONY

Quel est le rôle de l'adaptateur DWA-SLAS1 ?

L'adaptateur DWA-SLAS1 permet de connecter le récepteur numérique sans fil DWR-S03D à des dispositifs Sony (caméscope, etc.) via une fente dédiée.

Quelle est la différence entre DWA-SLAS1 et DWA-SLAU1 ?

Le DWA-SLAS1 est conçu pour les dispositifs Sony, tandis que le DWA-SLAU1 est destiné aux dispositifs compatibles UniSlot® (marque déposée de Ikegami).

Comment fixer l'adaptateur au récepteur sans fil ?

Fixez d'abord le support au récepteur avec les vis fournies, puis insérez l'adaptateur enfichable dans le récepteur en alignant les connecteurs et serrez les deux vis de fixation.

Quels sont les accessoires fournis avec l'adaptateur ?

L'emballage contient un mode d'emploi, un support, 12 vis de fixation du support et 6 vis de fixation pour fente (dont 4 supplémentaires).

Puis-je utiliser l'adaptateur avec d'autres récepteurs que le DWR-S03D ?

Cet adaptateur est spécifiquement conçu pour le récepteur DWR-S03D de Sony. L'utilisation avec d'autres modèles n'est pas garantie.

Que faire en cas de condensation sur l'adaptateur ?

Mettez l'appareil hors tension et attendez que la condensation disparaisse complètement avant de l'utiliser. L'utilisation en présence de condensation peut endommager l'appareil.

Quelles sont les précautions à prendre lors de l'installation ?

Assurez-vous qu'aucun corps étranger ne se trouve dans les connecteurs. Ne touchez pas directement les connecteurs et n'exercez pas de force excessive. Utilisez uniquement les vis fournies pour éviter des dommages.

Où puis-je trouver la notice d'utilisation ?

La notice est fournie dans l'emballage au format papier. Vous pouvez également la télécharger gratuitement au format PDF sur le site notice-facile.com.

Quelles sont les dimensions et le poids de l'adaptateur ?

L'unité principale mesure environ 33 mm × 31 mm. Le poids total (avec support et vis) est d'environ 45 g.

L'adaptateur est-il réparable par l'utilisateur ?

Non, l'adaptateur ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez un service agréé Sony.

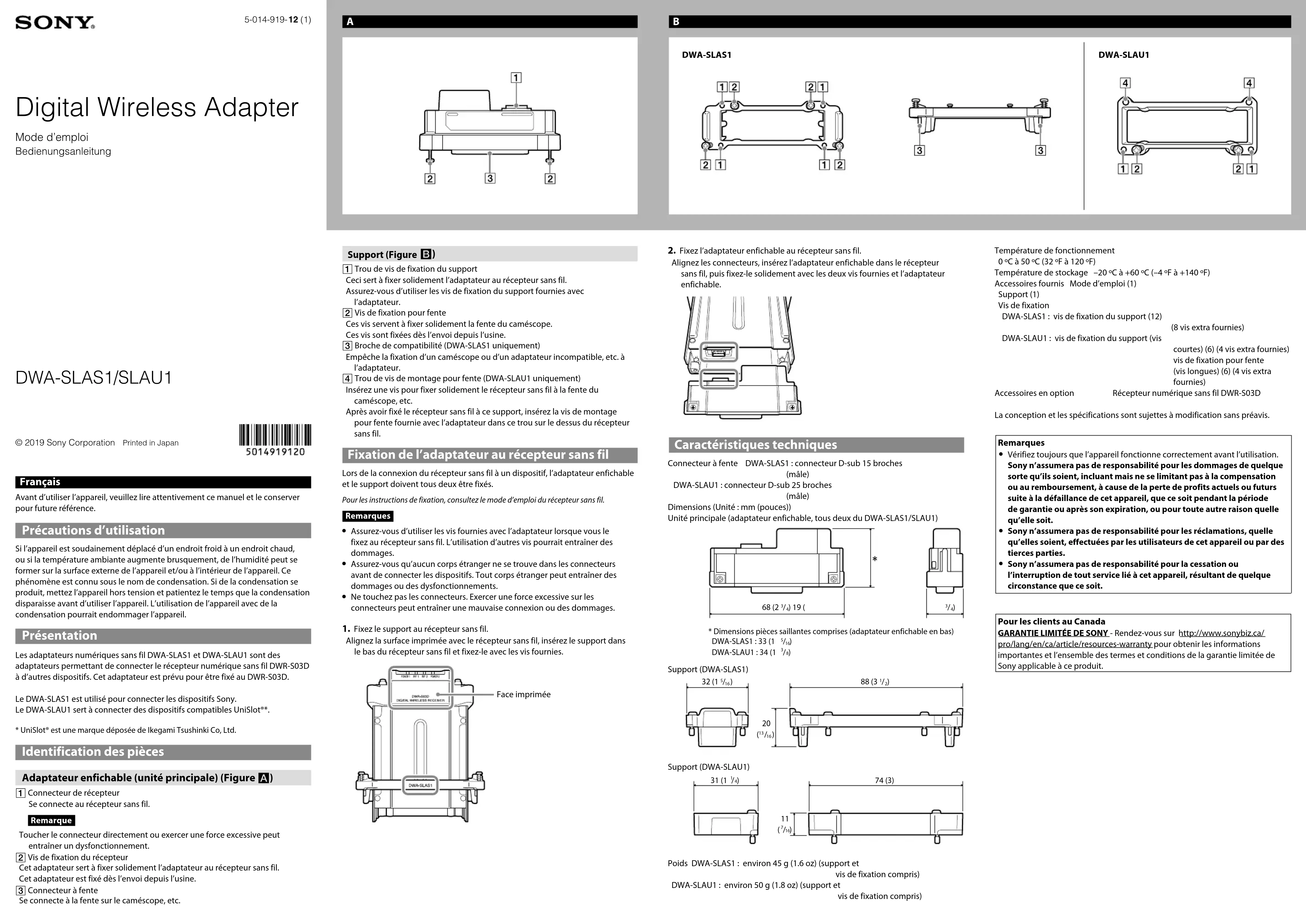

MODE D'EMPLOI DWASLAS1 SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Précautions d'utilisation

Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.

Présentation

Les adaptateurs numériques sans fil DWA-SLAS1 et DWA-SLAU1 sont des adaptateurs permettant de connecter le récepteur numérique sans fil DWR-S03D à d'autres dispositifs. Cet adaptateur est prévu pour être fixé au DWR-S03D.

Le DWA-SLAS1 est utilisé pour connecter les dispositifs Sony. Le DWA-SLAU1 sert à connecter des dispositifs compatibles UniSlot**.

* UniSlot® est une marque déposée de Ikegami Tsushinki Co, Ltd.

Identification des pièces

Adaptateur enfichable (unité principale) (Figure A)

1 Connecteur de récepteur

Se connecte au récepteur sans fil.

Remarque

Toucher le connecteur directement ou exercer une force excessive peut entraîner un dysfonctionnement.

2 Vis de fixation du récepteur

Cet adaptateur sert à fixer solidement l'adaptateur au récepteur sans fil. Cet adaptateur est fixé dès l'envoi depuis l'usine.

3 Connecteur à fente

Se connecte à la fente sur le caméscope, etc.

Support (Figure B)

1 Trou de vis de fixation du support

Ceci sert à fixer solidement l'adaptateur au récepteur sans fil.

Assurez-vous d'utiliser les vis de fixation du support fournies avec

l'adaptateur

2 Vis de fixation pour fente

Ces vis servent à fixer solidement la fente du caméscope.

Ces vis sont fixées dès l'envoi depuis l'usine.

3 Broche de compatibilité (DWA-SLAS1 uniquement)

Empêche la fixation d'un caméscope ou d'un adaptateur incompatible, etc. à l'adaptateur.

4 Trou de vis de montage pour fente (DWA-SLAU1 uniquement)

Insérez une vis pour fixer solidement le récepteur sans fil à la fente du

caméscope, etc.

Après avoir fixé le récepteur sans fil à ce support, insérez la vis de montage pour fente fournie avec l'adaptateur dans ce trou sur le dessus du récepteur sans fil.

Fixation de l'adaptateur au récepteur sans fil

Lors de la connexion du récepteur sans fil à un dispositif, l'adaptateur enfichable et le support doivent tous deux être fixés.

Pour les instructions de fixation, consultez le mode d'emploi du récepteur sans fil.

Remarques

- Assurez-vous d'utiliser les vis fournies avec l'adaptateur lorsque vous le fixez au récepteur sans fil. L'utilisation d'autres vis pourrait entraîner des dommages.

- Assurez-vous qu'aucun corps étranger ne se trouve dans les connecteurs avant de connecter les dispositifs. Tout corps étranger peut entraîner des dommages ou des dysfonctionnements.

- Ne touchez pas les connecteurs. Exercer une force excessive sur les connecteurs peut entraîner une mauvaise connexion ou des dommages.

1. Fixez le support au récepteur sans fil.

Alignez la surface imprimée avec le récepteur sans fil, insérez le support dans le bas du récepteur sans fil et fixez-le avec les vis fournies.

Face imprimée SWA-ILAD

B

DWA-SLAS1

DWA-SLAU1

1. Fixez l'adaptateur enfichable au récepteur sans fil.

Alignez les connecteurs, insérez l'adaptateur enfichable dans le récepteur sans fil, puis fixez-le solidement avec les deux vis fournies et l'adaptateur enfichable.

Caractéristiques techniques

Connecteur à fente DWA-SLAS1 : connecteur D-sub 15 broches

(mâle)

DWA-SLAU1 : connecteur D-sub 25 broches

(mäle)

Dimensions (Unité : mm (pouces)

Unité principale (adaptateur enfichable, tous deux du DWA-SLAS1/SLAU1)

* Dimensions pièces saillantes comprises (adaptateur enfichable en bas) DWA-SLAS1 : 33 (1 ^5/10 ) DWA-SLAS1 : 31 (1 ^2/3 )

√8}

Support (DWA-SLAS1)

Support (DWA-SLAU1)

Poids DWA-SLAS1 : environ 45 g (1.6 oz) (support et

vis de fixation compris)

DWA-SLAU1 : environ 50 g (1.8 oz) (support et vis de fixation compris)

Température de fonctionnement

0 °C à 50 °C (32 °F à 120 °F)

Température de stockage -20 °C à +60 °C (-4 °F à +140 °F)

Accessoires fournis Mode d'emploi (1)

Support (1)

Vis de fixation

DWA-SLAS1 : vis de fixation du support (12)

vis de fixation pour fente

(vis longues) (6) (4 vis extra

fournies)

Accessoires en option

Récepteur numérique sans fil DWR-S03D

La conception et les spécifications sont sujettes à modification sans préavis.

Remarques

- Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

- Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.

- Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

A

B
DWA-SLAS1

DWA-SLAU1
