使用説明書 DWA-01D SONY
お言い上げいただきありがとうございます。
お問い合わせは
「ソニー業務用商品相談窓口のご案内」にある窓口へ
ソニー株式会社 〒108-0075 東京都港区港南1-7-1
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しております。この取扱説明書をよくお読みの
うえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
安全のために
ソニー製品は安全に十分に配慮して設計されています。しかし、電気製品はまちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
4～5 ページの注意事項をよくお読みください。
定期点検を実施する
5 年に 1 度くらいは内部の点検について、お買い上げ店またはソニーの業務用商品相談窓口にご相談ください。
故障したら使用を中止する
お買い上げ店またはソニーの業務用商品相談窓口にご連絡ください。
万一、異常が起きたら
- 異常な音、におい、煙が出たら
- 落としたら
①DC 電源ケーブル、およびすべての接続ケーブルを抜く。
②お買い上げ店またはソニーの業務用商品相談窓口に修理を依頼する。
炎が出たら
DC 電源ケーブルを抜き、消火する。
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
警告
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。
注意
この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を禁止する記号
目次
警告 4
注意 4
その他の安全上のご注意 ……5
概要 6
各部の名称と働き ……6
前面 / 後面 / 側面 6
底面 7
取り付けと接続 9
レシーバー / チューナーユニットを取り付ける 9
カムコーダーへ取り付ける / 取り外す 9
2 台の DWA-01D を連結する 11
ブロックダイヤグラム 12
故障かなと思ったら 13
使用上のご注意 15
使用·保管 15
お手入れ 15
主な仕様 15
保証書とアフターサービス 16
保証書 16
アフターサービス 16
下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。
指示
指定の電圧および極性で使用する
規定外の電圧および極性で使用すると、火災の原因となることがあります。 この取扱説明書に記されている電圧および極性で使用してください（10 ページ参照）。
指示
指定された DC 電源 ケーブルを使用する
指定以外の DC 電源ケーブルを使用すると、火災や感電の原因となります。
下記の注意を守らないと、 けがをしたり周辺の物品に損害を与えることがあります。
禁止
雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所では使用しない
上記のような場所や、この取扱説明書に記されている仕様条件以外の環境で使用すると、火災や感電の原因となることがあります。
禁止
指定以外の金具、ネジは使わない
指定以外の金具やネジを使用すると、火災や感電の原因となることがあります。
指示
スロットインレシーバー取り付け時には、 ネジを確実に締める
この取扱説明書に記載された方法（9 ページ参照）でしっかり取り付けないと、故障やけがの原因となることがあります。
指のケガに
注意
スロットインレシーバー取り付け時には、指挟みに注意する
注意を払わずに取り付けを行うと、指を挟み、けがの原因となります。
指示
使用時は周囲の状況に 注意をはらう
周囲の状況を把握しないまま使用すると、事故やけがなどの原因となります。
注意
スロットインレシーバー挿入時には、異物混入がないかどうか確認する
異物が入ると、火災や感電の原因となることがあります。
禁止
DC 電源ケーブルを傷 つけない
DC 電源ケーブルを傷つけると、火災や感電の原因となります。
- DC 電源ケーブルを加工したり、傷つけたりしない。
- 重いものをのせたり、引っ張ったりしない。
-熱器具に近づけたり、加熱したりしない。 - DC 電源ケーブルを抜くときは、必ずコネクターを持って抜く。
万一、DC 電源ケーブルが傷んだら、ソニーの業務用商品相談窓口に交換をご依頼ください。
分解禁止
分解や改造をしない
分解や改造をすると、感電の原因となることがあります。
指示
電源の ON/OFF 時には、ヘッドホンのボリュームを絞る
電源の ON/OFF 時には大きな雑音が発生し、聴力に悪い影響を与えることがあります。
その他の安全上のご注意
警告
イヤホンやヘッドホンを使用するときは、音量を上げすぎないようにご注意ください。
耳を刺激するような大きな音量で長時間続けて聞くと、聴力に悪い影響を与えることがあります。
概要
各部の名称と働き
DWA-01D は、別売りのデジタルワイヤレスレシーバー DWR-S01D や UHF セサイザーチューナーユニット WRR-855 をソニー製カムコーダーに取り付けたり、ポータブルワイヤレスレシーバーとして使用するためのアダプターです。
豊富な音声出力
DWR-S01D の性能を十分に発揮することができる豊富な出力機能を搭載。アナログ出力だけでなく AES/EBU デジタル出力も装備。さらにワードシンク入力も装備し、さまざまなシステムへの対応が可能です。
モニター出力を装備
音声出力の簡易確認に便利なモニター出力を装備。
連結機構を採用
本機 2 台を付属の金具で連結し、それぞれに DWR-S01D を装着することにより、4 チャンネルレシーバーとして使用できます。
防滴構造
DWR-S01D や WRR-855 を本機に装着することにより、JIS 防滴Ⅱ型の防滴構造になります。
* JIS 防滴Ⅱ型：鉛直方向から 15 度の範囲で落ちてくる水滴によって有害な影響のないもの。

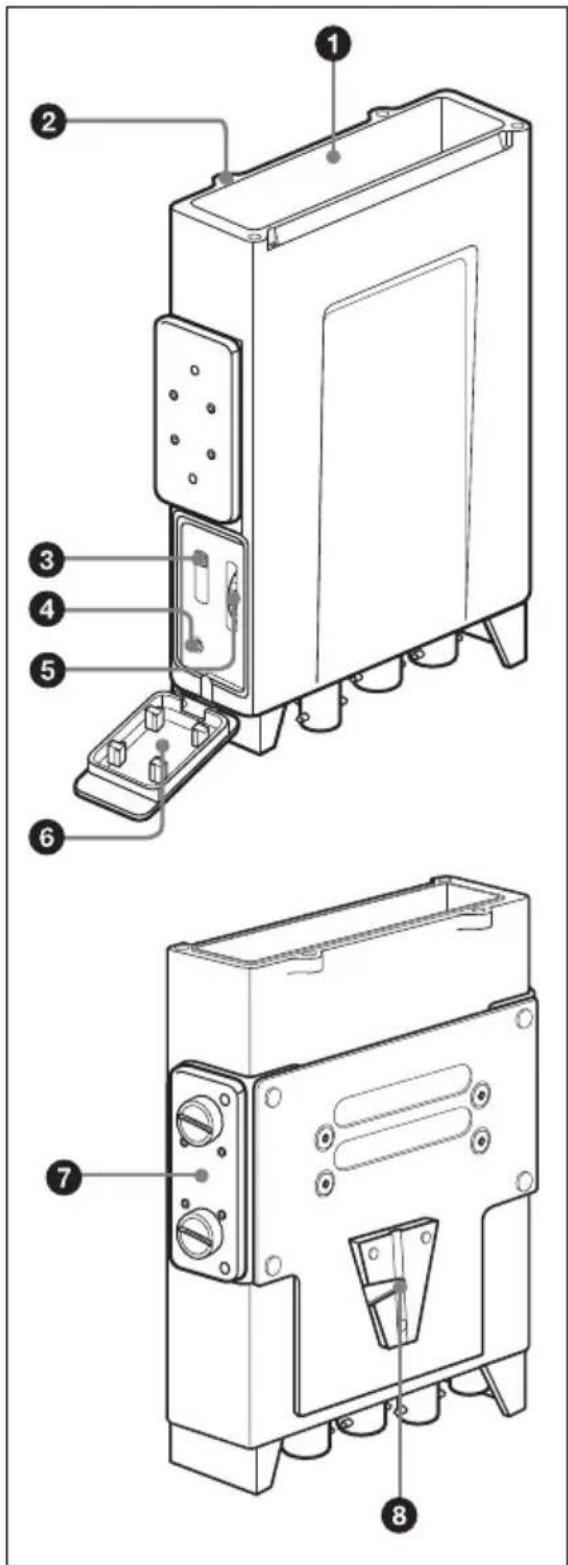

前面/後面/側面
別売りの DWR-S01D や WRR-855 します。
◆ 装着方法については、「レシーバー / チューナーユニットを取り付ける」（9 ページ）をご覧ください。
②ワイヤレスレシーバー装着ネジ穴
装着したワイヤレスレシーバーと本機を固定します。
③モニター出力音声切り換えスイッチ
PHONES 端子からの音声を選択します。
1: OUTPUT1 端子の音声を L/R 両チャンネルに出力します。
1+2 : OUTPUT1 端子の音声と、アナログ出力に設定した場合の OUTPUT2 端子の音声をミックスし、L/R 両チャンネルに出力します。
2: アナログ出力に設定した場合の OUTPUT2 音声を L/R 両チャンネルに出力します。WRR-855 装着時は、音声は出力されません。
ご注意
モニター出力の信号は OUTPUT1/2 端子へ出力されるアナログ信号を分岐して出力するため、DWR-S01D の ANALOG OUTPUT1 機能を使用して OUTPUT1 端子に出力する音声を変更した場合は、その設定に従って音声が出力されます。
4 PHONES（モニター出力）端子 (3.5mmTRS ジャック、チップ：L、 リング：R、スリーブ：グランド)
ヘッドホンを接続します。出力される信号は、モニター出力音声切り換えスイッチによって選択できます。
⑤モニター音量調整つまみ
を装着モニター出力の音量を調整します。
⑥音声モニター部カバー
音声モニター部を保護するためのカバーです。ヘッドホンを使用しない場合は、カバーを閉めてご使用ください。
⑦連結金具
本機 2 台を連結するための固定金具です。
◆ 連結方法については、「2 台の DWA-01D を連結する」（11 ページ）をご覧ください。
⑧V マウント金具
カムコーダーに取り付けるための金具です。

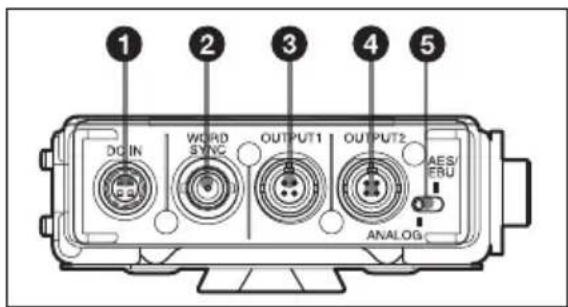

底面
付属の DC 電源ケーブルを使って、カムコーダーなどの外部電源出力端子に接続します。DC10V から 17V までの電圧に対応します。
②WORD SYNC（ワードシンク）入力端子（BNC タイプ）
外部からの同期信号を入力します。
DWR-S01D 装着時は、同期信号を入力することにより全体のオーディオシステムに同期させて使用することができます。
同期動作のためには、DWR-S01D の
UTILITY メニューの SYNC SOURCE 画面で AUTO または EXTERNAL を選択します。
WRR-855 装着時は機能しません。
◆ 同期信号の対応周波数については、DWR-S01D の取扱説明書をご覧ください。
ご注意
DWR-S01D 側で 75Ω 終端を行った場合でも、電源を切っている間はハイインピーダンス入力になります。
③OUTPUT1（アナログ音声出力） 端子 （4 ピン）
バランスのアナログ音声信号を出力します。
DWR-S01D 装着時は、出力するチェーナーを DWR-S01D の UTILITY メニューで選択できます。工場出荷時はTUNER 1 の音声が出力されます。
WRR-855 装着時は、この端子からのみ音声信号が出力されます。
1:NC
2:Hot
3:Cold
4:GND
④OUTPUT2（アナログ / デジタル音声出力）端子（4 ピン）
DWR-S01D 装着時、バランスのアナログ音声信号または AES3 フォーマットの
デジタル音声信号を出力します。
ANALOG AES/EBU 切り換えスイッチで出力方式を選択できます。ANALOG
AES/EBU 切り換えスイッチが
ANALOG に設定されている場合は、
TUNER2 の音声が出力されます。
WRR-855 装着時には機能しません。
1:NC
2:Hot
3:Cold
4:GND
⑤ANALOG AES/EBU 切り換えスイッチ
DWR-S01D 装着時、OUTPUT2 端子から出力する信号を選択します。
ANALOG：バランスの音声信号が出力されます。
AES/EBU : AES3 フォーマットのデジタル音声信号が出力されます。
WRR-855 装着時には機能しません。
取り付けと接続
レシーバー / チューナー ユニットを取り付ける
本機のワイヤレスレシーバースロットに DWR-S01D や WRR-855 を取り付けます。
1 スロット内部の D-Sub15 ピン端子とレシーバー / チューナーユニットの D-Sub15 ピン端子の方向を合わせて、しっかり奥まで挿入する。
2 ワイヤレスレシーバー装着ネジ（4か所）をドライバーで締める。
ご注意
4か所のネジをしっかり締めていることを確認してください。ネジが緩んでると、JIS 防滴Ⅱ型の性能が保てなかったり、振動などにより動作不良の原因になります。

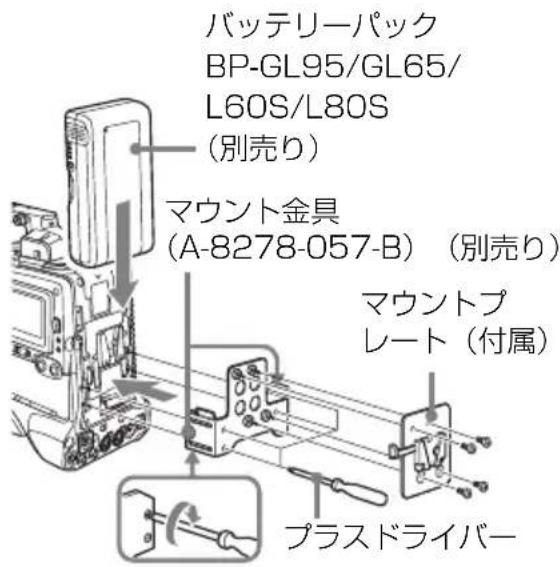

カムコーダーへ取り付ける / 取り外す
本機を使用して、ワイヤレスレシーバーをソニー製カムコーダーの背面に装着できます。装着するには別売りのマウント金具（A-8278-057-B）と、本機に付属のマウントプレートが必要です。マウントプレートから本機を外すには、プレートの着脱レバーを押します。
付属の DC 電源ケーブルで、本機の DC IN 端子とカムコーダーの DC OUT 端子を接続します。
オーディオケーブルを接続する
アナログオーディオのみのカムコーダーの場合
付属のオーディオケーブルで、本機の OUTPUT1/2 端子とカムコーダーの AUDIO IN 端子を接続します。
デジタルオーディオ入力に対応したカムコーダーの場合
本機の ANALOG AES/EBU 切り換えスイッチを AES/EBU に設定し、本機の OUTPUT2 端子とカムコーダーの AUDIO IN 端子を付属のオーディオケーブルで接続します。このときカムコーダーの AUDIO IN 端子の設定を AES/EBU にしてください。
ワードクロックシンクとオーディオの接続
DWR-S01D を装着した本機と他の機種を デジタルオーディオ接続して正しく運用 するためには、本機の AES/EBU 出力を 接続する機種にサンプリングレートコン バーターが搭載されているか、本機の WORD SYNC 入力端子にマスターワー ドクロック信号を入力して同期する必要 があります。
マスタークロック信号を入力して同期するシステムには、次の 2 種類があります。

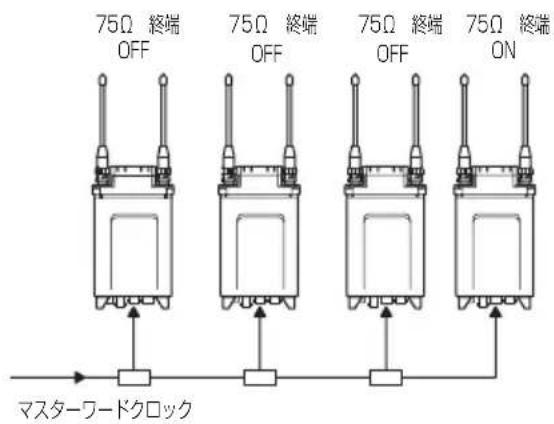

システム例 1
マスターワードクロック信号を T 型 BNC 分岐端子で分配するシステムです。いずれか一台を終端設定する必要があります。
DWR-S01D で終端設定することも可能です。
◆ 終端設定の方法については、DWR-S01D の取扱説明書をご覧ください。


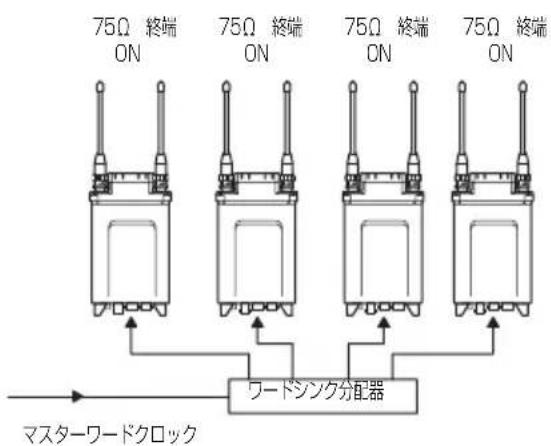

75Ω 終端 OFF 75Ω 終端 OFF 75Ω 終端 OFF 75Ω 終端 ON マスターワードクロックシステム例2
マスターワードクロック信号を分配器で分配し、それぞれの機器に接続するシステムです。全ての機器を終端設定します。
DWR-S01D を装着した本機 2 台を連結し、4 チャンネルワイヤレスレシーバーとして使用することができます。

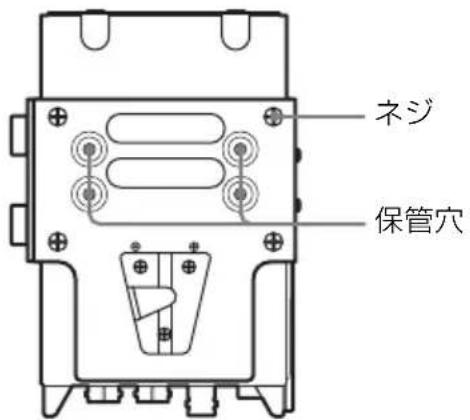

1 4 か所のネジを外し、V マウント金具を取り外す。
外したネジは保管穴に取り付けておいてください。


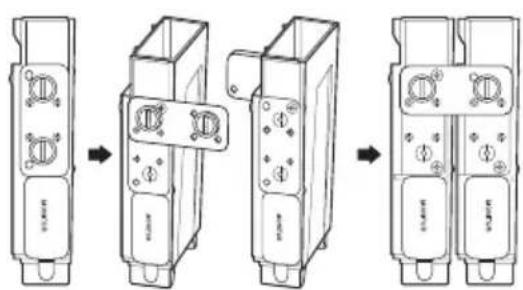

ネジ 保管穴2 連結金具のネジを緩めて外す。
3 外した金具を 90 度回転させ、金具の穴と本体の突起を合わせて再度本体に取り付ける。
4 2 台目の本機でも手順 1～3 を行う。
5 2 台の本機を組み合わせ、金具のネジを締めて固定する。
修理に出す前に、もう一度点検してください。それでも正常に動作しないときは、お買い上げ店またはソニーのサービス窓口にお問い合わせください。
| 症状 原因 対策 | ||
| DWR-S01D または WRR-855 の電源が入らない。 | DWR-S01D または WRR-855 本機にしっかり装着されていない。 | 奥までしっかり装着し、レシーバーの装着ネジでしっかり固定してください。 |
| アナログ接続時、OUTPUT2 端子からノイズが発生する。 | ANALOG AES/EBU 切り換えスイッチが AES/EBU 側になっている。 | ANALOG AES/EBU 切り換えスイッチを ANALOG 側にしてください。 |
| アナログ接続時、OUTPUT2 端子から音が出ない。 | DWR-S01D のチューナー 2 側電源が入っていない。または WRR-855 が装着されている。 | OUTPUT2 端子からはチューナー 2 の音声が出力されるのでチューナー 2 の電源を入れてください。WRR-855 はシングルチャンネルレシーバーのため、OUTPUT2 端子からは音声出力しません。 |
| デジタル接続時、OUTPUT2 端子から音が出ない。 | ANALOG AES/EBU 切り換えスイッチが ANALOG 側になっている。 | ANALOG AES/EBU 切り換えスイッチを AES/EBU 側にしてください。 |
| デジタル接続時、接続した機器の音声にノイズが入る。 | 本機と接続先の機器が同期運転できていない。 | 接続先の機器が非同期入力(サンプリングレートコンバーター入力)に対応していない場合、ワードクロックで同期運転する必要があります。 |
| WORD SYNC 端子が 75Ω 終されていない。 | 端機がエンドデバイスになっている場合や、ワードクロックマスターに本機が 1 台だけ接続されている場合は、DWR-S01D のユーティリティーメニューで 75Ω 終端する必要があります。 | |
| モニター出力端子から音がでない。 | モニター音量調整つまみが絞られている。 | 音量を調整してください。 |
| モニター出力音声切り換えスイッチで音の出ないチューナーを選択している。 | DWR-S01D の電源スイッチを確認してください。WRR-855 はシングルチャンネルレシーバーのため、チューナー 1側のみの音声出力になります。 | |
| モニター出力音声切り換えスイッチを 1 に設定しているのにチューナー 2の音が混ざって聞こえる。 | DWR-S01D の ANALOG OUTPUT1 機能が RX1+2 に定されている。 | RX1 に設定してください。設X1+2 に設定されていると、モニター出力にチューナー 1 とチューナー 2 の音声が混ざって能力されます。 |
使用上のご注意
使用·保管
- 本機は周囲温度 0 ℃～50 ℃の範囲で動作します。
- 本機を電力機器（回転機、変圧器、調光器等）に近接して使用すると、磁気誘導を受けることがありますので、できるだけ離して使用してください。
お手入れ
- 水分やほこりの多い所、活性ガスにさらされる所で使用したあとは、早めにコネクター部や本機表面のお手入れを行ってください。お手入れを怠ったり、このような場所で長時間使用したりすると、機器の寿命を締めるおそれがありますので、ご注意ください。
- 表面やコネクター部の汚れは、乾いた柔らかい布でふきとってください。シンナーやベンジンなどの薬品類は、表面の仕上げをいためますので使わないでください。
主な仕様
オーディオ部
出力端子 SMC9-4S（凹）
(OUTPUT1 /
OUTPUT2)
アナログ出力インピーダンス
150Ω 以下
AES/EBU 出力インピーダンス
110Ω
WORD SYNC 入力
BNC-R、75Ω（装着
した DWR-S01D に
て終端時)
モニター出力端子
3.5mmTRS ジャッ
ク
モニター出力レベル
50mW (16Ω 負荷、
T.H.D = 1%時)
一般
定格電源 DC 12V
動作電圧 DC 10 \~ 17V
許容動作溫度 0 ℃～+ 50 ℃
許容保存溫度 - 20 ℃～+ 60 ℃

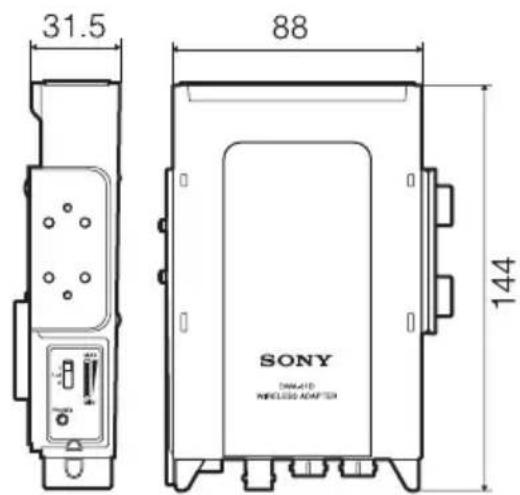

外形寸法図（単位：mm）
付属品 DC 電源ケーブル (1)
マウントプレート (1)
オーディオケーブル (2)
保証書 (1)
取扱説明書 (1)
本機の仕様および外観は、改良のため予告なく変更する場合がありますがご了承ください。
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
保証書とアフター サービス
保証書
- この製品には保証書が添付されていますので、お買い上げの際お受け取りください。
- 所定の事項の記入および記載内容をお確かめのうえ、大切に保存してください。
アフターサービス
調子が悪いときはまずチェックを
この説明書をもう一度ご覧になってお調べください。
それでも具合が悪いときは
お買い上げ店、または添付の「ソニー業務用商品相談窓口のご案内」にあるお近くのソニーサービス窓口にご相談ください。
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。詳しくは保証書をご覧ください。
保証期間経過後の修理は
修理によって機能が維持できる場合、ご要望により有料修理させていただきます。
保証期間中の修理など、アフターサービスについてご不明な点は、お近くのソニー営業所にお問い合わせください。
