Type de produit	Bloc d'alimentation mobile pour glacières 24 V
Marque	Dometic
Modèle	BatteryPack BP124
Tension de sortie	24 V continu
Tension de charge	29,4 V
Capacité de la batterie	10 Ah
Durée de charge	5 h (typique), jusqu'à 10 h si complètement déchargée
Cycles de charge	> 500 cycles
Fusible	Type T, 10 A (remplaçable)
Température de charge	0 °C à +45 °C
Température de décharge	-20 °C à +60 °C
Dimensions (L x l x h)	200 x 150 x 65 mm
Poids	2,5 kg
Fonctions principales	Alimentation mobile 24 V pour glacières, feu arrière, indicateur de charge à LEDs
Entretien et nettoyage	Nettoyer avec un chiffon humide ; recharger complètement au moins tous les 2 mois
Sécurité	Utiliser uniquement le chargeur fourni ; ne pas utiliser en milieu humide ou explosif
Contenu de l'emballage	BatteryPack BP124, chargeur, notice d'utilisation
Garantie	Garantie légale (voir notice pour détails)

FOIRE AUX QUESTIONS - BatteryPack BP124 DOMETIC

Comment charger le BatteryPack BP124 ?

Utilisez exclusivement le chargeur fourni. Branchez le chargeur sur une prise secteur, puis raccordez le câble DC à la batterie. Le voyant LED du chargeur est rouge pendant la charge et devient vert une fois la charge terminée. La charge dure environ 5 heures (jusqu'à 10 heures si la batterie est complètement déchargée).

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la consommation de la glacière connectée. La batterie a une capacité de 10 Ah sous 24 V. Pour estimer l'autonomie, divisez la capacité (240 Wh) par la consommation en watts de votre glacière.

Puis-je utiliser la batterie avec n'importe quelle glacière 24 V ?

Oui, le BatteryPack BP124 est conçu pour alimenter toute glacière fonctionnant en 24 V continu. Assurez-vous que la prise est compatible. Utilisez le connecteur de courant continu fourni.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur est correctement branché et que la batterie est bien connectée. Si le voyant du chargeur reste éteint, vérifiez le fusible (type T, 10 A). Si le problème persiste, contactez le service après-vente Dometic.

Comment remplacer le fusible ?

Débranchez la batterie de tout appareil. Utilisez un tournevis cruciforme pour tourner la fermeture du porte-fusible dans le sens antihoraire. Remplacez le fusible défectueux par un fusible de type T, 10 A. Refermez en tournant dans le sens horaire.

Comment activer le feu arrière ?

Appuyez sur le bouton marche/arrêt (symbole ⏻) pendant 1 à 3 secondes. Le feu arrière s'allume. Pour l'éteindre, effectuez la même action.

Quelles sont les consignes de sécurité importantes ?

N'utilisez que le chargeur fourni. Ne pas exposer la batterie à l'humidité, à des vapeurs agressives ou à des matériaux inflammables. Débranchez avant nettoyage. Les enfants ne doivent pas jouer avec l'appareil. En cas de dommage visible, ne pas utiliser.

Comment nettoyer et entretenir la batterie ?

Nettoyez le boîtier avec un chiffon humide, sans détergents agressifs. Pour préserver la batterie, rechargez-la complètement au moins une fois tous les deux mois, même si elle n'est pas utilisée.

Où puis-je trouver des pièces de rechange ?

Adressez-vous à votre revendeur spécialisé ou à la filiale Dometic de votre pays. Les coordonnées figurent dans la notice. Le fusible est une pièce courante (type T, 10 A).

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice. Si le problème persiste, contactez le service après-vente Dometic. Munissez-vous de la facture d'achat et décrivez le dysfonctionnement. N'essayez pas de réparer vous-même l'appareil.

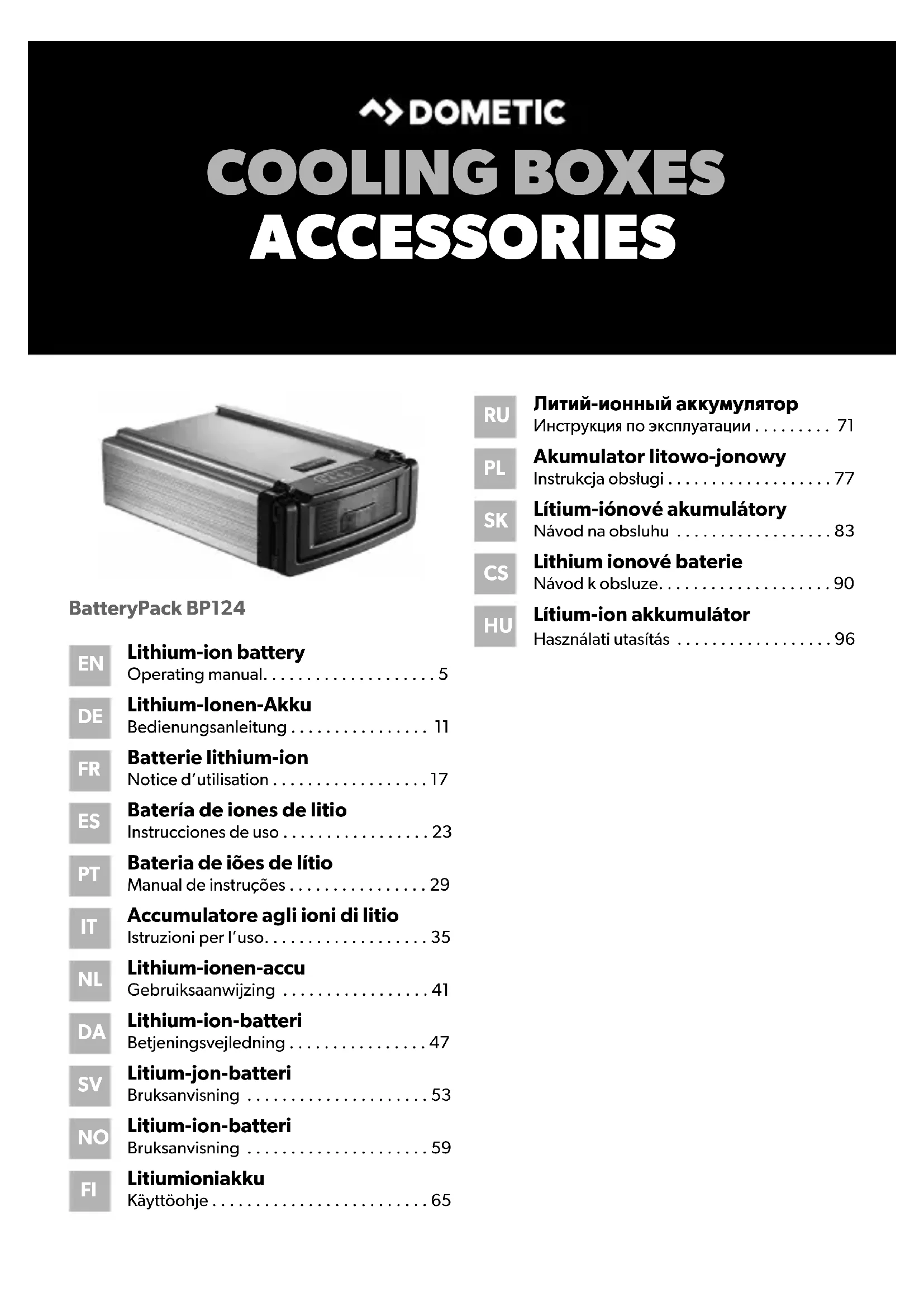

MODE D'EMPLOI BatteryPack BP124 DOMETIC

Notice d'utilisation ..... 17

ES

Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.

Table des matières

1 Explication des symboles....17
2 Consignes générales de sécurité....18
3 Pièces fournies .... 19
4 Usage conforme....19
5 Description technique 19
6 Utilisation de l'appareil....20
7 Entretien et nettoyage de l'appareil 21
8 Garantie....21
9 Retraitement 22
10 Caractéristiques techniques....22

1 Explication des symboles

AVERTISSEMENT!

Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

ATTENTION!

Consigne de sécurité : le non-respect de ces consignes peut entraîner des bles-sures.

AVIS!

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes générales de sécurité

Lors de l'utilisation d'appareils électriques, les consignes générales de sécurité suivantes doivent être respectées afin d'éviter

• une décharge électrique,
• un incendie,
  • des blessures.

2.1 Consignes générales de sécurité

AVERTISSEMENT!

• N'utilisez l'appareil que conformément à l'usage pour lequel il a été conçu.
• Débranchez l'appareil du secteur
• avant tout nettoyage et entretier
• après chaque utilisation
• avant le changement d'un fusible
• Si l'appareil ou le câble de raccordement présentent des dommages visibles, il est interdit de mettre l'appareil en service.
• Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.
• Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiencies physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
• Les appareils électriques ne sont pas des jouets pour enfants.
  Placez et utilisez l'appareil hors de leur portée.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

AVIS!

• Avant la mise en service de l'appareil, vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez.
• Ne tirez jamais sur le câble de raccordement de l'appareil pour sortir la fiche de la prise.
  • Stockez l'appareil dans un endroit frais et sec.

2.2 Consignes de sécurité concernant le fonctionnement de l'appareil

AVERTISSEMENT!

• Utilisez exclusivement le chargeur fourni pour charger la batterie lithium-ion.
- Conservez et utilisez l'appareil uniquement à l'intérieur et dans un environnement sec.
- La prise à laquelle est raccordé l'appareil doit être à proximité et facilement accessible.

ATTENTION!

• N'utilisez pas l'appareil
– en milieu humide, à forte teneur en sel,
- à proximité de vapeurs agressives,
- à proximité de matériaux inflammables,
- ou dans un environnement explosif.

AVIS!

- Ne débranchez pas de câbles pendant le fonctionnement de l'appareil.

• Batterie lithium-ion
• Chargeur

4 U s a g e c o n f o

La batterie lithium-ion BP124 est un bloc d'alimentation mobile pour glacières 24 V. Seul le chargeur fourni doit être utilisé pour charger la batterie lithium-ion.

Le BatteryPack BP124 est une batterie lithium-ion portable, qui permet l'alimentation mobile des glacières.

Le dispositif comporte un feu arrière qui peut être activé selon les besoins.

5.1 Description de l'appareil

Pos. dans fig. 1, page 3 Description

1 Panneau de commande
2 Douille de courant continu pour le chargeur
3 Fusible (type T, 10 A)
4 Connecteur de courant continu

5.2 Panneau de commande

Pos. dans fig. 2, page 3

Description

1 Commutateur marche/arrêt

2 Affichage de l'état de charge

6 Utilisation de l'appareil

6.1 Rechargement de la batterie lithium-ion

AVERTISSEMENT!

Des batteries trop fortement chargées peuvent s'enflammer. Utilisez uniquement le chargeur fourni à la livraison.

▶ Placez le chargeur (fig. 3 1, page 4) sur une surface stable.
▶Rabattez la poignée de l'accumulateur vers le haut.
Raccordez le câble de raccordement au courant continu (fig. 3 2, page 4) du chargeur à l'accumulateur (fig. 3 3, page 4).
▶Raccordez le chargeur à l'alimentation en courant alternatif.
√ La LED du chargeur affiche l'état de chargement :

- rouge : l'accumulateur est en cours de chargement

- vert : l'accumulateur est complètement chargé

REMARQUE

• La LED s'allume également en vert si aucune batterie n'est raccordée au chargeur.
• Lorsque la batterie n'a pas été rechargée pendant une longue période, le chargeur n'indique pas immédiatement l'état de charge. Laissez la batterie dans le chargeur jusqu'à ce que la LED rouge s'allume.

√ La procédure de chargement dure env. 5 heures.

REMARQUE

Si la batterie est complètement déchargée, le processus de charge peut prendre jusqu'à 10 heures.

√Une fois que la batterie est chargée, le chargeur s'éteint.

6.2 Alimentation de la glacière en courant

▶Raccordez le connecteur de courant continu à votre glacière.

6.3 Contrôle de l'état de chargement

▶Si nécessaire, débranchez le chargeur de la batterie.
▶Appuyez sur la touche ⏻.
√ L'accumulateur affiche l'état de chargement. Plus le nombre de LEDs qui s'allument est grand, plus la batterie est pleine.

6.4 Mise en marche du feu arrière

Appuyez sur la touche ⏻ pendant une à trois secondes.
√Le feu arrière s'allume.

6.5 Extinction du feu arrière

Appuyez sur la touche ⏻ pendant une à trois secondes.
√Le feu arrière s'éteint.

6.6 Remplacement du fusible

Pour remplacer un fusible défectueux, procédez comme suit (fig. 4, page 4):

▶ Tournez la fermeture avec un tournevis cruciforme dans le sens antihoraire, pour l'ouvrir.
▶Remplacez le fusible par un fusible équivalent.
▶ Tournez la fermeture avec un tournevis cruciforme dans le sens horaire, pour la fermer.

7 Entretien et nettoyage de l'appareil

AVIS!

N'utilisez aucun objet coupant ou dur, ni de détergents pour le nettoyage. Cela pourrait endommager le produit.

▶Nettoyez le produit avec un tissu humide.

AVIS!

Chargez la batterie lithium-ion complètement au moins une fois tous les deux mois. Une trop grande sollicitation ou un trop long stockage sans utilisation peuvent causer des dommages irréversibles à la batterie.

8 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
  • le motif de la réclamation ou une description du dysfonctionnement.

9 Retraitement

▶ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

Protégez l'environnement !

Les piles et les batteries usagées ne sont pas des déchets ménagers.

Rapportez les piles défectueuses ou les batteries usagées à votre revendeur ou à un centre de collecte.

10 Caractéristiques techniques

	BatteryPack BP124
Tension de sortie : 24 V
Tension de charge : 29,4 V
Capacité : 10 Ah
Durée de chargement : 5 h
Nombre des cycles de chargement : > 500
Fusible : Type T, 10 A
Température ambiante :	Charge : de 0 °C à +45 °CDécharge : de -20 °C à +60 °C
Dimensions (l x L x h) :	200 x 150 x 65 mm
Poids :	2,5 kg
