TI222 - équipements de mesure Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imageur thermique pour appareils iOS
Marque	Klein Tools
Modèle	TI222
Dimensions	27,2 × 54,0 × 18,5 mm
Poids	30,7 g
Résolution du capteur	10 800 pixels
Plage de température	-20 °C à 400 °C (-4 °F à 752 °F)
Précision thermique	±2 °C ou ±2 % (selon la valeur la plus élevée)
Émissivité réglable	0,01 à 0,99 (valeur par défaut : 0,95)
Palettes de couleurs	Fer, Arc-en-ciel, Nuances de gris
Compatibilité iOS	iOS 11 ou version ultérieure, connecteur Lightning
Fonctions principales	Photos, vidéos, vidéos à intervalle, alarmes de température, température différentielle, température sélectionnable
Protection contre les chutes	2 m (6,6 pi)
Altitude de fonctionnement	2000 m (6562 pi)
Humidité relative	< 95 % sans condensation
Température de fonctionnement	0 °C à 50 °C (32 °F à 122 °F)
Température d'entreposage	-10 °C à 60 °C (14 °F à 140 °F)
Champ de visée	50°
Fréquence de rafraîchissement	9 Hz
Sensibilité thermique	< 60 mK à 25 °C
Format d'image / vidéo	JPG / MP4
Alimentation	Via l'appareil iOS (connecteur Lightning)
Entretien et nettoyage	Essuyer avec un chiffon non pelucheux sans solvant
Sécurité	Protection oculaire recommandée, ne pas ouvrir, ne pas exposer au soleil
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur
Informations générales	Garantie : www.kleintools.com/warranty, Service client : 1 800 553-4676

FOIRE AUX QUESTIONS - TI222 Klein Tools

Comment connecter l'imageur thermique TI222 à mon iPhone ?

Insérez le connecteur Lightning de l'imageur dans le port de votre iPhone. L'application Klein Tools Thermal Imager s'ouvre automatiquement. Autorisez la communication entre l'appareil et l'application en appuyant sur Allow.

Quelle est la plage de température mesurable ?

L'imageur peut mesurer des températures de -20 °C à 400 °C (ou -4 °F à 752 °F). La résolution est de 0,1 °C/0,1 °F.

Comment régler l'émissivité ?

Dans les paramètres de l'application, réglez l'émissivité entre 0,01 et 0,99. La valeur par défaut est 0,95. Utilisez le tableau d'émissivité fourni ou la FAQ de l'application pour obtenir des valeurs typiques.

L'imageur thermique est-il étanche ?

Non, il n'est pas étanche. Évitez toute exposition à l'humidité excessive. Il supporte une humidité relative < 95 % sans condensation.

Que faire si l'application ne s'ouvre pas automatiquement ?

Vérifiez que votre iPhone est sous iOS 11 ou version ultérieure. Assurez-vous que l'application Klein Tools Thermal Imager est installée depuis l'App Store. Si le problème persiste, débranchez et rebranchez l'imageur.

Comment prendre une photo thermique ?

En mode affichage en temps réel, pointez la caméra vers le sujet et appuyez sur le bouton de prise de photo (icône appareil photo) dans l'application. La première photo nécessite l'autorisation d'accès aux photos.

Comment enregistrer une vidéo ?

Appuyez sur le bouton d'enregistrement vidéo (icône caméra vidéo) en mode temps réel. L'application demandera l'accès au microphone pour la première vidéo. Appuyez sur OK pour autoriser.

Comment utiliser les alarmes de température ?

Dans les paramètres de la caméra, activez les alarmes de température haute et basse et définissez les seuils entre -20 °C et 400 °C. Lorsque la température dépasse ou descend sous ces seuils, l'imageur émet un son d'alarme.

Comment nettoyer l'imageur ?

Débranchez l'imageur de l'iPhone. Essuyez-le avec un chiffon non pelucheux propre. N'utilisez pas de nettoyant abrasif ni de solvant.

Où trouver la notice complète ?

La notice complète est disponible au format PDF sur notice-facile.com ou sur le site de Klein Tools : www.kleintools.com. Vous pouvez également la télécharger gratuitement depuis notre page.

MODE D'EMPLOI TI222 Klein Tools

Conformité Européenne: Conforms with

www.kleintools.com/warranty

DISPOSAL / RECYCLE

www.kleintools.com/warranty

Imageur thermique pour appareils iOS

• 10 800 PIXELS POUR DÉTECTER LES ZONES CHAUDES ET FROIDES
- PRISE, STOCKAGE ET PARTAGE DE PHOTOS, DE VIDÉOS ET DE VIDÉOS À INTERVALLE
• TEMPÉRATURE DIFFÉRENTIELLE ET SÉLECTIONNÉE SUR L'ÉCRAN TACTILE
• ALARMES DE TEMPÉRATURE HAUTE ET BASSE
• PALETTES DE COULEURS SÉLECTIONNABLES
• COMPATIBILITÉ AVEC IOS 11 OU UNE VERSION ULTÉRIEURE

-20 °C à 400 °C

-4 °F à 752 °F

2m

KLEIN TOOLS®

Made for

iPhone

CE UK CA

CARACTÉRISTIQUES GÉNÉRALES

L'imageur thermique TI222 de Klein Tools permet de prendre, de stocker et de partager facilement des photos et des vidéos, y compris des vidéos à intervalle, pour effectuer un dépannage instantané à l'aide de votre appareil iOS. L'imageur offre une excellente résolution de 10 800 pixels et un choix de palettes de couleurs. Ses fonctions comprennent la température différentielle, la température de points sélectionnés à l'écran et des alarmes de température haute et basse.

Le TI222 est compatible avec les appareils dotés d'iOS 11 ou d'une version ultérieure et équipés de connecteurs Lightning. Les images captées par la caméra sont affichées sur l'appareil iOS via l'application pour imageur thermique de Klein Tools, offerte dans l'App Store.

• Environnement : à l'intérieur ou à l'extérieur
• Altitude de fonctionnement : 2000 m (6562 pi)
  • Humidité relative : < 95 % sans condensation
• Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F)
• Température d'entreposage : -10 °C à 60 °C (14 °F à 140 °F)
  • Résolution du capteur : 10 800 pixels
• Taille des pixels : 17 µm
• Réponse spectrale : 8 à 14 µm
• Champ de visée : 50°
• Fréquence de rafraîchissement : 9 Hz
• Sensibilité : <60 mK à 25°C
• Plage de températures : -20 °C à 400 °C (-4 °F à 752 °F)
• Résolution de température : 0,1 °C (0,1 °F)
• Précision thermique : ±2° ou ±2 % (selon la valeur la plus élevée) REMARQUE : Non étalonné en dessous de -10 °C (14 °F).
• Affichage de la température : température différentielle, réticules de température haute, moyenne et basse, et température sélectionnable par l'utilisateur
• Réglages de la température : °F/°C
• Émissivité : réglable de 0,01 à 0,99 (la valeur par défaut est de 0,95)
• Palettes de couleurs : fer, arc-en-ciel et nuances de gris
• Appareil mobile : iOS 11 ou version ultérieure
• Application mobile : prise en charge par l'App Store
• Format d'image : JPG
• Format vidéo : MP4
• Dimensions : 27,2 × 54,0 × 18,5 mm (1,07 × 2,13 × 0,73 po)
• Poids : 30,7 g (1,08 oz)
• Niveau de pollution : 2
  • Protection contre les chutes : 2 m (6,6 pi)

Les caractéristiques techniques peuvent faire l'objet de modifications.

App Store, iPhone et Lightning sont des marques déposées d'Apple Inc. aux États-Unis et dans d'autres pays.

IOS est une marque de commerce ou une marque déposée de Cisco aux États-Unis et dans d'autres pays qui est utilisée sous licence par Apple Inc.

⚠ AVERTISSEMENTS

Pour garantir une utilisation et un entretien sécuritaires de l'appareil, suivez ces instructions.

• Veuillez lire ces instructions pour garantir une utilisation sécuritaire de l'appareil.
• Portez toujours une protection oculaire approuvée.
• N'utilisez pas l'appareil si le boîtier semble avoir été endommagé de quelque manière que ce soit.
• N'UTILISEZ PAS l'appareil si le connecteur ou l'adaptateur Lightning présentent des dommages, quels qu'ils soient.
• Aucune pièce n'est réparable par l'utilisateur. N'OUVREZ PAS le boîtier et ne tentez pas de réparer l'appareil.

REMARQUE : Ne pointez pas la caméra vers le soleil ou toute autre source d'énergie puissante. Cela peut nuire à la précision de la caméra ou endommager le capteur.

MISE EN GARDE

- Risque de brûlures. Les matériaux réfléchissants pourraient avoir une température réelle plus élevée que la température mesurée. Réglez l'émissivité en fonction de l'objet mesuré (voir la section Émissivité).

SYMBOLES SUR LE TESTEUR

Avertissement ou mise en garde

Lire les instructions

Conformité européenne : Conforme aux directives de l'Espace économique européen

UKCA – Évaluation de la conformité du Royaume-Uni

Ne pas mettre l'appareil et ses accessoires au rebut

CARACTÉRISTIQUES DÉTAILLÉES

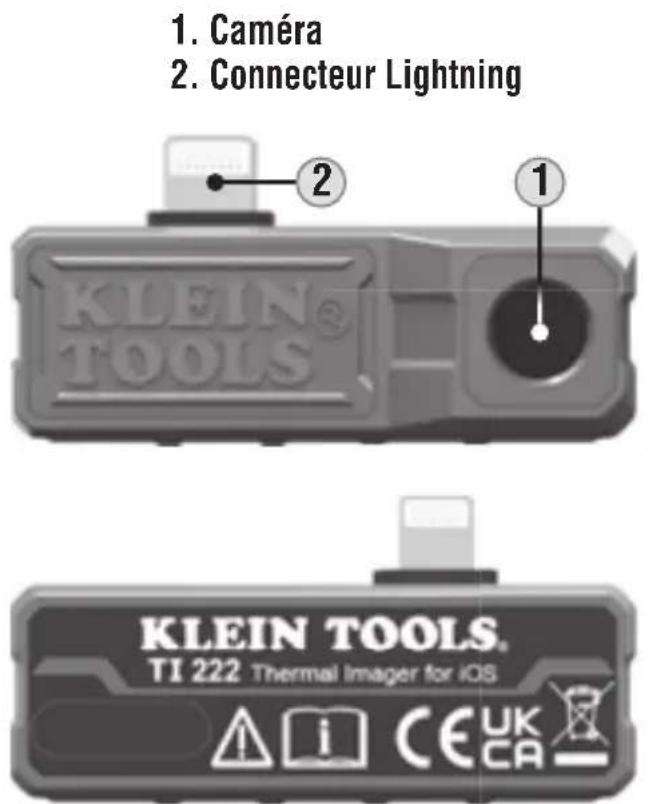

FIG. A

1. Caméra 2. Connecteur Lightning KLEIN TOOLS® TI 222 Thermal Imager for iOS CEUK CA

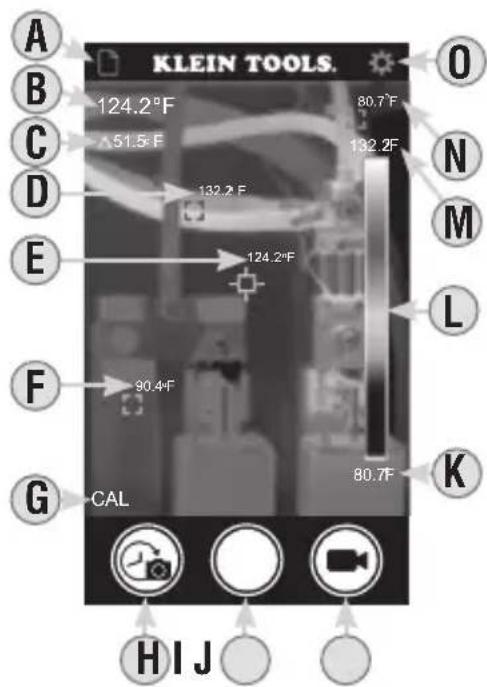

DÉTAILS DE L'AFFICHAGE

FIG. B
AFFICHAGE EN TEMPS RÉEL

KLEIN TOOLS. A B 124.2°F C 51.5°F D 132.2°F E 124.2°F F 90.4°F G CAL 80.7°F O N M L K H I J

A. Galerie de photos/vidéos
B.Température du point moyen
C.Température différentielle
D. Indicateur rouge (Température haute)
E. Indicateur blanc (Température du point moyen)
F. Indicateur gris (Température sélectionnable par l'utilisateur)
G.lcône d'étalonnage
H.Bouton de prise de vidéos à intervalle
I. Bouton de prise de photos J. Bouton d'enregistrement vidéo K. Température la plus basse L. Palette de couleurs de la température en temps réel
M.Température la plus élevée
N. Indicateur vert (Température basse)
0.Paramètres

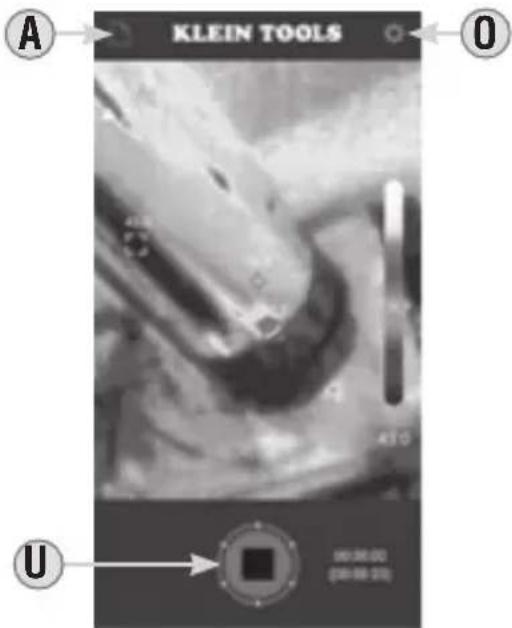

FIG. C
AFFICHAGE DU MODE DE PHOTO À INTERVALLE

KLEIN TOOLS A O U (0:38:00) (24:59:20)

A. Galerie de photos/vidéos
0. Paramètres
U. Bouton d'arrêt

DÉTAILS DE L'AFFICHAGE

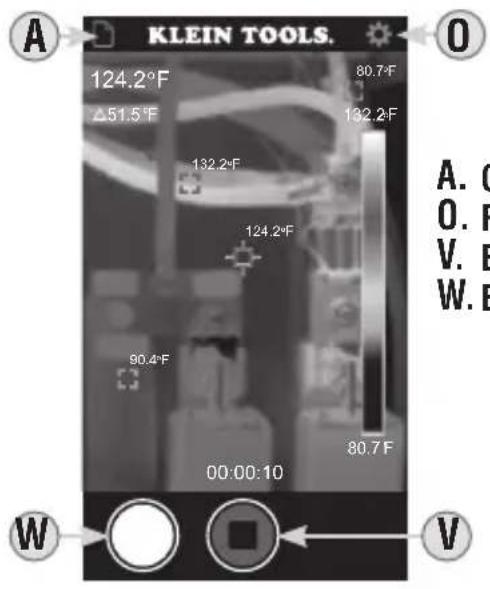

FIG. D
AFFICHAGE DU MODE VIDÉO

KLEIN TOOLS. 124.2°F 80.7°F Δ51.5°F 132.2°F 132.2°F 124.2°F 90.4°F 80.7°F 00:00:10 W V A. O. O. F. V. E. W. E

A. Galerie de photos/vidéos

1. Paramètres

V. Bouton d'arrêt

W. Bouton de prise de photos

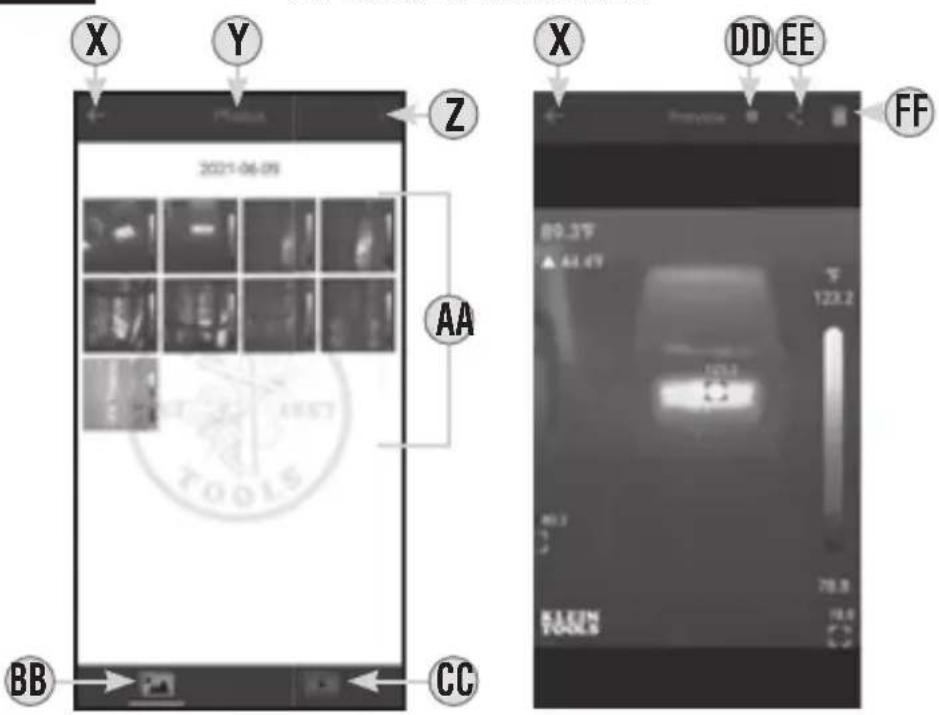

FIG. E
AFFICHAGE DE LA GALERIE

X. Revenir à l'écran précédent

Y. Menu actif (galerie de photos ou de vidéos)

Z. Plus d'options de sélection

AA. Fichiers

BB. Galerie de photos

CC. Galerie de vidéos

DD. Information sur le fi chier

EE. Copier/partager les fi chiers sélectionnés

FF. Supprimer les fi chiers sélectionnés

DÉTAILS DE L'AFFICHAGE

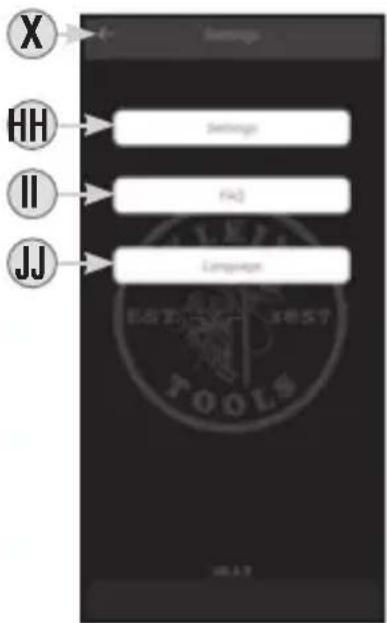

FIG. F

AFFICHAGE DES PARAMÈTRES

X. Revenir à l'écran précédent

HH. Bouton Paramètres de la caméra

II. Bouton FAQ

JJ. Bouton Langue

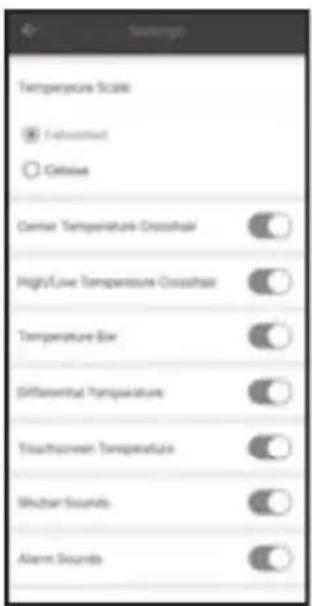

AFFICHAGE DES PARAMÈTRES DE LA CAMÉRA HH

L'application pour imageur thermique de Klein Tools est nécessaire pour utiliser l'appareil. Téléchargez-la gratuitement depuis l'App Store ou en scannant le code QR ci-dessous.

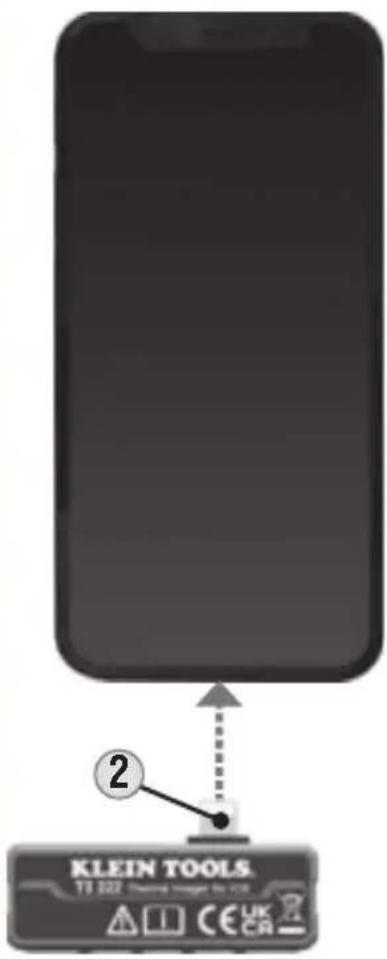

CONNEXION DE VOTRE APPAREIL

1. Allumez votre appareil iOS.
2. Insérez le connecteur Lightning ② directement dans votre appareil (FIG. G).
   REMARQUE : Le produit convient aux étuis de téléphone d'une épaisseur allant jusqu'à 1,5 mm (1/16 po). Il peut être nécessaire de retirer les étuis de plus de 1,5 mm (1/16 po) pour une connexion sécuritaire.
3. Une fois les appareils connectés, l'application s'ouvrira automatiquement et une fenêtre contextuelle vous demandera une confirmation : « Klein TI222 would like to communicate with the Klein Tools Thermal Imager for iOS Devices » (Klein TI222 souhaite communiquer avec l'application pour imageur thermique de Klein Tools pour appareils iOS). Appuyez sur « Allow » (Autoriser) [FIG. H].

FIG. G

Décodez ce code QR à l'aide de la caméra de votre téléphone pour télécharger gratuitement l'application pour l'imageur thermique TI222 de Klein Tools.

En mode d'affichage en temps réel (voir FIG. B), pointez la caméra ① sur le sujet à photographier et appuyez sur le bouton de prise de photo ① pour prendre une photo. REMARQUE : Lorsque la première photo est prise, l'application demande la permission suivante : « Klein TI222 would like to access your photos » (Klein TI222 souhaite accéder à vos photos). Appuyez sur « Allow Access to All Photos » (Autoriser l'accès à toutes les photos) [FIG. I].

PRISE DE VIDÉOS À INTERVALLE (FIG. C)

1. En mode d'affichage en temps réel (voir FIG. B), pointez la caméra vers le sujet à enregistrer.
2. Appuyez sur le bouton de prise de vidéos à intervalle Ⓗ pour commencer à prendre des photos à intervalle.
3. Pour arrêter l'enregistrement et quitter le mode de prise de vidéos à intervalle, appuyez sur le bouton d'arrêt U.

FIG. I

1. En mode d'affichage en temps réel (voir FIG. B), pointez la caméra ① sur le sujet à filmer et appuyez sur le bouton d'enregistrement vidéo ②.

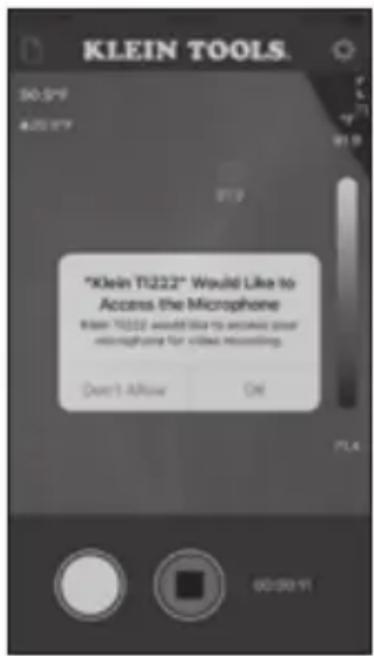

   REMARQUE : Avant l'enregistrement de la première vidéo, l'application demande la permission suivante : « Klein TI222 Would like to Access the Microphone » (Klein TI222 souhaite accéder au microphone). Appuyez sur « OK » (FIG. J).
2. Appuyez sur le bouton de prise de photos Ⓠ en cours d'enregistrement pour prendre des photos du sujet.
3. Pour arrêter l'enregistrement vidéo et quitter ce mode, appuyez sur le bouton d'arrêt V.

FIG. J

Pour accéder aux galeries de photos et de vidéos, appuyez sur l'icône de galerie de photos/vidéos A, puis sélectionnez la galerie de photos BB ou la galerie de vidéos CC. Pour sélectionner plusieurs fichiers ou tous les fichiers à la fois, appuyez sur le bouton pour voir plus d'options de sélection Z.

Touchez un fichier AA pour le visualiser. Une fois le fichier sélectionné, vous pouvez toucher l'icône d'information DD pour afficher des informations supplémentaires sur le fichier, l'icône de partage EE pour afficher les options de partage de fichiers de votre appareil ou le bouton de suppression FF pour supprimer le fichier. Appuyez longuement sur un fichier AA pour pouvoir en sélectionner plusieurs. Pour quitter la galerie de photos/vidéos, appuyez sur l'icône pour revenir à l'écran précédent X afin de revenir à l'affichage en temps réel.

INSTRUCTIONS D'UTILISATION

RÉGLAGE DES PARAMÈTRES (FIG. F)

En mode d'affichage en temps réel (voir FIG. B), appuyez sur l'icône des paramètres 0 et appuyez sur l'un des boutons pour afficher et régler les paramètres ci-dessous.

Paramètres de la caméra HH

• Échelle de température : sélectionnez les degrés Fahrenheit ou Celsius (°F par défaut).
• Réticule de température haute/basse : activez ou désactivez la fonction (activée par défaut).
• Réticule de température moyenne : activez ou désactivez la fonction (activée par défaut).
• Barre de température : activez ou désactivez la fonction (activée par défaut).
• Température différentielle : activez ou désactivez la fonction (activée par défaut).
• Température sélectionnée à l'écran : activez ou désactivez la fonction (activée par défaut).
• Sons de l'obturateur : activez ou désactivez la fonction (activée par défaut).
• Sons de l'alarme : activez ou désactivez la fonction (activée par défaut).
• Alarme de température haute/basse : activez ou désactivez la fonction, entrez une température entre -20 et 400 °C (-4 et 752 °F).
• Palette de couleurs : sélectionnez « Fer », « Arc-en-ciel » ou « Nuances de gris » (Fer par défaut).
• Émissivité : entrez une émissivité de 0,01 à 0,99 (0,95 par défaut).
• Image par image : sélectionnez un intervalle de capture lent (4 ips), moyen (8 ips) ou rapide (16 ips) pour la prise de photos à intervalle (moyen par défaut).

FAQ (Foire aux questions) II

- Conseils utiles pour utiliser l'imageur thermique

Langue JJ

- Sélectionnez l'anglais, l'espagnol ou le français.

ÉMISSIVITÉ

L'émissivité est une mesure de la capacité d'une surface à émettre de l'énergie thermique par radiation. Différents types de surfaces (métaux, maçonnerie, bois, etc.) émettent de l'énergie thermique par radiation à des niveaux d'efficacité variés. Par conséquent, ces matériaux possèdent des coefficients d'émissivité différents qui doivent être pris en compte pour obtenir des mesures exactes avec un thermomètre à infrarouge.

L'émissivité de l'imageur thermique TI222 peut être ajustée de 0,01 à 0,99 pour assurer l'exactitude des mesures de température sur la majorité des types de matériaux. En règle générale, les surfaces claires réfléchissantes comme le chrome et les tableaux blancs possèdent une émissivité beaucoup plus faible que celle des matériaux noirs mats.

À titre indicatif seulement, le tableau de la page suivante peut servir à estimer l'émissivité de nombreux types de matériaux différents. Il est à noter que l'émissivité des surfaces varie en fonction d'un grand nombre de paramètres comme le fini de la surface, la température, la forme de l'objet, etc.

INSTRUCTIONS D'UTILISATION

Ce tableau devrait uniquement servir de guide.

Matériau Émissivité
Asphalte 0,93
Brique rouge 0,93
Brique grise 0,75
Porcelaine 0,92
Argile cuite 0,91
Béton brut 0,94
Tissu en coton 0,77
Verre poli 0,92 à 0,94
Granite 0,45
Gravier 0,28
Glace lisse 0,97
Marbre blanc poli 0,56
Peinture noire 0,96
Caoutchouc durci 0,94
Bois 0,80 à 0,90
Cuivre mat 0,22
Tôle d'aluminium commerciale 0,09
Acier laminé à froid	0,75 à 0,85

Vous trouverez une liste complète de valeurs d'émissivité dans la section FAQ de l'application ou à l'adresse www.kleintools.com/emissivity.

NETTOYAGE

Assurez-vous que l'appareil n'est pas connecté, puis essuyez-le à l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif ni de solvant.

ENTREPOSAGE

N'exposez pas l'appareil à des températures ou à un taux d'humidité élevés. Après une période d'entreposage dans des conditions extrêmes (hors des limites mentionnées dans la section « Caractéristiques générales »), laissez l'appareil revenir à des conditions d'utilisation normales avant de l'utiliser.

CONFORMITÉ FCC ET IC

Consultez la page de ce produit à l'adresse www.kleintools.com pour obtenir des renseignements sur la conformité à la Federal Communications Commission (FCC).

Canada ICES-003 (B)/NMB-003 (B)

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne mettez pas l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov/recycle.
