Tipo de producto	Termógrafo para dispositivos iOS
Marca	Klein Tools
Modelo	TI222
Dimensiones	27,2 × 54,0 × 18,5 mm
Peso	30,7 g
Resolución del sensor	10 800 píxeles
Rango de temperatura	-20 °C a 400 °C (-4 °F a 752 °F)
Precisión térmica	±2 °C o ±2 % (según el valor más alto)
Emisividad ajustable	0,01 a 0,99 (valor por defecto: 0,95)
Paletas de colores	Hierro, Arcoíris, Escala de grises
Compatibilidad iOS	iOS 11 o posterior, conector Lightning
Funciones principales	Fotos, videos, videos a intervalos, alarmas de temperatura, temperatura diferencial, temperatura seleccionable
Protección contra caídas	2 m (6,6 pies)
Altitud de funcionamiento	2000 m (6562 pies)
Humedad relativa	< 95 % sin condensación
Temperatura de funcionamiento	0 °C a 50 °C (32 °F a 122 °F)
Temperatura de almacenamiento	-10 °C a 60 °C (14 °F a 140 °F)
Campo de visión	50°
Frecuencia de actualización	9 Hz
Sensibilidad térmica	< 60 mK a 25 °C
Formato de imagen / video	JPG / MP4
Alimentación	A través del dispositivo iOS (conector Lightning)
Mantenimiento y limpieza	Limpiar con un paño sin pelusa sin disolvente
Seguridad	Se recomienda protección ocular, no abrir, no exponer al sol
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario
Información general	Garantía: www.kleintools.com/warranty, Servicio al cliente: 1 800 553-4676

Preguntas frecuentes - TI222 Klein Tools

¿Cómo conectar la cámara termográfica TI222 a mi iPhone?

Inserte el conector Lightning de la cámara en el puerto de su iPhone. La aplicación Klein Tools Thermal Imager se abre automáticamente. Autorice la comunicación entre el dispositivo y la aplicación presionando Allow.

¿Cuál es el rango de temperatura medible?

La cámara puede medir temperaturas de -20 °C a 400 °C (o -4 °F a 752 °F). La resolución es de 0,1 °C/0,1 °F.

¿Cómo ajustar la emisividad?

En la configuración de la aplicación, ajuste la emisividad entre 0,01 y 0,99. El valor por defecto es 0,95. Utilice la tabla de emisividad proporcionada o la FAQ de la aplicación para obtener valores típicos.

¿La cámara termográfica es resistente al agua?

No, no es resistente al agua. Evite la exposición a la humedad excesiva. Soporta una humedad relativa < 95 % sin condensación.

¿Qué hacer si la aplicación no se abre automáticamente?

Verifique que su iPhone tenga iOS 11 o posterior. Asegúrese de que la aplicación Klein Tools Thermal Imager esté instalada desde la App Store. Si el problema persiste, desconecte y vuelva a conectar la cámara.

¿Cómo tomar una foto térmica?

En modo visualización en tiempo real, apunte la cámara hacia el sujeto y presione el botón de captura de foto (icono de cámara) en la aplicación. La primera foto requiere autorización de acceso a las fotos.

¿Cómo grabar un video?

Presione el botón de grabación de video (icono de cámara de video) en modo tiempo real. La aplicación solicitará acceso al micrófono para el primer video. Presione OK para autorizar.

¿Cómo usar las alarmas de temperatura?

En la configuración de la cámara, active las alarmas de temperatura alta y baja y defina los umbrales entre -20 °C y 400 °C. Cuando la temperatura supere o baje de estos umbrales, la cámara emite un sonido de alarma.

¿Cómo limpiar la cámara?

Desconecte la cámara del iPhone. Límpiela con un paño sin pelusa limpio. No use limpiadores abrasivos ni disolventes.

¿Dónde encontrar el manual completo?

El manual completo está disponible en formato PDF en notice-facile.com o en el sitio web de Klein Tools: www.kleintools.com. También puede descargarlo gratuitamente desde nuestra página.

MANUAL DE USUARIO TI222 Klein Tools

MANUAL DE INSTRUCCIONES

Cámara termográfica para dispositivos iOS

• 10 800 PIXELES PARA SOLUCIONAR PROBLEMAS DE PUNTOS CALIENTES Y FRÍOS
• CAPTURE, ALMACENE Y COMPARTA IMÁGENES, VIDEOS Y VIDEOS POR INTERVALOS
• TEMPERATURA DIFERENCIAL Y EN PANTALLA TÁCTIL
• ALARMAS DE TEMPERATURA ALTA Y BAJA
- OPCIONES DE PALETAS DE COLORES
• COMPATIBLE CON LA VERSIÓN 11 O SUPERIOR DE IOS

-4 a 752 °F

-20 a 400 °C

2m

KLEIN TOOLS®

Made for

iPhone

CE UK CA

ESPECIFICACIONES GENERALES

La cámara termográfica TI222 de Klein Tools permite capturar, almacenar y compartir imágenes, videos y videos por intervalos para solución instantánea de problemas en su dispositivo iOS. Excelente resolución de 10 800 pixeles, con opción de elegir entre paletas de colores. El multímetro cuenta con temperatura diferencial, temperatura en pantalla táctil y alarmas de temperatura alta y baja.

La TI222 es compatible con dispositivos iOS 11 o superiores con conectores Lightning. La salida de cámara se muestra en el dispositivo iOS mediante la aplicación Klein Tools Thermal Imager, disponible de forma gratuita en la App Store®.

• Entorno: interior o exterior
• Altitud de funcionamiento: 6562' (2000 m)
• Humedad relativa: <95 %, sin condensación
• Temperatura de funcionamiento: 32 a 122 °F (0 a 50 °C)
• Temperatura de almacenamiento: 14 a 140 °F (-10 a 60 °C)
• Resolución del sensor: 10 800 pixeles
• Tamaño de pixel: 17 μm
• Respuesta espectral: 8 μm a 14 μm
• Campo de visión (FOV): 50°
• Frecuencia de imagen: 9 Hz
• Sensibilidad: <60 mK a 25°C
  • Rango de temperatura: -4 a 752 °F (-20 a 400 °C)
• Resolución de temperatura: 0,1 °F, 0,1 °C
• Precisión de temperatura: +/-2° o 2 % (cualquiera que sea mayor) NOTA: no está calibrada por debajo de los 14 °F (-10 °C)
• Indicación de temperatura: temperatura diferencial, cruces de referencia de temperatura alta, central y baja y temperatura seleccionable por el usuario
• Ajustes de temperatura: °F/°C
• Emisividad: ajustable de 0,1 a 0,99 (la predeterminada es 0,95)
• Paletas de colores: Ironbow, arcoíris y escala de grises
• Dispositivo móvil: iOS 11 o superior
• Aplicación móvil: compatible con App Store®
• Formato de imagen: JPG
• Formato de video: MP4
• Dimensiones: 1,07" × 2,13" × 0,73" (27,2 × 54,0 × 18,5 mm)
• Peso: 1,08 oz (30,7 gramos)
• Grado de contaminación: 2
• Protección ante caídas: 6,6' (2 m)

Especificaciones sujetas a cambios.

App Store, iPhone y Lightning son marcas registradas de Apple Inc., registradas en los EE. UU. y otros países.

IOS es una marca comercial o registrada de Cisco en los EE. UU. y otros países, y Apple Inc. la utiliza bajo licencia.

ADVERTENCIAS

Para garantizar el funcionamiento y servicio seguros, siga estas instrucciones.

• Lea las instrucciones para garantizar un funcionamiento seguro.
• Siempre debe usar protección para los ojos aprobada.
• No utilice la carcasa si está dañada de algún modo.
• NO la utilice si el conector/adaptador Lightning está dañado de algún modo.
• No contiene en su interior piezas que el usuario pueda reparar. NO lo abra ni intente repararlo.

NOTA: no apunte la cámara hacia el sol ni ninguna otra fuente de energía intensa. Esto puede afectar la precisión de la cámara o dañar el sensor.

PRECAUCIÓN

- Riesgo de quemaduras. Los materiales reflectantes pueden tener una temperatura real mayor a la temperatura medida. Ajuste la emisividad para emparejar el objeto que se está midiendo (consulte la sección Emisividad).

SÍMBOLOS DEL PROBADOR

Advertencia o precaución

Lea las instrucciones

Conformité Européenne: cumple con las normas del Espacio Económico Europeo

UKCA : conformidad evaluada por el Reino Unido

No arroje el equipo ni sus accesorios a la basura

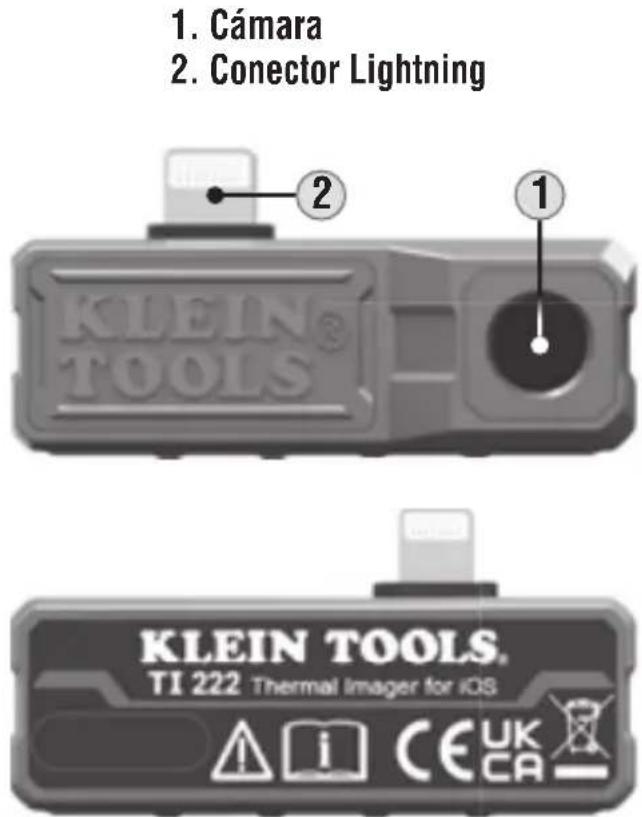

DETALLES DE LAS CARACTERÍSTICAS

FIG. A

1. Cámara
2. Conector Lightning

DETALLES DE LA PANTALLA

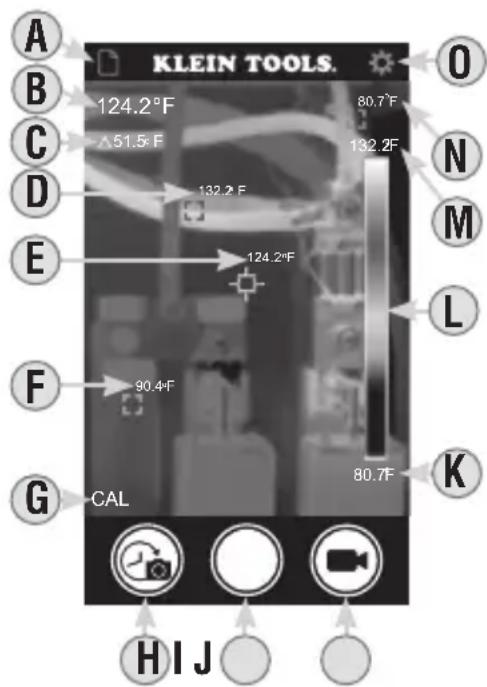

FIG. B

PANTALLA DEL MODO EN VIVO

KLEIN TOOLS. A B 124.2°F C 51.5°F D 132.2°F E 124.2°F F 90.4°F G CAL 80.7°F O N M L K HI J

A. Galería de fotos/videos
B. Temperatura de punto central
C. Temperatura diferencial
D. Marcador rojo (temperatura alta)
E. Marcador blanco (temperatura en punto central)
F. Marcador gris (temperatura seleccionable por el usuario)
G. Icono de calibración
H. Botón de captura de videos por intervalos
I. Botón de captura de fotos
J. Botón de captura de videos
K. Temperatura más baja
L. Paletas de colores de temperatura en vivo
M.Temperatura más alta
N. Marcador verde (temperatura baja)
O. Confi guración

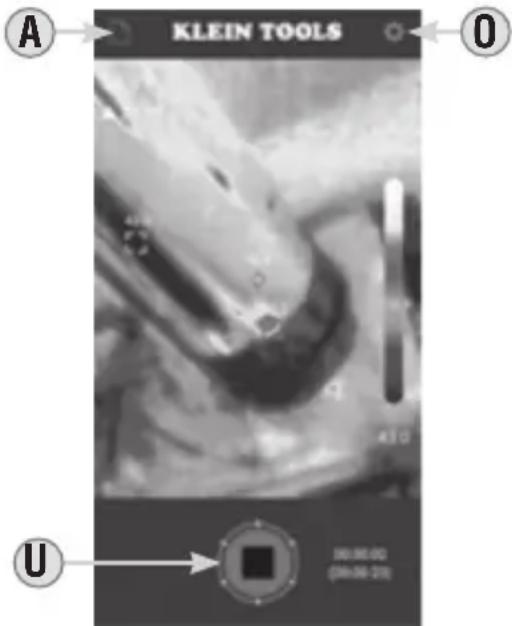

FIG. C

PANTALLA DEL MODO DE INTERVALOS

A. Galería de fotos/videos
O. Confi guración
U. Botón Detener

DETALLES DE LA PANTALLA

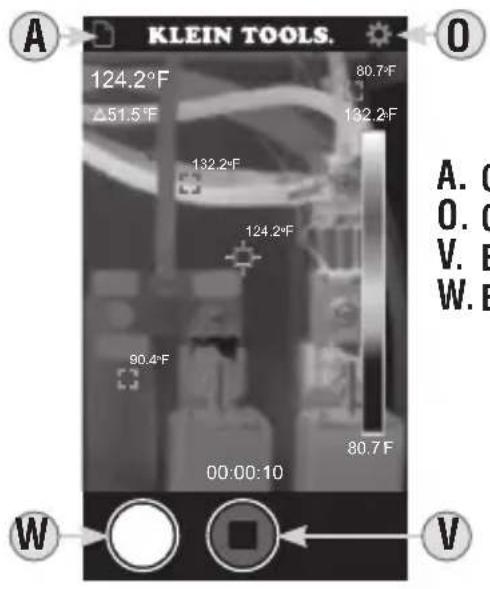

FIG. D
PANTALLA DEL MODO VIDEO

KLEIN TOOLS. 124.2°F 80.7°F Δ51.5°F 132.2°F 132.2°F 124.2°F 90.4°F 80.7°F 00:00:10 W V A. O. O. O. V. E. W. E.

A. Galería de fotos/videos

O. Confi guración

V. Botón Detener

W. Botón de captura de fotos

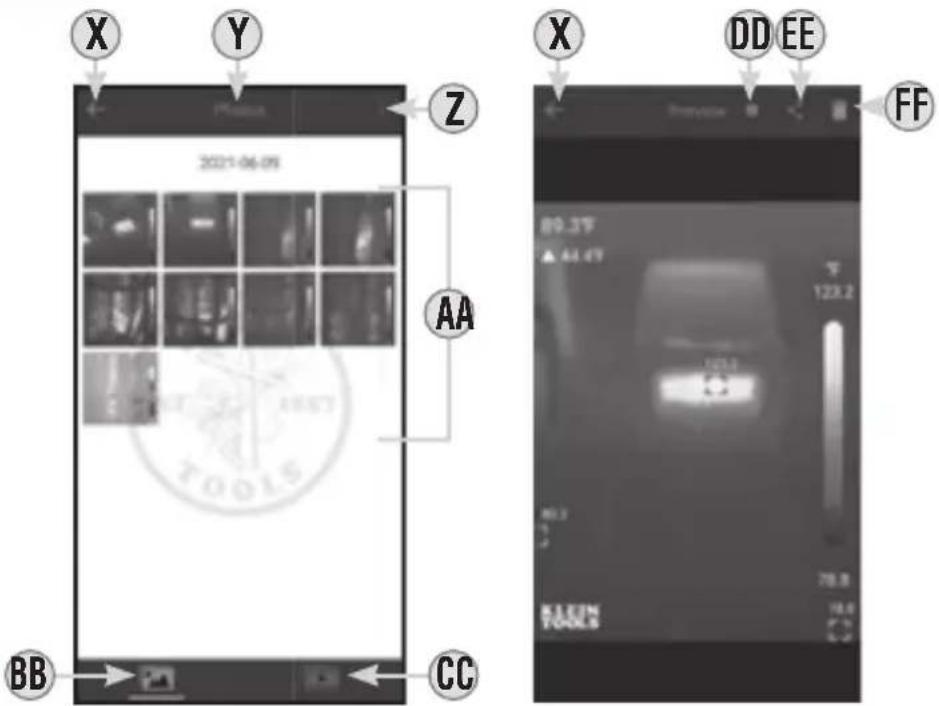

FIG. E
PANTALLAS DEL MODO GALERÍA

X. Icono de pantalla anterior

Y. Menú activo (galería de fotos o videos)

Z. Más opciones de selección

AA. Archivos

BB. Galería de fotos

CC. Galería de videos

DD. Información del archivo

EE. Copiar/compartir los archivos seleccionados

FF. Eliminar los archivos seleccionados

DETALLES DE LA PANTALLA

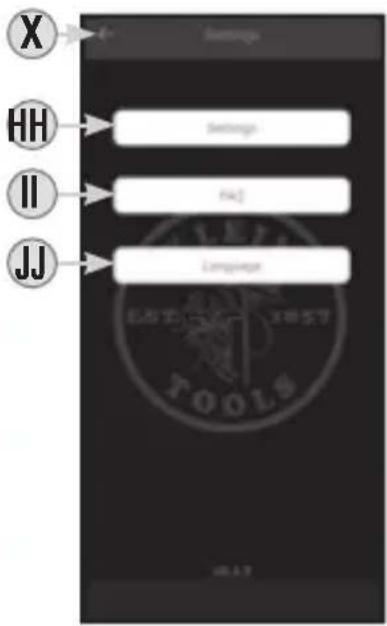

FIG. F

PANTALLA DE CONFIGURACIÓN

X. Icono de pantalla anterior

HH. Botón de confi guración de la cámara

II. Botón de preguntas frecuentes

JJ. Botón de idioma

PANTALLAS DE CONFIGURACIÓN DE LA CÁMARA HH

DESCARGA DE LA APLICACIÓN

La aplicación de Klein Tools Thermal Imager es necesaria para está funcionalidad. La aplicación está disponible de forma gratuita en la App Store® o escaneando el código QR a continuación.

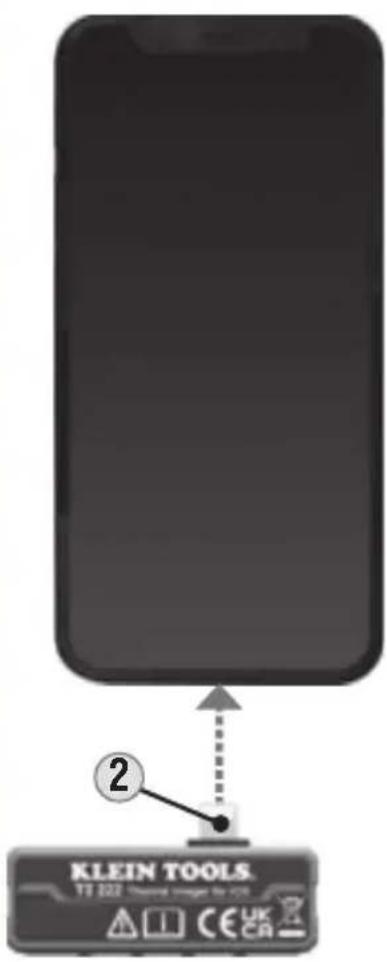

CONEXIÓN DEL DISPOSITIVO

1. Encienda su dispositivo iOS.
2. Inserte el conector Lightning ② directamente en su dispositivo (FIG. G).
   NOTA: se adapta a fundas de teléfonos de hasta 1/16" (1,5 mm). Si la funda tiene un grosor superior a 1/16" (1,5 mm), puede que deba quitarla para tener una conexión segura.
3. Al conectar su dispositivo, se abrirá la aplicación automáticamente y una ventana emergente solicitará su confirmación: "Klein TI222 would like to communicate with the Klein Tools Thermal Imager for iOS Devices" (Klein TI222 desea comunicarse con la cámara termográfica de Klein Tools para dispositivos iOS). Presione "Allow" (Permitir) (FIG. H).

FIG. G

Escanee el código QR para descargar de forma gratuita la aplicación de la TI222 de Klein Tools.

Mientras se encuentra en el modo Ver en vivo (vea la figura B), apunte la cámara 1 al objeto que va a fotografiar y toque el botón de captura de fotos 1 para tomar una foto. NOTA: después de capturar la primera foto, la aplicación solicitará la autorización “Klein TI222 would like to access your photos” (Klein TI222 desea acceder a sus fotos). Presione “Allow Access to All Photos” (Permitir acceso a todas las fotos) (FIG. I).

CAPTURA DE VIDEOS POR INTERVALOS (FIG. C)

1. Mientras se encuentra en el modo Ver en vivo (vea la figura B), apunte la cámara ① al objeto que va a grabar.
2. Toque el botón de videos por intervalos H para comenzar la captura de fotografía por intervalos.
3. Para dejar de grabar y salir del modo de videos por intervalos, toque el botón Detener Ⓙ.

FIG. I

1. Mientras se encuentra en el modo Ver en vivo (vea la figura B), apunte la cámara ① al objeto que va a grabar en video y toque el botón de captura de videos J. NOTA: antes de capturar el primer video, la aplicación solicitará la autorización “Klein TI222 would like to access the Microphone” (Klein TI222 desea acceder al micrófono). Presione “OK” (Aceptar) (FIG. J).
2. Toque el botón de captura de fotos W mientras está grabando un video para capturar imágenes fijas del objeto.
3. Para dejar de grabar y salir del modo de captura de video, toque el botón Detener V.

FIG. J

Para acceder a las galerías de fotos o videos, toque el icono galería de fotos/videos A y luego seleccione la galería de fotos BB o de videos CC deseada. Para seleccionar varios o todos los archivos a la vez, toque el botón “Más opciones de selección” Z.

Toque un archivo AA para verlo. Después de haber seleccionado un archivo, puede tocar el icono “Información del archivo” DD para mostrar información adicional sobre el archivo, el icono “Compartir” EE para conocer las opciones para compartir archivos de su dispositivo o el botón “Eliminar” FF para eliminar el archivo. Toque de forma sostenida un archivo AA para habilitar opciones múltiples. Para salir del modo Fotos/Videos, toque el icono “Anterior” X para regresar al modo Ver en vivo.

AJUSTES DE CONFIGURACIÓN (FIG. F)

Mientras se encuentra en el modo Ver en vivo (vea la figura B), toque el icono Configuración 0 y toque uno de los botones para ver o ajustar las siguientes configuraciones:

Confi guración de la cámara HH:

• Escala de temperatura: seleccione °F o °C (°F está predeterminado)
• Cruce de referencia de temperatura alta/baja: Activo/Inactivo (Activo está predeterminado)
• Cruce de referencia de temperatura central: Activo/Inactivo (Activo está predeterminado)
• Barra de temperatura: Activo/Inactivo (Activo está predeterminado)
• Temperatura diferencial: Activo/Inactivo (Activo está predeterminado)
• Temperatura en pantalla táctil: Activo/Inactivo (Activo está predeterminado)
• Sonidos del obturador: Activo/Inactivo (Activo está predeterminado)
• Sonidos de alarma: Activo/Inactivo (Activo está predeterminado)
• Alarma de temperatura alta/baja: seleccione temperatura, Activo/Inactivo, ingrese a partir de -4 a 752 °F (-20 a 400 °C)
• Paleta de colores: seleccione Ironbow, arcoíris o escala de grises (Ironbow está predeterminado)
• Emisividad: ingrese la emisividad de 0,1 a 0,99 (0,95 está predeterminado)
• Intervalo de tiempo: cambie el intervalo de captura seleccionado lento (4 fps), medio (8 fps) o rápido (16 fps) (medio (8 fps) está predeterminado).

Preguntas frecuentes II:

- Consejos útiles para usar la cámara termográfica

Idioma JJ:

- Seleccione inglés, español o francés

EMISIVIDAD

La emisividad es la medición de la capacidad de una superficie para emitir energía térmica por radiación. Distintas superficies (metálicas, de concreto, de madera, etc.) emiten energía térmica a través de la radiación, pero su eficiencia varía. Por consiguiente, estos materiales poseen diferentes coeficientes de emisividad que se deben tener en cuenta para obtener mediciones precisas con el termómetro infrarrojo. La emisividad del TI222 se puede ajustar entre 0,01 y 0,99 para lograr mediciones precisas en la mayoría de los tipos de materiales. En términos generales, las superficies brillantes y lustrosas, como el cromo, las placas blancas, etc., tienen una emisividad más baja que los materiales uniformes de color negro.

La tabla de la siguiente página, puede utilizarse como referencia para calcular la emisividad de muchos tipos de materiales diferentes.

Sin embargo, la emisividad de las superficies depende de muchos parámetros, como el acabado y la temperatura de la superficie, la forma del objeto, etc.

Esta tabla debe usarse solo como referencia.

Material Emisividad
Asfalto 0,93
Ladrillo rojo 0,93
Ladrillo gris 0,75
Cerámica porcelana 0,92
Arcilla cocida 0,91
Hormigón rugoso 0,94
Tela de algodón 0,77
Vidrio liso 0,92 - 0,94
Granito 0,45
Grava 0,28
Hielo liso 0,97
Mármol blanco liso 0,56
Pintura negra 0,96
Ebonita 0,94
Madera 0,80 - 0,90
Cobre mate	0,22
Plancha de aluminio comercial	0,09
Acero laminado en frío	0,75 - 0,85

Obtenga una lista completa de valores de emisividad en la sección de preguntas frecuentes de la aplicación o visite: www.kleintools.com/emissivity.

LIMPIEZA

Asegúrese de que la unidad no esté conectada a un dispositivo y límpiela con un paño limpio y seco que no deje pelusas.

No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que la unidad vuelva a las condiciones de funcionamiento normales antes de utilizarla.

CONFORMIDAD CON LA NORMATIVA FCC/IC:

Puede leer la información sobre la normativa FCC para este producto en www.kleintools.com.

ICES-003 (B)/NMB-003 (B) de Canadá

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura.

Los elementos se deben desechar correctamente

de acuerdo con las regulaciones locales. Visite

www.epa.gov/recycle para obtener más información.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069, EE. UU.

1-800-553-4676

[e-mail]

www.kleintools.com
