MANUAL DE USUARIO TI223 Klein Tools

MANUAL DE INSTRUCCIONES

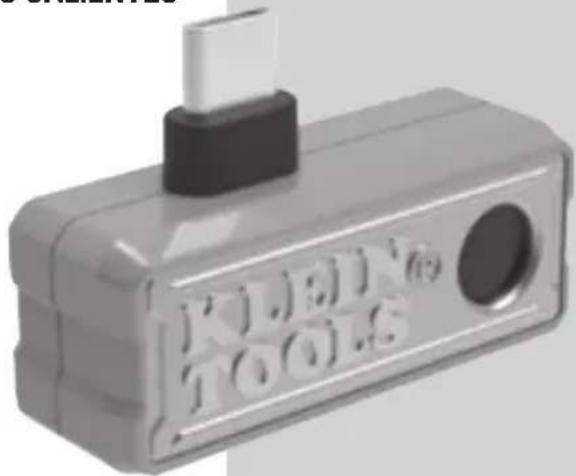

Cámara termográfica móvil

• 19 200 PIXELES PARA SOLUCIONAR PROBLEMAS DE PUNTOS CALIENTES Y FRÍOS
• CAPTURE, ALMACENE Y COMPARTA IMÁGENES, VIDEOS Y VIDEOS POR INTERVALOS
• TEMPERATURA DIFERENCIAL Y EN PANTALLA TÁCTIL
• ALARMAS DE TEMPERATURA ALTA Y BAJA
• OPCIONES DE PALETAS DE COLORES
• COMPATIBLE CON COMPATIBLE CON LA MAYORÍA DE DISPOSITIVOS ANDROID®* Y iPhone® 15 O SUPERIOR CON CONECTOR USB-C

2m

KLEIN

GET IT ON Google Play Consiguelo en el App Store

KLEIN TOOLS®

ESPECIFICACIONES GENERALES

La Cámara termográfica móvil TI223 de Klein Tools permite capturar, almacenar y compartir imágenes, videos y videos por intervalos para solución instantánea de problemas en su dispositivo Android® o su dispositivo iOS con conector USB-C. Excelente resolución de 19 200 pixeles, con opción de elegir entre paletas de colores. El multimetro cuenta con temperatura diferencial, temperatura en pantalla táctil y alarmas de temperatura alta y baja.

La salida de cámara se muestra en el dispositivomediante la aplicación Klein Tools Thermal Imager, disponible de forma gratuita en la Google Play™ y la App Store®.

• Entorno: interior o exterior
• Altitud de funcionamiento: 6562' (2000 m)
• Humedad relativa: <95 %, sin condensación
• Temperatura de funcionamiento: 32 a 122 °F (0 a 50 °C)
• Temperatura de almacenamiento: 14 a 140 °F (-10 a 60 °C)
• Resolución del sensor: 19 200 pixeles
  • Tamaño de pixel: 12 μm
• Respuesta espectral: 8 μm a 14 μm
• Campo de visión (FOV): 56°
• Frecuencia de imagen: 9 Hz
  • Sensibilidad: <50 mK a 25°C
  • Rango de temperatura: -4 a 752 °F (-20 a 400 °C)
• Resolución de temperatura: 0,1°F, 0,1°C
• Precisión de temperatura: +/-3° o 3 % (cualquiera que sea mayor)NOTA: no está calibrada por debajo de los 14 °F (-10 °C)
• Indicación de temperatura: temperatura diferencial, cruces de referencia de temperatura alta, central y baja y temperatura seleccionable por el usuario
• Ajustes de temperatura: °F/°C
• Emisividad: ajustable de 0,1 a 0,99 (la predeterminada es 0,95)
• Paletas de colores: Ironbow, arcoíris y escala de grises
• Dispositivo móvil: mayoría de dispositivos Android®, iPhone® 15 o superior con conector USB-C
• Aplicación móvil: compatible con Google Play™ y App Store®
• Formato de imagen: JPG
• Formato de video: MP4
• Dimensiones: 1,23" × 1,77" × 0,62" (31 × 45 × 16 mm)
• Peso: 0.88 oz (25 gramos)
• Grado de contaminación: 2
• Protección ante caídas: 6,5' (2 m)

Especificaciones sujetas a cambios.

Android® y Google Play™ son marcas registradas de Google LLC.

El uso de los sellos Made for Apple y Works with Apple significa que un accesorio fue diseñado para conectarse específicamente a los productos Apple identificados con el sello Made for Apple y para funcionar específicamente con la tecnología identificada con el sello Works with Apple, y que ha sido certificado por el desarrollador para cumplir con las normas de rendimiento de Apple. Apple no se hace responsable del funcionamiento de este dispositivo, ni en lo referente a su cumplimiento de las normas reguladoras y de seguridad. Tenga en cuenta que usar este accesorio con un producto de Apple puede afectar el rendimiento inalámbrico.

Compatible con: iPhone 16e, iPhone 16 Pro Max, iPhone 16 Pro, iPhone 16 Plus, iPhone 16, iPhone 15 Pro Max, iPhone 15 Pro, iPhone 15 Plus, iPhone 15.

App Store, iPhone y Lightning son marcas registradas de Apple Inc., registradas en los EE. UU. y otros países. IOS es una marca comercial o marca registrada de Cisco en los EE. UU. y otros países, y Apple Inc. la utiliza bajo licencia.

ADVERTENCIAS

Para garantizar el funcionamiento y servicio seguros, siga estas instrucciones.

• Lea las instrucciones para garantizar un funcionamiento seguro.
• Siempre debe usar protección para los ojos aprobada.
• No utilice la carcasa si está dañada de algún modo.
• NO la utilice si el conector/adaptador USB-C está dañado de algún modo.
• No contiene en su interior piezas que el usuario pueda reparar. NO lo abra ni intente repararlo.

NOTA: no apunte la cámara hacia el sol ni ninguna otra fuente de energía intensa. Esto puede afectar la precisión de la cámara o dañar el sensor.

PRECAUCIÓN

- Riesgo de quemaduras. Los materiales reflectantes pueden tener una temperatura real mayor a la temperatura medida. Ajuste la emisividad para emparejar el objeto que se está midiendo (consulte la sección Emisividad).

SÍMBOLOS DEL PROBADOR

Advertencia o precaución

Lea las instrucciones

Conformité Européenne: cumple con las normas del Espacio Económico Europeo

UKCA: conformidad evaluada por el Reino Unido

No arroje el equipo ni sus accesorios a la basura

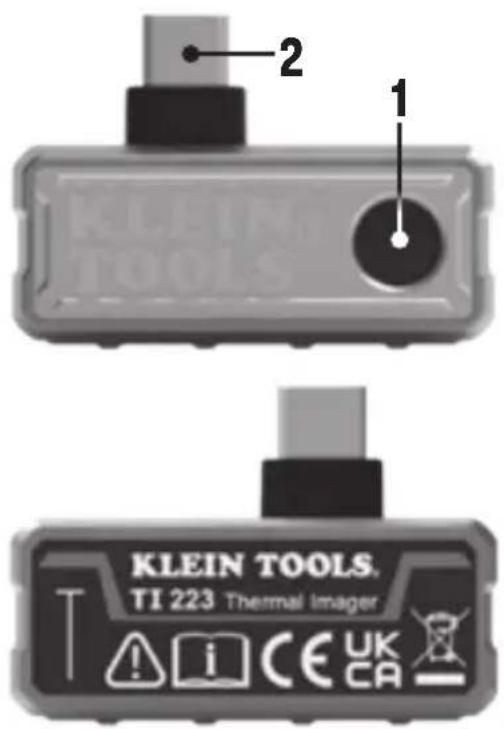

DETALLES DE LAS CARACTERÍSTICAS

FIG. A
1Cámara
2 Conector USB-C

2 1 KLEIN TOOLS. TI 223 Thermal Imager !

DETALLES DE LA PANTALLA

FIG. B

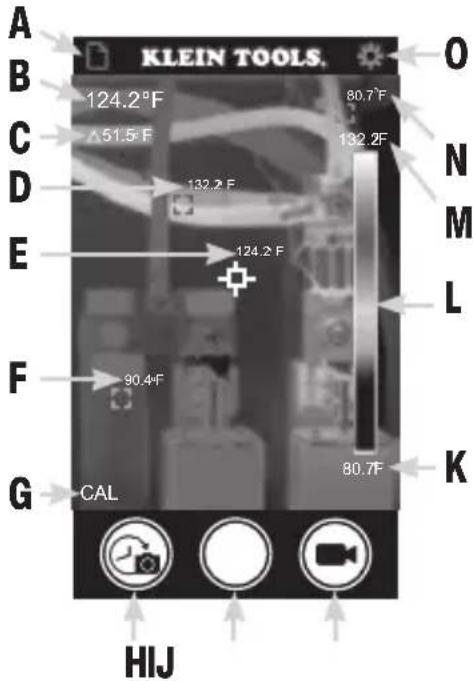

PANTALLA DEL MODO EN VIVO

A B 124.2°F C Δ51.5°F D 132.2 F E 124.2 F F 90.4 F G CAL HIJ K L M N O KLEIN TOOLS.

A Galería de fotos/videos
B Temperatura de punto central
C Temperatura diferencial
D Marcador rojo (temperatura alta)
E Marcador blanco (temperatura en punto central)
F Marcador gris (temperatura seleccionable por el usuario)
G Icono de calibración
H Botón de captura de videos por intervalos
Botón de captura de fotos
J Botón de captura de videos
L Temperatura más baja
M Paletas de colores de temperatura en vivo
N Temperatura más alta
O Marcador verde (temperatura baja)
P Configuración

FIG. C

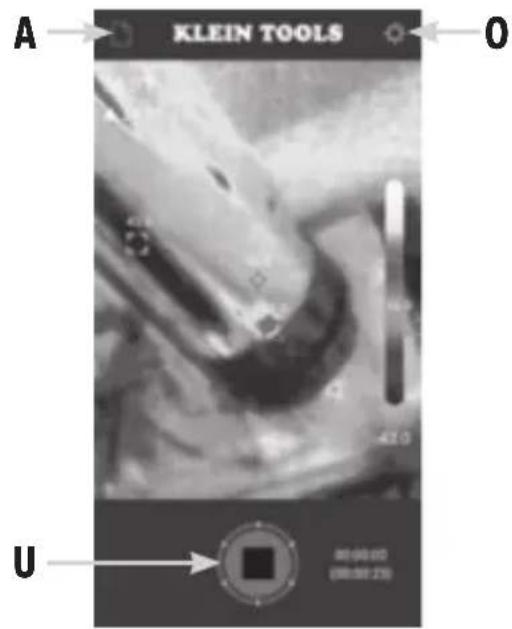

PANTALLA DEL MODO DE INTERVALOS

A KLEIN TOOLS O U 00:00:00 (28:36:25)

A Galería de fotos/videos
0 Configuración
U Botón Detener

DETALLES DE LA PANTALLA

FIG. D

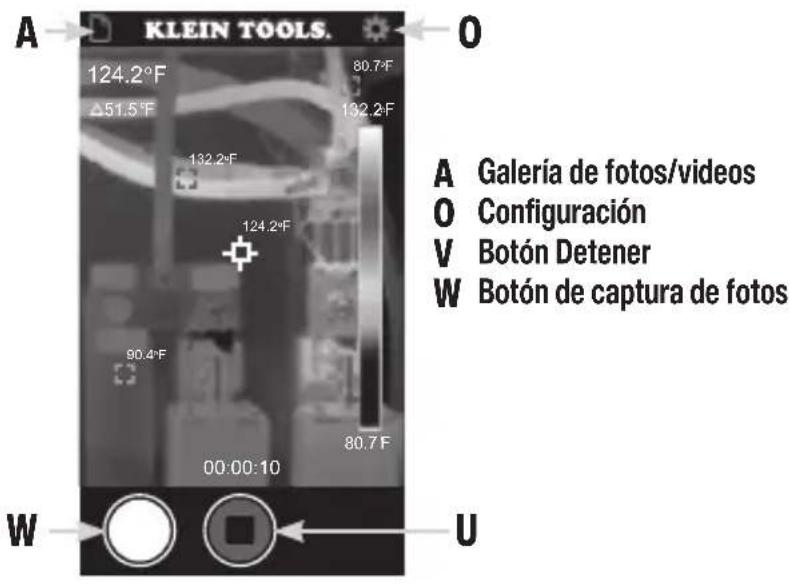

PANTALLA DEL MODO VIDEO

A KLEIN TOOLS. 124.2°F 80.7°F Δ51.5°F 132.2°F 132.2°F 124.2°F 90.4°F 80.7°F 00:00:10 W O A Galería de fotos/videos O Configuración V Botón Detener W Botón de captura de fotos U

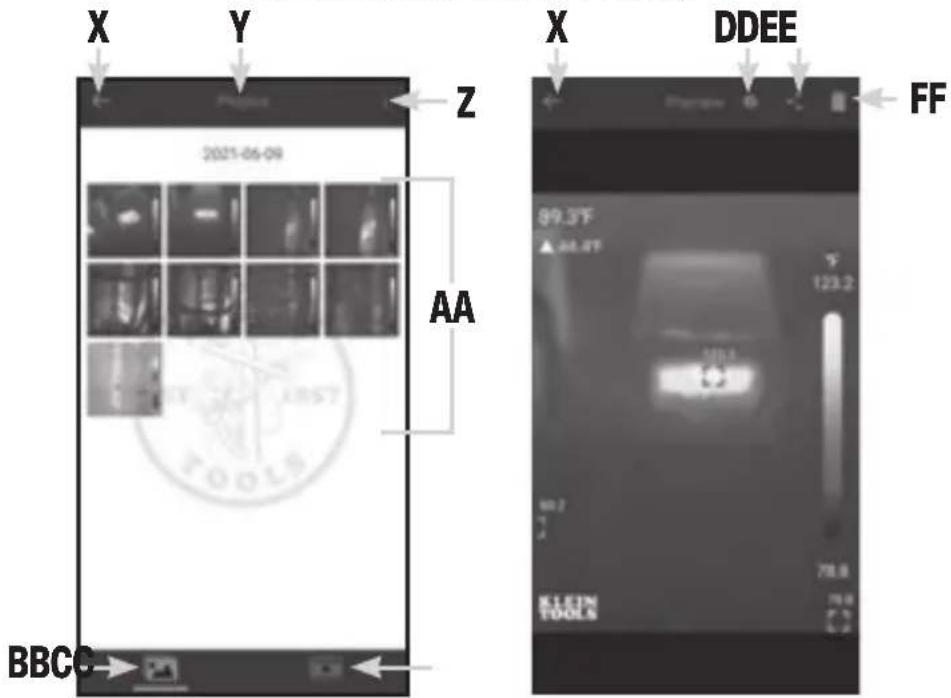

FIG. E

PANTALLAS DEL MODO GALERÍA

X Y Z 2021-06-08 AA BBCG X DDEE FF 99.3°F ▲ 44.8°F 123.2 50.7 78.8 KLEEN TOOLS

X Icono de pantalla anterior

Y Menú activo (galería de fotos o videos)

Z Más opciones de selección

AA Archivos

BB Galería de fotos

CC Galería de videos

DD Información del archivo

EE Copiar/compartir los archivos seleccionados

FF Eliminar los archivos seleccionados

DETALLES DE LA PANTALLA

FIG

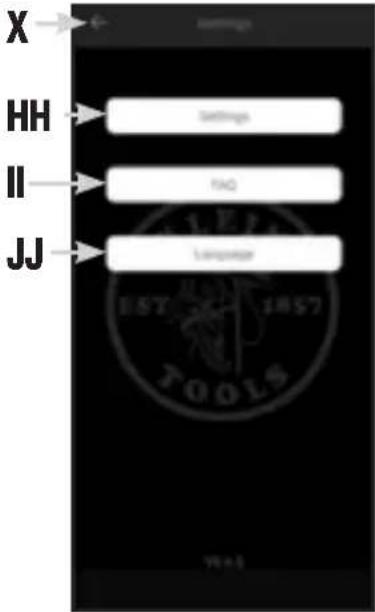

PANTALLA DE CONFIGURACIÓN

X Icono de pantalla anterior

HH Botón de configuración de la cámara

II Botón de preguntas frecuentes

JJ Botón de idioma

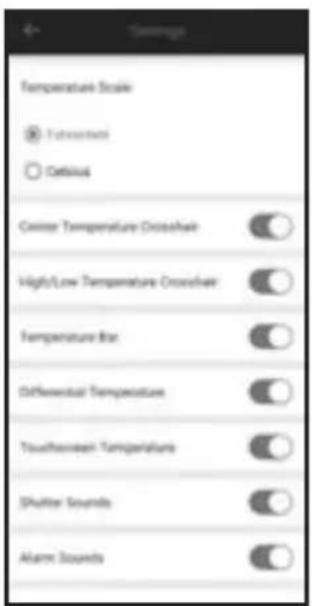

PANTALLAS DE CONFIGURACIÓN DE LA CÁMARA (HH)

DESCARGA DE LA APLICACIÓN

La aplicación de Klein Tools Thermal Imager es necesaria para está funcionalidad. La aplicación está disponible de forma gratuita en Google Play™ y la App Store® o escaneando el código QR a continuación.

CONEXIÓN DEL DISPOSITIVO

1. Encienda su dispositivo.
2. Inserte el conector USB-C (2) directamente en su dispositivo (FIG. G).

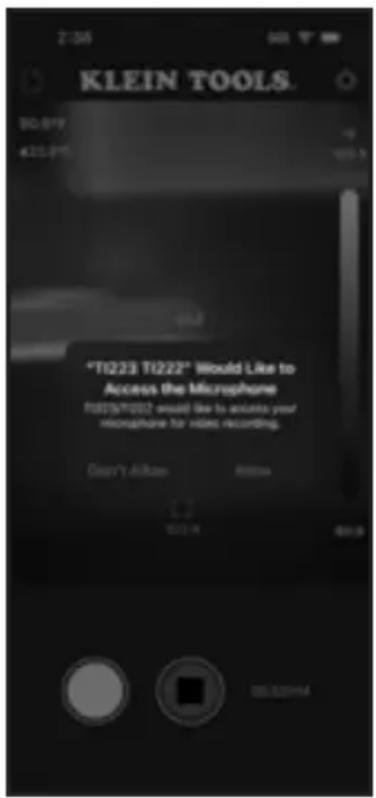

3. Al conectar su dispositivo, se abrirá la aplicación automáticamente y una ventana emergente solicitará su confirmación. Presione "Allow" (Permitir) (iOS®) or "OK" (Android®) (FIG. H).

2

Escanee el código QR para descargar de forma gratuita la aplicación de la Cámara termográfica móvil de Klein Tools.

Android®iOS®

Mientras se encuentra en el modo Ver en vivo (vea la figura B), apunte la cámara (1) al objeto que va a fotografiar y toque el botón de captura de fotos (I) para tomar una foto. NOTA: después de capturar la primera foto, la aplicación solicitará la autorización acceso a todas las fotos. Presione "Allow Full Access" (Permitir acceso a todas) (iOS®) or "Allow" (Permitir) (Android®) (FIG. I).

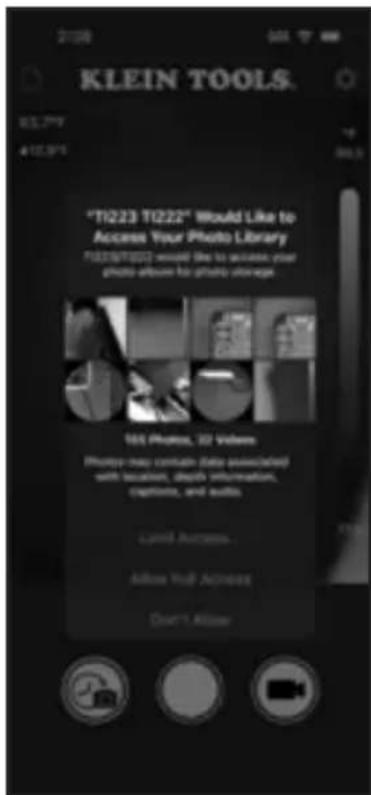

CAPTURA DE VIDEOS POR INTERVALOS (FIG. C)

1. Mientras se encuentra en el modo Ver en vivo (vea la figura B), apunte la cámara (1) al objeto que va a grabar.
2. Toque el botón de videos por intervalos (H) para comenzar la captura de fotografía por intervalos.
3. Para dejar de grabar y salir del modo de videos por intervalos, toque el botón Detener (U).

FIG. I

1. Mientras se encuentra en el modo Ver en vivo (vea la figura B), apunte la cámara (1) al objeto que va a grabar en video y toque el botón de captura de videos (J). NOTA: antes de capturar el primer video, la aplicación solicitará la autorización desea acceder al micrófono. Presione "Allow" (Aceptar) (iOS® y Android®) (FIG. J).
2. Toque el botón de captura de fotos (W) mientras está grabando un video para capturar imágenes fijas del objeto.
3. Para dejar de grabar y salir del modo de captura de video, toque el botón Detener (V).

FIG. J

Para acceder a las galerías de fotos o videos, toque el icono galería de fotos/videos (A) y luego seleccione la galería de fotos (BB) o de videos (CC) deseada. Para seleccionar varios o todos los archivos a la vez, toque el botón “Más opciones de selección” (Z).

Toque un archivo (AA) para verlo. Después de haber seleccionado un archivo, puede tocar el icono “Información del archivo” (DD) para mostrar información adicional sobre el archivo, el icono “Compartir” (EE) para conocer las opciones para compartir archivos de su dispositivo o el botón “Eliminar” (FF) para eliminar el archivo. Toque de forma sostenida un archivo (AA) para habilitar opciones múltiples. Para salir del modo Fotos/Videos, toque el icono “Anterior” (X) para regresar al modo Ver en vivo.

AJUSTES DE CONFIGURACIÓN (FIG. F)

Mientras se encuentra en el modo Ver en vivo (vea la figura B), toque el icono Configuración (O) y toque uno de los botones para ver o ajustar las siguientes configuraciones:

Configuración de la cámara (HH):

• Escala de temperatura: seleccione °F o °C (°F está predeterminado)
• Cruce de referencia de temperatura alta/baja: Activo/Inactivo (Activo está predeterminado)
• Cruce de referencia de temperatura central: Activo/Inactivo (Activo está predeterminado)
• Barra de temperatura: Activo/Inactivo (Activo está predeterminado)
• Temperatura diferencial: Activo/Inactivo (Activo está predeterminado)
• Temperatura en pantalla táctil: Activo/Inactivo (Activo está predeterminado)
• Sonidos del obturador: Activo/Inactivo (Activo está predeterminado)
• Sonidos de alarma: Activo/Inactivo (Activo está predeterminado)
• Alarma de temperatura alta/baja: seleccione temperatura, Activo/Inactivo, ingrese a partir de -4 a 752 °F (-20 a 400 °C)
• Paleta de colores: seleccione Ironbow, arcoíris o escala de grises (Ironbow está predeterminado)
• Emisividad: ingrese la emisividad de 0,1 a 0,99 (0,95 está predeterminado)
• Intervalo de tiempo: cambie el intervalo de captura seleccionado lento (4 fps), medio (8 fps) o rápido (16 fps) (medio (8 fps) está predeterminado).

Preguntas frecuentes(Ⅲ):

- Consejos útiles para usar la cámara termográfica

Idioma (JJ):

- Seleccione inglés, español o francés

EMISIVIDAD

La emisividad es la medición de la capacidad de una superficie para emitir energía térmica por radiación. Distintas superficies (metálicas, de concreto, de madera, etc.) emiten energía térmica a través de la radiación, pero su eficiencia varía. Por consiguiente, estos materiales poseen diferentes coeficientes de emisividad que se deben tener en cuenta para obtener mediciones precisas con el termómetro infrarrojo.

La emisividad del TI223 se puede ajustar entre 0,01 y 0,99 para lograr mediciones precisas en la mayoría de los tipos de materiales. En términos generales, las superficies brillantes y lustrosas, como el cromo, las placas blancas, etc., tienen una emisividad más baja que los materiales uniformes de color negro.

La tabla de la siguiente página, puede utilizarse como referencia para calcular la emisividad de muchos tipos de materiales diferentes. Sin embargo, la emisividad de las superficies depende de muchos parámetros, como el acabado y la temperatura de la superficie, la forma del objeto, etc.

Esta tabla debe usarse solo como referencia.

Material Emisividad
Asfalto 0,93
Ladrillo rojo 0,93
Ladrillo gris 0,75
Cerámica porcelana 0,92
Arcilla cocida 0,91
Hormigón rugoso 0,94
Tela de algodón 0,77
Vidrio liso 0,92 - 0,94
Granito 0,45
Grava 0,28
Hielo liso 0,97
Mármol blanco liso 0,56
Pintura negra 0,96
Ebonita 0,94
Madera	0,80 - 0,90
Cobre mate 0,22
Plancha de aluminio comercial	0,09
Acero laminado en frío	0,75 - 0,85

Obtenga una lista completa de valores de emisividad en la sección de preguntas frecuentes de la aplicación o visite: www.kleintools.com/emissivity.

LIMPIEZA

Asegúrese de que la unidad no esté conectada a un dispositivo y límpiela con un paño limpio y seco que no deje pelusas. No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que la unidad vuelva a las condiciones de funcionamiento normales antes de utilizarla.

CONFORMIDAD CON LA NORMATIVA FCC/IC:

Puede leer la información sobre la normativa FCC para este producto en www.kleintools.com.

ICES-003 (B)/NMB-003 (B) de Canadá

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Visite www.epa.gov/recycle para obtener más información.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069, EE. UU.

1-800-553-4676

[e-mail]

www.kleintools.com
