VDV512-058 - équipements de mesure Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type d'appareil	Testeur de câbles et de réseaux
Fonctionnalités principales	Mesure de continuité, test de câblage, identification de paires
Compatibilité	Compatible avec les câbles RJ45, RJ11, coaxiaux et autres types de câbles
Affichage	Écran LCD pour une lecture facile des résultats
Alimentation	Piles AA (non incluses)
Dimensions	Compact et léger pour une utilisation facile sur le terrain
Utilisation	Idéal pour les techniciens en câblage et les installateurs de réseaux
Maintenance	Nettoyer régulièrement l'appareil et vérifier l'état des piles
Sécurité	Utiliser dans des environnements secs, éviter l'exposition à l'humidité
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - VDV512-058 Klein Tools

Comment calibrer le Klein Tools VDV512-058 ?

Pour calibrer le VDV512-058, assurez-vous qu'il est éteint, puis maintenez enfoncé le bouton de mise sous tension pendant 5 secondes jusqu'à ce que l'écran affiche 'Calibré'.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et chargées. Si l'appareil ne s'allume toujours pas, essayez de remplacer les piles par des neuves.

Comment interpréter les résultats de mesure ?

Les résultats s'affichent en unités standard selon le type de mesure (par exemple, volts ou ohms). Référez-vous au manuel d'utilisateur pour des explications détaillées sur chaque type de mesure.

L'appareil affiche un message d'erreur, que faire ?

Si un message d'erreur apparaît, consultez le manuel pour identifier le code d'erreur. En général, cela peut être dû à un mauvais branchement ou à une surcharge. Vérifiez les connexions et réessayez.

Comment nettoyer le Klein Tools VDV512-058 ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. Évitez d'utiliser des produits chimiques ou de l'eau, car cela pourrait endommager les composants internes.

Quelle est la durée de vie des piles ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles devraient durer plusieurs mois avec une utilisation normale. Remplacez-les dès que l'appareil commence à montrer des signes de faiblesse.

Puis-je utiliser cet appareil pour mesurer des câbles à haute tension ?

Non, le Klein Tools VDV512-058 est conçu pour des applications de faible tension. Pour des mesures de haute tension, utilisez un appareil spécifiquement conçu à cet effet.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton de mise sous tension et le bouton de fonction en même temps pendant 10 secondes jusqu'à ce que l'écran affiche 'Réinitialisé'.

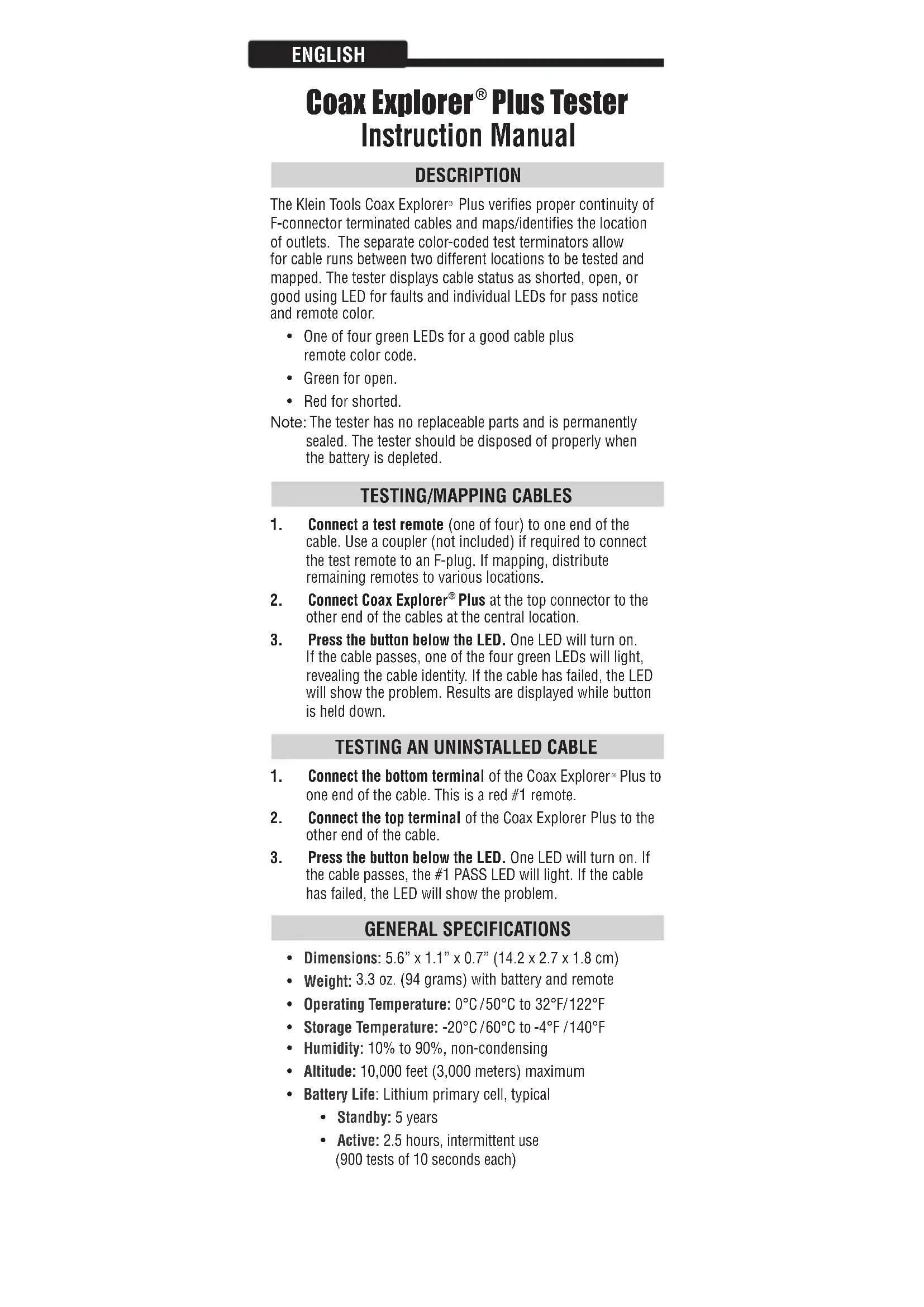

MODE D'EMPLOI VDV512-058 Klein Tools

• Remotos codi cados por cores para simpli car a identi cação.• Inclui suporte remoto conveniente.
• Permet de tester le câble coaxial et le mappage d’un maximum de 4 emplacements
• Capteurs à distance chromocodés pourfaciliterl’identi cation
• Comprend un porte-capteur pratique
• Compact size ts easily into pocket or pouch

• Grâce à sa taille compacte, il tient facilement dans une poche ou une pochette
• DEL brillante indiquant l’état et l’emplacement du câble
• Fonctionnement simple à l’aide d’un bouton-poussoir ENGLISH Coax Explorer

• Espera: 5 años DESCRIPTION Le Klein Tools Coax Explorer Plus vérifie la continuité des câbles à connecteur F et localise/identifie l’emplacement des prises. Les connecteurs de test chromocodés distincts permettent de tester et de mapper les longueurs de câble entre deux emplacements. Le testeur indique l’état du câble (court-circuit, ouvert ou en bon état) à l’aide d’une DEL pour les défaillances et DEL individuelles pour les avis de continuité et la couleur du capteur à distance.

• L’une des quatre DEL vertes pour un câble dont la continuité est satisfaisante, plus un code de couleur pour le capteur à distance.

• Si le témoin s’allume en vert, le circuit est ouvert.

• Si le témoin s’allume en rouge, le circuit est court-circuité. Remarque: Le testeur ne contient pas de composants remplaçables et est définitivement scellé.Le testeur doit être mis au rebut conformément à la réglementation lorsque la pile est épuisée.

TEST/LOCALISATION DES CÂBLES

1. Connectez un capteur de test à distance (un des quatre) à

une extrémité du câble. Utilisez un adaptateur (non compris) au besoin pour connecter le capteur de test à un connecteur F. Lors de la localisation, répartissez les autres capteurs de test à distance entre divers emplacements.

2. Connectez le Coax

Explorer Plus au connecteur du haut à l’autre extrémité des câbles à l’emplacement central.

3. Appuyez sur le bouton sous le témoin à DEL. Une DEL s’allume.

Si le câble passe le test de continuité, l’une des quatre DEL vertes s’allume, révélant ainsi l’identité du câble. Si le câble échoue, la DEL indique le problème. Les résultats sont affichés pendant que le bouton est enfoncé. TEST D’UN CÂBLE NON INSTALLÉ

1. Connectez la borne inférieure du Coax

Explorer Plus à une extrémité du câble. Cette borne est semblable à un capteur de test à distance rouge n° 1.

2. Connectez la borne supérieure du Coax

Explorer Plus à l’autre extrémité du câble.

3. Appuyez sur le bouton sous le témoin à DEL. Une DEL s’allume.

Si le câble passe le test de continuité, la DEL « #1 PASS » s’allume. Si le câble échoue, la DEL indique le problème.

• Poids: 3,3 oz. (94 grammes) avec la pile et le capteur de test à distance

• Température de fonctionnement : 0°C / 50°C to 32°F/ 122°F

• Température d’entreposage : -20°C / 60°C to -4°F / 140°F

• Humidité: 10 % à 90 %, sans condensation

• Altitude: maximum 3 000 m (10 000 pieds)

• Durée de vie de la pile : Pile principale au lithium (type)

• Mode actif: 2,5 heures d’utilisation intermittente (900 tests de 10 secondes)

Plus vérifie la continuité des câbles à connecteur F et localise/identifie l’emplacement des prises. Les connecteurs de test chromocodés distincts permettent de tester et de mapper les longueurs de câble entre deux emplacements. Le testeur indique l’état du câble (court-circuit, ouvert ou en bon état) à l’aide d’une DEL pour les défaillances et DEL individuelles pour les avis de continuité et la couleur du capteur à distance.

• L’une des quatre DEL vertes pour un câble dont la continuité est satisfaisante, plus un code de couleur pour le capteur à distance.

• Si le témoin s’allume en vert, le circuit est ouvert.

• Si le témoin s’allume en rouge, le circuit est court-circuité. Remarque: Le testeur ne contient pas de composants remplaçables et est définitivement scellé.Le testeur doit être mis au rebut conformément à la réglementation lorsque la pile est épuisée.

TEST/LOCALISATION DES CÂBLES

1. Connectez un capteur de test à distance (un des quatre) à

une extrémité du câble. Utilisez un adaptateur (non compris) au besoin pour connecter le capteur de test à un connecteur F. Lors de la localisation, répartissez les autres capteurs de test à distance entre divers emplacements.

Plus au connecteur du haut à l’autre extrémité des câbles à l’emplacement central.

3. Appuyez sur le bouton sous le témoin à DEL. Une DEL s’allume.

Si le câble passe le test de continuité, l’une des quatre DEL vertes s’allume, révélant ainsi l’identité du câble. Si le câble échoue, la DEL indique le problème. Les résultats sont affichés pendant que le bouton est enfoncé. TEST D’UN CÂBLE NON INSTALLÉ

1. Connectez la borne inférieure du Coax

Plus à une extrémité du câble. Cette borne est semblable à un capteur de test à distance rouge n° 1.

2. Connectez la borne supérieure du Coax

Plus à l’autre extrémité du câble.

3. Appuyez sur le bouton sous le témoin à DEL. Une DEL s’allume.

Si le câble passe le test de continuité, la DEL « #1 PASS » s’allume. Si le câble échoue, la DEL indique le problème.

• Poids: 3,3 oz. (94 grammes) avec la pile et le capteur de test à distance

• Température de fonctionnement : 0°C / 50°C to 32°F/ 122°F

• Température d’entreposage : -20°C / 60°C to -4°F / 140°F

• Humidité: 10 % à 90 %, sans condensation

• Altitude: maximum 3 000 m (10 000 pieds)

• Durée de vie de la pile : Pile principale au lithium (type)

• Mode actif: 2,5 heures d’utilisation intermittente (900 tests de 10 secondes)

• Espera: 5 años DESCRIPTION Le Klein Tools Coax Explorer Plus vérifie la continuité des câbles à connecteur F et localise/identifie l’emplacement des prises. Les connecteurs de test chromocodés distincts permettent de tester et de mapper les longueurs de câble entre deux emplacements. Le testeur indique l’état du câble (court-circuit, ouvert ou en bon état) à l’aide d’une DEL pour les défaillances et DEL individuelles pour les avis de continuité et la couleur du capteur à distance.

• L’une des quatre DEL vertes pour un câble dont la continuité est satisfaisante, plus un code de couleur pour le capteur à distance.

• Si le témoin s’allume en vert, le circuit est ouvert.

• Si le témoin s’allume en rouge, le circuit est court-circuité. Remarque: Le testeur ne contient pas de composants remplaçables et est définitivement scellé.Le testeur doit être mis au rebut conformément à la réglementation lorsque la pile est épuisée.

TEST/LOCALISATION DES CÂBLES

1. Connectez un capteur de test à distance (un des quatre) à

une extrémité du câble. Utilisez un adaptateur (non compris) au besoin pour connecter le capteur de test à un connecteur F. Lors de la localisation, répartissez les autres capteurs de test à distance entre divers emplacements.

2. Connectez le Coax

Explorer Plus au connecteur du haut à l’autre extrémité des câbles à l’emplacement central.

3. Appuyez sur le bouton sous le témoin à DEL. Une DEL s’allume.

Si le câble passe le test de continuité, l’une des quatre DEL vertes s’allume, révélant ainsi l’identité du câble. Si le câble échoue, la DEL indique le problème. Les résultats sont affichés pendant que le bouton est enfoncé. TEST D’UN CÂBLE NON INSTALLÉ

1. Connectez la borne inférieure du Coax

Explorer Plus à une extrémité du câble. Cette borne est semblable à un capteur de test à distance rouge n° 1.

2. Connectez la borne supérieure du Coax

Explorer Plus à l’autre extrémité du câble.

3. Appuyez sur le bouton sous le témoin à DEL. Une DEL s’allume.

Si le câble passe le test de continuité, la DEL « #1 PASS » s’allume. Si le câble échoue, la DEL indique le problème.

• Poids: 3,3 oz. (94 grammes) avec la pile et le capteur de test à distance

• Température de fonctionnement : 0°C / 50°C to 32°F/ 122°F

• Température d’entreposage : -20°C / 60°C to -4°F / 140°F

• Humidité: 10 % à 90 %, sans condensation

• Altitude: maximum 3 000 m (10 000 pieds)

• Durée de vie de la pile : Pile principale au lithium (type)

• Mode actif: 2,5 heures d’utilisation intermittente (900 tests de 10 secondes)
