HＷ11 Pro Max - Aspirateur JIMMY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur sans fil, puissance d'aspiration élevée, batterie lithium-ion, autonomie jusqu'à 60 minutes.
Utilisation	Convient pour le nettoyage des sols durs et des tapis, accessoires interchangeables pour différentes surfaces.
Maintenance	Filtres lavables, réservoir à poussière facile à vider, recommandations pour un entretien régulier.
Sécurité	Protection contre la surchauffe, utilisation sécurisée sur tous types de surfaces.
Informations générales	Poids léger, design ergonomique, garantie constructeur, compatibilité avec accessoires JIMMY.

FOIRE AUX QUESTIONS - HＷ11 Pro Max JIMMY

Comment charger l'aspirateur JIMMY HW11 Pro Max ?

Pour charger l'aspirateur, connectez le chargeur à la prise murale et branchez l'autre extrémité à l'aspirateur. Assurez-vous que l'indicateur de charge s'allume.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez si l'aspirateur est complètement chargé. Si la batterie est faible, rechargez-le pendant au moins 4 heures. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre de l'aspirateur ?

Retirez le filtre de l'aspirateur et rincez-le à l'eau claire. Laissez-le sécher complètement avant de le réinstaller.

L'aspirateur JIMMY HW11 Pro Max ne aspire plus correctement, que faire ?

Vérifiez si le réservoir à poussière est plein ou si le filtre est sale. Videz le réservoir et nettoyez le filtre si nécessaire. Assurez-vous également qu'il n'y a pas d'obstructions dans les brosses.

Quelle est la durée de vie de la batterie de l'aspirateur ?

La durée de vie de la batterie peut aller jusqu'à 60 minutes en mode standard. Cela peut varier selon l'utilisation et le mode de fonctionnement choisi.

Comment vider le réservoir à poussière ?

Pour vider le réservoir, appuyez sur le bouton de déverrouillage et retirez-le de l'aspirateur. Videz-le dans la poubelle et nettoyez-le si nécessaire.

Puis-je utiliser l'aspirateur sur des tapis ?

Oui, l'aspirateur JIMMY HW11 Pro Max est conçu pour être utilisé sur différents types de surfaces, y compris les tapis et les sols durs.

Comment savoir si le réservoir à poussière est plein ?

Un indicateur de niveau de remplissage sur le réservoir vous alertera lorsque le réservoir est plein. Il est recommandé de le vider régulièrement pour maintenir une aspiration optimale.

Y a-t-il des accessoires fournis avec l'aspirateur ?

Oui, l'aspirateur est généralement livré avec plusieurs accessoires, y compris une brosse pour les tapis, une brosse pour les surfaces dures et un suceur plat pour les espaces étroits.

MODE D'EMPLOI HＷ11 Pro Max JIMMY

Consignes de sécurité importantes

Avant d'utiliser ce produit, veuillez dire ce manuel ainsi que toutes les instructions et averissements sur le produit. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie ou des blessures.

Lorsque you utilise des appareils electriques, you nevez tous suive les precautions de base pour réduire les risques d'incendie, d'électrocution et de blessures.

Avertissement

1. Ce produit est destiné à un usage domestique uniquement.
2. Avant de connecter le produit à l'alimentation électrique, assurez-vous de vérifier si la tension locale correspond à la tension indiquée sur l'adaptateur secteur.
3. Assurez-vous de vérifier le produit avant utilisation. Si le produit ou l'adaptateur est endommagé, arrêtez de l'utiliser.
4. Veuillez l'utiliser strictement conformément à la méthode décrite dans ce manuel.
5. Ce produit ne peut pas etre utilise par des enfants, des personnes ayant une deficience physique, sensorielle ou intellectuelle, ou des personnes sans experience et connaissances pertinentes.
6. N'utilissez pas ce produit comme un jouet. Veuillez garder ce produit hors de portée des enfants, veuillez prendre soin des enfants, assurez-vous qu'ils ne joueront pas avec ce produit en tant que jouet.
7. Ne touche pas la fiche avec les mains mouillées.
8. Lorsque vous nettoyez les escaliers, soyez très prudent pour éviter de tomber.
9. Si les cables, fiches, batteries ou pieces conductrices sont endommages, veuillez ne pas utiliser, démonter ou remplaçer des pieces par vous-même. Vote propre demontage et remplacement des pieces peut provoquer un choc électrique ou un incendie. Jimmy n'est pas responsable de cela. Une fois endommagé, il doit être réparé ou remplace par Jimmy, l'agent de Jimmy ou une personne possédant les qualifications appropriées désignée par Jimmy pour éviter tout danger.
10. Veuillez utiliser le chargeur spécifique par Jimmy pour charger le produit.
11. Veuillez you assurer d'utiliser la batterie specifiee par Jimmy: d'autres types de batteries peuvent se rompre, provoquant des blessures corporelles ou des dommages au produit.
12. Si le produit n'est pas utilisé conformément aux instructions, est gravement touché, tombe d'une hauteur, est endommagé ou tombe dans l'eau, veuillez ne pas utiliser le produit et veuillez contacter Jimmy ou l'agent Jimmy.
13. N'utilisez que des pieces de rechange et des pieces spécifiées par Jimmy.
14. Ne tirez pas et ne forcez pas le cable. Éloignez les cables des surfaces chauffées. Ne laissez pas le cable à l'endroit où la porte est fermée tirée sur des bords ou des coins tranchants. Le cable doit être éloigné de la zone active. N'utilise pas ce produit contre le cable.
15. Veuillez retirer la fiche lorsqu'elle n'est pas utilisée ou avant la maintenance.
16. Ne faites pas glisser le cable, ne transportez pas le produit avec le cable et n'utilisez pas le cable comme poignée.
17. Ce produit est un apparéil électrique rechargeable, veuillez ne pas laisser la machine fonctionner uniqu sans surveillance.
18. Lors du nettoyage, de la réparation ou de la non utilisation de la machine pendant une longue période, le bloc-batterie doit être retire du boîtier de batterie.
19. Evitez à proximate d'un équipement de chauffage ou d'une exposition à long terme au soleil pour éviter que la coque ne se déforme en raison de la température élevée.
20. Ne placez pas d'obstacles à l'entrée et à la sortie d'air de la machine pour éviter la surchauffe de la machine.
21. Le corps et la Brosse à plancher sont sous tension et ne peuvent pas etre nettoyés par immersion dans I'eau.
22. Ne nettoyez pas et ne retirez pas le couvercle de la Brosse à rouleau ou le corps de la Brosse à rouleau lorsque la machine est allumée ou en marche, afin d'éviter des blessures.
23. Veuillez ne pas utiliser la machine pour absorber le charbon de bois brûlant, les mégots de cigarettes et autres objets générateurs de chaleur.

24. N'utilisez pas ce produit pour ramasser des objets pointus tels que du verre brisé.

25. N'utilisez pas la machine pour absorber des substances ultra-fines telles que la chaux, le ciment, la poudre de carbone, la poudre de gypse, la farine, etc.

26. Veuillez ne pas utiliser la machine pour absorber des liquides corrosifs, tels que du liquide de nettoyage acide-base, de la lessive en poudre, etc.
27. Veuillez ne pas utiliser la machine pour absorber de l'essence, de l'alcool, du perfume, de la peinture et d'autres matieres inflammables et explosives.
28. Ne démontez et n'assemblez pas la machine fermée vous-même et n'essayez pas de modifier les performances de l'ensemble de la machine. Vousdezvezvousfaireaiderparlefabricant,son service de maintenance ou des professionnels de services similaires, sinon cela entraînera un danger.
29. Si vous n'utilisez pas ce produit pendant une longue période, vous nevez metre l'appareil hors tension et debrancher la base de chargement.
30. Les paramètres techniques reflètés dans les instructions du produit sont obtenus par Jimmy Labs ou une société de test fierce désignée, et le droit d'interprétable finale appartient à notre société.

À propos de l'utilisation du produit

1. Ce produit convient aux sols durs dans les environnementes interieurs, y compris les sols cires, les sols en caoutchouc, les sols carrelés, les sols en bois sans soudure et les sols en bois massif. Si vous utilise ce produit sur un sol inégal, les salariés résultats peuvent ne pas être obtenus.
2. Si le réserve de récapération et le réserve d'eau propre ne sont pas installés conformément aux instructions correctes, veuillez les ouvrir et les utiliser.
3. Ne secouez pas de haut en bas ou ne heurtez pas violemment la machine pour empêcher les eaux usées de s'écouler dans le moteur. Lorsque la machine est démarrée, ne soulevez pas et ne portez pas la machine de haut en bas, et ne l'inclinez pas d'un côte ou ne la posez pas à plat sur le sol pour empêcher les eaux usées de s'écouler dans le moteur.
4. Ne faites pas fonctionner la machine pendant une longue période lorsque l'entrée d'air est bloquée par le flotteur, afin d'éviter tout dommage.
5. Àpès avoir utilisé la machine, veuillez nettoyer les parties sales du réservoir d'éaux usées, de la buse d'aspiration et du conduit d'air à temps, et stockez-les dans un endroit aéré et sec. Les endroits humides affecteront l'isolement et la durée de vie des apparciels électriques.

À propos du liquide de nettoyag

1. Si une grande quantité de liquide de nettoyage pénétre dans le moteur, cela entraînera un danger.
2. Suivez les instructions (le rapport solution / eau est de 1:50) pour préparer la solution. Il est recommandé d'utiliser le liquide de nettoyage de notre entreprise et de ne pas utiliser de liquides de nettoyage contenant des acides, des solutions alcalines ou des substances nocives pour l'environnement.
3. Empêchez les enfants d'entrer en contact avec le liquide de nettoyage. Si le liquide de nettoyage entre accidentellement dans les yeux, rincez-les soigneusement à l'eau claire à temps. En cas d'ingestion accidentelle, consultez immidiatement un medecin.
4. Lorsqu'il s'agit d'eaux usées et de liquide de nettoyage, il doit être traité conformément aux exigences locales en matière de protection de l'environnement.

A propos des piles jetées

1. La batterie assemblée dans le produit contient des matériaux nocifs pour l'environnement. Avant de le jeter, la batterie doit être retiree de la machine.
2. Lorsque you retirez la batterie, le produit s'eteint et la fiche du chargeur ne sera pas débranchée.
3. Veuillez eliminer en toute sécurité et correctement le bloc-batterie mis au rebut, ne le jetez pas dans le feu, l'eau ou le sol.
4. Si la pile usagée fuit et contamine la peau ou les vêtements, veuilles la jeter avec de l'eau propre et consulter un médecin à temps.

Le produit peut)--presenter les signes suivants, qui ont les significations suivantes:

Signe Signification
	Faites attention aux surfaces à haute température, car elles peuvent devenir chaudes pendant l'utilisation. Attention aux brûlures.
	Ne pas utiliser pendant le bain ou la douche.
	Tête motorisée du dispositif d'aspiration de l'eau
	Ne pas couvrir
IPX4	Niveau d'étanchéité

Chapitre 1 Assemblage des produits

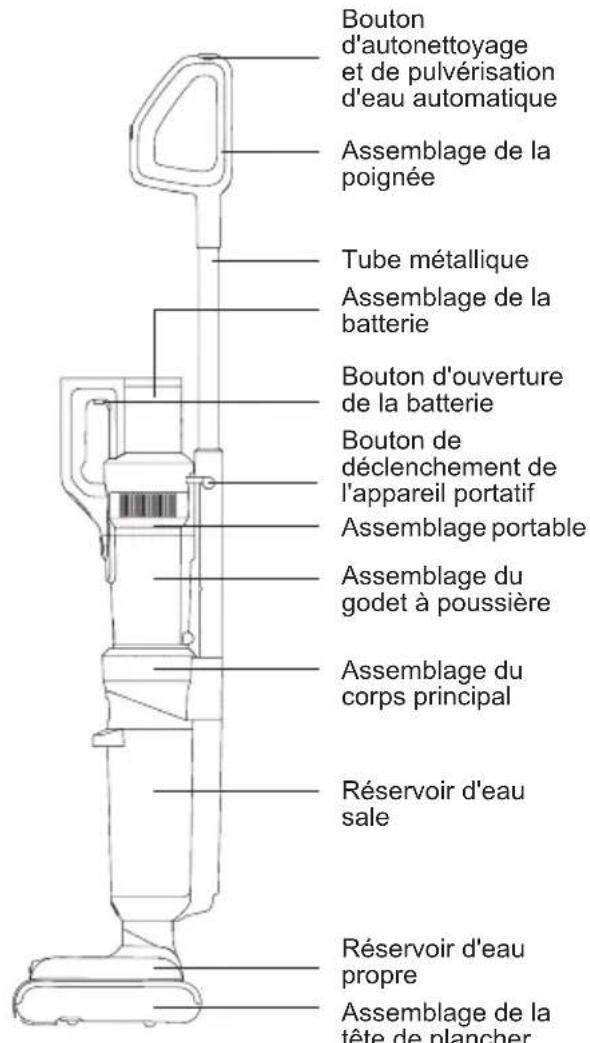

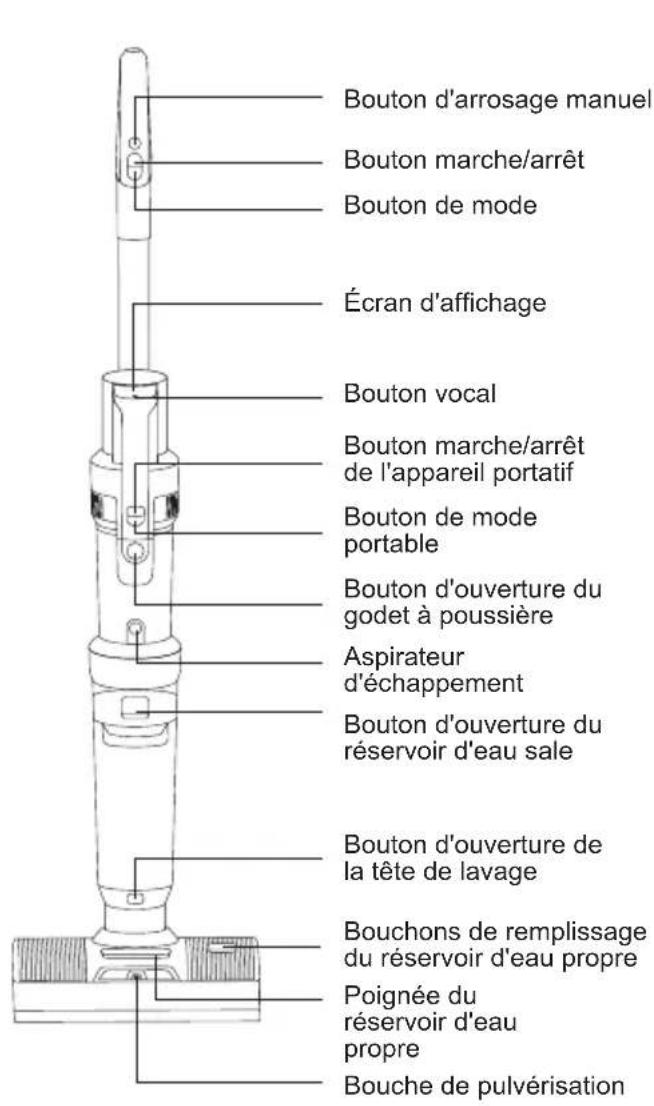

Nom des pieces

Base de chargement supérieure
Base de Outil de

coincement

Tete de matelas électrique

Brosse à
tapisserie

Brosse de nettoyage

chargement inférieure Solution de nettoyage

Cordon d'alimentation

Listedemballage

Nom	Assemblage de la poignée	Assemblage de la batterie	Assemblage manuel	Assemblage du corps principal	Assemblage de la tête de plancher
Quantité 1 1	1 1
Partie supérieure de la base de chargement	Base de chargement inférieure	Boîte à brosses	Boîtier de la solution de nettoyage	Outil de coincement	Tête de matelas électrique
1 1 1 1 1
Brosse à tapisserie	Brosse de nettoyage	Solution de nettoyag	Cordon d'alimentation	Manuel d'instruction
1 1 1 1 1

Assemblage et désassemblage des produits

Remarque: Couper l'électricité avant le montage et le démontage du produit.

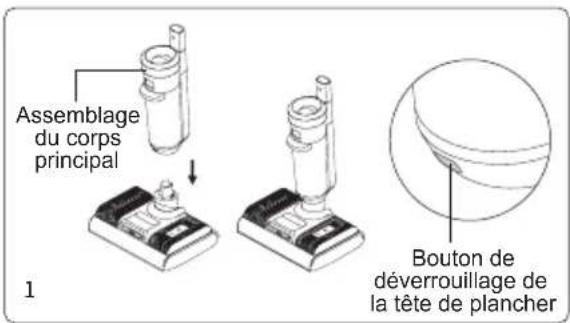

Montage et démontage de la tête de plancher

Pour installer la tete de plancher, alignez d'abord le bas du corps principal avec la tete de la tete de plancher, insérez-la sur la tete de plancher et poussez-la jusqu'à ce que vous entendiez un "clic"; pour-retirer la tete de plancher, placez la machine sur le sol, tenez la tete de plancher d'une main et appuyez sur le bouton de déverrouillage de la tete de plancher de l'autre main, puis soulevez le corps principal (Fig. 1).

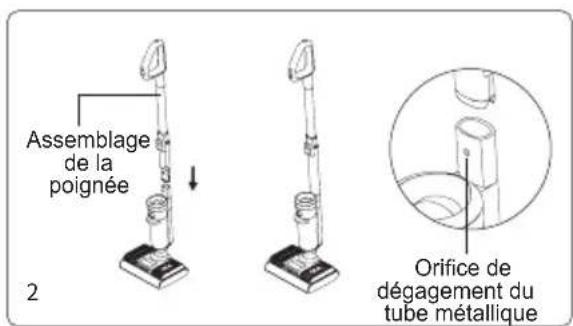

Montage et demontage de la poignée

Insérez l'extrémité du tube métallique verticalément dans l'orifice du corps principal jusqu'à ce que vous entendiez un "clic", assurez-vous que le tube métallique est bien serré et non desserré. Pour-retirer le tube métallique, insérez un outil dur tel qu'un tournevis dans l'orifice de dégagement du tube métallique et tirez le tube métallique vers le haut. (Fig. 2)

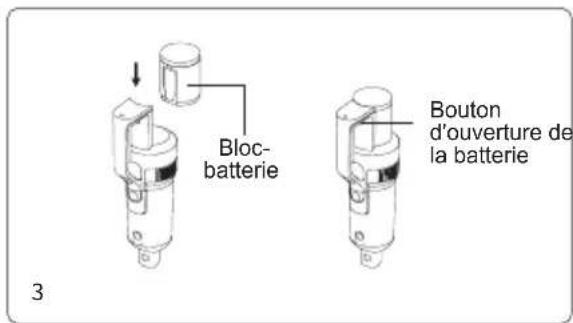

Assemblage et démontage de la batterie

1. faites glisser le bloc-batterie le long de la fente et appuyez fermement sur le bloc-batterie jusqu'à ce qu'un "clic" se fasse entendre. La batterie est verrouillée (Fig. 3).

1. appuyez sur le bouton de déverrouillage du bloc-batterie et tirez sur le bloc-batterie dans la direction opposée à l'assemblage pour déverrouiller le bloc-batterie

Remarque : à l'exception du remplacement de la batterie, il n'est pas nécessaire de retarder fréquement la batterie.

Assemblage et désassemblage de l'ordinateur de poche

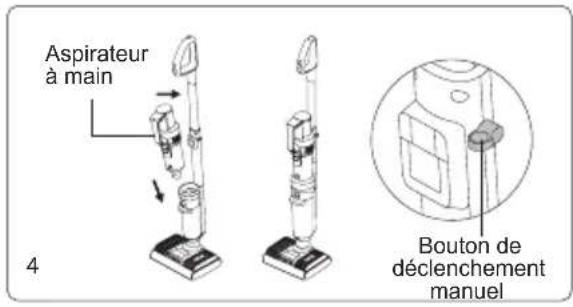

Prenez l'aspirateur portatif installé avec le bloc-batterie, inséréz d'abord la bouche d'aspiration de la ventouse dans la rainure du couvercle du corps principal, puis appuyez le corps portatif sur le tube métallique installé, après avoir entendu un "clic", l'aspirateur portatif est installé avec succès. et le produit est utilisé comme un aspirateur vertical dans cet état. Pour-retirer l'aspirateur à main séparément, il suffit d'appuyer sur le bouton de déverrouillage de l'aspirateur à main et de le maintainir enforcé, puis de soulever l'aspirateur à main en diagonale vers le haut. (Fig. 4)

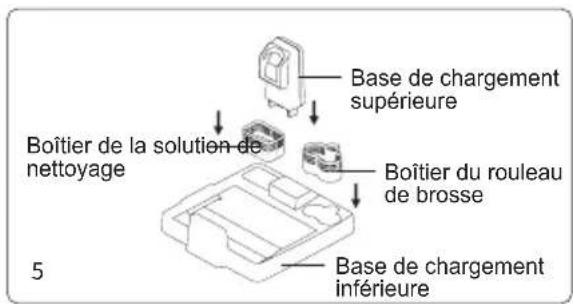

Assemblage de la base de chargement

Appuyez sur la partie supérieure de la base de chargement, sur le boîtier de la solution de nettoyage et sur le boîtier du rouleau-brosse pour les placer sur la partie inférieure de la base de chargement dans la position illustrée, jusqu'à ce qu'un "clic" se fasse entendre. (Fig. 5)

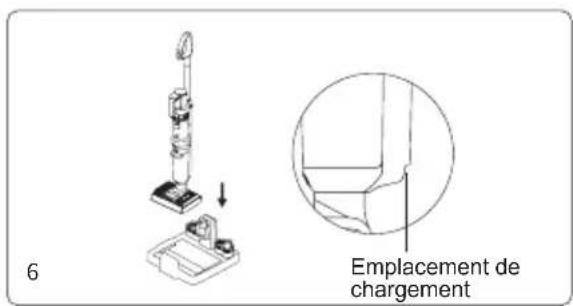

Placer la machine sur la base de chargement

Assurez-vous que la tete de lecture est en position verticale, tenez la poignée de l'appareil pour le soulever, orientez la fente de chargement située sous l'appareil vers la prise de chargement de la base de chargement et placez l'appareil dans la base de chargement. Pour utiliser la machine, tenez la poignée de la machine et souvevez-la de la base de chargement (Fig. 6).

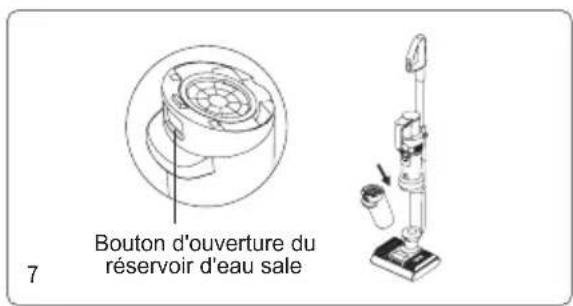

Montage et démontage du réservoir d'eau sale

Pour assembler le réservoir d'eau sale, placer le fond du réservoir d'eau sale dans le corps principal, pousser le réservoir d'eau sale vers le corps principal jusqu'à ce qu'un "clic" se fasse entendre.

Pour retirer le réservoir d'eau sale, tenez la machine d'une main et le réservoir d'eau sale de l'autre, appuyez sur le bouton de déverrouillage du réservoir d'eau sale pour le retirer. (Fig. 7)

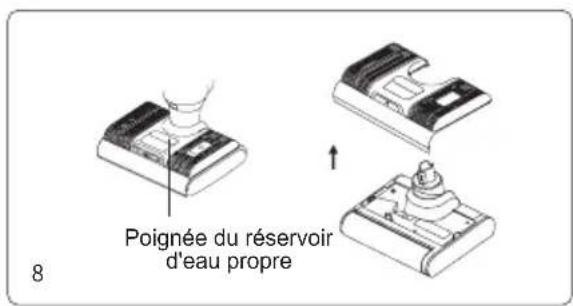

Démontage et assemblage du réservoir d'eau propre

Pour retirer le réservoir d'eau propre, tenez la poignee du réservoir d'eau propre et tirez sur le réservoir d'eau propre. Pour remonter le réservoir d'eau propre, replacez le réservoir d'eau propre sur la buse et alignez-le

avec la fenetre du rouleau de larosse. (Fig. 8)

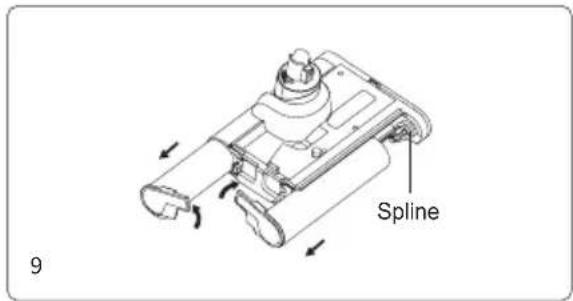

Montage et démontage du rouleau à brosses

Pour-retirer l'ensemble du rouleau de brosse, retirez l'ensemble du réservoir d'eau propre comme indiquedans (Fig 8),maintenez la tete de plancher vers le bas avec une main,tournez le capuchon d'extrémite du rouleau de brosse vers le haut avec l'autre main,et retirez le rouleau de brosse vers I'extérieur;

Lors de l'installation du rouleau de brosse, alignez d'abord l'autre extrémité du rouleau de brosse avec la cannelure, roulez le rouleau de brosse jusqu'à l'extrémité, puis poussez le rouleau de brosse vers l'intérieur, tournez le couvercle de l'extrémité du rouleau de brosse vers le bas et mettez-le en place, alignez le capuchon du rouleau de brosse avec la surface supérieure de la tête de plancher. (Fig. 9)

Chapitre 2 Utilisation du produit

Remarque : Veuiliez charger complètement la machine avant de l'utiliser, s'il n'y a pas de courant, veuillez la charger à temps et l'utiliser après qu'elle soit complètement chargée.

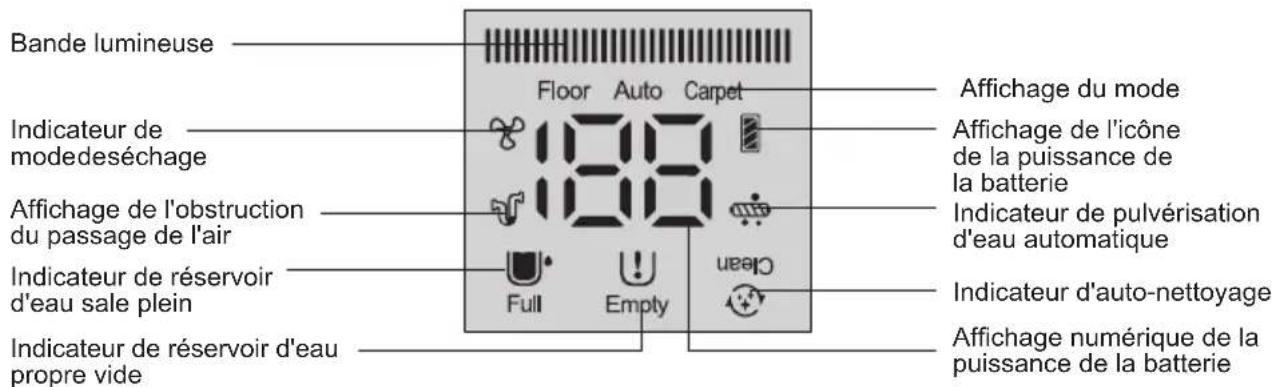

Écran d'affichage et mode d'emploi

Chargement de la machine

Branchez le cordon d'alimentation à la source d'alimentation, placez l'aspirateur vertical dans la base de chargement et commencez à le charger.

Remarque :

1. Avant la première utilisation, chargez complètement la batterie, et avant la deuxième charge, videz la batterie pour garantir sa durée de vie :
2. Si le produit doit rester inutilise pendant une longue période, veuillez le recharger tous les trois mois. (Veillez à utiliser le cordon d'alimentation de ce produit pour le recharger).
3. Lorsque l'appareil n'est pas en charge, veuilles debrancher le cordon d'alimentation de la prise afin d'éviter tout risque de contact accidentel.

Indicateur de batterie faible

1. Lorsque le nettoyeur vertical fonctionne, si la voix rappelle " Batterie faible. Veuillez recharger la batterie ", vuillez l'utiliser après l'avoir rechargée.
2. Lorsque le nettoyeur vertical fonctionne, si la voix rappelle "Batterie faible. La machine va bientôt s'eteindre. Veuilze recharger la batterie ", l'appareil est sur le point de s'épuiser et s'éteint automatiquement. L'appareil doit être rechargé pour pouvoir être utilisé.
3. Lors de l'utilisation de l'aspirateur, l'écran LED affiche les minutes de travail restantes dans le mode de travail actuel. L'icone située dans le coin supérieur droit de l'écran indique la puissance de la batterie restante, une grille complète signifie une batterie de 75% à 100% ; une grille de 3/4 signifie une batterie de 50% à 75% ; une grille de 1/2 signifie une batterie de 25% à 50% ; une grille de 1/4 signifie une batterie de 1% à 25% ; l'absence de grille signifie que la batterie est vide et qu'elle doit être rechargée avant d'être utilisée.

Utilisation d'un aspirateur vertical

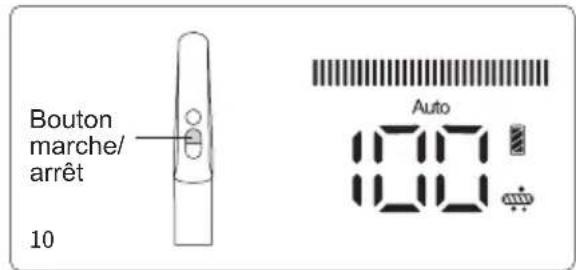

Appuyez sur le bouton marche/arrêt de la poignée, l'écran d'affichage et les lampes décoratives s'allument, le mode par défaut est le mode Auto (Fig 10), appuyez sur le bouton mode pour passer au mode Sol, appuyez à

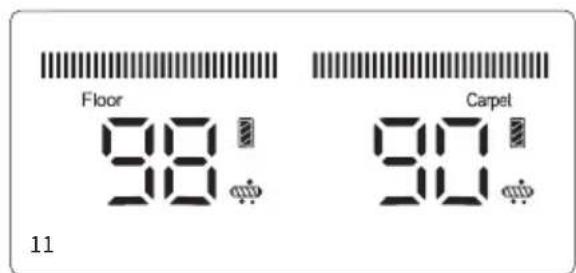

nouveau sur le bouton mode pour passer au mode Tapis (Fig 11). Appuyez a nouveau sur le bouton marche/ arrêt de la poignée pour eteindre la machine, l'ecran d'affichage et les lumieres decoratives s'eteignent.

En mode Auto, la puissance de l'appareil change automatiquement en fonction de la quantité d'eau sale ou de poussière détectée. La couleur des voyants lumineux change en conséquence. Plus la quantité d'eau sale ou de poussière détectée est importante, plus les voyants sont rouges. Plus la quantité d'eau sale ou de poussière détectée est faible, plus les voyants sont bleus.

Remarque:

1. Lors du nettoyage de la moquette, nettoyez d'abord la tete de lecture (voir "Nettoyage et entretien, nettoyage de la tete de lecture" pour plus de détails) et pour un nettoyage en profondeur de la moquette, il est recommendé de replacer la brosse à moquette. (La brosse à tapis peut être seLECTIONnée en fonction de vos besoin et vendue par les distributeurs JIMMY).
   3.Lorsque le niveau de la batterie est inférieur a 20% , il n'est pas possible de passer en mode Tapis.

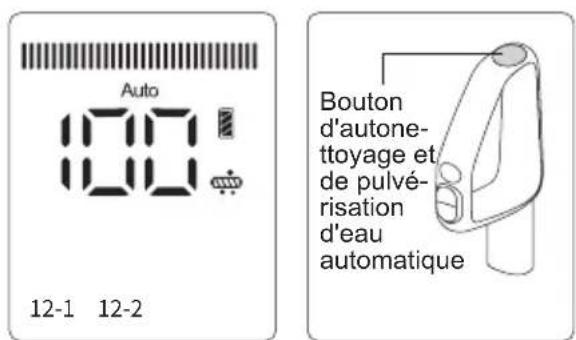

Fonction de pulverisation d'eau

Lorsque l'aspirateur vertical fonctionne, appuyez sur le bouton de pulverisation d'eau, la fonction de pulverisation d'eau automatique est activée par défaut. L'écran LED affiche l'indicateur de pulverisation automatique et de l'eau propre est pulverisé automatiquement sur le rouleau-brosse. (Fig. 12-1). Pour désactiver la fonction d'arrosage automatique, appuyez sur le bouton d'autonettoyage pendant plus de 3 secondes lorsque l'appareil est en marche. Pour réactiver la fonction d'arrosage automatique, appuyez sur le bouton d'autonettoyage pendant plus de 3 secondes lorsque l'appareil est en marche (Fig. 12-2).

Si le sol est très sale, vous pouvez désirer de pulveriser plus d'eau sur le sol en utilisant la fonction de pulverisation d'eau manuelle pour améliorer l'effet de lavage du sol. Lorsque l'appareil est en marche, appuyez sur le bouton de pulverisation d'eau manuelle, la bouche de pulverisation pulverise de l'eau en éventail; relâchez le bouton de pulverisation d'eau pour arrêter la pulverisation d'eau. La fonction de pulverisation d'eau manuelle peut être activée, que la fonction de pulverisation d'eau automatique soit activée ou désactivée. (Fig. 13)

Remarque:

1. La touche de pulverisation d'eau manuelle ne peut pas ettre utilisée en meme temps que la touche marche/ arrêt ou la touche mode.
   2.II est recommendé d'utiliser le mode tapis en cas de forte pollution ou de tache d'eau.
   3.Lorsque you nettoyez un tapis, désactivez la fonction de pulverisation automatique d'eau.
2. Veuillez utiliser la solution de nettoyage peu moussante avec ce produit pour le nettoyage, ne mettez pas la solution de nettoyage facilement moussante dans le réservoir d'eau propre pour l'utilisation, sinon plus de mousse sera généree pendant l'utilisation, ce qui peut pénétre dans l'appareil et causeur un danger.

Utilisation d'un aspirateur a main

Retirez le nettoyeur portatif, appuyez sur le bouton marche/arrêt du nettoyeur portatif, l'écran d'affichage s'allume, le mode sol est activé par défaut, appuyez sur le bouton de mode du nettoyeur portatif pour passer en mode moquette. Appuyez à nouveau sur le bouton marche/arrêt de l'appareil portatif pour l'éteindre, l'écran d'affichage s'éteint.

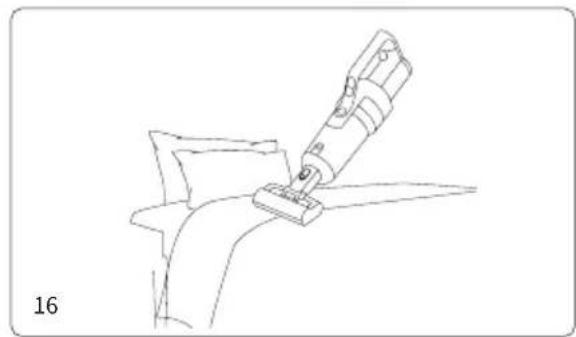

L'aspirateur portatif peut être assemblé avec des accessoires tels que le suceur plat, la Brosse à tapisserie, la tete de matelas électrique pour nettoyer différentes zones (Fig 13-16):

Alignez l'embouchure de l'accessoire avec l'entrée d'air de l'aspirateur portatif et+poussez vers le haut jusqu'à ce que vous entendiez un "clic". Pour-retirer l'accessoire, appuyez sur le bouton de l'accessoire et tirez sur I'accessoire.

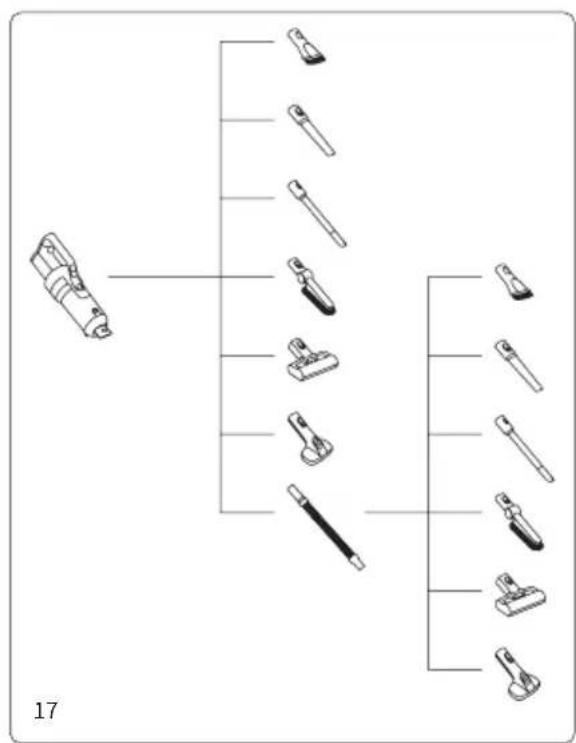

Pour plus de détails sur la connexion entre l'aspirateur portatif et les accessoires, veuillez vous référer aux détails de connexion des accessoires (Fig. 17).

Remarque:

1. Seuls le suceur plat, le suceur pour meubles rembournres et la tete de matelas électricque sont inclus

Dans l'emballage. D'autres accessoires comme le tuyau extensible, la Brosse pour animaux peuvent etre selectionnés selon vos propres besoin, et les accessoires sont disponibles chez les distributeurs JIMMY.

1. Lorsque la batterie est inférieure à 20% , il n'est pas possible de passer en mode tapis;
2. Lorsque vous utilisez l'aspirateur a main séparément, n'aspirez pas d'eau.

Fonction vocale

Le produit comprend un rappel vocal en 5 langues différentes : anglsis, allemand, italien, français et russe. La voix de la nouvelle machine est activée en angeais par défaut, appuyez sur le bouton vocal pour passer à une autre langue, continuez à appuyer sur le bouton vocal pour désactiver la fonction vocale ; appuyez à nouveau sur le bouton vocal pour activer la fonction vocale. (Fig. 18)

Remarque : lors de l'utilisation d'un aspirateur portatif, il n'y a pas de fonction vocale.

Fonction de séchage à l'air chaud de la Brosse

En mode de chargement, appuyez sur le bouton de mode de la poignée, le produit peut entrer dans le mode de sechage à chaud de la brosse, d'une durée de 3 heures, pendant le processus de sechage, toutes les 3 minutes, la brosse tourne pendant 2 secondes, le ventilateur et le chauffage PTC fonctionnent pendant tout le processus, et le produit revient en mode de chargement une fois le sechage à chaud terminé; appuyez à nouveau sur le bouton de mode de la poignée pour désactiver le sechage à chaud de la brosse à l'avance. (Fig 19)

Remarque: Ce mode est concu pour eviter que le rouleau de brosses humide ne favorise la prolifération de bacteries ou d'odeurs.

Fonction d'auto-nettoyage de la brosse et du chemin d'air

En mode de chargement, appuyez sur le bouton d'autonettoyage pour passer en mode de nettoyage (figure 20). Une fois l'autonettoyage terminé, l'appareil passée automatiquement en mode de séchage à chaud avec rouleau de brosses; le processus d'autonettoyage peut être arrêté à l'avance en appuyant sur le bouton marche/arrêt ou sur le bouton de mode, et l'appareil revient en mode de chargement. Le ventilateur s'est int apres un-delai de 3 minutes (Fig. 21).

Remarque :

1. Le mode autonettoyant permet uniquement de nettoyer la trajectorie d'air de la tete de lavage et le rouleau de Brosse pour sols durs.
2. Avant d'activer le mode de nettoyage, veuillez vider l'eau sale dans le réservoir d'eau sale, vérifier que l'appareil est fermement placé sur la base de chargement, que le cordon d'alimentation est branché dans la prise de courant, que le cordon d'alimentation est connecté à la base de chargement et que le réservoir d'eau propre contient au moins la moitié de l'eau; après avoir terminé l'autonettoyage, nettoyez à nouveau le réservoir d'eau sale;
3. Lorsque la batterie est inférieure ou égale à 10% , le mode autonettoyant ne peut pas être activé, et il peut être activé normalement après un certain temps de charge.

Indicateur de vide du réservoir d'eau propre

1. Lors de l'utilisation de la fonction de pulverisation d'eau, la voix/lecran affiche "No clean water, fill in water", veuillez eteindre la machine et ajouter de I'eau dans le réservoir d'eau propre.

Indicateur de vide du réservoir d'eau propre

1. Lors de l'utilisation de la fonction de pulverisation d'eau, la voix/l'écran affiche "No clean water, fill in water", veuilles et e reintre la machine et ajouter de l'eau dans le réservoir d'eau propre.

1. Lors de l'utilisation du mode autonettoyant, s'il est detecté qu'il n'y a pas d'eau dans le réservoir d'eau propre, l'autonettoyage du rouleau-brosse sera interrompu. Pour poursuivre l'autonettoyage, ajoutez de l'eau dans le réservoir d'eau propre et videz le réservoir d'eau sale, puis relancez le mode autonettoyage.

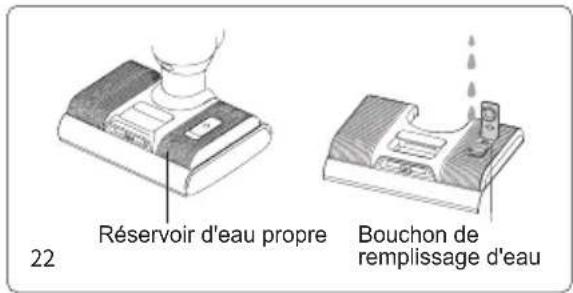

Remplir le réservoir d'eau propre

Remplir le réserve d'eau propre : Retirez le réserve d'eau propre et souveze le bouchon de replissage d'eau du réserve d'eau propre ou ouvre directement le bouchon de replissage d'eau du réserve d'eau propre, exposez le trou d'entrée d'eau, versez de l'eau propre et de la solution de nettoyage, et appuyez sur le bouchon de replissage d'eau pour l'installer à l'extrémité, puis remettez-le en place dans le réserve d'eau propre. (Fig 22)

Remarque : Lors de l'ajout d'eau propre, vous pouvez ajouter la solution de nettoyage équipée dans une proportion d'environ un bouchon de bouteille pour un plein réservoir d'eau propre.

Indicateur de réservoir d'eau sale plein

1. Lorsque l'aspirateur vertical detecte que le réserve d'eau sale est plein, l'appareil s'arrête et émet un rappel vocal. Veuillez nettover le réserve d'eau sale plein et le remetre en place.
2. Lorsqu'il est detecté que le réservoir d'eau sale est plein en mode autonettoyage, la machine s'arrête de fonctionner et émet un rappel vocal. Veuillez nettover le réservoir d'eau sale plein et le remetre en place.

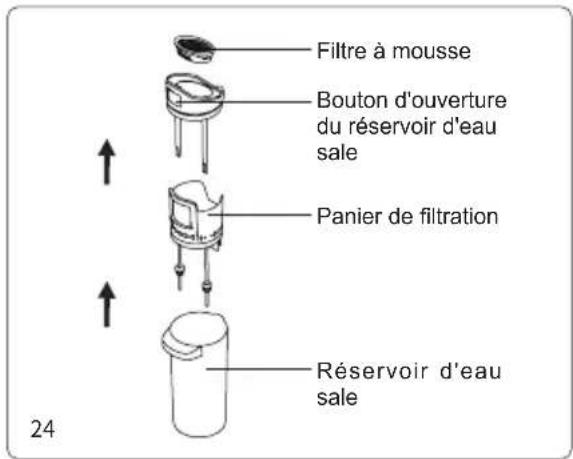

Nettoyage du réservoir d'eau sale :

Retirez le couvercle supérieur du réservoir d'eau sale et le cadre du filtre, videz l'eau sale, assemblez le réservoir d'eau sale après l'avoir lavé et remettez-le en place sur la tête de pont (voir le chapitre 3 "Nettoyage du réservoir d'eau sale" pour plus de détails).

Indicateur de rouleau de Brosse coince

Lorsque l'aspirateur est en mode de travail ou de nettoyage, si la Brosse est coincée, l'appareil s'arrête et émet un rappel vocal. Veuillez retarder le rouleau de la Brosse, nettoyer les corps étrangers ou les cheveux emmélés sur le rouleau de la Brosse.

Nettoyage du rouleau de brosse :

Après avoir retire le réservoir d'eau propre, retirez le rouleau de la brosse, utilisez la brosse de nettoyage pour couper etsterol les cheveux enroules autour du rouleau de la brosse,et nettoyez les corps étrangers attachés au rouleau de la brosse et à la tete de plancher, remettez en place le rouleau de la brosse et le réservoir d'eau propre (reportez-vous au chapitre 3 "Nettoyage de la tete de plancher" pour plus de détails).

Indicateur de blocage du passage de l'air

1. Lorsque le nettoyeur vertical fonctionne en mode autonettoyant, si le passage de l'air est bloqué, l'appareil s'arrête de fonctionner et émet un rappel vocal. Veuillez nettoyer les éventuelles obstructions du godet à poussière manuel, du chemin d'air de la tete de plancher et du HEPA manuel, vérifiez et nettoyez à tour de role avant de continuer à travailler.

2. Lorsque l'aspirateur portatif fonctionne, si le passage de l'air est bloqué, l'aspirateur s'arrête automatiquement. Il faut alors nettoyer le bac à poussière et le filtré HEPA.

Nettoyage de la trajectory de l'air :

Demontez le réservoir d'eau sale, retirez le couvercle supérieur du réservoir d'eau sale et le filtré, lavez toutes les pièces et remontez-les.

Utilisez la Brosse à tuyau pour nettoyer la saleté, les corps étrangers et les cheveux à l'intérieur du circuit d'air de la tete de lavage, puis replaces le réservoir d'eau sale dans l'ensemble de la tete de lavage.

Retirez le godet à poussière, videz le godet à poussière, retirez le filtre HEPA, puis retirez le cyclone et démontez-le, nettoyez toutes les pieces et remontez le godet à poussière (voir le chapitre 3 "Nettoyage et entretien" pour plus d'informations).

Chapitre 3 Nettoyage et entretien

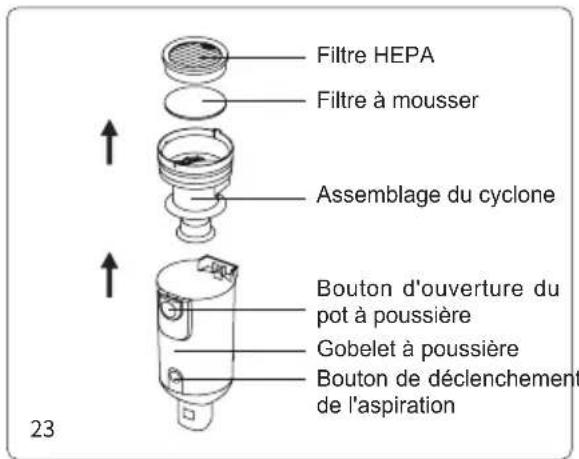

Nettoyage des godets à poussière

Appuyez sur le bouton de dégagement du godet à poussière pour-retirer le godet à poussière de l'aspirateur portatif; appuyez sur le bouton de dégagement de l'entrée d'aspiration pour ouvrir l'entrée d'aspiration et vider le godet à poussière; sortez l'assemblage du cyclone et le filtré HEPA. Tenez la grille métallique, tournez-la dans le sens de la flèche pour la déverrouiller, puis retirez-la vers le bas. ÀpRES avoir nettoyé, essuyé et séché les pieces, remontez toutes les pieces dans le godet à poussière, puis réinstallé le godet à poussière dans l'aspirateur portatif. (Fig 23)

Nettoyage des réservoirs d'eau sale

Après avoir étéint l'aspirateur, retirez le réservoir d'eau sale, soulevez le couvercle du réservoir d'eau et retirez le cadre du filtre en mousse, ouvre le couvercle du cadre du filtre en mousse et retirez le filtre en mousse. Videz l'eau sale et la saleté dans le réservoir d'eau, puis lavez le réservoir d'eau sale, le couvercle du réservoir d'eau, le cadre du filtre en mousse et le filtre en mousse. S'il y a des corps étrangers dans le tuyau du réservoir d'eau sale, ils peuvent être nettoyés à l'aide de la Brosse de nettoyage; séchez les pieces ci-dessus après le lavage. Remontez ensuite toutes les pieces dans le réservoir d'eau sale, puis chargez le réservoir d'eau sale dans le corps principal et continuez à l'utiliser. (Fig 24)

Remarque :

1. Aprese aovsui l aspirateur vortical, il est rcmand de nettoer immediatement le reservoir sale
2. Lors de la réinstallation du filtre, ne pliez pas le caoutchoue couple noir sous le filtre.

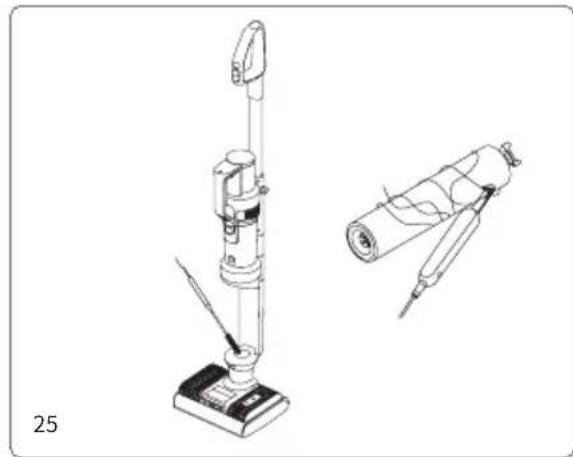

Nettoyage de la tete de plancher

Après avoir retiré la fenêtre du rouleau de brosse, le rouleau de brosse, le réservoir d'eau propre et le réservoir d'eau sale, inséréz la brosse de nettoyage multifonctionnelle dans le trou circulaire situé sous la

position d'installation du réservoir d'eau sale afin d'éliminer les matières étrangères et les écalles dans le tuyau, ainsi que les cheveux bouchés; Utilisez la Brosse de nettoyage multifonctions pour couper les poils emmélés sur le rouleau de la Brosse; essuyez la machine et les parties sales enlevées avec un chiffon, puis remettez-le sur la machine séparément (le rouleau de la Brosse peut également être placé dans la boîte du rouleau de la Brosse pour secher); rincez la saleté attachée à la Brosse de nettoyage multifonctions et placez-la dans la boîte du rouleau de la Brosse.(Fig 25)

Remarque: Ne pas laver la tete de plancher!

Entretien et stockage

Il est recommandé de nettoyer le réservoir d'eau sale, le filtr, le rouleau de brosse et la fenêtre du rouleau de brosse après chaque utilisation. Si l'une des situations suivantes se présente : ( ① Retirez le godet à poussière et constatez que le filtr HEPA fuit la poussière ; ② Le filtr en mousse est gravement endommaged; ③ Le rouleau de brosse perd beaucoup de poils, ou présente de fortes vibrations et un bruit anormal pendant l'utilisation), il est recommandé d'acheter des consommables et de les replacer afin d'éviter que la machine ne fonctionne mal. Lorsque vous n'utilise pas la machine pendant une longue période, veuillez la conserver dans un endroit frais et sec, jamais à la lumière directe du soleil ou dans un environnement humide. Si vous doivent emballer l'appareil, veillez à le nettoyer et à secher les pieces pour éviter de l'endommager.

Chapitre 4 Dépannage

Veuillez vérifier les points suivants avant de contacter le service après-vente.

Problème Cause possiblè Solution
Ne peut pas démarrer ou s'arrêter pendant l'utilisation	Absence de batterie ou batterie faible Recharge et utiliser à temps
	Le bouton marche/arrêt n'est pas enforcé Appuyer sur le bouton marche/arrêt
	Le rouleau de Brosse est emméché	Nettoyer le rouleau de brosses à temps
	Réservoir d'eau sale plein Nettoyer le réservoir d'eau sale
	Le bloc-batterie n'est pas correctement assemblé Remonter le bloc-batterie
	Entrée d'aspiration bloquée Nettoyer l'entrée d'aspiration et le contrôle
	La batterie n'est pas en place Installer le bloc-batterie
Faible aspiration	Entrée d'aspiration bloquée Nettoyer l'entrée d'aspiration et le contrôle
	Pas de HEPA assemblé Assembler le HEPA
Bruit anormal	Entrée d'aspiration bloquée	Nettoyer l'entrée d'aspiration et le filtré
	Pas de HEPA assemblé Assembler le HEPA
La bouche de pulvérisation ne pulverise pas d'eau	Réserveir d'eau propre vide Remplir le réservoir d'eau propre
	Le bouton de pulvérisation d'eau n'est pas enforcé	Appuyer sur le bouton de pulvérisation d'eau
	Le réservoir d'eau propre n'est pas assemblé correctement	Remonter le réservoir d'eau propre
De l'eau est pulverisée sur le trajet de l'air.	Le filtré n'est pas monté dans le réservoir d'eau sale	Assembler le filtré dans le réservoir d'eau sale
	Le plastiqueouple se plie sous le filtré	Remoner le filtré, la colle souple ne doit pas être piée.
	Le filtré HEPA et le godet à poussière sont utilisés sans être complètement secs.	Sécher le filtré HEPA et la coupelle à poussière après le lavage avant utilisation.

Remarque: Si le guide de dépannage ci-dessus ne fournit pas de solution ou si l'écran affiche le code d'erreur F0 à F9, veuillez contacter le service après-vente ou le distributeur local pour obtenir de l'aide.

Chapitre 5 Spécifications des produits

Paramètres techniques

Nom du produit Aspirateur et laveuse sans fil
Modèle HW11 Pro Max
Puisance nominale 500W
Capacité de la batterie 4600mAh
Temps de charge 5h±0.5
Entrée nominale 220-240V	~ 50-60Hz
Tension nominale	21.6V---

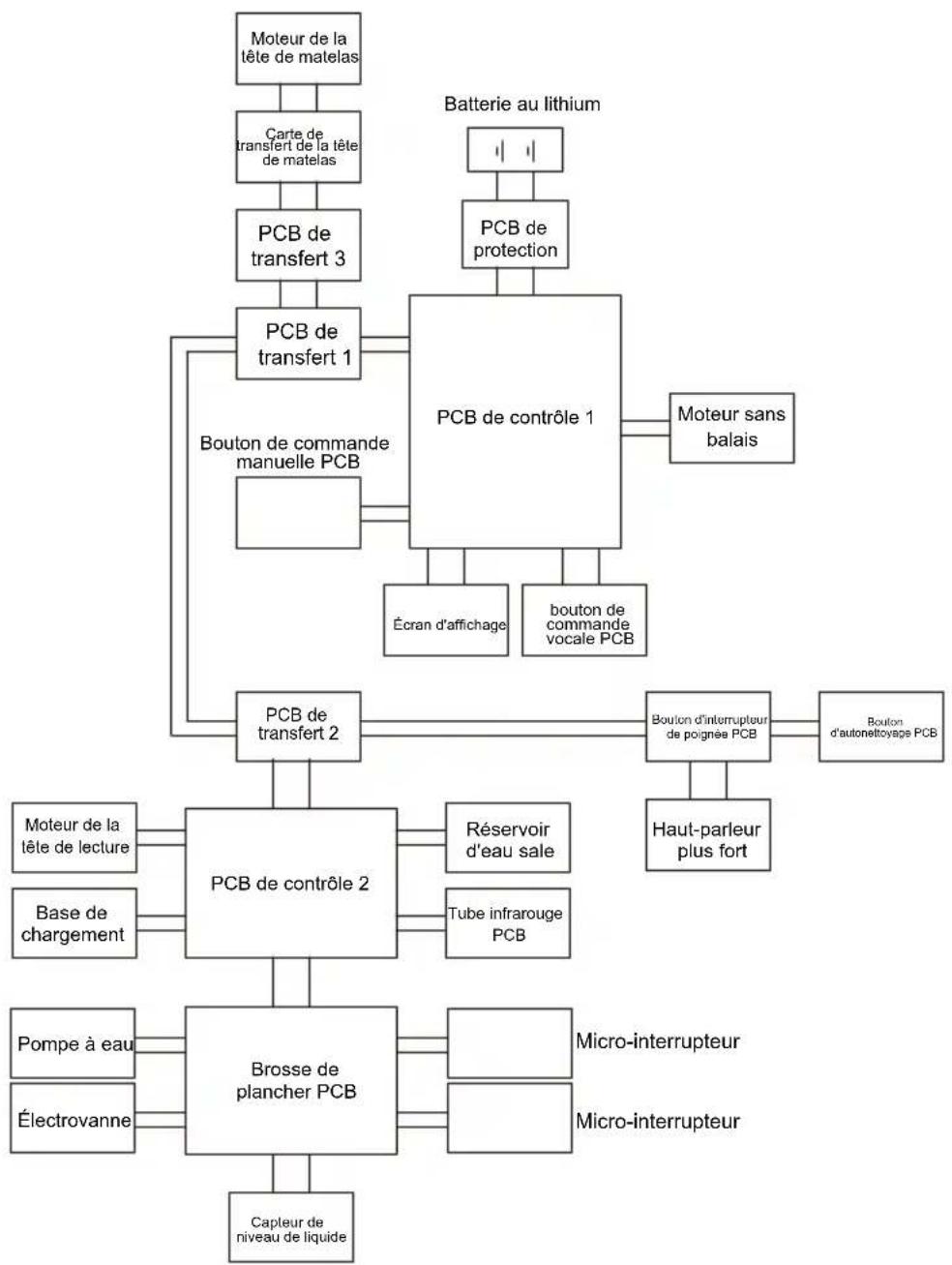

Circuit Diagram

Informations du fabricant

Fabricant	Kingclean Electric Co., Ltd
Addresse	No.1 rue Xiangyang, nouveau district de Suzhou, province du Jiangsu 215009, China

C E

Disposition

Pour un recyclage respectieux de l'environnement, les machines, les accessoires et les emballages doivent etre classes.

Ne pas jeter la machine dans les ordures menagères!

Uniquement pour les pays de la CE

Selon la directive européenne 2012/19 / EU et conformément à la directive Européenne 2006/66 / CE, les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées séparément et éliminées dans le respect de l'environnement.

Batteries

Les piles intégrées ne peuvent être retirees pour élimination que par du personnel qualifié. Ouvrir la coque du boitier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets menagers, ni dans le feu ni l'eau. Les piles / batteries doivent etre decharges, collectees, recyclées ou eliminées dans le respect de I'environnement s'il est possible.

Sujet à changement sans préavis.

Informations de garantie

Ce produit bénéficia d'une garantie de deux ans la date d'achat

La garantie l'usure normale exclus l'utilisation commerciale, les modifications apportées à l'appareil acheté, les activités de nettoyage, les conséquences d'un usage propre ou de dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des circonstances extérieures.
