MANUALE UTENTE HＷ11 Pro Max JIMMY

Istruzioni importanti per la sicurezza

1. Leggere tutte le istruzioni e le avventenze prima di utilizzato quello apparecchio. La mancata osservanza delle avventenze e delle istruzioni può provocare scosse elettriche, incendi o lesioni gravi.
2. Quando si utilizzato apparente elettrici, è necessario seguire sempre le precauzioni di base per ridurre il rischio di incendi, scosse elettriche e lesions.

Attenzione

1.L'apparecchio è solo per uso domestico.
2.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione.
3. Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione.
4. Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione.
5. Questo appearecchio non può essere utilizzato da bambini e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non siano stati supervisionati o struiti sull'uso dell'apparecchio in modo sicuro e comprehENDano i pericoli coinvolti.
6. Non utilisezare looisto prodto come un giocattolo. Tenere losto prodotto lontano da la portata dei bambini.
Si prega di prendersi cura dei bambini e assicurarsi che non considerino quello prodotto come un giocattolo.
7.Non toccare la spina con le mani bagnate.
8.Prestare particolare attenzione durante la pulizia delle scale per evitare cadute.
9. Non utilizzato, smontare o sostuire alcun componente se il cavo di alimentazione, la spina, la batteria o le parti conduttive sono danneggiati. Lo smontaggio o la sostuzione dei componenti da soli cui cui causere scosse elettriche o incendi. JIMMY non si assume la responsabilità. Una volta danneggiato, il prodotto deve essere riparato o sostituito da JIMMY, dal distributore di JIMMY o da una persona qualificata designata da JIMMY per evitare lesioni.
10.Ricaricare solo con I'adattatore specificato da JIMMY.
11. Utilizzare solo il pacco batteria specificato da JIMMY. L'utilizzo di qualsiasi altri pacco batteria cui potere esplizioni, lezioni e / o danni al prodotto.
12. Se il prodotto non funziona secondo le istruzioni, subisce gravi urti, cade da un'altezza, è danneggiato o cade in acqua, non utilizzato e contattare JIMMY o il distributore JIMMY.
13. Utilizzare solo parti di ricambio o accessori specificati da JIMMY.
14. Non tirare o premere il cavo. Tenere il cavo lontano delle superfici riscaldate. Non posizionare il cavo in una porta chiusa e non farlo passareattraverso uno spigolo vivo o un angolo. Tenere il cavo lontano dalla zona pedonale. Non azionare il prodotto attraverso il cavo.
15.Scollegare il prodotto quando non viene utilizzato o prima della riparazione.
16. Non trascinarre il cavo o trasportare il cavo per spostare il prodotto, neutilizzare il cavo come maniglia.
17. Il prodotto è un appearecchio elettrico ricaricabile. Non lasciare che la macchina funzioni incustodita.
18.Rimuovere il pacco batteria quando il prodotto viene pulito, riparato o è rimasto a lungo inattivo.
19. Evitare di avvincinarsi ad apparetti di riscaldamento o l'esposizione prolongata al sole per evitare che la custodia si deformi a causa delle alte temperature.
20. Tenere oggetti che potrebbero ostruire il percorso dell'aria dall'ingresso e dall'uscita dell'aria per evitare il surriscaldamento della macchina.
21. Il corpo principale e la testata del prodotto hanno componenti elettrici, non possono essere lavati sott'acqua.
22. Non pulire o smontare il coperchio o la spazzola in rotolo quando la macchina è accesa o è in funzione per evitare lesioni.
23. Non utilisezare il prodotto per raccogliere oggetti in fiamme come carbone ardente o sigarette, ecc.
24. Non utilizzato il prodotto per raccogliere oggetti appuntiti come vetri rotti.
25.Non utilizzato il prodotto per raccogliere calce, cemento, polvere di carbone, polvere di gesso, farina e altre sostanze ultrafini.
26. Non utilizzato il prodotto per raccogliere liquidi detergenti a base acida, detersivi in polvere e altri liquidi corrosivi.

1. Non utilizzato il prodotto per raccogliere oggetti inflammabili ed esplosivi come benzina, alcol, profumi, vernici, ecc.
2. Non smontare la macchina chiusa e non tentare di modificare le prestazioni della macchina. Fatti aiutare solo dal personale professionale del produttore, dal suo dipartimento di manutenzione o da reparti simili, altrimenti causerà pericolò.
   29.Spegnere l'alimentazione e scollegare il caricabatterie se il prodotto è inattivo da molto tempo.
3. Le specifiche tecniche del prodotto di quello manuale si basano sui risultati dei test di lavoratorio di JIMMY o di terme parti designate. L'azienda si riserva tutti i diritti per le spiegazioni finali.

Informazioni sull'uso del prodotto

1. Questo prodotto è adatto per pavimenti duri in ambienti interni, inclusi pavimenti cerati, pavimenti in gomma, pavimenti piastrellati e pavimenti in legno sigillati, pavimenti in legno massello e altre superfici piatte. L'uso del prodotto su un terreno non pietto potrebbe non ottener il miglior effetto.
2. Non accendere la macchina prima che il serbatoio dell'acqua sporca e il serbatoio dell'acqua pulita siano stati assemblati in posizione secondo le istruzioni.
3. Non scuotere il prodotto su e giù o scontrarlo violentamente per impedire all'acqua sporca di fluire nel motore; quando il prodotto è acceso, non sollevare o trasportare la macchina su e giù e non inclinare il prodotto da un lato o appoggiarlo sul pavimento per evitare che l'acqua sporca possa entrare nel motore.
4. Non far funzionare il prodotto per lungo tempo con il galleggiante che blocca l'ingresso dell'aria per evitare danni.
   5.Dopo aver utilizzato il prodotto, pulire il serbatoio dell'acqua sporca, l'uglio di aspirazione, il percorso dell'aria e riporlo in un luogo ventilato e asciutto. Il luogo umido inflirà sull'isolamento e sulla durata degli appearecchi elettrici

Informazioni sulla soluzione detergente

1. Una grande quantità di soluzione detergente che peneta nel motore può causare danni all'apparecchio.
   2.Mescolare la soluzione con acqua pulita secondo le istruzioni (il rapporto tra soluzione e acqua pulita è 1:50). Si consiglia di utilizzato la soluzione detergente fornita. Non utilizzato soluzioni detergenti contenti acidi, soluzioni alcaline o sostanze nocive per l'ambiente.
   3.Tenere la soluzione detergente fuori alla portata dei bambini. Se una soluzione viene a contatto con gli occhi, sciacquari immeditatamente con acqua pulita. Se una qualsiasi soluzioneiene ingerita accidentalmente, consultare immediatamente un medico.
2. Lo smaltimento di acqua sporca e soluzione deve essere conforme alle normative ambientali locali.

Informazioni sullo smaltimento della batteria

1.La batteria del prodotto contiene materiali dannosi per l'ambiente. Estrarre la batteria dal prodotto prima dello smaltimento.
2.Spegnere il prodotto e scollegare l'adattatore prima di estrarre la batteria.
3.Smaltire la batteria esausta in modo sicuro e corretto. Non gettarlo nel fuoco, nell'acqua o nel terreno.
4. Se la fuoriuscita di liquido alla batteria provoca inquinamento alla pelle o ai vestiti, lavare con acqua pulita e consultare immediamente un medico.

Il prodotto più avei seguenti simboli, ognuno di essi con un significato:

Simbolo Significato
	Fare attenzione alle superfici con elevate temperature, in quanto posso nondo diventare calde durante l'utilizzo. Fare attenzione alle usioni.
	Non utilizzato durante il bagno o la doccia.
	Testa alimentata del dispositivo di aspirazione dell'accua
	Non copire
IPX4	Grado di resistenza all'accua

Capitolo 1 Assemblaggio del prodotto

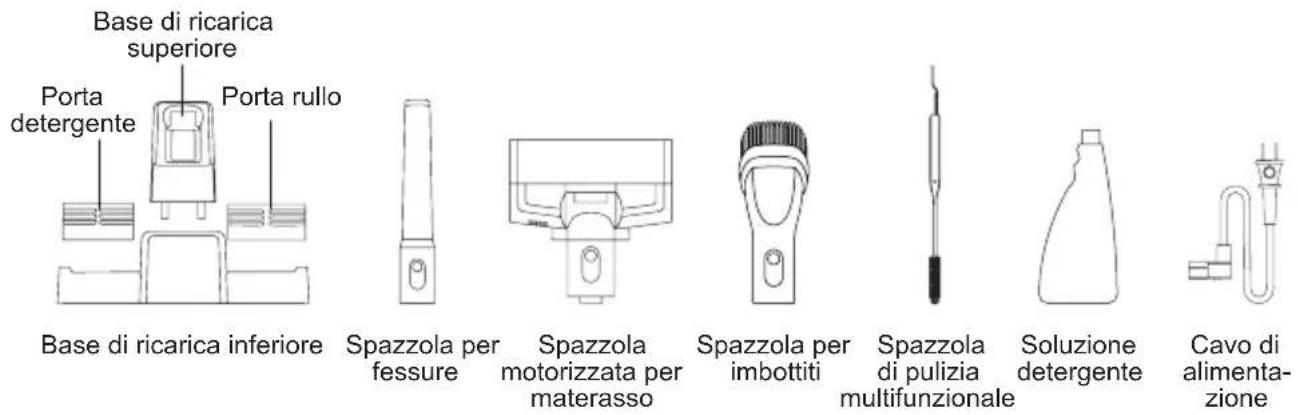

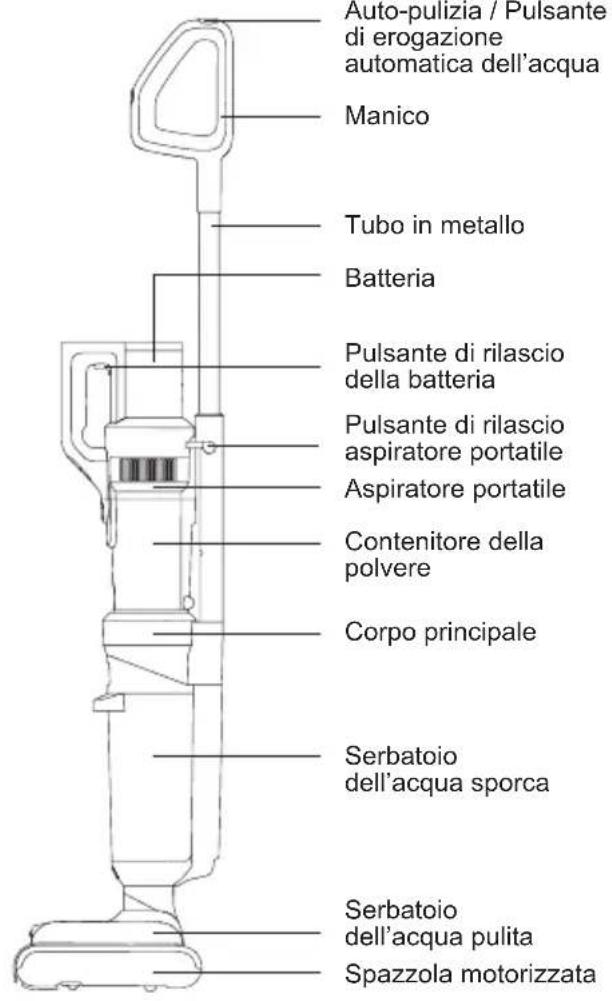

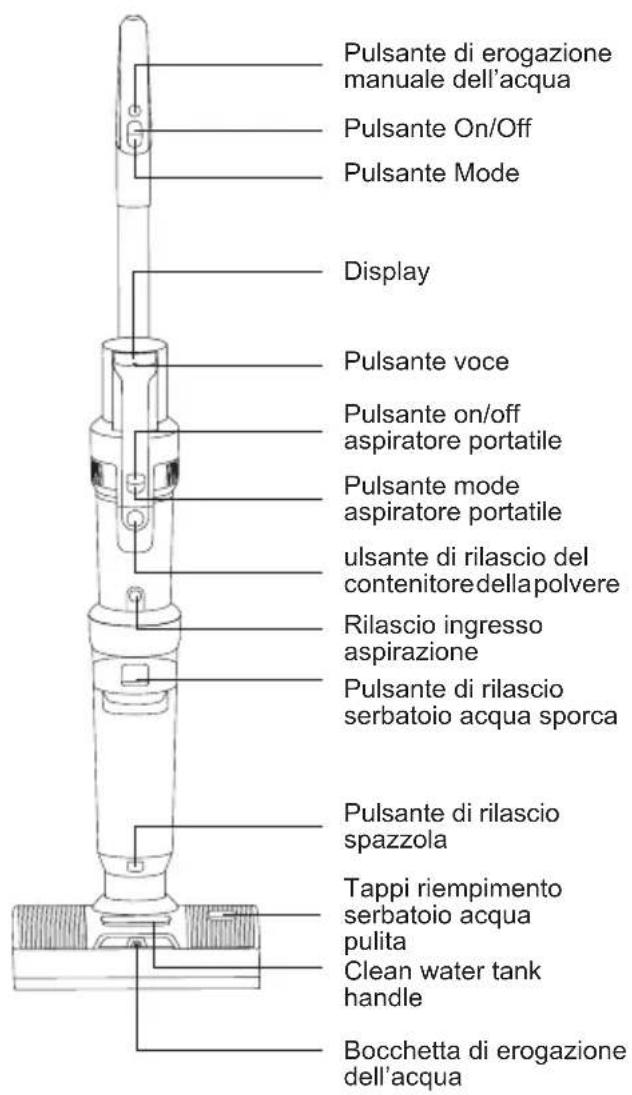

Denominazione delle parti

Lista degli accessori

Nome Manico Batteria		Aspiratore portatile	Corpo principale	Spazzola motorizzat
Quantità 1 1 1 1 1 1	1 1
Base di ricarica superiore	Base di ricarica inferiore	Porta rullo Porta detergent	Spazzola per fessure	Spazzola motorizzata per materassi
1 1 1 1 1 1
Spazzola per imbottiti	Spazzola di pulizia multifunzionale	Soluzione detergente	Cavo di alimentazione	Manuale d'uso
1 1 1 1 1

Installazione del prodotto

Attenzione: Interrompere la currente prima di procedere con l'installazione del prodotto.

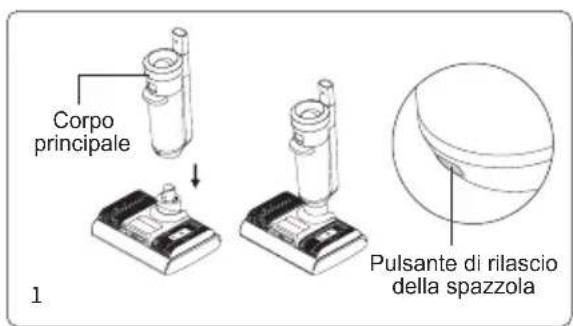

Installazione della spazzola

Per installare la spazzola, innanzitutto allineare il pulsante per l'assemblaggio del corpo principale con la spazzola motorizzata principale, quando spingere verso il basso fino a sentire un click. Per rimuovere la spazzola, posizionare la macchina a terra, prendere la spazzola con una mano e premere il pulsante di rilascio della spazzola con l'altra mano, quando sfilare verso l'alto il corpo principale.

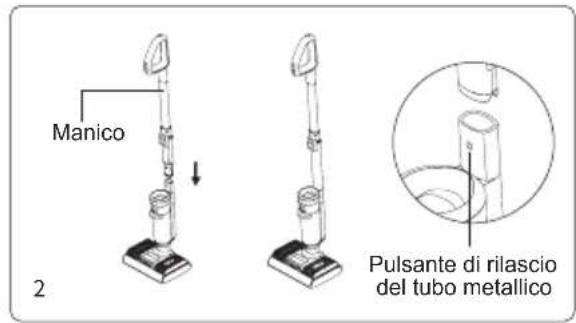

Installazione del manico

Inserire verticallymente l'estremità del tubo in metallo all'interno della porta per l'assemblaggio del corpo principale fino a sentire un click, quindi assicurarsi che il tubo in metallo sia stabile. Per rimuovere il tubo in metallo, insereire un attrezzo solido, come un cacciavit, nel foro di rilascio del tubo e tirare il tubo di metallo versusl alto.(Fig 2)

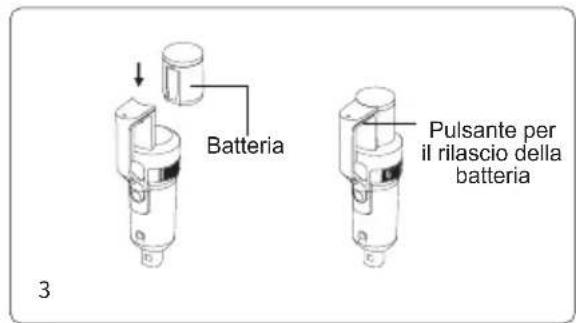

Installazione della batteria

1. Far scorrere la batteria lungo lo slot e premere verso il basso fino a sentire un click. La batteria è fissata. (Fig 3)
2. Per rimovere la batteria, premere il pulsante di rilascio della batteria e tirare la batteria verso l'alto.

Attenzione: A parte per la sostituzione della batteria, la batteria non necessita di essere rimossa frequentemente.

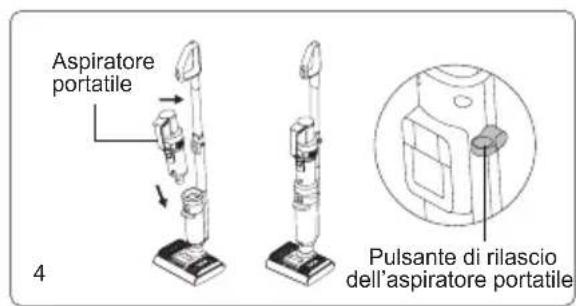

Installazione dell'aspiratore portatile

Prendere l'aspiratore manuale con la batteria installata e inserire la bocca di aspirazione nella scanalatura del coperchio del corso principale, quando premere l'aspiratore manuale verso il tubo di metallo. Dopo aver sentito un click, l'aspiratore manuale è installato con successo e il prodotto può essere utilizzato come un aspirapolvere verticale.

Per rimuovere l'aspiratore manuale, premere e tenere premuto il pulsante di rilascio e tirare verso l'alto. (Fig 4)

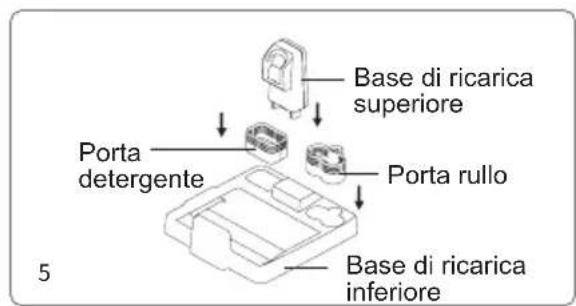

Installazione della base di ricarica

Premere la base di ricarica superiore, il porta detergente e il porta rullo contro la base di ricarica inferiore, come in Foto, fino a sentire un cick. (Fig 5).

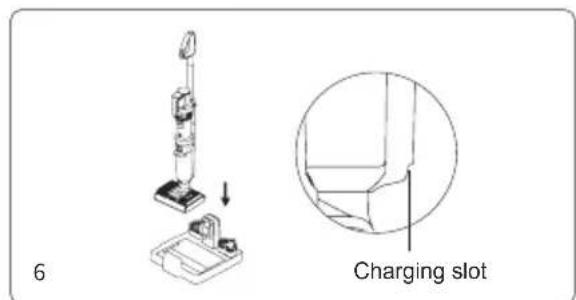

Posizionamento della macchina sulla base di ricarica

Assicurarsi che la spazzola sia in posizione verticale,\ quindi sollevare la macchina tenendola per il manico.\ Allineare lo slot di ricarica alla base della macchina\ in prossimità della porta di ricarica e posizionare\ la macchina sulla base di ricarica. Perutilizzare la

macchina, predi il manico e rimuovi la macchina alla base di ricarica. (Fig 6)

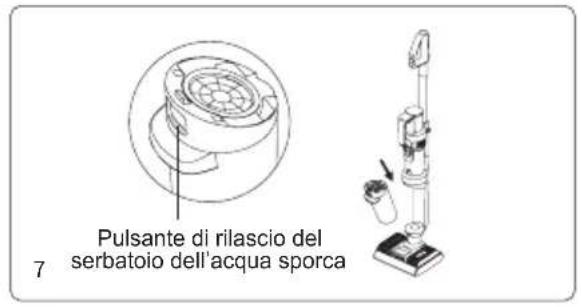

Installazione del serbatoio dell'acqua sporca

Per installare il serbatoio dell'acqua sporca, posizionare la base del serbatoio sul corpo principale e spingere sono a sentire un click.

Per rimovere il serbatoio dell'acqua sporca, prendere la macchina con una mano e il serbatoio con l'altra, quando premere il pulsante di rilascio per rimuovere il serbatoio dell'acqua sporca. (Fig 7)

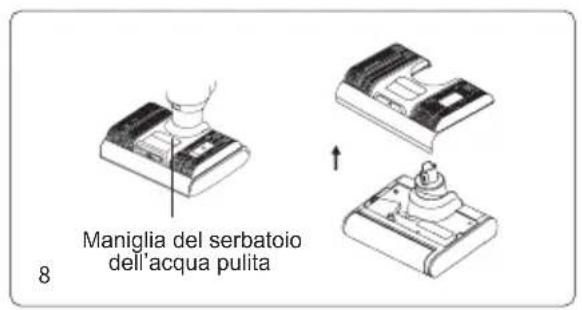

Installazione del serbatoio dell'acqua pulita

Per rimuovere il serbatoio dell'acqua pulita, prendere la maniglia del serbatoio e tirare per rimuoverlo.

Per installare il serbatoio dell'acqua pulita, allineare il serbatoio alla spazzola e premere. (Fig 8)

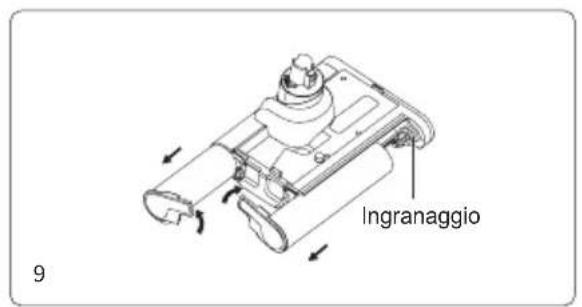

Installazione del rullo

Per togliere il rullo, rimuovere il serbatoio dell'acqua pulita come individato nella figura 8. Tenere la spazzola motorizzata versus il basso con una mano, ruotare il rullo versus l'alto con l'altra mano, quindi rimuovere il rullo versus l'esterno;

Per installare il rullo, innanzitutto allineare l'altra estremità del rullo con l'ingranaggio e spingere verso l'interno, quindi ruotare verso il basso e installare il rullo in posizione. Allineare il coperchio del rullo con la parte superiore della spazzola.

Capitolo 2 Utilizzo del prodotto

Attenzione: Si prega di ricaricare complemente la macchina prima dell'utilizzo. Se manca potenza, si prega di ricaricare in tempo e utilizzarla quando che la batteria è stata completenesse caricata.

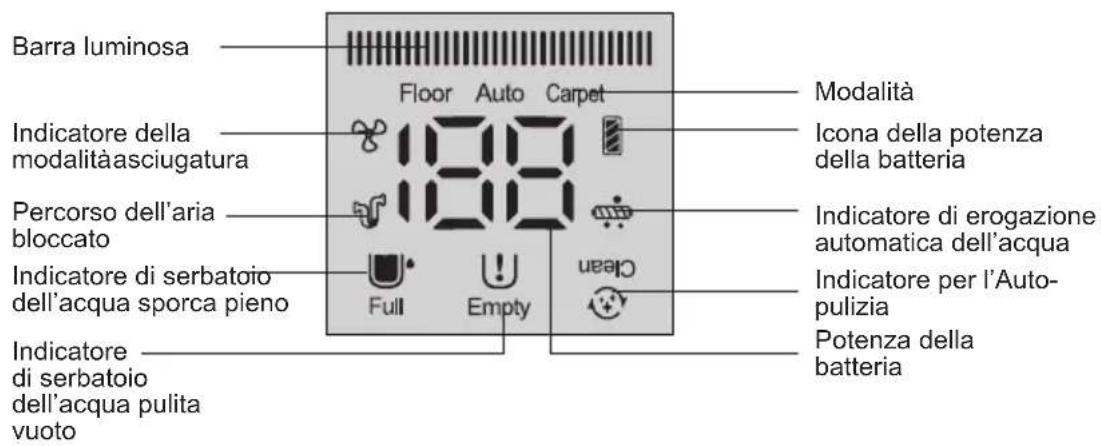

Display e istruzioni per l'utilizzo

Ricarica della macchina

Collegare il cavo di alimetazione, posizionare vertically la macchina sulla base di ricarica, quando iniziare la ricarica.

Attenzione:

1. Prima del primo utilizzato, si prega di ricaricare completeness la batteria. Prima della seconda ricarica esaurire la carica della batteria fino alla fineosi da assicurare la vita di utilizzo della batteria;
   2.Se si preve de lasciare il prodotto fermo per un lungo periodo, si prega di ricaricare la batteria una volta agli 3 mesi. (Assicurarsi di utilizzato il cavo di alimentazione in dotazione con il prodotto);
2. Quando non si sta ricaricando la batteria, si prega di staccare il cavo di alimentazione per prevenir danni.

Indicatore di potenza della batteria bassa

1. Se durante l'utilizzo il segnale vocale segnala "Carica Bassa. Ricarica la batteria", si prega di continuare a utilizzare la macchiana dopo averla ricaricata.
2. Se durante l'utilizzo il segnale vocale segnala "Carica Bassa. L'apparecchio si scarichera a breve. Ricarica la batteria", la potenza sta per esauriri e si spegnerà automaticamente. Ricaricare per poter utilizzato la macchina.

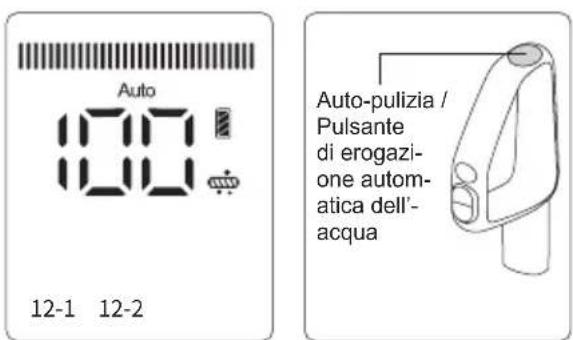

   3.Durante l'utilizzo, lo schermo visualizza l'autonomia residua nella modalità di aspirazione e lavaggio. L'icona in alto a destra alla strata la carica residua della batteria: griglia piena tra 75% e 100% ; 3/4 tra 50% e 75% ; 1/2 tra 25% e 50% ; 1/4 tra 1% e 25% ; la griglia vuota indica che la batteria è scarica e deve essere ricaricata.

Utilizzo dell'aspirapolvere verticale

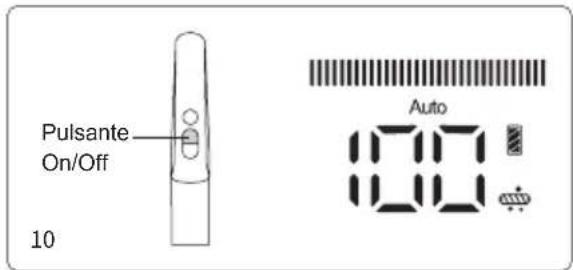

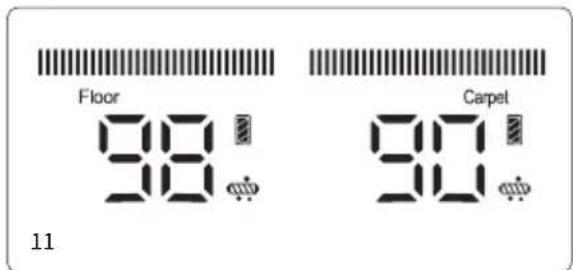

Premere il pulsanre on/off per accendere il display. La macchina si azionera in modalità Auto, da impostazione predefinita (Fig 10). Premere il pulsante mode per passare alla modalità pavimenti e alla modalità tappeti (Fig 11). Premere nuovamente il pulsante on/off per spegnere la macchina, il display si spegnerà.

In modalità Auto la potenza cambia automaticamente in base alla presenza o meno di acqua sporca e di polvere rilevata. Il LED colorato cambia colore di conseguenza. Maggiore sare la quantità di acqua sporca e polvere rilevati, più la luce sare rossa. Minore sare la quantità di acqua sporca e polvere rilevat, più la luce sare blu.

Attenzione:

1. Durante la pulizia dei tappeti, si prega di pulire la spazzola prima (per i dettagli fare riferimento a "Pulizia e manutenzione della spazzola") e per una pulizia migliorare si raccomda di sostituire il rullo e installare la spazzola per tappeti. (La spazzola per tappeti può essere acquistata presso i distributori JIMMY)
2. Quando il livello della batteria è inferiore al 20% , non è possible passare alla modalità tappeti.

Funzionamento dell'erogatore d'acqua

Durante il funzionamento, premere il pulsante di erogazione dell'acqua, l'impostanzione predefinita è l'erogazione automatica. Il LED relativo all'erogazione dell'acqua automatica si illumina e l'acqua pulita viene spruzzata sul rullo automaticamente. (Fig 12-1). Per disattivare l'erogazione automatica dell'acqua, tenere premuto per 3 secondi il pulsante dell'auto-pulizia nelle macchina è in funzione. Per riattivare l'erogazione automatica, tenere premuto per 3 secondi il pulsante dell'auto-pulizia nelle macchina è in funzione. (Fig 12-2)

Se il pavimento è molto sporco, per ottenere un migliorere risultato puoi scegliere se erogare più acqua sul pavimento using l'erogazione manuale dell'acqua. Con la macchina accesa, premere il pulsante di erogazione manuale dell'acqua. Rilasciare il pulsande di erogazione manuale dell'acqua per interrompere l'erogazione. La modalità di erogazione manuale può essere azionata indipendentemente dal fatto se l'erogazione automatica dell'acqua è attiva o meno. (Fig 13)

Attenzione:

1.II pulsante di erogazione manuale dell'acqua non cui quodell'oppure il pulsante mode.
2.Si raccomanda di utilizzato la modalità tappeti quando ci sono sporco intenso o residui di acqua.
3.Durante la pulizia dei tappeti, si prega di disattivare la funzione di erogazione automatica dell'acqua.

Si prega di utilizzato solo detergenti non schiumogeni, una elevata presenza di schiuma nel contentitore dell'acqua pulita cui danneggiare la macchina.

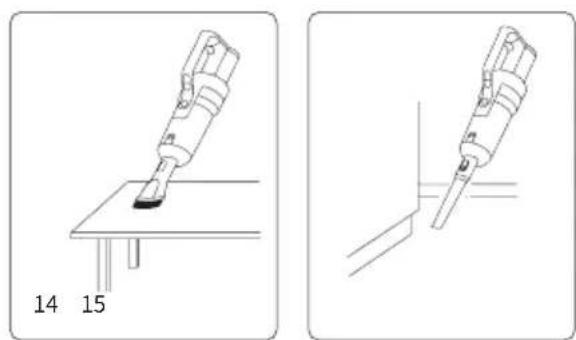

Utilizzo dell'aspiratore portatile

Rimuovere l'aspiratore portatile, quando premere il pulsante on/off su diesso. Il display si accende, l'impostazione predefinita è la modalità pavimenti. Premere il pulsante mode per passare alla modalità tappeto. Premere nuovamente il pulsante on/off per spegnere la macchina, il display si spegnerà.

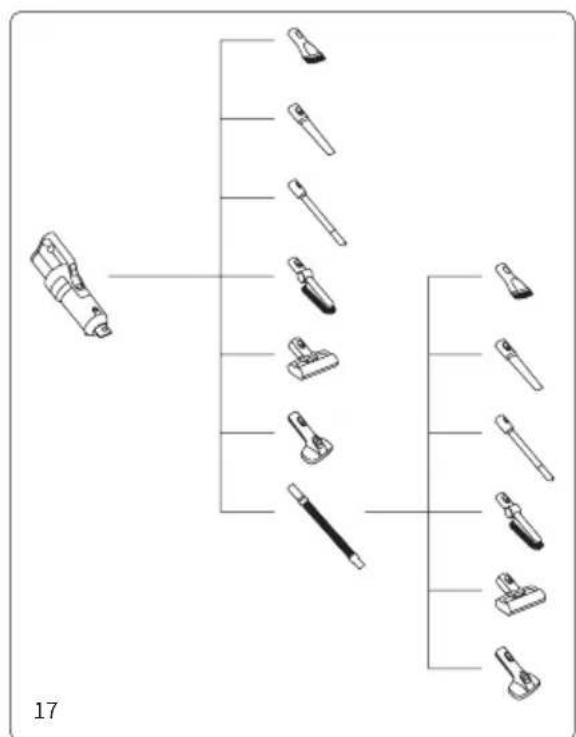

Sull'aspiratore portatile possono essere installati diversi accessori, come la spazzola per fissure, la spazzola per imbottiti, la spazzola motorizzata per materassi per la pulizia di diverse aree (Fig 13-16):

Allineare l'attacco degli accessori all'ingresso dell'aria dell'aspiratore portatile e spingere verso l'alto fino a sentire un click. Per rimuovere un accessorio, premere il pulsante di rilascio sull'accessorio e tirare.

Per maggiori funzioni e abbinamenti tra accessori e aspiratore portatile fare riferimento ai dettagli sulla connessione degli accessori. (Fig 17)

Attenzione:

1.Sono inclusi nella confezione solamente la spazzola per fessure, la spazzola per imbottiti e la spazzola motorizzata per materassi. Gli altri accessori come il tubo flessibile e la spazzola per animali possono essere richiesti presso i distributori JIMMY.
2. Quando il livello di carica della batteria è inferiore al 20% , non è possibile passare alla modalità tappeti.
3. Quando si utilizes l'aspiratore portatile da solo, non aspirare acqua.

Funzione voce

Il prodotto include i comandi vocali in 5 lingue: Inglese, Tedesco, Italiano, Francesce e Russo. I comandi vocali sono attivi e l'impostazione predefinita è in Inglese, premere il pulsante voce per cambiare la lingua. Tenere premuto il pulsante voce per disattivare gli avvisi vocali, premere nuovamente il pulsante voce per riattivare gli avvisi vocali. (Fig 18)

Attenzione: durante l'utilizzo dell'aspiratore portatile non è prevista la funzione voce.

Asciugatura ad aria calda del rullo

In modalità di ricarica, premere il pulsante dedicato, il prodotto attiva la funzione di asciugatura ad aria calda del rullo della durata di 3 ore. Durante il processo di asciugatura la spazzola gira per 2 secondi agli 3 minuti, il ventilatore e il riscaldamento PTC lavorano durante l'interoprocesso. Il prodotto ritorna alla modalità di ricarica dopo che il processo di asciugatura è completato. Premere nuovamente il pulsante dedicato per disattivare la funzione di asciugatura ad aria calda in anticipo.

Attenzione: Questa funzione è stata progettata per prevenir la formazione di batterie e cattivi odori dovuti ad un rullo umido.

Funzione autopulente

In modalità di ricarica, premere il pulsante dell'auto-pulizia per attivare la pulizia (Figura 20). Terminata la funzione autopulente, la macchina attiva automaticamente la funzione di asciugatura ad aria calda del rullo. Ilprocesso autopulentecouldessere disattivato in anticipo premendo il pulsante on/off oppure il pulsante mode, cosil prodotto ritorna in modalità ricarica. Il ventilatore si spegne con 3 minuti di ritardo. (Fig 21)
Attenzione:

1.La funzione autopulente è utilizzata per la sola pulizia del rullo e del precorso dell'aria.
2. Prima di attivare la modalità di auto-pulizia, si prega di svuotare il serbatoio dell'acqua sporca, controllare che la macchina sia stabile sulla base di ricarica, che il cavo di alimentazione sia collegato alla presa e alla base di ricarica e che il contentatore dell'acqua pulita sia pieno almeno per metà. Dop o aver completato la funzione autopulente, pulire nuovamente il serbatoio dell'acqua sporca.

Quando la batteria ha un livello di carica inferiore o uguale al 10% , la funzione autopulente non potra essere attenuata, la batteria dovrà quando essere ricaricata per il tempo necessario.

Indicatore di serbatoio dell'acqua pulita vuoto

1. Se, durante l'erogazione dell'acqua, la voce e lo schermo segnalano "Acqua pulita finita, riempi il serbatoio" si prega di spegnere la macchina e aggiungere acqua al serbatoio.
   2.Se, durante l'auto-pulizia, l'acqua nel serbatoio dell'acqua pulita è terminata, la funzione autopulente si disattiva. Per continuare l'auto-pulizia si prega di aggiungere acqua al serbatoio e svuotare il serbatoio dell'acqua sporca, quandi riavviare la modalità autopulente.

Riempimento del serbatoio dell'acqua pulita

Riempire il serbatoio dell'acqua pulita: rimuovere il serbatoio dell'acqua pulita e sollevare il tappo di riempimento del serbatoio oppure sollevare direttamente il tappo di riempimento del serbatoio, esporre il foro di ingressso per l'acqua e aggiungere acqua pulita e soluzione detergente, quindi chiudere il tappo di riempimento del serbatoio. (Fig 22)

Attenzione: Quando si aggiunge acqua pulita è possibile aggungere ancH la soluzione deterrente nella proportione di un tappo di soluzione per un serbatoio di acqua.

Indicatore di serbatoio dell'acqua sporca pieno

1 Quando il systema rileva che il serbatoio dell'acqua sporca è pieno, la macchina si spegne con un avviso vocale. Si prega di pulire il serbatoio dell'acqua sporca, quindi reinstallare.
2 Se, durante l'auto-pulizia, ilsystema rileva che il serbatoio dell'acqua sporca è piano, la macchina si spegne con un avviso vocale. Si preqa di pulire il serbatoio dell'acqua sporca, quindi reinstallare.

Pulizia del serbatoio dell'acqua sporca:

Rimuovere il coperchio superiore e il filtro del serbatoio dell'acqua sporca, scaricare l'acqua sporca, assemblare il serbatoio dell'acqua sporca dopo il lavaggio, quando reinstallare alla spazzola (per i dettagli fare riferimento al Capitolo 3 "Pulizia del serbatoio dell'acqua sporca")

Indicatore di rullo bloccato

Se, durante la pulizia il rullo è bloccato, la macchina si spegnerà con un avviso vocale. Si prega di rimuovere il rullo e pulirlo, rimuovendo corpi estranei e capelli.

Pulizia del rullo:

Dopo aver rimioso il serbatoio dell'acqua pulita, estrarre il rullo e utilizzare la spazzola per la pulizia multifunzionale per tagliare e rimuovere i capelli arrotolati attorno al rullo, rimuovendoanche eventuali corpi estranei dal rullo e alla spazzola. Quindi reinstallare il rullo e il serbatoio dell'acqua pulita (per i dettaglifare riferimento al Capito 3 "Pulizia della spazzola motorizzata").

Percorso dell'aria bloccato

1 Se, durante l'utilizzo o la funzione autopulente, il percorso dell'aria è bloccato, la macchina si spegne con un avviso vocale. Si prega di rimuovere possibili occlusioni dal contentatore della polvere, dal percorso dell'aria della spazzola e dal除外 HEPA, controllare e pulire prima di continuare con l'utilizzo.
2 Se, durante l'utilizzo dell'aspiratore portatile, il percorso dell'aria è bloccato, la macchina si spegne automaticamente. A quello punto, il contentatore della polvere e ilhetto HEPA devono essere puliti.

Pulizia del percorso dell'aria:

Disinstallare il serbatoio dell'acqua sporca, rimuovere il coperchio superiore del serbatoio e il filtrlo, lavare tutte le parti e installare nuovamente.

Utilizzare una spazzolina per rimuovere lo sporco, eventuali corpi estranei e capelli dal percorso dell'aria della spazzola, quindi renistallare il serbatoio dell'acqua sporca.

Rimuovere e svuotare il contentatore della polvere, rimuovere il filtrlo HEPA per disintallare il cyclone, quindi pulire tutte le parti e reinstallare il contentatore dello sporco. (Per maggiori dettagli fare riferimento al Capitolo 3 "Pulizia e manutenzione")

Capitolo 3 Pulizia e manutenzione

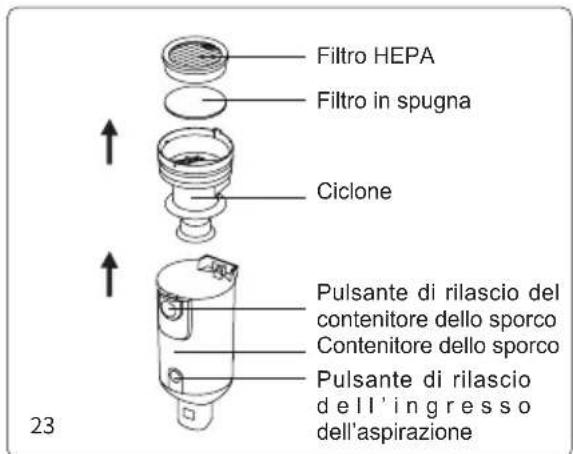

Pulizia del contentatore dello sporco

Premere il pulsante di rilascio del contentatore dello sporco, quando rimuovere; premere il pulsante di rilascio dell'ingresso dell'aspirazione per aprire e svuotare il contentitore dello sporco; rimuovere il cyclone e ilchio HEPA. Prendere la rete metallica e ruotare nella direzione della freccia, quando rimuoverla tirando verso il basso. Dopo aver terminato la pulizia, lasciare asciugare bene tutte le parti, reinstallare le parti all'interno del contentitore della polvere, quando renistallare il contentitore della polvere all'aspiratore. (Fig 23)

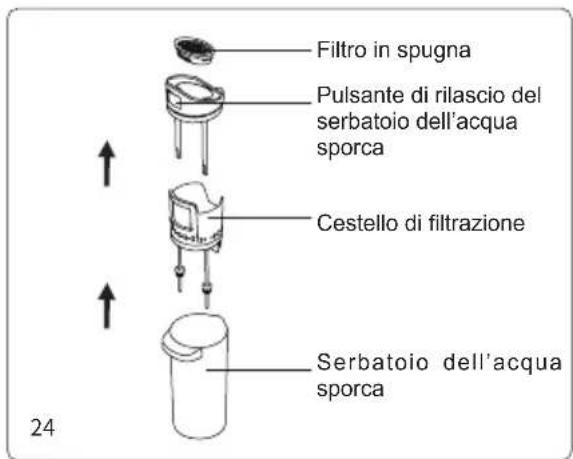

Pulizia del serbatoio dell'acqua sporca

Dopo aver spento la macchina, rimuovere il serbatoio dell'acqua sporca, sollevare il coperchio superiore e rimuovere il telaio del filtro in spugna, quando aprire il coperchio del filtrro e rimuoverlo. Svuotare l'acqua sporca e lo sporco e lavare il serbatio, il coperchio superiore e il filtrto. Se ci sono corpi estranei nel tubo del serbatoio, possono essere rimossi con la spazzola per la pulizia multifunzionale. Far asciugare tutte le parti dopo averle lavate. Una volta asciutte, reinstallare le parti e riposizionare il serbatoio sul corpo principale per riprendere l'utilizzo. (Fig 24)

Attenzione:

1.Si raccomanda di pulire il serbatoio dell'acqua sporca immediatamente dopo agli utilizzato;
2.Durante la reinstallazione del filtro, non piegare la gomma nera morbida sotto al filtrto.

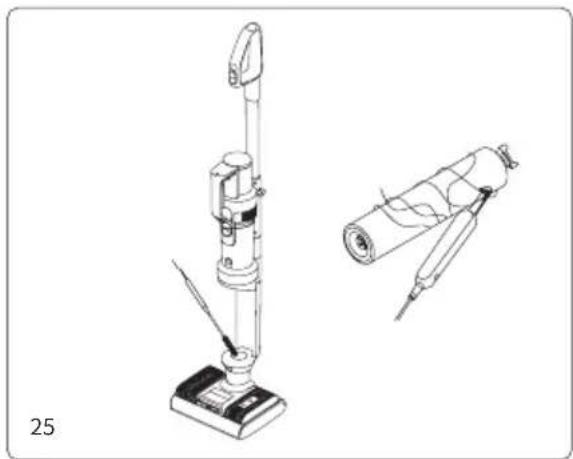

Pulizia della spazzola motorizzata

Dopo aver rimioso la maschera della spazzola, il rullo, il serbatoio dell'acqua pulita e il serbatoio dell'acqua sporca, inseire la spazzola per la pulizia multifunzionale sul foro circolare di attacco del serbatoio dell'acqua sporca per rimuovere corpi estranei e capelli instasati. Utilizzare la spazzola per la pulizia multifunzionale per rimuovere e tagliare via i capelli arrotolati dal rullo. Pulire la macchina e le parti sporche con un panno asciutto, quindi reintallare le parti separatamente (il rullo può

essere messo ad asciugare anche nel porta rullo). Risciacquare la spazzola multifunzinale e riporla nel porta rullo. (Fig 25)

Attenzione: Non lavare la spazzola motorizzata!

Stoccaggio

Dopo agli utilizzo si raccomanda di pulire il serbatoio dell'acqua sporca, il filtro e il rullo. In presenza di una delle seguenti situazioni ( ① Rimuoverile il contentitore della polvere e verificare se il filtrlo HEPA perde polvere; ② Filtrino spugna danneggiato; ③ Il rullo ha una importante perdita di fibre oppure emette vibrazioni

e rumore forti), si raccomanda di acquistare i ricambi e sostituirli per non intaccare le prestazioni della macchina. Quando la macchina noniene utilizzata per un lungo periodo, si prega di conservare la macchina in un luogo fresco e asciutto, mai con esposizioni dirette alla luce del sole o in ambienti umidi. Se c'è la necessità di riporre la macchina dentro la scatola, assicurarsi di pulire la macchina e far asciugare tutte le parti per prevenir danni alla macchina.

Capitolo 4 Risoluzione dei problemi

Si prega di prendere visione dei segunti puniti prima di contattare il servizio di assistenza.

Problema Possibile causa Soluzione
Non si accende o si ferma durante l'utilizzo	Livello di carica della batteria basso o assente
	Il tasting on/off non è premuto verso il basso
	Il rullo e bloccata Pulire il rullo
	Serbatoio dell'acqua sporca piano Pulire il
	La batteria non è installata correttamente Reinstallare la batteria
	Presa di aspirazione bloccata
	La batteria non è installata Installare la batteria
Aspirazione debole	Presa di aspirazione bloccata
	Il filtrlo HEPA non è installato Installare il filtrlo HEPA
Rumone anomalo	Presa di aspirazione bloccata
	Il filtrlo HEPA non è installato Installare il filtrlo HEPA
Il foro di erogazione non fa uscire l'acqua	Serbatoio dell'acqua pulita vuoto
	Tasto di erogazione dell'acqua non premuto
	Il serbatoio dell'acqua pulita non è installato correttamente
Residui di acqua dal percorso dell'aria.	Il filtrlo non è installato nel serbatoio dell'acqua sporca
	Filtro in gommaiegato
	Filtro HEPA e contentitore dello sporco umidi

Attenzione: Nel caso in cui sullo schermo compaia un codice di erre tra F0 e F9, si prega di contattare il servizio di assistenza o il distributore di zona per richiedere supporto.

Capitolo 5 Specifiche del prodotto

Parametri tecnici

Nome prodotto Scopa elettrica e Lavapavamenti
Modello HW11 Pro Max
Potenza 500W
Capacità della batteria 4600mAh
Tempo di ricarica 5h±0.5
Ingresso nominale 220-240V	~ 50-60Hz
Voltaggio 21.6V	---

Circuito

Informazioni sul produttore

Produttore	Kingclean Electric Co., Ltd
Indirizzo	Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina

C

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei rifiuti domestici.

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le machine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzato, devono essere raccolte separatamente e smaltite in modo corretto e andere amichevole all'ambiente.

Ipacchi di batteria/le batterie:

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualificato.

Un'apertura del guscio di carcassa,la macchina cui essere danneggiata o distrutta.

Non smaltire i pacchi di batteria/le batterie nei rifiuti domestici,nel fuoco o nell'acqua.Se possibile,i pacchi di batteria/le batterie devono essere scaricati,raccolti, riciclati o smaltiti in modo amichevole all'ambiente.

Si puòambiare sensa preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia nella data di acquisto. La garanzia è escluda dall'usura normale, l'utilizzo commerciale, le modifiche all'apparecchio come acquistato, le attività di pulizia, le consequencese di un uso improprio o danni dall'acquirente o da una terza persona, e i dati che sonoesserecausati dall'ambiente esterno.
