MODE D'EMPLOI Micron Top Mount Fibreglass Filters Waterco
1. De par leur conception, les ltres en bres de verre Waterco doivent s'utiliser avec de l'eau à une
température comprise entre plus de 0°C et moins de 50°C. Il ne faut jamais faire fonctionner ce ltre à une température sortant de ces limites, sinon il risquerait d'être endommagé.
2. L'installation doit se faire en respectant les normes et réglementations locales de sécurité.
3. Avant de modier ce ltre, il convient d'obtenir l'autorisation préalable de Waterco. L'emploi de
pièces et accessoires de rechange d'origine autorisés par le constructeur garantit une sécurité de haut niveau. Waterco n'assume aucune responsabilité en cas de dégât ou de blessure occasionnée par l'emploi de pièces et accessoires qui ne sont pas autorisés.
4. L'utilisateur doit s'assurer que l'installation est conée à des personnes qualiées et autorisées et
que ces personnes ont préalablement lu les consignes d’installation.
5. L'utilisation en toute sécurité de ce ltre n'est garantie que si les consignes d'installation et
d'utilisation sont respectées précisément.
6. En cas de fonctionnement défectueux ou d'anomalie, contactez Waterco ou son agent agréé de
service le plus proche.
7. Pour réduire les risques de blessures, vous ne devez pas autoriser des enfants à utiliser ce produit.
8. S'il est installé incorrectement, cet équipement risque de tomber en panne et de provoquer des

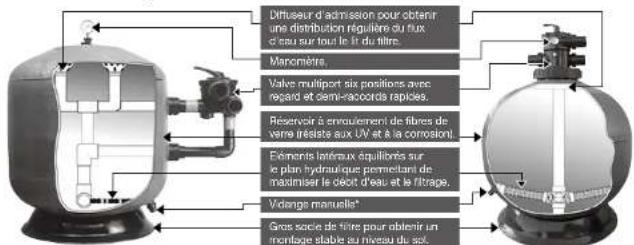

blessures graves ou des dégâts. Valve multiport six positions avec regard et demi-raccords rapides. Diffuseur d'admission pour obtenir une distribution régulière du ux d'eau sur tout le lit du ltre. Manomètre. Réservoir à enroulement de bres de verre (résiste aux UV et à la corrosion). Eléments latéraux équilibrés sur le plan hydraulique permettant de maximiser le débit d'eau et le ltrage. Vidange manuelle* Gros socle de ltre pour obtenir un montage stable au niveau du sol. Filtres Waterco à fibres de verre à montage latéral Filtres Waterco à fibres de verre à montage par le haut
- Vidange manuelle (option) I pg 01 Fibres Waterco à fibres de verre
FILTRES WATERCO A FIBRES DE VERRE
Les ltres Waterco en bres de verre font appel à la technologie la plus récente d'enroulement des bres de verre. Les ltres Waterco en bres de verre se composent d'une enveloppe interne en résine polyester renforcée par un enroulement de laments de bres de verre. L'enrouleuse Waterco de laments à commandes numériques enroule en continu des torons de lament de de bres de verre. L’utilisation de laments de première qualité associés au contrôle de la tension du lament fabrique un conteneur monobloc sans joint visible offrant une nition parfaite et une qualité supérieure. Les ltres sont réaliser d’un seul bloc, sans soudures ni joints ni garnitures spéciales risquant d’se corroder ou de s’électrolyser avec le temps. Il n'y a pas de soudures ou de joints ou de garnitures spéciales de réservoirs qui risqueraient de se corroder ou de s'électrolyser.I pg 03 Fibres Waterco à fibres de verre OUTLET VALV E MULTIPORT VALVE INLET VALV E OUTLET VALV E Filtres Waterco à fibres de verre à montage latéral Filtres Waterco à fibres de verre à montage par le haut Filtrage Les ltres Waterco en bres de verre fonctionnent en utilisant le principe du "ltration en profondeur", Les impuretés sont entraînées sur le lit de ltration ou elles sont retenues entre les particules de produit de ltration. L’eau ltrée poursuit son trajet avant de ressortir par la valve multivoies du ltre. INSTALLATION
1. Positionnez le ltre le plus près possible de la piscine / des installations balnéaires.
2. Positionnez le ltre à un emplacement où il ne risque pas d'être immergé et à l'écart des puisards,
gouttières, zone de contrebas dans le jardin, etc.
3. Positionnez le ltre de telle sorte que les raccordements hyrauliques, d e la valve multivoies et du
drain d'évacuation pour l’hiver soient faciles d’accès. Les interventions d’installation, d’entretien et de préparation pour l’hiver seront facilitées par un accès facile.
4. Nous conseillons d’installer le ltre de manière à ce que l’étiquette de conformité soit dirigée vers
l’avant pour faciliter l’identication.
5. L’installation du ltre sera prévue sur une dalle plane et horizontale en béton. Le sol doit être ferme.
En aucun cas, le sol ne doit s’affaiser lorsque le ltre sera en fonctionnememt. Les contraintes au niveau de la plomberie pourraient engendrer des fuites au cours de l’utilisation.
6. Assurez-vous que le ltre ne bouge pas pendant le fonctionnement de la valve multivoies.
7. Prévoyez un dégagement sufsant tout autour du ltre an de procéder facilement à une inspection
visuelle du système de ltration. Remplissage du filtre
1. Lors du garnissage du ltre avec le média de ltration, nous conseillons de procéder à un contrôle
visuel des éléments latéraux. Vériez qu'aucun élément latéral n'est cassé ou desserré. Procédez aux remplacements si nécessaires.
2. Pour éliminer les contraintes sur les éléments latéraux, remplissez le conteneur du ltre à moitié d'eau
an de bénécier d'un effet d'amortissement lorsque vous versez le média de ltration.
3. a) Filtres en fibres de verre à montage par le haut - Ces ltres sont livrés avec un dispositif en
matière plastique permettant de centrer la tige et d’éviter que le média de ltration pénètre dans la conduite centrale. Placez ce dispositif de positionnement sur la partie centrale puis versez avec précaution le média de ltration au travers des perforations prévues. Une fois cette opération terminée, retirez ce dispositif de positionnement. NOTE : S’il n’y a pas de gabarit ou si vous avez perdu le dispositif de positionnement, vous devez centrer la tige et obturer son ouverture pour un défaut d’alignement ou un colmattage de la tige. b) Filtres en fibres de verre à montage latéral (SM600) - Retirez le diffuseur supérieur de la conduite interne puis placez le exible d’évacuation de l’air sur le côté. Obturez la conduite interne du diffuseur (pièce fournie) an d’éviter que de le média de ltration pénètre dans les conduites. NE DEPLACEZ PAS LA CONDUITE DU DIFFUSEUR car cela risque d’affecter l’intégrité du joint de la traversée de paroi. NOTE : Les consignes ci-dessus ne s’appliquent pas aux ltres à bres de verre à montage (taille supérieure au modèle SM600). Pour ces ltres, le médias de ltration qui pénètrerait dans .les canalisations serait éliminer naturellement lors du fonctionnement normal du ltre.
4. Eliminez par lavage le média de ltration et les débris au niveau des letages et des surfaces
d’étanchéité du ltre.
5. Lubriez le joint torique ou le joint plat (type à boulon) de la valve multivoies et le letage du ltre.
Le lubriant employé doit être à base de silicium et ne doit pas contenir de produits pétrochimiques.
6. Vissez la valve multivoies ou le couvercle supérieur sur le réservoir du ltre puis serrez à la main.I pg 05

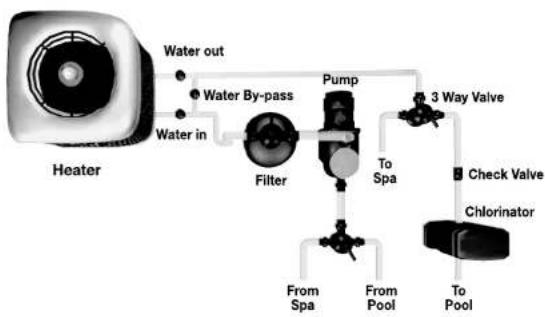

Fibres Waterco à fibres de verre Plomberie
1. Vériez que la pression d’admission de l’eau se situe dans les limites recommandées. En cas
d’utilisation d’eau provenant du réseau d’adduction ou d’une pompe haute pression, nous conseillons de vérier qu’un clapet de limitation de pression est bien en place.
2. Assurez-vous qu’un clapet de pied ou un anti-retour est installé si la pompe est xée à 500 mm au-
dessus du niveau de l’eau. Nous vous conseillons de lire attentivement la notice technique de votre pompe an de vérier ses conditions d’installation et la qualité de son montage.
3. Si le ltre est implanté au-dessous du niveau de l'eau ou est raccordé au circuit principal d'adduction
d'eau, il faut d'installer des vannes d'isolement au niveau de l'entrée et de la sortie du ltre. Cette précaution empêche la circulation de l’eau dans le ltre lors des opérations d’entretien courant.
4. Nous conseillons de rééchir à l’installation du ltre pour réduire la longueur des canalisations et le
nombre de raccords. Plus les raccords sont nombreux et les canalisations longues et plus le débit de ltration sera réduit.
5. Branchez toutes les conduites sur la vanne multivoies en collant et vissant à fond toutes les connexions
de manière à éviter toute fuite.
6. Assurez-vous, lors des collages, que la colle et le décapant ne sotn pas utilisés en excès. Ces produits
agressifs risquerait de pénétrer dans les joints toriques et de créer des fuites problématiques.
7. Evitez de serrer excessivement les raccords et les adaptateurs.
Installation de la vanne multivoies Les ltres en bres de verre à montage par le haut sont livrés avec une vis de montage par le haut qui se visse dans la vanne multivoies ou d'un collier de serrage qui se xe sur la vanne multivoise. Les ltres à bres de verre à montage latéral sont livrés avec, en option, une vannve multivoies à montage latéral qui s'accompagne d'une trousse de plomberie qui permet d'assurer le raccordement aux ports latéraux du ltre. Les vannes multivoies sont livrées avec trois raccords-union letés.
1. Vériez que la partie supérieure du ltre est exempte de résidus de médias ltrants ou de débris. S’il
y a un joint torique de vanne, vériez que ce dernier est bien en position.
2. Vériez le marquage de chaque raccordement de la vanne et positionnez-la valve en tenant compte
du sens de passage de l’eau. Il faut ensuite raccorder la pompe à la vanne et la vanne au réseau d’évacuation d’eau (égoût).
3. Valve multivoies à visser sur le haut du filtre - Faites tourner la vanne pour l’installer dans le pas de
vis du ltre. Valve multivoies à collier de serrage pour le montage par le haut - Alignez la valve sur la partie supérieure de la asque du ltre. Placez un demi-collier sur la asque de la vanne et celle du réservoir. Introduisez les vis et écrous dans le collier de serrage en vous assurant que les écrous pénètrent bien dans les fentes qui se trouvent sur le collier. Serrez à fond les vis du collier de serrage et vériez que l’assemblage de la valve et du collier est correct. Valve multivoies à montage latéral - Alignez la trousse de plomberie de la vanne multivoies sur les raccordements letés du ltre. Vissez les raccords-union sur les raccordements de raccordement du ltre et serrez-les à la main. Evitez tout serrage excessif des raccords-union qui risquerait de provoquer des dégâts non couverts par notre garantie.
4. Vissez les raccords-union de la vanne multivoies sur les raccordements letés et serrez à la main.
Les raccords-union doivent se visser fermement sur la vanne multivoies. Il ne doit pas y avoir de jeu entre les lets. Evitez tout serrage excessif des raccords-union qui risquerait de provoquer des dégâts non couverts par notre garantie.
5. Collez la conduite en PVC sur les raccords-union et laissez la colle sécher pendant 24 heures avant
de mettre le ltre en route.
6. Testez le ltre et vériez l'absence de fuites autour des lets.I pg 07
Fibres Waterco à fibres de verre

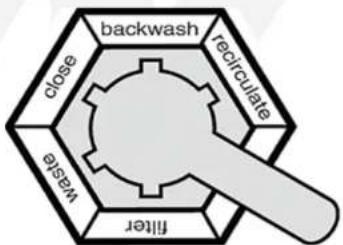

L’eau venant du circuit et poussée par la pompe vers la vanne multivoies sur le haut du ltre. L’eau circule au travers du média de ltration où les impuretés et les débris sont retenus. L’eau ltrée quitte alors la partie inférieure du ltre, retourne à la valve multvoies puis au circuit de retour.
2. Contre-lavage - Position de nettoyage du média de filtration.
Le sens de circulation de l’eau est inversé par la vanne multivoies. L’eau traverse le ltre de bas en haut. Les impuretés et les débris prisonniers du média de ltration sont évacués par la conduite de rejets vers les égoûts.
3. Rinçage - Position de rinçage du circuit du filtre.
Le ux d’eau est dirigé par la vanne multivoies et traverse le lit ltrant de haut en bas. Ce procédé permet de décanter le média ltrant dans le lit du ltre. Les éventuelles impuretés restées en suspension dans l’eau ne reviendront pas dans la piscine / les installations balnéaires. NOTE: Cette position n'existe pas sur les vanne multivoies 4 voies.
4. Déchet - Positionnement permettant de contourner le lit du filtre et d'activer la
fonction déchets. Le débit d'eau est dirigé par la vanne multivoies directement vers la sortie de contre-lavage en contournant ainsi le ltre. Cette position permet d’abaisser le niveau d'eau ou d’évacuer l'eau contenant des teneurs importantes en impuretés.
5. Recirculation - Positionnement permettant de contourner le lit du filtre et d'aller directement
à la piscine / aux installations balnéaires. La vanne multivoies assure la recirculation du débit d’eau pour renvoyer cette dernière directement à la piscine / aux installations balnéaires. Dans cette position, le lit ltrant est totalement contourné.
6. Fermeture - Position permettant de couper tout débit à destination du filtre.
Il est possible de fermer la vanne multivoies pour assurer l'entretien de la pompe sans vidanger l'eau du ltre. Il ne faut pas utiliser cette position pendant le fonctionnement de la pompe. NOTE: Cette position n'existe pas sur les vanne multivoies 4 voies.
Il faut toujours faire fonctionner la valve multiport ou choisir un mode après avoir arrêté la pompe.
PREMIERE MISE EN ROUTE DU FILTRE
Assurez-vous que le ltre contient un volume correct de média de ltration et que toutes les connexions sont sufsamment serrées (à la main).
1. Appuyez sur la poignée de la vanne multivoies puis faites-la tourner pour l’amener sur la position
CONTRELAVAGE (BACKWASH). Dans le même temps, ouvrez la vanne d’évacuation de l’air sur le ltre ou sur la vanne multivoies. NOTE: Pour éviter d’endommager le joint de la vanne de commande, vous devez toujours appuyer sur la poignée avant de la faire pivoter.
2. Mettez la pompe en marche / Ouvrez la vanne d’admission pour que le ltre se remplisse d’eau.
NOTE: Si une pompe a été installée, mettez-la en marche puis arrêtez-la au lieu de fermer et d'ouvrir la valve d'admission.
3. Dès qu’un débit régulier d’eau sors de la canlisation allant vers les égoûts, fermez la vanne d’évacuation
de l’air et laissez la pompe fonctionner jusqu’à ce que l’eau d’évacuation devienne limpide. Le contrelavage initial du ltre est recommandé pour éliminer du média ltrant les impuretés et les plus nes particules jusqu’à ce que le regard soit parfaitement transparent. Cette procédure dure 3 minutes.
4. Arrêtez la pompe et amenez la vanne multivoies sur la position RINCAGE (RINSE). Mettez la pompe en
marche / Ouvrez la vanne d’admission jusqu’à ce que l’eau passant par le regard soit limpide – cette opération dure entre 10 et 15 secondes.
5. Arrêtez la pompe / Fermez la vanne d’admission, amenez la vanne multivoies sur la position FILTRATION
(fFILTER) puis mettez à nouveau la pompe en marche et ouvrez la vanne d’admission. Le ltre fonctionne alors dans son mode normal de ltration.
6. Ajustez les vannes d’aspiration et surtout de refoulement de votre pompe pour obtenir le débit souhaité.
Vériez les fuite d’eau même inme. Si besoin est, serrez une dernière fois les connexions et raccords union.
7. Notez la valeur afchée par le manomètre (pression de démarrage) lors du fonctionnement initial. Au
bout d’un certain temps, les accumulations d’impuretés et de débris dans le ltre créent une résistance qui s’oppose à la circulation de l’eau, provoquant une diminution du débit et une augmentation de la pression. Lorsque la pression afché par le manomètre dépasse de 50 kPa (0.5 bar) la pression initiale de «démarrage», le moment est venu de procéder à un contrelavage (nettoyage) du ltre (consultez la section contreavage). NOTE: Si le ltre est raccordé au réseau principal d’adduction d’eau, il n’est pas nécessaire de noter la pression de «démarrage» car la pression du réseau d’adduction d’eau a tendance à uctuer.I pg 09 Fibres Waterco à fibres de verre Filtres Waterco à fibres de verre à montage latéral Filtres Waterco à fibres de verre à montage par le haut CONTRELAVAGE Cette fonction consiste à séparer les impuretés du média ltrant. L’objectif est d’évacuer ces impuretés vers les égoûts. Ce contrelavage s’obtient en inversant le sens de circulation de l’eau qui traverse le lit du ltre avec un débit relativement important. Ce débit important provoque une expansion du lit du ltre et le ux d’eau achemine les débris jusqu’à la la conduite allant jusqu’aux égoûts. Consignes de contrelavage :
1. Arrêtez la pompe puis fermez la vanne d'admission.
2. Dépressurisez le ltre en desserrant la vanne de dépressurisation jusqu'à ce que l'aiguille du
manomètre tombe à zéro <0>.
3. Refermez la vanne de dépressurisation.
4. Appuyez sur la poignée puis tournez-la sur 180° pour l'amener sur la position RETROLAVAGE
(BACKWASH). Sur cette position CONTRELAVAGE, le sens de circulation de l’eau est automatiquement inversé et l’eau traverse le ltre de bas en haut. Le ux d’eau chasse les impuretés du ltres et les évacue vers la canalisation des égoûts.
5. Ouvrez la vanne d’admission puis mettez la pompe en marche. L’eau du contrelavage traverse le lit
du ltre avant d’en sortir par la conduite de vidange du lit du ltre.
6. Lorsque l’eau de ce contrelavage qui apparaît dans le regard semble limpide, arrêtez la pompe puis
refermez la vanne d’admission.
7. Appuyez sur la poignée puis tournez-la pour l'amener sur la position RINCAGE (RINSE).
Sur cette position de rinçage, l’eau est envoyée directement dans le ltre qu’il traverse de bas en haut comme lors du mode normal de ltration. L’eau est cependant évacuée vers les égoûts. Ce procédé permet de décanter le média ltrant dans le ltre et d’évacuer les impuretés ou débris du ltre an d’éviter de les rejeter dans la piscine.
8. Mettez la pompe en marche / Ouvrez la valve d'admission. L'eau de ce rinçage sort par la conduite
9. Appuyez sur la poignée puis tournez-la pour l’amener sur la position FILTRATION (FILTER) puis
ouvrez la valve d’admission et mettez la pompe en marche pour revenir à un fonctionnement normal.
10. Appuyez sur la poignée puis tournez-la pour l'amener sur la position FILTRAGE (FILTER) puis mettez
la pompe en marche / ouvrez la valve d'admission pour procéder à un fonctionnement normal. Conditions du contrelavage : La durée de ce contrelavage dépend des conditions suivantes :
1. Le débit traversant le ltre diminue et nit par être insufsant pour assurer un brassage et une
2. L’efcacité de la ltration diminue et, au bout d’un certain temps, la qualité de l’eau ltrée se détériore.
A terme, des impuretés ou des débris sont renvoyés à la piscine.
3. Il faut effectuer un contrelavage lorsque le manomètre afche une pression qui dépasse de 50 kPa
(0.5 bar) la pression de démarrage.
4. Si le ltre est raccordé au réseau principal d’adduction d’eau, cette élévation de pression ne constitue
pas une indication sufsante car la pression du réseau d’adduction d’eau a tendance à présenter des uctuations. Il vaut mieux se baser sur le débit réel à mesurer par un débitmètre. Importance du contrelavage Nous ne saurions trop insister sur l’importance des contrelavages. Le média de ltration est dense et risque de se «compacter» si vous ne procédez pas à un contrelavage correct et à intervalles réguliers Des débris vont rester coincés et créer des canaux de circulation préférentiels à l’intérieur du lit ltrant. Cela provoque un épuisement rapide du lit ltrant. De plus, si les débris ne sont pas correctement séparés des grains du média de ltration, le lit va s’encrasser de plus en plus jusqu’à ce que le ltre ne fonctionne plus du tout. MULTIPORT VALVE TO WASTE DIRT FLUSHED OUT SAND INLET VALV E TO DRAIN DIRT FLUSHED OUT SAND ENTRETIEN Il faut remplacer le média de ltration dès que sa durée de vie est atteinte. Consultez les informations fournies au sujet du produit de ltrage utilisé. Pour garantir la durée maximale de vie du ltre et de son média de ltration, nous vous inviter à procéder comme indiqué ci-dessous :
1. Procédez périodiquement au contrelavage du ltre en respectant les consignes de la section
2. Consultez les consignes prévues pour le média de ltration employé et procédez en conséquence aux
procédures de régénération.Fibres Waterco à fibres de verre
3. Maintenez un équilibre chimique correct dans votre piscine / vos installations balnéaires. L'équilibre
chimique de l'eau est le rapport qui existe entre le pH, l'alcalinité totale, la dureté du calcium et la température de l'eau. L'eau doit toujours se situer dans les limites suivantes : NIVEAU DU pH : ENTRE 7,2 ET 7,8 ALCALINITE TOTALE : ENTRE 80 ET 150 ppM DURETE DU CALCIUM : ENTRE 150 ET 300 ppM Et tout en maintenant ces limites d'équilibrage, il faut maintenir un indice de saturation Langelier compris entre -0,2 et +0,2. NOTE: Des trousses d’essai sont proposées pour vous permettre de tester vous-même l’eau. Vous pouvez apporter un échantillon d’eau à un magasin professionnel spécialisé dans les piscines et les installations balnéaires.
4. Il faut surveiller les alimentations en eau provenant du réseau d’adduction ou en milieu rural.
La durée de vie de l’eau d’un réseau d’adduction ou d’un forage (milieu rural) va varier en fonction de la qualité de l’eau.
5. Pour éviter tout endommagement de la pompe et du ltre et pour obtenir un fonctionnement correct
de ce système, nettoyez périodiquement la crépine de la pompe et les paniers ottants.
6. Remplacez le manomètre s'il afche des valeurs incorrectes.
PREPARATIFS POUR L'HIVER
Il faut toujours prendre des mesures correctes de préparation à l’hiver pour protéger votre ltre. Il faut éviter d’exposer votre ltre à des températures inférieures à zéro degrés Celsium (°C).
1. Arrêtez la pompe / Fermez la valve d'admission.
2. Ouvrez la valve d’évacuation de l’air puis amenez la poignée de la valve multivoie sur la position de
préparation à l’hiver [entre les position ltration et égoût]. Cela va permettre à l’air de traverser toutes les ouvertures pour éviter une accumulation d’eau.
3. Retirez du ltre les bouchon de vidange.
4. Vidangez l’eau présente dans les toutes les canalisations.
L'eau n'est pas limpide
1. Durée insufsante de ltration.
2. Baigneurs nombreux ou quantité trop importante en impuretés. Il faut procéder
à une oculation de la piscine et à son nettoyage par aspiration. et évacuer le tout directement vers la sortie à déchets.
3. Le ltre est encrassé et un contrelavage en profondeur est nécessaire.
4. Fuite d'air au niveau de l'aspiration (conduite d'admission).
5. Les aubes de la roue centrifuge sont bloquées.
6. Alimentation en au insufsante (niveau d'eau bas, blocage).
7. La pompe n'est pas amorcée.
8. Composition chimique incorrecte de l'eau.
9. Débit en eau excessif pour la taille du ltre. Circulation forcée de corps
étrangers ou de débris dans le lit du ltre et dans le drain inférieur.
10. Autres restrictions y compris (groupes de nettoyage de la piscine par
aspiration) la résistance hydraulique provenant d'autres équipements en ligne dont les crépines Le fonctionnement du ltre avec de l'eau de recirculation va permettre de déterminer si la restriction se situe dans le ltre.
11. Colmatage ou formation de canaux pour le produit de ltrage Procédez à un
contrelavage ou une régénération. Evacuez le produit de filtration jusqu'à la conduite à déchets lors du rétrolavage.
1. Quantité excessive de media ltrant dans le ltre.
2. Débit excessif d'eau.
3. Granulométrie ou qualité incorrecte du média de ltration.
Produit de filtrage revenant à la piscine / aux installations balnéaires
1. Le ltre utilise de l'eau de recirculation.
2. Vériez qu'il s'agit bien du média de ltration et non pas d'une autre source.
3. Endommagement des éléments latéraux du drain inférieur.
4. Branchements endommagés ou incorrects au niveau de la valve multivoies.
5. Granulométrie ou qualité incorrecte du média de ltration.
Cycles courts de filtrage
1. Présence d'algues ou d'une accumulation de tartre.
2. Vériez la composition chimique de l'eau.
3. Débit excessif d'eau ; vériez la taille de la pompe / le débit d'eau du réseau
4. Colmatage du ltre du fait de la présence de calcium, etc. Nettoyez le média
5. Rétrolavage inefcace. Procédez à un contrelavage approfondi ou au
remplacement du média de ltration. Pression élevée lors de la mise en route.
1. Petit raccord à oeillet dans piscine/installations balnéaires.
2. Fermeture partielle de la vanne sur la conduite de retour.
3. Taille excessive de la pompe pour le ltre.
GARANTIE Les ltres Waterco en bres de verre bénécie d'une garantie de 10 ans pour le réservoir et d'un an pour tous les autres composants. Les installations commerciales bénécient d'une garantie de 5 ans (garantie totale pendant 1 an et garantie au pro rata pendant les 4 autres années) pour le réservoir et garantie d'un an pour tous les autres composants. Veuillez consulter les termes et conditions de la garantie Waterco. Force supérieure à la norme ou excessive pour faire fonctionner la valve multivoies continuez de faire fonctionner cette vanne peut engendrer des des risques de rupture d’étanchéité insufsante (endommagement du joint plat). Cela provoquera alors des pertes d’eau dans la conduite de contrelavage ou donnera une ltration insufsante. Note : Lors de l’utilisation d’un dispositif d’aspiration pour nettoyer la piscine, il est recommandé d’utiliser une chaussette ltrante pour éviter que des impuretés et des débris ne viennent se loger entre ce joint plat et le corps de la valve multivoies. GUIDE DE RECHERCHE DES CAUSES DE PANNESINFORMACIÓN DE SEGURIDAD ------------------------------------ 01 FILTROS DE FIBRA DE VIDRIO WATERCO ------------------------- 01
Notice Facile
