警告：该设备须由合资格的技术人员安装和维护，不应当有安装会导致选择性现象。产品损坏或无记录，以不合格的安装/操作方式为保单无效。

Notice to Installer

此图书馆包括产品安装、运行消防安全使用的生物信息。一旦产品核实表，设说明了必须交割用户或维护者手中。

OFFICES - AUSTRALIA

NSW - Sydney

(HEAD OFFICE)

Tel: [phone]

VIC/TAS - Melbourne

Tel: [phone]

WA - Perth

Tel: [phone]

QLD - Brisbane

Tel: [phone]

SA/NT - Adelaide

Tel: -61 8 8244 6000

ACT Distributor

Tel: -61 2 6280 6476

OFFICES - OVERSEAS

Waterco USA

Augusta, USA

Tel: [phone]

Waterco Canada

空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气 空气

1. Waterco 玻璃纤维过滤器是专为水温高于0℃与低于50℃间而设的，该过滤器不能再超过此温度条件下运行，否则会导致损坏；
2. 此安装应在符合当地安全规范和法律情况下展开；
3. 任何过滤器的改动需预先得到运水高同意，原始替换部件和配件需得到制造者授权，以保证高度安全性。任何非授权的替换部件和配件所引致的损坏和伤害，运水高不承担任何责任
4. 用户应保证是由合资格并授权的人员进行安装，安装人员必需仔细阅读以下指引：
5. 如果操作指引被正确执行，可保证过滤器的操作安全性；
6. 如遇到操作故障，请联系运水高或到最近的授权售后服务点；
7. 为减少受伤的可能性，不要让小孩使用该产品；
8. 不正当安装的设备或会导致不能运行，甚至严重损坏设备
9. 化学物喷洒和残留物会令游泳池/按摩设备损坏，腐蚀会导致过滤器和其他设备不能正常使用，或会严重损坏。请不要把泳池药物放置在设备附近。

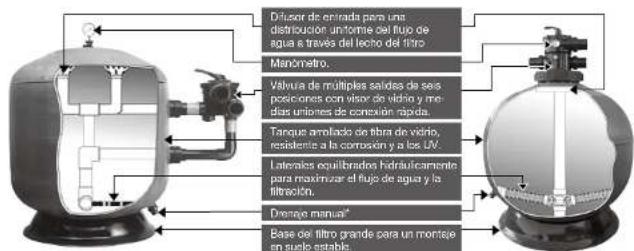

Waterco 玻璃纤维过滤器

Waterco 玻璃纤维过滤器配备了最新型的玻璃纤维缠绕技术，Waterco 玻璃纤维缸体是由内层玻璃纤维强化聚酯纤维树脂构成，再由玻璃纤维缠绕。运水高数控缠绕机准确无误地在受控的张力缠绕下持续把一股股的高质量玻璃纤维缠绕，以制造一个无缝的拥有坚刚度和高质量的连体容器。

该过滤器无焊制，无缝，确保特殊缸体内壁不被腐蚀或电解

Waterco 玻璃纤维过滤器运行是基于“深层过滤”原理的，废弃物经过过滤床然后陷在过滤器媒介的颗粒之间的空间中，过滤后的水从过滤器的侧面通过，然后自多向阀排出。

安装

1. 过滤器应尽量靠近泳池/按摩池
2. 按照第一点的安置位置，过滤器可以免受洪水侵蚀，远离污水坑、排水沟、花园空洞等
3. 管道连接，多向阀安装和冬季排水变得方便，接近运行、维护和冬季化
4. 确保符合规范的标签贴在正前方，并处于容易观察到的位置
5. 为了防止地基的下沉而对管道产生突变的拉力，过滤器应该安装在混凝土地基上，
6. 保证过滤器在多向阀运行期间不会发生位移
7. 允许过滤器周围有足够的空间，以便观察整个系统的运行情况

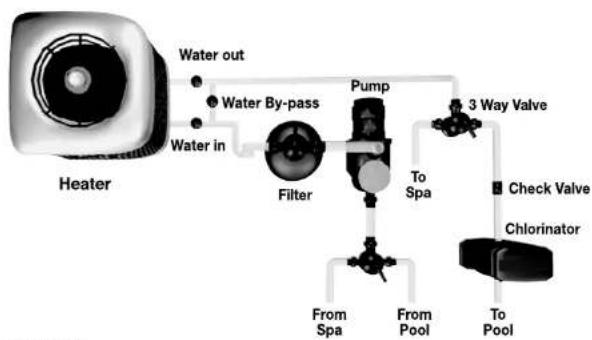


填充过滤器滤料

1. 在填充过滤器媒介至缸体前，先观察一下过滤集水横管，查看是否有破损的或脱落的，如有必要，请更换；
2. 为避免对集水横管的冲击，在填装滤料之前，先往过滤器缸体倒入一半的水，以缓冲填料倒入时的冲击。
   3.（a）顶装式玻璃纤维过滤器-顶装式玻璃纤维过滤器配一个带孔的塑料定位盖，可在填装滤料时用来保证立管的定位居中，并阻止滤料进入到中心立管。填装滤料时，将带孔的定位塑料盖置于中心立管上，从开孔处缓慢注入滤料，填装完成后将塑料定位盖卸下。
   注意：如果模板没被提供或者已丢失，你必须以管为中心并覆盖管周围，以阻止媒介直接进入管中。

（b）侧装玻璃纤维过滤器（SM600）一填装滤料前，请先将内部上方的配水口卸下，并将柔性的排气管放置于一旁，使之不受填料的影响。将内部的上方的进水管管口予以覆盖，使滤料不至进入。请注意勿将上方的进水管卸下，否则可能影响进水接口处的防水密封。

注意：以上指引不适用于大于SM600的侧装式玻璃纤维过滤器，任何进入到配水口中的滤料在正常运行中被冲洗出来。

1. 把从过滤器缸体接头处流出的滤料和杂质清洗干净。
2. 使用硅基润滑油润滑O型圈、多向阀的垫圈和丝口，润滑油不应使用石化润滑油。
3. 将多向阀或过滤器顶盖放在过滤器顶部并徒手旋紧它.

1. 检查进水管的压力是否在过滤器的工作压力范围之内，并确保自来水管道压力高时和使用高压泵时，进水管要安装减压剂。
2. 如果水泵安装在泳池水面500mm/20英寸以上的高度时，须安装底阀（即止回阀）。
3. 如果过滤器安装在泳池水面以下或者与自来水水管连接，则需在过滤器之前和多向阀阀之后安装截止阀，目的是在日常维修时阻止水流流出。
4. 管道安装本着管件数量最小化和长度最短化的原则，以减少水头损失。
5. 所有管道均连接至多向阀，注意，所有管道的连接需用胶水并小心接好，以防漏水。
6. 确保溶剂不要过多涂在管道部件中，因为它会渗进O形圈中而导致密封问题。
7. 不要把部件或适配件扭得过紧。

多向阀安装

顶装式玻璃纤维过滤器配有一个顶装螺旋多向阀或压紧式多向阀。

侧装式玻璃纤维过滤器提供可选的侧装多向阀和为连接侧面过滤器出口而设的管道配件每个多向阀配有三个丝接活接头。

1. 检查过滤器顶部是否有有过滤器媒介或残留物，如果安装了阀门O形圈，请检查它是否安装在正确的位置上。
2. 根据阀门放置的位置，检查每个阀门口的标签。水泵口必须以管道连接至水泵出水处，污水口必须用管道连接至污水管，而回水口需用管道连接至回水管。
3. 顶装螺旋多向阀：旋转多向阀至过滤器缸体螺纹连接方向

顶装压多向阀：和缸体法兰顶部一起调节阀门，把夹具放在阀门法兰和缸体法兰，把夹具螺丝和螺丝帽塞进夹具，确认螺丝要放在夹具上的圈槽，把夹具螺丝上紧并检查阀门和夹具是否正确装配

侧装式多向阀：调架多向阀的成套管件和过滤器的螺纹接口，拧开套管件的活接，与过滤器连接口对正，用手旋紧，不要把活接旋得过紧以免导致损坏并失去保修。

1. 将丝接活接头与多向阀连接起来并拧紧，；活接应该与多向阀螺纹紧紧连接并不允许有任何松动，不要把活接旋得过紧以免导致损坏并失去保修。
2. 用胶水将管道与活接连接起来后，要等胶水晾干24小时以后才能启动过滤器。
3. 检查过滤器及其连接的丝口处，看是否有漏水现象发生。

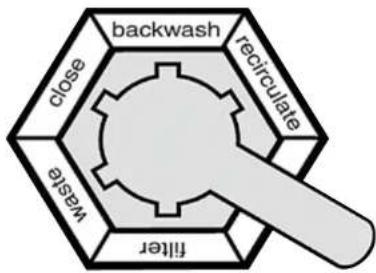

多向（4-6向）阀运行

1. 过滤一对水体进行过滤

从管道系统进来的水在多向阀的引领下自动流至滤床的顶部，因为水流被水泵送至滤床，污物和废弃物被滤床截留。过滤后的水回流至过滤器底部，通过多向阀返回到管道系统中

2. 反冲洗一清洁过滤器媒介

在多向阀中，水流倒流通过滤床，因此水流被引至过滤器底部同时越过滤床，把之前留在这里的污物和废弃物冲洗并排到废水管

3. 漂洗一冲洗过滤系统

水流被多向阀引导，通过滤床并流出，此过程把过滤媒介安置，并保证任何污物或废弃物已被漂洗至过滤器外，以阻止污物或废弃物回流至游泳池/按摩池 注意：此档不适用于4路多向阀

4. 排污一旁通滤床至污水

水流被多向阀直接引至反冲洗出口，旁通整个滤床。此时多向阀用于低于水平面或者为高污物抽真空水用

5. 再循环—为旁通滤床至泳池/按摩池

多向阀再循环水流直接流回到泳池/按摩池，旁通过滤器

6. 关同一关同到过滤器的所有水流

在没有从过滤器放空水的情况下，多向阀可以关闭以方便进行水泵维护。在水泵运行时手柄不能放到此位置。

注意：此档不适用于4路多向阀

CAUTION

小心：多向阀操作或模式选择总需要在水泵关闭后进行

过滤器的初次启动

确定装入过滤器内的滤料是适量的，并且所有管道连接都已完成并确认安全。

1. 按下多向阀手柄并将其转到“反冲洗”位置，并在过滤器或多向阀上打开空气释放阀注意：为了避免控制阀密封圈的损坏，转动时需要一直按下多向阀的手柄。

2. 打开进水阀/开启水泵向过滤器内供水

注意：如果水泵已安装的，则应开关水泵而不要开关进水阀。

1. 一旦平稳水流越过污水管线，关闭空气释放阀，然后让水泵启动知道污水变清。原始过滤器的反冲洗推荐从滤料中移去任何杂质或颗粒直到玻璃珠变清，此过程会持续大概3分钟。

2. 水泵关掉后，把多向阀手柄转到“漂洗”，开启水泵/打开进水阀直到水中的玻璃珠变清，约10-15秒。

3. 关掉水泵/关闭进水阀，把多向阀手柄转到“过滤”，再启动水泵/打开进水阀。过滤器现在以常规过滤模式运行。

4. 调节泳池吸水和回水阀门已达到理想水流，检查管道和过滤器的水渗漏和拧紧的接头，螺丝，螺栓（如有要求）。

5. 在初次运行期间记录压力表读数（起始压力），一段时间后，过滤器中积累的污物和废弃物会引起水流堵塞，流量减少，压力因而增加。当压力表读数比原始读数高50千帕（7.2帕斯卡），应进行反冲洗（详细请看反冲洗）。

注意：若过滤器连接至主水管，不需记录起始压力，因为主压力会有波动。

反冲洗

反冲洗的功能是把沉积物从滤料颗粒中分离开来，并将之从滤床中冲出。反冲洗水流以很高的速度逆向通过砂床，这个高速的水流可使滤床膨胀并带走了滤床间隙中的杂物。

什么时候开始进行反冲洗的由以下条件所决定。

1. 通过滤床中的流量减少到不能满足过滤需求时。
2. 滤床去除率降低令水质恶化或导致污物或废弃物回流到泳池。
3. 当压力表读数比起始压力高50千帕（7.2帕斯卡）
4. 如果过滤器连接至主水管，压力提升不是一个很精确的迹象，因为主压力会有波动，最好依靠真实的流量。

反冲洗的重要性

反冲洗的重要性不能被夸大。如果没有正确地、经常性地进行足够的反冲洗，密集的滤料将会出现“板结”。继续停留在砂床的脏物将形成对滤料的穿透，这将使砂床过早的达到饱和，而且如果滤渣不被及时地从过滤器中冲洗掉，砂床将会变的越来越脏，直至滤料最终失效。

反冲洗指引：

1. 关掉水泵/进水阀。
2. 打开排气阀释放过滤器的压力直到压力表读数降到零为止。
3. 重新拧紧排气阀。
4. 按下多向阀的手柄将其旋转180°转到“反冲洗”位置上。在“反冲洗”位置水流自动逆向地自过滤器底部流过滤床到达过滤器顶部，并将脏物带至反冲洗排水管中排出。
5. 打开进水阀/开启水泵。反冲洗出水将从反冲洗排水管中排出。
6. 反冲洗山水在视镜中逐渐变得清澈时，关掉水泵/关闭进水阀。
7. 按下多向阀的手柄并转至“漂洗”位置。漂洗水流通过滤床并从反冲洗出水口流出，这个过程保证了滤床重新就位并将残留脏物从过滤器中漂洗出来，以避免其在过滤时流入泳池中。
8. 打开进水阀/水泵。漂洗水将从反冲洗排水管中流出。
9. 当漂洗水流在视镜中变得清澈后，关掉水泵/关掉进水阀。
10. 按下手柄并转至“过滤”位置，打开进水阀/水泵恢复正常过滤状态。

维护

过滤器滤料达到其使用寿命时，即需要更换。滤料的使用寿命可参考厂家说明。

为了使滤料的使用寿命达到最长，请按以下步骤操作。

1. 反冲洗操作按照上文“反冲洗”说明的要求来做。
2. 按照厂家的说明书对滤料进行再生操作。
3. 维持泳池/按摩池水的化学平衡。水的化学平衡包含PH，总碱度，钙硬度和温之间的关系。他们数值应保持在如下范围所示：

PH : 7.2-7.8

总碱度：80-150ppm

钙硬度：150-350ppm

这些数值所容许的偏差是保证朗格列尔饱和系数最终在 ±0.2 的范围内波动。

注意：您可以自己使用测试条进行测试或者取出一定的样品到泳池/按摩池设备的专卖店去测试。

1. 自来水或井水都需进行监测。自来水和井水中的朗格列尔饱和系数往往是随水质变化的。
2. 为了防止对泵和过滤器的损害及系统的正常运行，每隔一段时间需要清洗水泵滤网和撤渣器的隔渣篮。
3. 如果压力表读数不准确请更换压力表。

防冻

为在寒冷气温下（温度低于零度）保护你的过滤器，正确的防冻措施应做好

1. 关闭水泵/进水阀
2. 打开空气释放阀并把多向阀手柄移至防冻位（在过滤和排污之间）
3. 从过滤器移去任何排水寒
4. 从管道排水

常见故障分析

非常规或过度用力运行多向阀	外来物或废弃物粘附,若此情况在漂洗后持续,把多向阀拆卸,清洁污物和废弃物,继续运行阀可能导致无密封状态(导致垫片受损),此会致使水流损失至反冲洗界线或过滤低效。注意:在泳池真空清洁时,过滤器滤袋推荐使用,以避免污染物留在多向阀和垫片中。
水过滤不清 1. 不足够的过滤时间。2. 泳池使用过于频繁,脏物太多,泳池需进行絮凝并直接用真空排污。3. 过滤器脏,需进行全面反冲洗。4. 吸口处空气漏气(影响线)。5. 水泵叶轮扇片被挡。6. 水量不足(水位线低,有阻挡)。7. 水泵质量差。8. 不正确的投药。9. 相对过滤器尺寸的额外水流,外来物或污废物迫使通过滤床和排水口。10. 其他限制包括(泳池吸入口清洁器),来自其他设备例如滤网。运行过滤器再循环来决定是否在内部有阻力。11. 滤料堵塞,彻底反冲洗或重置。

常见故障分析

在反冲洗期间滤料冲出排污口	1. 过滤器内过多的滤料。2. 额外的水流。3. 不正确尺寸的滤料级别。
滤料返回泳池/按摩池	1. 过滤器正在再循环。2. 验证是否来自滤料还是其他物。3. 排水口下侧面受损。4. 受损或不正确的多向阀连接。5. 不正确尺寸的滤料级别。
短过滤循环 1. 漂类出现或一定程度上的生长。2. 检查水质化学性。3. 过多的水流,检查水泵尺寸/自来水流量。4. 过滤器被钙阻挡等,清理滤料。5. 低效的反冲洗,全面反冲洗。
启动时压力高 1. 泳池或按摩池系统回水口太小。2. 回路上部分阀门被关掉。3. 水泵的型号过大,核对并重新选型。

保修

Waterco 玻璃纤维过滤器包含了缸体10年保修和其他配件1年保修。商业安装包含了一个5年（其中1年全保修+4年按比例保修）缸体保修和1年配件保修。

请查阅 Waterco 的产品保修卡条款。
