FOIRE AUX QUESTIONS - COLORado 1 Quad Chauvet

Comment régler l’adresse DMX du COLORado 1 Quad ?

Accédez au menu principal, sélectionnez DMX, puis D.001-512 pour définir l’adresse de départ. Confirmez avec ENTER.

Que faire si l’appareil ne s’allume pas ?

Vérifiez la connexion d’alimentation et assurez-vous que le disjoncteur est activé. Si le problème persiste, débranchez et rebranchez après 30 secondes. Si rien ne fonctionne, contactez le support Chauvet.

Comment utiliser le mode Maître/Esclave ?

Connectez les appareils en chaîne DMX. Sur l’appareil maître, sélectionnez le mode AUTO ou STAT. Sur les esclaves, réglez le mode sur SLAV. Tous suivront le maître.

Puis-je utiliser cet appareil en extérieur ?

Oui, le COLORado 1 Quad est classé IP65, ce qui le protège contre les projections d’eau et la poussière. Utilisez des câbles d’alimentation et DMX certifiés IP65.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et sec. Évitez les solvants. Pour un nettoyage en profondeur, débranchez l’appareil et attendez qu’il refroidisse.

Que signifie le message ‘CODE’ sur l’écran ?

Il demande un code d’accès. Saisissez la séquence : HAUT, HAUT, BAS, BAS, GAUCHE, DROITE, GAUCHE, DROITE (comme indiqué dans le manuel). Ce code ne peut pas être modifié.

Comment configurer un programme personnalisé ?

Dans le menu EDIT, sélectionnez PR.01-10, puis éditez les pas SC.01-30. Réglez les niveaux RVB et la durée de fondu (T. et F.). Sauvegardez avec ENTER.

Quelle est la fréquence de clignotement maximale du stroboscope ?

Le stroboscope peut atteindre 20 Hz. Vous pouvez choisir entre un mode classique (fréquence fixe) ou un mode spécial (éclairs aléatoires ou lightning).

Comment mettre à jour le firmware ?

Le manuel ne détaille pas la mise à jour. Consultez le site www.chauvetprofessional.com pour télécharger le logiciel et les instructions. Généralement, une liaison USB/DMX est nécessaire.

Quelles sont les précautions de sécurité importantes ?

N’ouvrez jamais l’appareil, ne regardez pas la LED en fonctionnement, utilisez toujours un câble de sécurité en hauteur, et respectez une distance de 50 cm des surfaces inflammables. Débranchez l’alimentation en cas de non-utilisation prolongée.

MODE D'EMPLOI COLORado 1 Quad Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Colorado 1 Quad (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
- Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
- Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
- Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

• N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• Colorado 1 Quad
• Seetronic Powerkon IP65 cordon d'alimentation

• Cadre pour gélatine (191 mm/7,5 in accessoires)
• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter entre eux jusqu'à 15 Colorado 1 Quad à 120 V, 25 unités à 208 V, ou 27 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis.

Raccordement DMX

Le Colorado 1 Quad fonctionnera avec une console DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Colorado 1 Quad utilise une connexion de données DMX standard pour ses personnalités DMX. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous d'utiliser des câbles certifiés IP65 (ou mieux) et de protéger les ports non utilisés avec les couvercles IP65 inclus.

Connexion Maître/ Esclave

Le Colorado 1 Quad utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Colorado 1 Quad supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

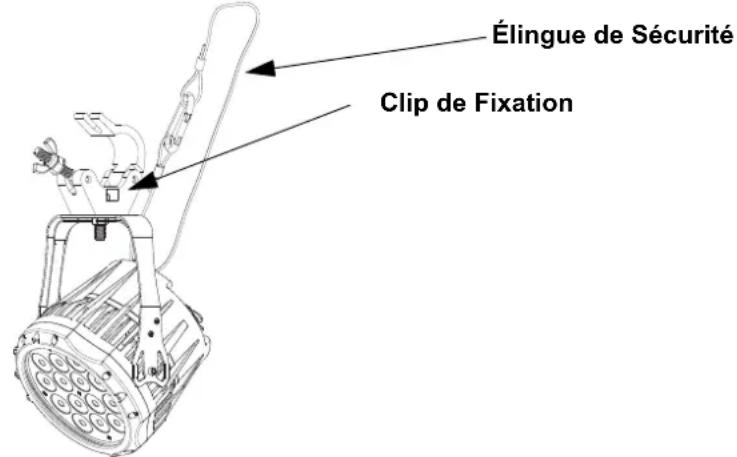

Schéma de Montage de l'Appareil

Montage en Hauteur Montage au Sol

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit:

, , , ,

Ce code ne peut pas être modifié et doit être saisi sur demande.

Plan du Menu

Niveau Principal	Niveaux de Programmation Description
STAT	R.		000-255	Combine les couleurs rouge, vert, bleu et blanc pour un résultat personnalise (0-100%)
	G.
	B.
	W.
	ST. 00-20			Selectionne la frequency du stroboscope (0-20 Hz)
AUTO	AT.01-10 10 programmes automatiques
	PR.01-10 10 programmes - personnaliser
RUN	DMX Mode DMX
	SLAV Mode esclave
DMX D.001-512 Permet de sélectionner l'adresse de démarrage
PERS	RGB		TOUR	9-canaux: RVB, gradateur, stroboscope, macro de couleurs, auto/perso, Vitesse du Gradateur , Vitesse Auto
			TR16	13-canaux: 16-bit RVB et gradateur, stroboscope, macro de couleurs, auto/perso, vitesse gradateur, Vitesse Auto
			AR1.D 4-canaux: RVB, gradateur
	RGBW		8BIT	10-canaux: RVBb, gradateur, stroboscope, macro de couleurs, auto/perso, vitesse gradateur, Vitesse Auto
			16BI	15-canaux: 16-bit RVBb et gradateur, stroboscope, macro de couleurs, auto/perso, vitesse gradateur, Vitesse Auto
			SSP	7-canaux: RVBb, gradateur, stroboscope, vitesse gradateur
			ARC.2 4-canaux: RVBb control
			AR2.D 5-canaux: RVBb, gradateur
			AR2.S 6-canaux: RVBb, gradateur, stroboscope
EDIT PR.01-10		SC.01-30	R.	000-255
			G.
			B.
			W.
			SB.	00-20

Niveau Principal	Niveaux de Programmation					Description
EDIT PR	01-10	SC.01-30	T.	000-255		Définit la durée de pas (lent a rapide)
			F.			Définit la durée du fondu (lent a rapide)
						Définit la durée de pas (lent a rapide)
SET	UPLD	****(Saisir le code des usées)		OK		Télécharge les programmes personnalisés sur d'autres Colorado 1 Quad products
	REST WAIT OK Retou aux réglages d'usine par défaut
	COLO		OFF RVB configure sur 255 = sortie max.
			RGBW RVB configuré sur 255 = balance des blancs
			UC Balance des couleurs universelle
	DIM		OFF Pas de gradateur
			DIM1			Profils de gradation de DIM1 (rapide) à DIM4 (lent)
			DIM2
			DIM3
			DIM4
	CURV		OFF Pas de gradateur
			CV1			Courbes de gradation de CV1 (rapide) à CV3 (lent)
			CV2
			CV3
	DERR		SAVE			En cas de perte de commande DMX, la dernière commande se maintiendra
			BLAK			Met l'unité en noir général en cas de perte de signal DMX
	SLCK		OFF			Verrouillage de l'accès au niveau principal
			ON
	STRB		CLAS			Sélectionne la personnalité du stroboscope
			SPRC
	PWM		600			Permet de sélectionner la fréquence de sortie MLI
			1200
			2000
			2400
			4000
			6000
			25K
CAL	****(Saisir le code d'accès)	CAL1 WH.01-11	R.	000-255		Modifie les couleurs des macros utilisées dans les personnalités TOUR, 8BIT, 16BI, et TR16
			G.
			B.
			W.
		CAL2 RGBW	R.			Définit la température de la couleur utilisée quand COLO est configuré sur RGBW
			G.
			B.
		CALR	****(Saisir le code d'accès)	CALR	OK	Retour aux CALréglages d'usine par défaut
KEY	ON					Active ou désactive le code d'accès
	OFF
INFO VERS V__ Affiche la version du logiciel installée

Valeurs DMX
16BI

Canal	Fonction			Valeur		Pourcentage/Configuration
1	G	r	a	d	⇔ a255 0-100% e u r 000
2	G	r	a	d	⇔ a255 0-100% e u r f i n
3 Rouge	000			⇔ 255		0-100% (Duree de Pas si Personnalisé 1-10 est active)
4 Rouge	fin 000			⇔ 255		0-100% (Duree du Fond si Personnalisé 1-10 est active)
5	V	e	r	t	⇔ 255 0-100% 000
6 Vert fin			000	⇔ 255 0-100%
7	B	l	e	u	⇔ 255 0-100% 000
8	B	l	e	u	⇔ 255 0-100% i n 000
9	B	l	a	n	⇔ c255 0-100% 000
10	Blanc fin			000	⇔ 255 0-100%
11	Macros de Couleurs			000	⇔ 010 Pas de fonction
				011	⇔ 030 R: 100% V: 0-100% B: 0%
				031	⇔ 050 R: 100-0% V: 100% B: 0%
				051	⇔ 070 R: 0% V: 100% B: 0-100%
				071	⇔ 090 R: 0% V: 100-0% B: 100%
				091	⇔ 110 R: 0-100% V: 0% B: 100%
				111	⇔ 130 R: 100% V: 0% B: 100-0%
				131	⇔ 150 R: 100% V: 0-100% B: 0-100%
				151	⇔ 170 R: 100-0% V: 100-0% B: 100%
				171	⇔ 200 RV Bb: 100%
				201	⇔ 205 Blanc 1
				206	⇔ 210 Blanc 2
				211	⇔ 215 Blanc 3
				216	⇔ 220 Blanc 4
				221	⇔ 225 Blanc 5
				226	⇔ 230 Blanc 6
				231	⇔ 235 Blanc 7
				236	⇔ 240 Blanc 8
				241	⇔ 245 Blanc 9
				246	⇔ 250 Blanc 10
				251	⇔ 255 Blanc 11
12	Stroboscope spécial			000	⇔ 009 Pas de fonction
				010	⇔ 099 Stroboscope, lent à rapide
				100	⇔ 109 Pas de fonction
				110	⇔ 179 Lightning Strobe, lent au rapide
				180	⇔ 189 Pas de fonction
				190	⇔ 255 Strobe aléatoire, lent à rapide			* Sélectionnez la fonction stroboscopique dans le menu principal sous SET>STRB>CLAS ou SPRC
	Stroboscope classique			000	⇔ 009 Pas de fonction
				010	⇔ 019 1 Hz
				020	⇔ 029 2 Hz
				030	⇔ 039 3 Hz
				040	⇔ 049 4 Hz
				050	⇔ 059 5 Hz
				060	⇔ 069 6 Hz
				070	⇔ 079 7 Hz

Canal	Fonction	Valeur	Pourcentage/Configuration
12	Stroboscope classique	080 ⇔ 089 8 Hz
		090 ⇔ 099 9 Hz
		100 ⇔ 109 10 Hz
		110 ⇔ 119 11 Hz
		120 ⇔ 129 12 Hz
		130 ⇔ 139 13 Hz
		140 ⇔ 149 14 Hz
		150 ⇔ 159 15 Hz
		160 ⇔ 169 16 Hz
		170 ⇔ 179 17 Hz
		180 ⇔ 189 18 Hz
		190 ⇔ 199 19 Hz
		200 ⇔ 255 20 Hz
13 Programmes		000 ⇔ 020 Pas de fonction
		021 ⇔ 030 Auto 1
		031 ⇔ 040 Auto 2
		041 ⇔ 050 Auto 3
		051 ⇔ 060 Auto 4
		061 ⇔ 070 Auto 5
		071 ⇔ 080 Auto 6
		081 ⇔ 090 Auto 7
		091 ⇔ 100 Auto 8
		101 ⇔ 110 Auto 9
		111 ⇔ 120 Auto 10
		121 ⇔ 130 Personnalisé 1
		131 ⇔ 140 Personnalisé 2
		141 ⇔ 150 Personnalisé 3
		151 ⇔ 160 Personnalisé 4
		161 ⇔ 170 Personnalisé 5
		171 ⇔ 180 Personnalisé 6
		181 ⇔ 190 Personnalisé 7
		191 ⇔ 200 Personnalisé 8
		201 ⇔ 210 Personnalisé 9
		211 ⇔ 220 Personnalisé 10
		221 ⇔ 255 Pas de fonction
14 Vitesse Auto 000		⇔ 255 0-100% (seulement en utilisation avec Auto 1-10)
15 Vitesse du Gradateur		000 ⇔ 009 Vitesse du gradateur prédéfinie depuis le menu
		010 ⇔ 029 Gradateur linéaire
		030 ⇔ 069 Courbe de gradation non linéaire 1 (la plus rapide)
		070 ⇔ 129 Courbe de gradation non linéaire 2
		130 ⇔ 189 Courbe de gradation non linéaire 3
		190 ⇔ 255 Courbe de gradation non linéaire 4 (la moins rapide)

8BIT

Canal	Fonction			Valeur		Pourcentage/Configuration
1	G	r	a	d	⇔ a255 0-1	80%	e	u	r	000
2 Rouge	000			⇔ 255		0–100% (Duree de Pas si Personnalisé 1-10 est active)

Canal	Fonction			Valeur	Pourcentage/Configuration
3	Vert			000 ⇔ 255	0–100% (Duree du Fond si Personnalisé 1-10 est active)
4	B	I	e	u ⇔ 255 0–000%
5	B	I	a	n ⇔ c255 0–100%	000
6 Macros de Couleurs				000 ⇔ 010 Pas de fonction011 ⇔ 030 R: 100% V: 0–100% B: 0%031 ⇔ 050 R: 100–0% V: 100% B: 0%051 ⇔ 070 R: 0% V: 100% B: 0–100%071 ⇔ 090 R: 0% V: 100–0% B: 100%091 ⇔ 110 R: 0–100% V: 0% B: 100%111 ⇔ 130 R: 100% V: 0% B: 100–0%131 ⇔ 150 R: 100% V: 0–100% B: 0–100%151 ⇔ 170 R: 100–0% V: 100–0% B: 100%171 ⇔ 200 RVBb: 100%201 ⇔ 205 Blanc 1206 ⇔ 210 Blanc 2211 ⇔ 215 Blanc 3216 ⇔ 220 Blanc 4221 ⇔ 225 Blanc 5226 ⇔ 230 Blanc 6231 ⇔ 235 Blanc 7236 ⇔ 240 Blanc 8241 ⇔ 245 Blanc 9246 ⇔ 250 Blanc 10251 ⇔ 255 Blanc 11
7	Stroboscope Spécial			000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Lightning Strobe, lent au rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Strobe aléatoire, lent à rapide	* Sélectionnez la fonctionstroboscopiquedans le menuprincipal sousSET>STRB>CLAS ou SPRC
	Stroboscope classique			000 ⇔ 009 Pas de fonction010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz

Canal	Fonction	Valeur	Pourcentage/Configuration
7	Stroboscope classique	160 ⇔ 169 16 Hz
		170 ⇔ 179 17 Hz
		180 ⇔ 189 18 Hz
		190 ⇔ 199 19 Hz
		200 ⇔ 255 20 Hz
8 Programmes		000 ⇔ 020 Pas de fonction
		021 ⇔ 030 Auto 1
		031 ⇔ 040 Auto 2
		041 ⇔ 050 Auto 3
		051 ⇔ 060 Auto 4
		061 ⇔ 070 Auto 5
		071 ⇔ 080 Auto 6
		081 ⇔ 090 Auto 7
		091 ⇔ 100 Auto 8
		101 ⇔ 110 Auto 9
		111 ⇔ 120 Auto 10
		121 ⇔ 130 Personnalisé 1
		131 ⇔ 140 Personnalisé 2
		141 ⇔ 150 Personnalisé 3
		151 ⇔ 160 Personnalisé 4
		161 ⇔ 170 Personnalisé 5
		171 ⇔ 180 Personnalisé 6
		181 ⇔ 190 Personnalisé 7
		191 ⇔ 200 Personnalisé 8
		201 ⇔ 210 Personnalisé 9
		211 ⇔ 220 Personnalisé 10
		221 ⇔ 255 Pas de fonction
9 Vitesse Auto 000		⇔ 255 0-100% (seulement en utilisation avec Auto 1-10))
10 Vitesse du Gradateur		000 ⇔ 009 Vitesse du gradateur prédéfinie depuis le menu
		010 ⇔ 029 Gradateur linéaire
		030 ⇔ 069 Courbe de gradation non linéaire 1 (la plus rapide)
		070 ⇔ 129 Courbe de gradation non linéaire 2
		130 ⇔ 189 Courbe de gradation non linéaire 3
		190 ⇔ 255 Courbe de gradation non linéaire 4 (la moins rapide)

SSP

Canal	Fonction			Valeur		Pourcentage/Configuration
1	G	r	a	d	⇔ a255 0-	100%	e	u r 000
2 Rouge	000			⇔ 255 0-		100%
3	V	e	r	t	⇔ 255 0-		100%	000
4	B	l	e	u	⇔ 255 0-		100%	000
5	B	l	a	n	⇔ c255 0-		100%	000
6 Stroboscope Spécial				000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Lightning Strobe, lent au rapide

Canal	Fonction	Valeur	Pourcentage/Configuration
6	Stroboscope Spécial	180 ⇔ 189 Pas de fonction * Sélectionnez la190 ⇔ 255 Strobe aléatoire, lent à rapide		fonctionstroboscopiquedans le menuprincipal sousSET> STRB>CLAS ou SPRC
	Stroboscope classique	000 ⇔ 009 Pas de fonction010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
7 Vitesse du Gradateur		000 ⇔ 009 Vitesse du gradateur prédéfinie depuis le menu010 ⇔ 029 Gradateur linéaire030 ⇔ 069 Courbe de gradation non linéaire 1 (la plus rapide)070 ⇔ 129 Courbe de gradation non linéaire 2130 ⇔ 189 Courbe de gradation non linéaire 3190 ⇔ 255 Courbe de gradation non linéaire 4 (la moins rapide)

AR2.S

Canal	Fonction			Valeur		Pourcentage/Configuration
1	G	r	a	d	⇔ a255 0-	100%	e	u r 000
2 Rouge	000				⇔ 255 0-	100%
3	V	e	r	t	⇔ 255 0-	100%	000
4	B	l	e	u	⇔ 255 0-	100%	000
5	B	l	a	n	⇔ c255 0-	100%	000
6 Stroboscope			000		⇔ 255 0-	20Hz

AR2.D

Canal	Fonction			Valeur		Pourcentage/Configuration
1	G	r	a	d	⇔ a255 0-	100%	e	u	r	000
2 Rouge	000				⇔ 255 0-	100%
3	V	e	r	t	⇔ 255 0-	100%	000
4	B	l	e	u	⇔ 255 0-	100%	000
5	B	l	a	n	⇔ c255 0-	100%		000

ARC.2

Canal	Fonction			Valeur	Pourcentage/Configuration
1 Rouge	000			⇔ 255 0–100%
2	V	e	r	t ⇔ 255 0–000%
3	B	I	e	u ⇔ 255 0–000%
4	B	I	a	n ⇔ c255 0–100% 000

DMX Value RGB Mode

TR16

Canal	Fonction			Valeur		Pourcentage/Configuration
1	G	r	a	d	⇔ a 255 0-100%	e	u	r 000
2 Gradateur fin			000	⇔ 255 0-100%
3 Rouge	000			⇔ 255		0-100% (Duree de Pas si Personnalisé 1-10 est active)
4 Rouge fin			000	⇔ 255 0-100% (Duree du Fond si Personnalisé 1-10 est active)
5	V	e	r	t	⇔ 255 0-100%
6 Vert fin			000	⇔ 255 0-100%
7	B	I	e	u	⇔ 255 0-100%
8 Bleu fin			000	⇔ 255 0-100%
9 Macros de Couleurs				000 ⇔ 010 Pas de fonction
				011 ⇔ 030		R: 100%	V: 0-100%	B: 0%
				031 ⇔ 050		R: 100-0%	V: 100%	B: 0%
				051 ⇔ 070		R: 0%	V: 100%	B: 0-100%
				071 ⇔ 090 R: 0%			V: 100-0%	B: 100%
				091 ⇔ 110		R: 0-100%	V: 0%	B: 100%
				111 ⇔ 130		R: 100%	V: 0%	B: 100-0%
				131 ⇔ 150		R: 100%	V: 0-100%	B: 0-100%
				151 ⇔ 170		R: 100-0%	V: 100-0%	B: 100%
				171 ⇔ 200 RV Bb: 100%
				201 ⇔ 205 Blanc 1
				206 ⇔ 210 Blanc 2
				211 ⇔ 215 Blanc 3
				216 ⇔ 220 Blanc 4
				221 ⇔ 225 Blanc 5
				226 ⇔ 230 Blanc 6
				231 ⇔ 235 Blanc 7
				236 ⇔ 240 Blanc 8
				241 ⇔ 245 Blanc 9
				246 ⇔ 250 Blanc 10
				251 ⇔ 255 Blanc 11
10	Stroboscope Spécial			000 ⇔ 009 Pas de fonction
				010 ⇔ 099 Stroboscope, lent à rapide
				100 ⇔ 109 Pas de fonction
				110 ⇔ 179 Lightning Strobe, lent au rapide
				180 ⇔ 189 Pas de fonction
				190 ⇔ 255 Strobe aléatoire, lent à rapide
	Stroboscope classique			000 ⇔ 009 Pas de fonction
				010 ⇔ 019 1 Hz
				020 ⇔ 029 2 Hz

Canal	Fonction	Valeur	Pourcentage/Configuration
10	Stroboscope classique	030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
11 Programmes		000 ⇔ 020 Pas de fonction021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Personnalisé 1131 ⇔ 140 Personnalisé 2141 ⇔ 150 Personnalisé 3151 ⇔ 160 Personnalisé 4161 ⇔ 170 Personnalisé 5171 ⇔ 180 Personnalisé 6181 ⇔ 190 Personnalisé 7191 ⇔ 200 Personnalisé 8201 ⇔ 210 Personnalisé 9211 ⇔ 220 Personnalisé 10221 ⇔ 255 Pas de fonction
12 Vitesse Auto 000		⇔ 255	0-100% (seulement en utilisation avec Auto 1-10))
13 Vitesse du Gradateur		000 ⇔ 009 Vitesse du gradateur prédéfinie depuis le menu010 ⇔ 029 Gradateur linéaire030 ⇔ 069 Courbe de gradation non linéaire 1 (la plus rapide)070 ⇔ 129 Courbe de gradation non linéaire 2130 ⇔ 189 Courbe de gradation non linéaire 3190 ⇔ 255 Courbe de gradation non linéaire 4 (la moins rapide)

TOUR

Canal	Fonction			Valeur	Pourcentage/Configuration
1	G	r	a	d ⇔ 255 0-100% e u r 000
2 Rouge	000			⇔ 255	0-100% (Duree de Pas si Personnalisé 1-10 est active)
3	V	e	r	t ⇔ 255 0-000% (Duree du Fond si Personnalisé 1-10 est active)
4	B	l	e	u ⇔ 255 0-000%
5 Macros de Couleurs				000 ⇔ 010 Pas de fonction
				011 ⇔ 030 R: 100% V: 0-100% B: 0%
				031 ⇔ 050 R: 100-0% V: 100% B: 0%
				051 ⇔ 070 R: 0% V: 100% B: 0-100%
				071 ⇔ 090 R: 0% V: 100-0% B: 100%
				091 ⇔ 110 R: 0-100% V: 0% B: 100%
				111 ⇔ 130 R: 100% V: 0% B: 100-0%
				131 ⇔ 150 R: 100% V: 0-100% B: 0-100%
				151 ⇔ 170 R: 100-0% V: 100-0% B: 100%
				171 ⇔ 200 RV Bb: 100%
				201 ⇔ 205 Blanc 1
				206 ⇔ 210 Blanc 2
				211 ⇔ 215 Blanc 3
				216 ⇔ 220 Blanc 4
				221 ⇔ 225 Blanc 5
				226 ⇔ 230 Blanc 6
				231 ⇔ 235 Blanc 7
				236 ⇔ 240 Blanc 8
				241 ⇔ 245 Blanc 9
				246 ⇔ 250 Blanc 10
				251 ⇔ 255 Blanc 11
6	Stroboscope Spécial			000 ⇔ 009 Pas de fonction
				010 ⇔ 099 Stroboscope, lent à rapide
				100 ⇔ 109 Pas de fonction
				110 ⇔ 179 Lightning Strobe, lent au rapide
				180 ⇔ 189 Pas de fonction			* Sélectionnez la fonction stroboscopique dans le menu principal sous SET> STRB> CLAS ou SPRC
				190 ⇔ 255 Strobe aléatoire, lent à rapide
	Stroboscope classique			000 ⇔ 009 Pas de fonction
				010 ⇔ 019 1 Hz
				020 ⇔ 029 2 Hz
				030 ⇔ 039 3 Hz
				040 ⇔ 049 4 Hz
				050 ⇔ 059 5 Hz
				060 ⇔ 069 6 Hz
				070 ⇔ 079 7 Hz
				080 ⇔ 089 8 Hz
				090 ⇔ 099 9 Hz
				100 ⇔ 109 10 Hz
				110 ⇔ 119 11 Hz
				120 ⇔ 129 12 Hz
Canal	Fonction	Valeur	Pourcentage/Configuration
6	Stroboscope classique	130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
7 Programmes		000 ⇔ 020 Pas de fonction021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Personnalisé 1131 ⇔ 140 Personnalisé 2141 ⇔ 150 Personnalisé 3151 ⇔ 160 Personnalisé 4161 ⇔ 170 Personnalisé 5171 ⇔ 180 Personnalisé 6181 ⇔ 190 Personnalisé 7191 ⇔ 200 Personnalisé 8201 ⇔ 210 Personnalisé 9211 ⇔ 220 Personnalisé 10221 ⇔ 255 Pas de fonction
8 Vitesse Auto 000		⇔ 255	0-100% (seulement en utilisation avec Auto 1-10))
9 Vitesse du Gradateur		000 ⇔ 009 Vitesse du gradateur prédéfinie depuis le menu010 ⇔ 029 Gradateur linéaire030 ⇔ 069 Courbe de gradation non linéaire 1 (la plus rapide)070 ⇔ 129 Courbe de gradation non linéaire 2130 ⇔ 189 Courbe de gradation non linéaire 3190 ⇔ 255 Courbe de gradation non linéaire 4 (la moins rapide)

AR1.D

Canal	Fonction			Valeur		Pourcentage/Configuration
1	G	r	a	d	⇔ a255 0-	t00%	e	u r 000
2 Rouge	000				⇔ 255	0-100% (Duree de Pas si Personnalisé 1-10 est active)
3	V	e	r	t	⇔ 255 0-000% (Duree du Fond si Personnalisé 1-10 est active)
4	B	l	e	u	⇔ 255 0-000%
