BEDIENUNGSANLEITUNG COLORado 1 Quad Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Colorado 1 Quad finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen. Dies beinhaltet insbesondere:

- Exposition gegenüber Meeres-/salzhaltigen Umgebungen (innerhalb von 5 km eines salzhaltigen Gewässers).

- Orte, an denen die normalen Niedrigst- oder Höchsttemperaturen außerhalb des im Handbuch angegebenen Temperaturbereichs liegen.

- Orte, die überflutet oder zugeschheit werden können.

- Sonstige Bereiche, in denen das Produkt einer großen Strahlung oder ätzenden Substanzen ausgesetzt ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.

- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

- Colorado 1 Quad

• Gel-Rahmen (Zubehör für 7,5"/191 mm)

• Netzkabel Seetronic Powerkon IP65

- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 15 Colorado 1 Quad Geräte bei 120 V AC, 25 Geräte bei 208 V und 27 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün

• Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• Vergewissern Sie sich bei einer Verwendung dieses Geräts im Außenbereich, in der die Schutzart IP65 erforderlich ist, dass Stromkabel der Schutzart IP65 (oder höher) verwendet werden und nicht genutzte Anschlüsse mit den angebrachten Abdeckungen der Schutzart IP65 gesichert werden

DMX-Verbindung

Der Colorado 1 Quad kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Colorado 1 Quad nutzt zur Steuerung seiner 2 DMX-Eigenschaften eine 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Vergewissern Sie sich bei einer Verwendung dieses Geräts im Außenbereich, in der die Schutzart IP65 erforderlich ist, dass Datenkabel der Schutzart IP65 (oder höher) verwendet werden und nicht genutzte Anschlüsse mit den angebrachten Abdeckungen der Schutzart IP65 gesichert werden.

Master/Slave-Schaltung

Der Colorado 1 Quad verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Colorado 1 Quad unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

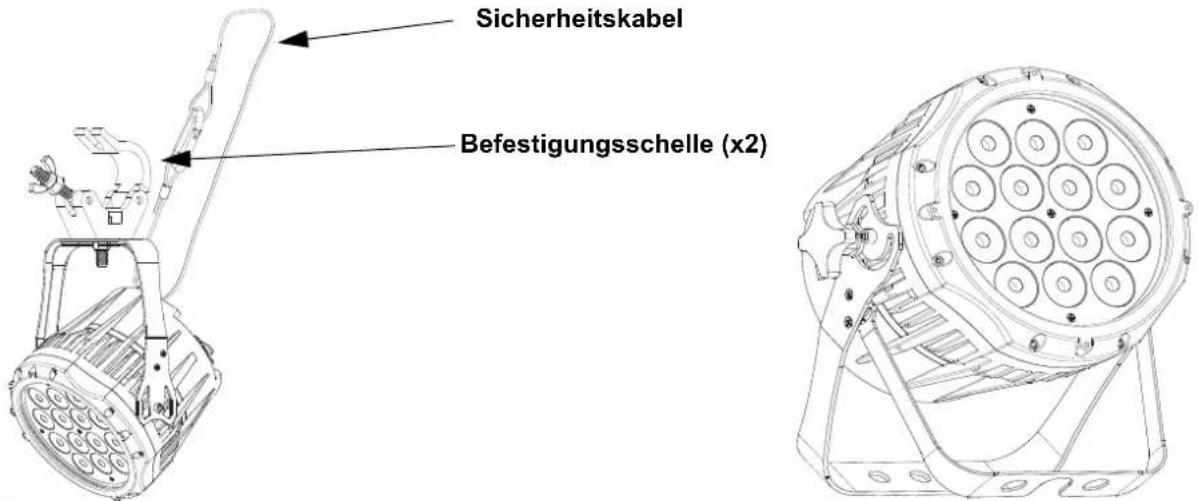

Montageansicht

Sicherheitskabel Befestigungsschelle (x2)

Über-Kopf-Montage Aufstellung des Geräts auf dem Bode

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion.

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem Sie diese Tasten betätigen , , , ,

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Menüstruktur

Hauptebene	Programmierebenen Beschreibung
STAT	R.	000-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren
	G.
	B.
	W.
	ST. 00-20 Blitzfrequenz (0–20 Hz)
AUTO	AT.01-10		Selecteert automatische programma's en automatische programmasnelheid
	PR.01-10
RUN	DMX DMX-Modus (Master)
	SLAV Slave-Modus
DMX D.001-512 Wählt die DMX-Adresse aus

Hauptebene	Programmierebenen Beschreibung
PERS	RGB		TOUR		9-Kanal: RGB, dimmer, Stroboskop, Farbmakros, automatische programmasnelheid, Dimmungs-Geschwindigkeits-Modus, Geschwindigkeit des Auto-Programms
			TR16		13-Kanal: 16-bit RGB, 16-bit dimmer, Stroboskop, Farbmakros, automatische programmasnelheid, Dimmungs-Geschwindigkeits-Modus, Geschwindigkeit des Auto-Programms
			AR1.D 4-Kanal: RGB, dimmer
	RGBW		8BIT		10-Kanal: RGBW, dimmer, Stroboskop, Farbmakros, automatische programmasnelheid, Dimmungs-Geschwindigkeits-Modus, Geschwindigkeit des Auto-Programms
			16BI		15-Kanal: 16-bit RGBW 16-bit dimmer, Stroboskop, Farbmakros, automatische programmasnelheid, Dimmungs-Geschwindigkeits-Modus, Geschwindigkeit des Auto-Programms
			SSP		7-Kanal: RGBW, dimmer, Stroboskop, Dimmungs-Geschwindigkeits-Modus
			ARC.2 4-Kanal: RGBW control
			AR2.D 5-Kanal: RGBW, dimmer
			AR2.S 6-Kanal: RGBW, dimmer, Stroboskop
EDIT PR.	01-10 SC.01	-30	R.	000-255	Kombiniert rote, grüne, blaue und weiße Farben zu einer benutzerdefinierten Farbe (0-100%)
			G.
			B.
			W.
			SB. 00-20 Wählt die Strobefrequenz (0-14 Hz)
			T.	000-255	Definiert die Schrittdauer (langsam bis schnell)
			F.		Definiert die Fade-Dauer (langsam bis schnell)
SET	UPLD	****(Passwort eingeben)		OK	Lädt benutzerdefinierte Programme auf andere Colorado 1 Quad-Produkte hoch
	REST WAIT OK				Standardisiert das Produkt auf die Werkseinstellungen
	COLO		OFF RGB auf 255 gesetzt = max. Ausgabe
			RGBW		RGB auf 255 eingestellt = ausgewogenes Weiß
			UC Universelle Farbbalance
	DIM		OFF Linearer Dimmer
			DIM1		Dimmungskurven Dim 1 (schnell) nach Dim 4 (langsam)
			DIM2
			DIM3
			DIM4
	CURV		OFF Linearer Dimmer
			CV1		Dimmungskurven CV 1 (schnell) nach CV 3 (langsam)
			CV2
			CV3

Hauptebene	Programmierebenen					Beschreibung
SET	DERR		SAVE			Geht bei Verlust der DMX-Steuerung mit dem letzten Befehl weiter
			BLAK			Schaltet die Kamera bei Verlust von DMX aus
	SLCK		OFF			Zugangssperre auf der Hauptstufe SET
			ON
	STRB		CLAS			Wählt die Strobe-Persönlichkeit aus
			SPRC
	PWM		600			Stellt die PWM-Frequenz ein
			1200
			2000
			2400
			4000
			6000
			25K
CAL	****(Passwort eingeben)	CAL1 WH.01-11		R.	000-255	Ändert die Farbmakros in den Persönlichkeiten TOUR, 8BIT, 16BI und TR16
				G.
				B.
				W.
		CAL2 RGBW		R.		Definiert die Farbtemperatur, die verwendet wird, wenn COLO auf RGBW eingestellt ist
				G.
				B.
		CALR	****(Passwort eingeben)	CALR OK		Standardisiert CAL auf Werkseinstellungen
KEY	ON					Damit wird die Anzeige gesperrt
	OFF
INFO VERS V_						Damit stellen Sie das Gerät auf die Werkseinstellungen zur 1⁄4ck

DMX-Werte RGBW Modus

16BI

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000			255 0–100%
2 Dimmer fein 000			255 0–100%
3	R o t		255 0–100% (Step Time, wenn Brauch 1-10 aktiv ist)
4	R o t		f 255 0-e 100% (Fade Time, wenn Brauch 1-100aktiv ist)
5	G r ü		n 255 0–100% 000
6 Grün, fein 000			255 0–100%
7	B l a		u 255 0–100% 000
8 Blau fein 000			255 0–100%
9	W e i		255 0–100% 000
10	Weiß fein		000 255 0–100%
11	Farbe Makro		000 010 Keine Funktion
			011 030	R: 100%	G: 0–100% B: 0%
			031 050	R: 100–0%	G: 100% B: 0%
			051 070 R: 0% G: 100%	B: 0–100%
			071 090 R: 0% G: 100–0%	B: 100%
			091 110	R: 0–100%	G: 0% B: 100%

Kanal	Funktion	Wert	Prozent/Einstellung
11 Farbe Makro		111 ⇔ 130 R: 100% G: 0% B: 100–0%131 ⇔ 150 R: 100% G: 0–100% B: 0–100%151 ⇔ 170 R: 100–0% G: 100–0% B: 100%171 ⇔ 200 RGBW: 100%201 ⇔ 205 Weiß 1206 ⇔ 210 Weiß 2211 ⇔ 215 Weiß 3216 ⇔ 220 Weiß 4221 ⇔ 225 Weiß 5226 ⇔ 230 Weiß 6231 ⇔ 235 Weiß 7236 ⇔ 240 Weiß 8241 ⇔ 245 Weiß 9246 ⇔ 250 Weiß 10251 ⇔ 255 Weiß 11
12	Stroboskop speziell	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von schnell nach langsam100 ⇔ 109 Keine Funktion110 ⇔ 179 Beleuchtung Stroboskop, schnell nach langsam180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufällig Stroboskop, schnell nach langsam	* Wählen Sie die Strobefunktion im Hauptmenü unter SET> STRB>CLAS oder SPRC
	Stroboskop Klassiker	000 ⇔ 009 Keine Funktion010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
13 Auto-Programme		000 ⇔ 020 Keine Funktion021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3
Kanal Funktion Wert Prozent/Einstellung
13 Auto-Programme	051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Brauch 1131 ⇔ 140 Brauch 2141 ⇔ 150 Brauch 3151 ⇔ 160 Brauch 4161 ⇔ 170 Brauch 5171 ⇔ 180 Brauch 6181 ⇔ 190 Brauch 7191 ⇔ 200 Brauch 8201 ⇔ 210 Brauch 9211 ⇔ 220 Brauch 10221 ⇔ 255 Keine Funktion
14	Programmgeschwindigkeit	000 ⇔ 255 Auto-Geschwindigkeit (von langsam nach schnell)
15	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus (Linearer Dimmer)030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellsten)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamsten)

8BIT

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000				⇔ 255 0–100%
2	R	o	t	⇔ 255 0–000% (Step Time, wenn Brauch 1-10 aktiv ist)
3	G	r	ü	n ⇔ 255 0–000% (Fade Time, wenn Brauch 1-10 aktiv ist)
4	B	l	a	u ⇔ 255 0–000%
5	W	e	i	ß ⇔ 255 0–000%
6 Farbe Makro				000 ⇔ 010 Keine Funktion
				011 ⇔ 030 R: 100% G: 0–100% B: 0%
				031 ⇔ 050 R: 100–0% G: 100% B: 0%
				051 ⇔ 070 R: 0% G: 100% B: 0–100%
				071 ⇔ 090 R: 0% G: 100–0% B: 100%
				091 ⇔ 110 R: 0–100% G: 0% B: 100%
				111 ⇔ 130 R: 100% G: 0% B: 100–0%
				131 ⇔ 150 R: 100% G: 0–100% B: 0–100%
				151 ⇔ 170 R: 100–0% G: 100–0% B: 100%
				171 ⇔ 200 RGBW: 100%
				201 ⇔ 205 Weiß 1
				206 ⇔ 210 Weiß 2
				211 ⇔ 215 Weiß 3
Kanal Funktion Wert Prozent/Einstellung
6 Farbe	Makro	216 ⇔ 220 Weiß 4221 ⇔ 225 Weiß 5226 ⇔ 230 Weiß 6231 ⇔ 235 Weiß 7236 ⇔ 240 Weiß 8241 ⇔ 245 Weiß 9246 ⇔ 250 Weiß 10251 ⇔ 255 Weiß 11
7	Stroboskop speziell	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von schnell nach langsam100 ⇔ 109 Keine Funktion110 ⇔ 179 Beleuchtung Stroboskop, schnell nach langsam180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufällig Stroboskop, schnell nach langsam	* Wählen Sie die Strobefunktion im Hauptmenü unter SET> STRB>CLAS oder SPRC
	Stroboskop Klassiker	000 ⇔ 009 Keine Funktion010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
8 Auto-Programme		000 ⇔ 020 Keine Funktion021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9

Kanal Funktion Wert Prozent/Einstellung
8 Auto-Programme	111 ⇔ 120 Auto 10121 ⇔ 130 Brauch 1131 ⇔ 140 Brauch 2141 ⇔ 150 Brauch 3151 ⇔ 160 Brauch 4161 ⇔ 170 Brauch 5171 ⇔ 180 Brauch 6181 ⇔ 190 Brauch 7191 ⇔ 200 Brauch 8201 ⇔ 210 Brauch 9211 ⇔ 220 Brauch 10221 ⇔ 255 Keine Funktion
9	Programmgeschwindigkeit	000 ⇔ 255 Auto-Geschwindigkeit (von langsam nach schnell)
10	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus (Linearer Dimmer)030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellsten)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamsten)

SSP

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000			255 0–100%
2	R o t		255 0–000%
3	G r ü		n 255 0–000%
4	B l a		u 255 0–000%
5	W e i		ß 255 0–000%
6	Stroboskop speziell		000 009 Keine Funktion010 099 Stroboskop, von schnell nach langsam100 109 Keine Funktion110 179 Beleuchtung Stroboskop, schnell nach langsam180 189 Keine Funktion190 255 Zufällig Stroboskop, schnell nach langsam
	Stroboskop Klassiker		000 009 Keine Funktion010 019 1 Hz020 029 2 Hz030 039 3 Hz040 049 4 Hz050 059 5 Hz060 069 6 Hz070 079 7 Hz080 089 8 Hz090 099 9 Hz100 109 10 Hz110 119 11 Hz

Kanal Funktion Wert Prozent/Einstellung
6	Stroboskop Klassiker	120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
7	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus (Linearer Dimmer)030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellsten)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamsten)

AR2.S

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000			255 0–100%
2	R o t		255 0–000%
3	G r ü		n 255 0–000%
4	B l a		u 255 0–000%
5	W e i		ß 255 0–000%
6 Stroboskop 000			255 0–20 Hz

AR2.D

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000				255 0–100%
2	R	o	t	255 0–000%
3	G	r	ü	n 255 0–000%
4	B	l	a	u 255 0–000%
5	W	e	i	ß 255 0–000%

ARC.2

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	255 0-000%
2	G	r	ü	n 255 0-000%
3	B	l	a	u 255 0-000%
4	W	e	i	ß 255 0-000%

DMX-Werte RGB Modus

TR16

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000			255 0–100%
2 Dimmer fein 000			255 0–100%
3	R o t		255 0–100% (Step Time, wenn Brauch 1-10 aktiv ist)
4	R o t		f 255 0-e 100% (Fade Time, wenn Brauch 10-10 aktiv ist)
5	G r ü		n 255 0–100%
6 Grün, fein 000			255 0–100%

Kanal	Funktion	Wert	Prozent/Einstellung
7	B I a	u	000 ⇔ 255 0–100%
8 Blau fein 000		⇔ 255 0–100%
9 Farbe Makro		000 ⇔ 010 Keine Funktion011 ⇔ 030 R: 100% G: 0–100% B: 0%031 ⇔ 050 R: 100–0% G: 100% B: 0%051 ⇔ 070 R: 0% G: 100% B: 0–100%071 ⇔ 090 R: 0% G: 100–0% B: 100%091 ⇔ 110 R: 0–100% G: 0% B: 100%111 ⇔ 130 R: 100% G: 0% B: 100–0%131 ⇔ 150 R: 100% G: 0–100% B: 0–100%151 ⇔ 170 R: 100–0% G: 100–0% B: 100%171 ⇔ 200 RGBW: 100%201 ⇔ 205 Weiß 1206 ⇔ 210 Weiß 2211 ⇔ 215 Weiß 3216 ⇔ 220 Weiß 4221 ⇔ 225 Weiß 5226 ⇔ 230 Weiß 6231 ⇔ 235 Weiß 7236 ⇔ 240 Weiß 8241 ⇔ 245 Weiß 9246 ⇔ 250 Weiß 10251 ⇔ 255 Weiß 11
10	Stroboskop speziell	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von schnell nach langsam100 ⇔ 109 Keine Funktion110 ⇔ 179 Beleuchtung Stroboskop, schnell nach langsam180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufällig Stroboskop, schnell nach langsam	* Wählen Sie die Strobefunktion im Hauptmenü unter SET> STRB>CLAS oder SPRC
	Stroboskop Klassiker	000 ⇔ 009 Keine Funktion010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz
Kanal Funktion Wert Prozent/Einstellung
10	Stroboskop Klassiker	180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
11 Auto-Programme		000 ⇔ 020 Keine Funktion021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Brauch 1131 ⇔ 140 Brauch 2141 ⇔ 150 Brauch 3151 ⇔ 160 Brauch 4161 ⇔ 170 Brauch 5171 ⇔ 180 Brauch 6181 ⇔ 190 Brauch 7191 ⇔ 200 Brauch 8201 ⇔ 210 Brauch 9211 ⇔ 220 Brauch 10221 ⇔ 255 Keine Funktion
12	Programmgeschwindigkeit	000 ⇔ 255 Auto-Geschwindigkeit (von langsam nach schnell)
13	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus (Linearer Dimmer)030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellsten)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamsten)

TOUR

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000			⇔ 255 0–100%
2	R o t		⇔ 255 0–000% (Step Time, wenn Brauch 1-10 aktiv ist)
3	G r ü		n ⇔ 255 0–000% (Fade Time, wenn Brauch 1-10 aktiv ist)
4	B l a		u ⇔ 255 0–000%
5 Farbe Makro			000 ⇔ 010 Keine Funktion011 ⇔ 030 R: 100% G: 0–100% B: 0%031 ⇔ 050 R: 100–0% G: 100% B: 0%051 ⇔ 070 R: 0% G: 100% B: 0–100%071 ⇔ 090 R: 0% G: 100–0% B: 100%091 ⇔ 110 R: 0–100% G: 0% B: 100%111 ⇔ 130 R: 100% G: 0% B: 100–0%131 ⇔ 150 R: 100% G: 0–100% B: 0–100%151 ⇔ 170 R: 100–0% G: 100–0% B: 100%171 ⇔ 200 RGBW: 100%201 ⇔ 205 Weiß 1206 ⇔ 210 Weiß 2211 ⇔ 215 Weiß 3216 ⇔ 220 Weiß 4221 ⇔ 225 Weiß 5226 ⇔ 230 Weiß 6231 ⇔ 235 Weiß 7236 ⇔ 240 Weiß 8241 ⇔ 245 Weiß 9246 ⇔ 250 Weiß 10251 ⇔ 255 Weiß 11
6	Stroboskop speziell		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von schnell nach langsam100 ⇔ 109 Keine Funktion110 ⇔ 179 Beleuchtung Stroboskop, schnell nach langsam180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufällig Stroboskop, schnell nach langsam
	Stroboskop Klassiker		000 ⇔ 009 Keine Funktion010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz
Kanal Funktion Wert Prozent/Einstellung
6	Stroboskop Klassiker	150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
7 Auto-Programme		000 ⇔ 020 Keine Funktion021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Brauch 1131 ⇔ 140 Brauch 2141 ⇔ 150 Brauch 3151 ⇔ 160 Brauch 4161 ⇔ 170 Brauch 5171 ⇔ 180 Brauch 6181 ⇔ 190 Brauch 7191 ⇔ 200 Brauch 8201 ⇔ 210 Brauch 9211 ⇔ 220 Brauch 10221 ⇔ 255 Keine Funktion
8	Programmgeschwindigkeit	000 ⇔ 255 Auto-Geschwindigkeit (von langsam nach schnell)
9	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus (Linearer Dimmer)030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellsten)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamsten)

AR1.D

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000				255 0–100%
2	R	o	t	255 0–000% (Step Time, wenn Brauch 1-10 aktiv ist)
3	G	r	ü	n 255 0–000% (Fade Time, wenn Brauch 1-10 aktiv ist)
4	B	l	a	u 255 0–000%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
