GEBRUIKSAANWIJZING COLORado 1 Quad Chauvet
Over deze handleiding
De Colorado 1 Quad Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
-
Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:
-
Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).
- Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.
- Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.
- Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.
Wat is inbegrepen
- Colorado 1 Quad
• Gelframe (191 mm/7,5 in accessoires)
• Seetronic Powerkon IP65 stroomsnoer
- Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Power Linking
U kunt tot 15 Colorado 1 Quad-producten koppelen bij 120 V 25 producten bij 208 V of 27 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal Wit Blauw Zilver | |||
| AC Aarde Groen/geel Groen/geel Groen | |||
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen
DMX-koppeling
De Colorado 1 Quad kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.
DMX-aansluiting
De Colorado 1 Quad gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
Wanneer dit product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gebruikt en moeten de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen
Master/slave-verbinding
De Colorado 2 Quad Zoom maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking
RDM (apparaatbeheer op afstand)
Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Colorado 1 Quad ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

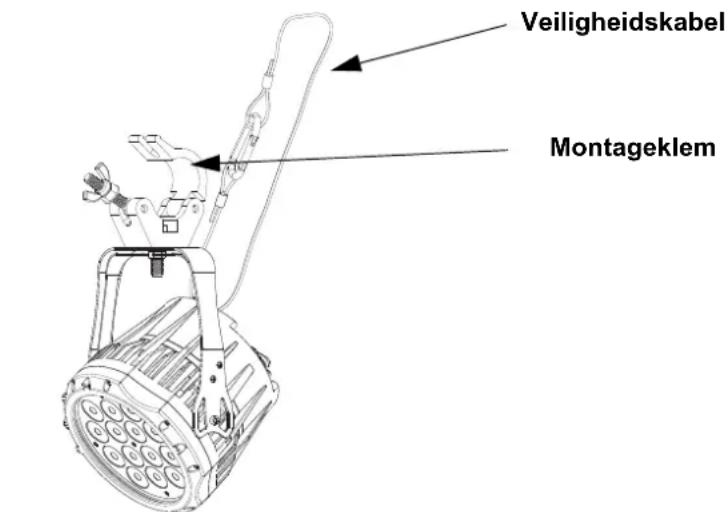

Montagediagram van het product


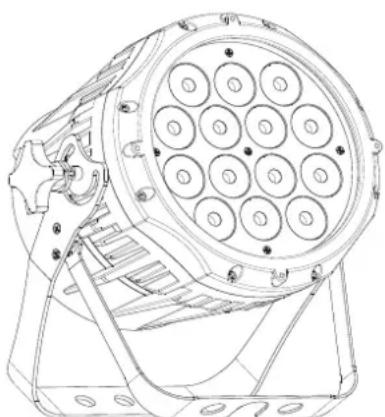

Plaatsing op de vloer
Beschrijving bedieningspaneel
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
Toegangscode
Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:
Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.
Menumap
| Hoofdniveau | Programmeerniveaus Beschrijving | ||||
| STAT | R. | 000-255 | Combineert rood, groen, blauw en wit om een aangepaste kleur te maken (0–100%) | ||
| G. | |||||
| B. | |||||
| W. | |||||
| ST. 00-20 | Selecteert de stroboscoopfrequentie (0-20 Hz) | ||||
| AUTO | AT.01-10 10 automatische programma's | ||||
| PR.01-10 10 instelbare programma's | |||||
| RUN | DMX DMX-modus | ||||
| SLAV SLAVE Slave-modus | |||||
| DMX D.001-512 Selecteert het DMX-startadres | |||||
| PERS | RGB | TOUR | 9-kanaals: RGB, dimmer, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid | ||
| TR16 | 13-kanaals: 16-bit RGB en dimmer, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid | ||||
| AR1.D | 4-kanaals: RGB, dimmer | ||||
| RGBW | 8BIT | 10-kanaals: RGBW, dimmer, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid | |||
| 16BI | 15-kanaals: 16-bit RGBW en dimmer, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelhed, autosnelheid | ||||
| SSP | 7-kanaals: RGBW, dimmer, stroboscoop, dimmersnelheid | ||||
| ARC.2 | 4-kanaals: RGBW regeln | ||||
| AR2.D | 5-kanaals: RGBW, dimmer | ||||
| AR2.S | 6-kanaals: RGBW, dimmer, stroboscoop | ||||
| EDIT | PR.01-10 | SC.01-30 | R. | 000-255 | Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0–100%) |
| G. | |||||
| B. | |||||
| W. | |||||
| SB. | 00-20 | Selecteert de stroboscoopfrequentie (0-20 Hz) | |||
| Hoofdniveau | Programmeerniveaus | Beschrijving | ||||
| EDIT PR.01-10 | SC.01-30 | T. | 000-255 | Definieert de stapduur (langzaam tot snel) | ||
| F. | Definieert de fadeduur (langzaam tot snel) | |||||
| SET | UPLD | ****(Toegang-scode invullen) | OK | Uploadt aangepaste programma's naar andere Colorado 1 Quad -producten | ||
| REST WAIT | RGB ingesteld naar 255 = max. opbrengst | |||||
| COLO | OFF | RGB ingesteld naar 255 = gebalanceerd wit | ||||
| RGBW Universele kleurenbalans | ||||||
| UC | RGB ingesteld naar 255 = max. opbrengst | |||||
| DIM | OFF Geen dimmer | |||||
| DIM1 | Dimmerprofielen snel (DIM1) tot langzaam (DIM4) | |||||
| DIM2 | ||||||
| DIM3 | ||||||
| DIM4 | ||||||
| CURV | OFF Geen dimmer | |||||
| CV1 | Dimmercurves snel (CV1) tot langzaam (CV3) | |||||
| CV2 | ||||||
| CV3 | ||||||
| DERR | SAVE | Gaat verder met de laatste opdracht na verlies van DMX-regeling | ||||
| BLAK | Verduistert de armatuur na verlies van DMX | |||||
| SLCK | OFF | SET toegangsvergrendeling tot het hoofdniveau | ||||
| ON | ||||||
| STRB | CLAS | Selecteert stroboscooppersoonlijkheid | ||||
| SPRC | ||||||
| PWM | 600 | Selecteert de PWM-uitgangsfrequentie | ||||
| 1200 | ||||||
| 2000 | ||||||
| 2400 | ||||||
| 4000 | ||||||
| 6000 | ||||||
| 25K | ||||||
| CAL | ****(Toegang-scode invullen) | CAL1 WH.01-11 | R. | 000-255 | Wijzigt de kleurenmacro's die worden gebruikt in de TOUR, 8BIT, 16BI, en TR16 -persoonlijkheden | |
| G. | ||||||
| B. | ||||||
| W. | ||||||
| CAL2 RGBW | R. | Definieert de kleurtemperatuur die wordt gebruikt wanneer COLO is ingesteld naar RGBW | ||||
| G. | ||||||
| B. | ||||||
| CALR | ****(Toegang-scode invullen) | CALR OK | Herstelt CAL naar de fabrieksinstellingen | |||
| KEY | ON | Schakelt de toegangscode aan of uit. | ||||
| OFF | ||||||
| INFO VERS V__ Toont de geïnstalleerde softwareversie | ||||||
DMX-waarden RGBW Modus
16BI
| Kanaal Functie Waarde Percentage/instelling | |||||
| 1 Dimmer 000 | ⇔ 255 0-100% | ||||
| 2 Fijne dimmer 000 | ⇔ 255 0-100% | ||||
| 3 Rood 000 | ⇔ 255 0-100% (Stapduur indien Aangepast 1-10 actief is) | ||||
| 4 Fijn rood 000 | ⇔ 255 0-100% (Fadeduur indien Aangepast 1-10 actief is) | ||||
| 5 | G r o | e ⇔ n255 0-100% 000 | |||
| 6 Fijn groen 000 | ⇔ 255 0-100% | ||||
| 7 | B l a | u ⇔ w255 0-100% 000 | |||
| 8 Fijn blauw 000 | ⇔ 255 0-100% | ||||
| 9 | W i t | ⇔00255 0-100% | |||
| 10 Fijn wit 000 | ⇔ 255 0-100% | ||||
| 11 Kleurenmacro | 000 ⇔ 010 Geen functie | ||||
| 011 ⇔ 030 R: 100% G: 0-100% B: 0% | |||||
| 031 ⇔ 050 R: 100-0% G: 100% B: 0% | |||||
| 051 ⇔ 070 R: 0% G: 100% B: 0-100% | |||||
| 071 ⇔ 090 R: 0% G: 100-0% B: 100% | |||||
| 091 ⇔ 110 R: 0-100% G: 0% B: 100% | |||||
| 111 ⇔ 130 R: 100% G: 0% B: 100-0% | |||||
| 131 ⇔ 150 R: 100% G: 0-100% B: 0-100% | |||||
| 151 ⇔ 170 R: 100% G: 100-0% B: 100% | |||||
| 171 ⇔ 200 RGBW: 100% | |||||
| 201 ⇔ 205 Wit 1 | |||||
| 206 ⇔ 210 Wit 2 | |||||
| 211 ⇔ 215 Wit 3 | |||||
| 216 ⇔ 220 Wit 4 | |||||
| 221 ⇔ 225 Wit 5 | |||||
| 226 ⇔ 230 Wit 6 | |||||
| 231 ⇔ 235 Wit 7 | |||||
| 236 ⇔ 240 Wit 8 | |||||
| 241 ⇔ 245 Wit 9 | |||||
| 246 ⇔ 250 Wit 10 | |||||
| 251 ⇔ 255 Wit 11 | |||||
| 12 | Speciaal stroboscoop | 000 ⇔ 009 Geen functie | |||
| 010 ⇔ 099 stroboscoop, snel tot langzaam | |||||
| 100 ⇔ 109 Geen functie | |||||
| 110 ⇔ 179 Bliksem stroboscoop, snel tot langzaam | |||||
| 180 ⇔ 189 Geen functie | |||||
| 190 ⇔ 255 Random stroboscoop, snel tot langzaam | |||||
| Klassiek stroboscoop | 000 ⇔ 009 Geen functie | ||||
| 010 ⇔ 019 1 Hz | |||||
| 020 ⇔ 029 2 Hz | |||||
| Kanaal | Functie | Waarde | Percentage/instelling |
| 12 | Klassiek stroboscoop | 030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz | |
| 13 Programma's | 000 ⇔ 020 Geen functie021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Aangepast 1131 ⇔ 140 Aangepast 2141 ⇔ 150 Aangepast 3151 ⇔ 160 Aangepast 4161 ⇔ 170 Aangepast 5171 ⇔ 180 Aangepast 6181 ⇔ 190 Aangepast 7191 ⇔ 200 Aangepast 8201 ⇔ 210 Aangepast 9211 ⇔ 220 Aangepast 10221 ⇔ 255 Geen functie | ||
| 14 Autosnelheid 000 | ⇔ 255 0-100% (alleen bij gebruik van Auto 1-10) | ||
| 15 Dimmersnelheid | 000 ⇔ 009 Geen functie010 ⇔ 029 Linear dimmer030 ⇔ 069 Dimcurve 1070 ⇔ 129 Dimcurve 2130 ⇔ 189 Dimcurve 3190 ⇔ 255 Dimcurve 4 | ||
8BIT
| Kanaal Functie Waarde Percentage/instelling | ||||
| 1 Dimmer 000 | ⇔ 255 0-100% | |||
| 2 Rood | 000 | ⇔ 255 0-100% (Stapduur indien Aangepast 1-10 actief is) | ||
| 3 | G r o | e ⇔ r255 0-100% (Fandduur indien Aangepast 1-10 actief is) | ||
| 4 | B I a | u ⇔ w255 0-100% 000 | ||
| 5 | W i t | ⇔00255 0-100% | ||
| 6 | K I e | 000 ⇔ 010 Geen functie011 ⇔ 030 R: 100% G: 0-100% B: 0%031 ⇔ 050 R: 100-0% G: 100% B: 0%051 ⇔ 070 R: 0% G: 100% B: 0-100%071 ⇔ 090 R: 0% G: 100-0% B: 100%091 ⇔ 110 R: 0-100% G: 0% B: 100%111 ⇔ 130 R: 100% G: 0% B: 100-0%131 ⇔ 150 R: 100% G: 0-100% B: 0-100%151 ⇔ 170 R: 100-0% G: 100-0% B: 100%171 ⇔ 200 RGBW: 100%u201 ⇔ r205 Wte1 n m a c r o206 ⇔ 210 Wit 2211 ⇔ 215 Wit 3216 ⇔ 220 Wit 4221 ⇔ 225 Wit 5226 ⇔ 230 Wit 6231 ⇔ 235 Wit 7236 ⇔ 240 Wit 8241 ⇔ 245 Wit 9246 ⇔ 250 Wit 10251 ⇔ 255 Wit 11 | ||
| 7 | Speciaal stroboscoop | 000 ⇔ 009 Geen functie010 ⇔ 099 stroboscoop, snel tot langzaam100 ⇔ 109 Geen functie110 ⇔ 179 Bliksem stroboscoop, snel tot langzaam180 ⇔ 189 Geen functie190 ⇔ 255 Random stroboscoop, snel tot langzaam | ||
| Klassiek stroboscoop | 000 ⇔ 009 Geen functie010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz | |||
| Kanaal | Functie | Waarde | Percentage/instelling |
| 7 | Klassiek stroboscoop | 140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz | |
| 8 Programma's | 000 ⇔ 020 Geen functie021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Aangepast 1131 ⇔ 140 Aangepast 2141 ⇔ 150 Aangepast 3151 ⇔ 160 Aangepast 4161 ⇔ 170 Aangepast 5171 ⇔ 180 Aangepast 6181 ⇔ 190 Aangepast 7191 ⇔ 200 Aangepast 8201 ⇔ 210 Aangepast 9211 ⇔ 220 Aangepast 10221 ⇔ 255 Geen functie | ||
| 9 Autosnelheid 000 | ⇔ 255 0-100% (alleen bij gebruik van Auto 1-10) | ||
| 10 Dimmersnelheid | 000 ⇔ 009 Geen functie010 ⇔ 029 Linear dimmer030 ⇔ 069 Dimcurve 1070 ⇔ 129 Dimcurve 2130 ⇔ 189 Dimcurve 3190 ⇔ 255 Dimcurve 4 | ||
SSP
| Kanaal | Functie | Waarde | Percentage/instelling |
| 1 Dimmer 000 | 255 0–100% | ||
| 2 Rood | 000 | 255 0–100% | |
| 3 | G r o | e n255 0–100% 000 | |
| 4 | B l a | u w255 0–100% 000 | |
| 5 | W i t | 255 0–000% | |
| 6 | Speciaal stroboscoop | 000 009 Geen functie010 099 stroboscoop, snel tot langzaam100 109 Geen functie | |
| Kanaal Functie Waarde Percentage/instelling | |||
| 6 | Speciaal stroboscoop | 110 ⇔ 179 Bliksem stroboscoop, snel tot langzaam180 ⇔ 189 Geen functie190 ⇔ 255 Random stroboscoop, snel tot langzaam | *Selecteer de stroboscoop-functie in het hoofdmenu onder SET>STRB> CLAS of SPRC |
| Klassiek stroboscoop | 000 ⇔ 009 Geen functie010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz | ||
| 7 Dimmersnelheid | 000 ⇔ 009 Geen functie010 ⇔ 029 Linear dimmer030 ⇔ 069 Dimcurve 1070 ⇔ 129 Dimcurve 2130 ⇔ 189 Dimcurve 3190 ⇔ 255 Dimcurve 4 | ||
AR2.S
| Kanaal Functie Waarde Percentage/instelling | ||||||
| 1 Dimmer 000 | 255 0–100% | |||||
| 2 Rood | 000 | 255 0–100% | ||||
| 3 | G | r | o | e | n255 0–100% | 000 |
| 4 | B | l | a | u | w255 0–100% | 000 |
| 5 | W | i | t | 00255 0–100% | ||
| 6 Stroboscoop 000 | 255 0–20Hz | |||||
AR2.D
| Kanaal Functie Waarde Percentage/instelling | ||||||
| 1 Dimmer 000 | 255 0–100% | |||||
| 2 Rood | 000 | 255 0–100% | ||||
| 3 | G | r | o | e | n255 0–100% | 000 |
| 4 | B | l | a | u | w255 0–100% | 000 |
| 5 | W | i | t | 0255 0–100% | ||
ARC.2
| Kanaal Functie Waarde Percentage/instelling | ||||||
| 1 Rood | 000 | 255 0-100% | ||||
| 2 | G | r | o | e | n255 0-100% | 000 |
| 3 | B | l | a | u | w255 0-100% | 000 |
| 4 | W | i | t | 00255 0-100% | ||
DMX-waarden RGB Modus
TR16
| Kanaal Functie Waarde Percentage/instelling | |||||
| 1 Dimmer 000 | ⇔ 255 0-100% | ||||
| 2 Fijne dimmer 000 | ⇔ 255 0-100% | ||||
| 3 Rood 000 | ⇔ 255 0-100% (Stapduur indien Aangepast 1-10 actief is) | ||||
| 4 | F i j | n | ⇔ 255 0r-100% (Fadeduur indiend Aangepast 1-10 actief is) | ||
| 5 | G r o | e | ⇔ n255 0-100% 000 | ||
| 6 Fijn groen 000 | ⇔ 255 0-100% | ||||
| 7 | B l a | u | ⇔ w255 0-100% 000 | ||
| 8 Fijn blauw 000 | ⇔ 255 0-100% | ||||
| 9 Kleurenmacro | 000 ⇔ 010 Geen functie | ||||
| 011 ⇔ 030 R: 100% G: 0-100% B: 0% | |||||
| 031 ⇔ 050 R: 100-0% G: 100% B: 0% | |||||
| 051 ⇔ 070 R: 0% G: 100% B: 0-100% | |||||
| 071 ⇔ 090 R: 0% G: 100-0% B: 100% | |||||
| 091 ⇔ 110 R: 0-100% G: 0% B: 100% | |||||
| 111 ⇔ 130 R: 100% G: 0% B: 100-0% | |||||
| 131 ⇔ 150 R: 100% G: 0-100% B: 0-100% | |||||
| 151 ⇔ 170 R: 100-0% G: 100-0% B: 100% | |||||
| 171 ⇔ 200 RGBW: 100% | |||||
| 201 ⇔ 205 Wit 1 | |||||
| 206 ⇔ 210 Wit 2 | |||||
| 211 ⇔ 215 Wit 3 | |||||
| 216 ⇔ 220 Wit 4 | |||||
| 221 ⇔ 225 Wit 5 | |||||
| 226 ⇔ 230 Wit 6 | |||||
| 231 ⇔ 235 Wit 7 | |||||
| 236 ⇔ 240 Wit 8 | |||||
| 241 ⇔ 245 Wit 9 | |||||
| 246 ⇔ 250 Wit 10 | |||||
| 251 ⇔ 255 Wit 11 | |||||
| Kanaal Functie Waarde Percentage/instelling | |||||
| 10 | Speciaal stroboscoop | 000 ⇌ 009 Geen functie010 ⇌ 099 stroboscoop, snel tot langzaam100 ⇌ 109 Geen functie110 ⇌ 179 Bliksem stroboscoop, snel tot langzaam180 ⇌ 189 Geen functie190 ⇌ 255 Random stroboscoop, snel tot langzaam | *Selecteer de stroboscoop-functie in het hoofdmenu onder SET> STRB> CLAS of SPRC | ||
| Klassiek stroboscoop | 000 ⇌ 009 Geen functie010 ⇌ 019 1 Hz020 ⇌ 029 2 Hz030 ⇌ 039 3 Hz040 ⇌ 049 4 Hz050 ⇌ 059 5 Hz060 ⇌ 069 6 Hz070 ⇌ 079 7 Hz080 ⇌ 089 8 Hz090 ⇌ 099 9 Hz100 ⇌ 109 10 Hz110 ⇌ 119 11 Hz120 ⇌ 129 12 Hz130 ⇌ 139 13 Hz140 ⇌ 149 14 Hz150 ⇌ 159 15 Hz160 ⇌ 169 16 Hz170 ⇌ 179 17 Hz180 ⇌ 189 18 Hz190 ⇌ 199 19 Hz200 ⇌ 255 20 Hz | ||||
| 11 Programma's | 000 ⇌ 020 Geen functie021 ⇌ 030 Auto 1031 ⇌ 040 Auto 2041 ⇌ 050 Auto 3051 ⇌ 060 Auto 4061 ⇌ 070 Auto 5071 ⇌ 080 Auto 6081 ⇌ 090 Auto 7091 ⇌ 100 Auto 8101 ⇌ 110 Auto 9111 ⇌ 120 Auto 10121 ⇌ 130 Aangepast 1131 ⇌ 140 Aangepast 2141 ⇌ 150 Aangepast 3151 ⇌ 160 Aangepast 4161 ⇌ 170 Aangepast 5171 ⇌ 180 Aangepast 6181 ⇌ 190 Aangepast 7 | ||||
| Kanaal Functie Waarde Percentage/instelling | ||
| 11 Programma's | 191 ⇔ 200 Aangepast 8201 ⇔ 210 Aangepast 9211 ⇔ 220 Aangepast 10221 ⇔ 255 Geen functie | |
| 12 Autosnelheid 000 | ⇔ 255 0-100% (alleen bij gebruik van Auto 1-10) | |
| 13 Dimmersnelheid | 000 ⇔ 009 Geen functie010 ⇔ 029 Linear dimmer030 ⇔ 069 Dimcurve 1070 ⇔ 129 Dimcurve 2130 ⇔ 189 Dimcurve 3190 ⇔ 255 Dimcurve 4 | |
TOUR
| Kanaal Functie Waarde Percentage/instelling | ||||||
| 1 Dimmer 000 | ⇔ 255 0–100% | |||||
| 2 Rood | 000 | ⇔ 255 0–100% (Stapduur indien Aangepast 1-10 actief is) | ||||
| 3 | G | r o | e ⇔ n255 0–100% (Faded000indien Aangepast 1-10 actief is) | |||
| 4 | B | l a | u ⇔ w255 0–100% 000 | |||
| 5 Kleurenmacro | 000 ⇔ 010 Geen functie | |||||
| 011 ⇔ 030 R: 100% G: 0–100% B: 0% | ||||||
| 031 ⇔ 050 R: 100–0% G: 100% B: 0% | ||||||
| 051 ⇔ 070 R: 0% G: 100% B: 0–100% | ||||||
| 071 ⇔ 090 R: 0% G: 100–0% B: 100% | ||||||
| 091 ⇔ 110 R: 0–100% G: 0% B: 100% | ||||||
| 111 ⇔ 130 R: 100% G: 0% B: 100–0% | ||||||
| 131 ⇔ 150 R: 100% G: 0–100% B: 0–100% | ||||||
| 151 ⇔ 170 R: 100–0% G: 100–0% B: 100% | ||||||
| 171 ⇔ 200 RGBW: 100% | ||||||
| 201 ⇔ 205 Wit 1 | ||||||
| 206 ⇔ 210 Wit 2 | ||||||
| 211 ⇔ 215 Wit 3 | ||||||
| 216 ⇔ 220 Wit 4 | ||||||
| 221 ⇔ 225 Wit 5 | ||||||
| 226 ⇔ 230 Wit 6 | ||||||
| 231 ⇔ 235 Wit 7 | ||||||
| 236 ⇔ 240 Wit 8 | ||||||
| 241 ⇔ 245 Wit 9 | ||||||
| 246 ⇔ 250 Wit 10 | ||||||
| 251 ⇔ 255 Wit 11 | ||||||
| Kanaal Functie Waarde Percentage/instelling | ||||||
| 6 | Speciaal stroboscoop | 000 ⇔ 009 Geen functie010 ⇔ 099 stroboscoop, snel tot langzaam100 ⇔ 109 Geen functie110 ⇔ 179 Bliksem stroboscoop, snel tot langzaam180 ⇔ 189 Geen functie190 ⇔ 255 Random stroboscoop, snel tot langzaam | *Selecteer de stroboscoop-functie in het hoofdmenu onder SET> STRB> CLAS of SPRC | |||
| Klassiek stroboscoop | 000 ⇔ 009 Geen functie010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz | |||||
| 7 Programma's | 000 ⇔ 020 Geen functie021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Aangepast 1131 ⇔ 140 Aangepast 2141 ⇔ 150 Aangepast 3151 ⇔ 160 Aangepast 4161 ⇔ 170 Aangepast 5171 ⇔ 180 Aangepast 6181 ⇔ 190 Aangepast 7191 ⇔ 200 Aangepast 8 | |||||
| Kanaal Functie Waarde Percentage | age/instelling | ||
| 7 Programma's | 201 ⇔ 210 Aangepast 9211 ⇔ 220 Aangepast 10221 ⇔ 255 Geen functie | ||
| 8 Autosnelheid 000 | ⇔ 255 0-100% (alleen bij gebruik van Auto 1-10) | ||
| 9 Dimmersnelheid | 000 ⇔ 009 Geen functie010 ⇔ 029 Linear dimmer030 ⇔ 069 Dimcurve 1070 ⇔ 129 Dimcurve 2130 ⇔ 189 Dimcurve 3190 ⇔ 255 Dimcurve 4 | ||
AR1.D
| Kanaal Functie Waarde Percentage/instelling | |||||
| 1 Dimmer 000 | 255 0– | 100% | |||
| 2 Rood | 000 | 255 0– | 100% (Stapduur indien Aangepast 1-10 actief is) | ||
| 3 | G | r | o | e r255 0– | 100% (Fade duur indien Aangepast 1-10 actief is) |
| 4 | B | l | a | u w255 0– | 100% 000 |
